名称;共享单车坐垫防护罩装置

专利人; 樊红东

专利号:202121735169.3

项目简介 :
本装置主要包括防护罩、支柱、扭簧、合页片和锁阀,支柱与电子锁阀固定在坐垫下方。本装置结构的精简性,促进运行稳定与工艺可控。
在实际应用中,骑行时,APP扫描发出开锁指令,打开电子车锁,同步驱动该装置锁阀,防护罩自动翻转至坐垫后方。
骑行结束,手动盒盖,同步发出锁车指令,电子车锁自动锁闭。在锁闭状态下,防护罩可消除外力影响。
本装置即可提升单车利用率,又可提升城市文明形象;势必赢得城市管理者青睐,支持投放更多单车;因体验良好而继续“追随”,为平台新增更多流量 。
技术领域

本申请涉及共享单车技术领域,特别涉及一种共享单车坐垫防护罩。

背景技术

在现有技术中,共享单车基本都为露天停放,自行车坐垫处于暴露状态;在炎热的夏天,坐垫因太阳暴晒发热;在雨天或城市环卫洒水,坐垫会被雨水淋湿,留下水渍;在风沙天,坐垫会布满灰尘。用户骑行前,往往使用纸巾擦拭坐垫或套上塑料袋,更有甚者将污渍纸巾直接丢弃地面或自行车网兜,或将塑料袋直接遗弃坐垫上,不仅影响骑行体验,而且影响市容、市貌增加环卫工作;坐垫被污损过重或暴晒过热的共享单车往往无人使用,导致共享单车利用率下降。

现有的自行车坐垫防护罩,大多是市面上统一售卖的布料或皮料的防护罩,此类防护罩与自行车分体设计,骑行时取下则无处存放,不便在共享单车领域推广;其他连体设计的防护罩与车架固定连接,不便调节坐垫高度,直接影响共享单车使用体验,此类防护罩直接与坐垫上表面接触,太阳暴晒时,隔热效果不佳,直接影响骑行体验。

现有专利CN209938803U涉及一种自行车用坐垫防护罩,但坐垫与防护罩分离,使用时需要将其从自行车架上卸下、安装到自行车坐垫周围,使用不便、费时;现有专利CN210734365U涉及一种坐垫防护装置,包括水平设置的遮挡板,由伸缩杆带动遮挡板移至坐垫上方或自坐垫上方退回,从而由遮挡板为坐垫遮阳或遮雨,然而遮挡板的形体仅为一块平板,与坐垫贴合度并不高,遮挡防护的效果十分有限。

发明内容

本申请的目的在于提供一种共享单车坐垫防护罩装置,从而为共享单车坐垫提供遮蔽、保护,以避免其遭受尘土、雨水及日晒,以提升骑行者的骑行体验及共享单车的利用率。

本申请公开了一种共享单车坐垫防护罩装置,包括:

防护罩(100);

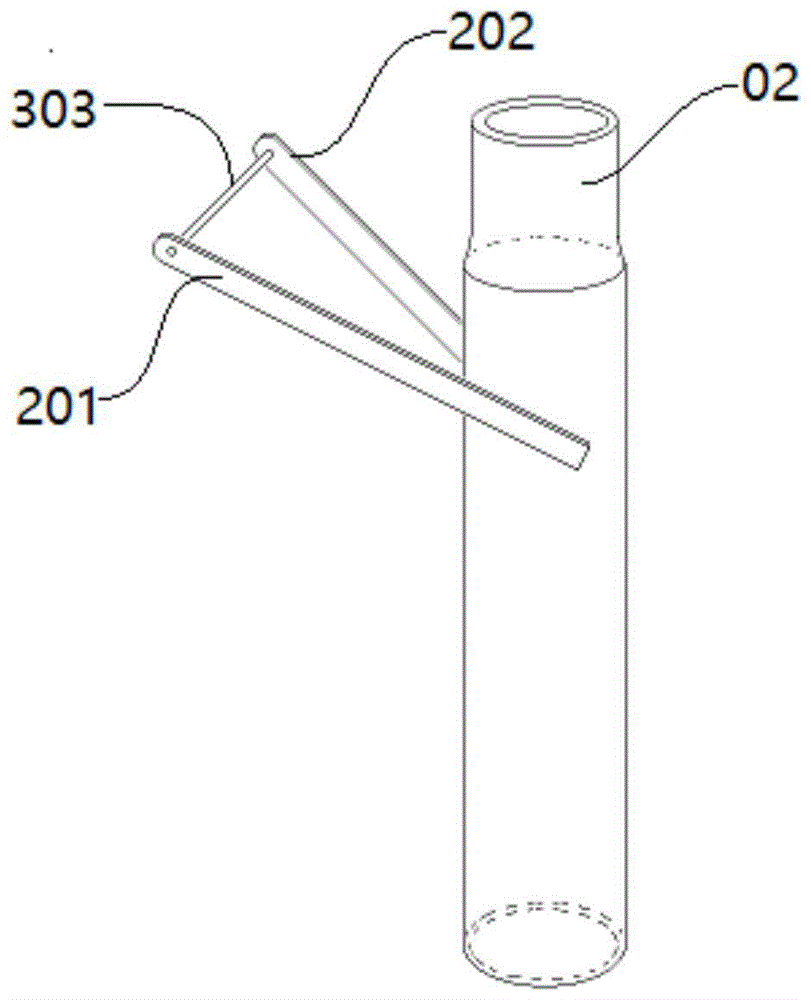

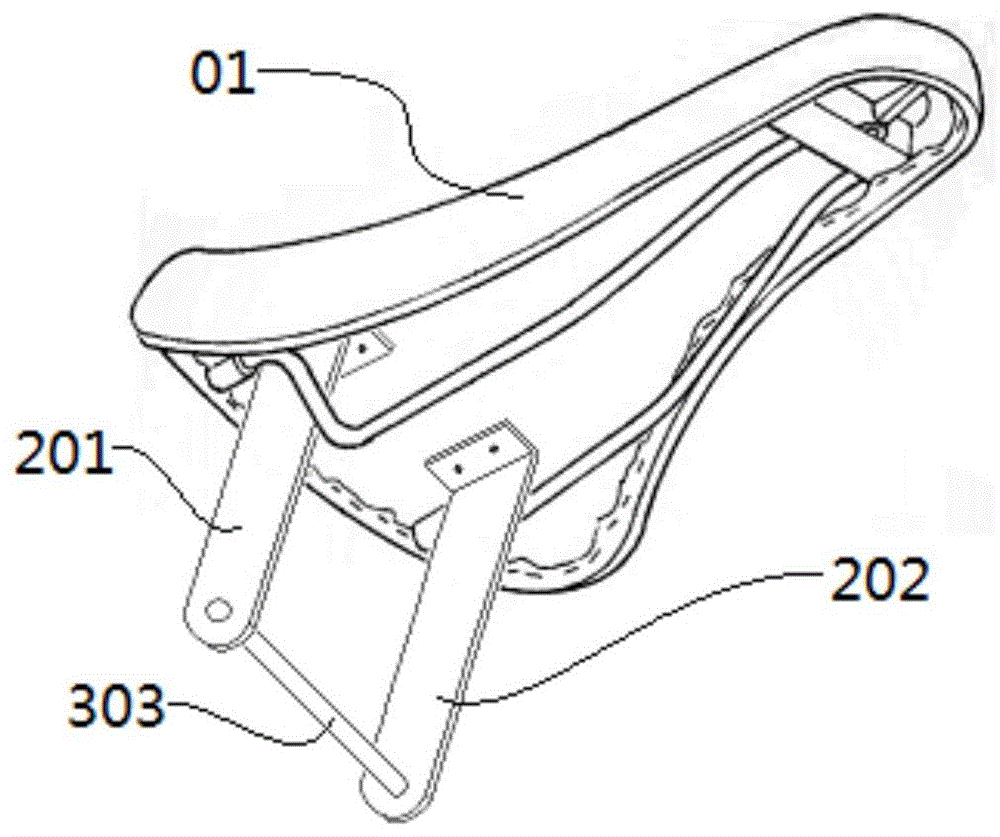

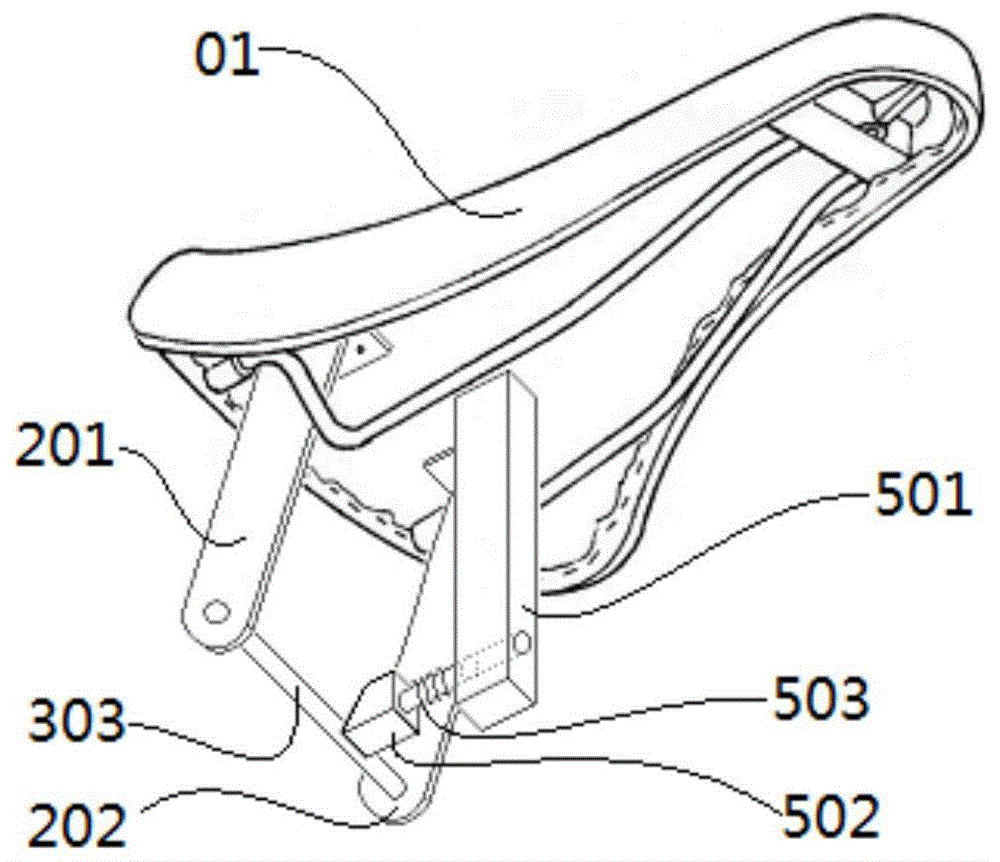

支柱组,包括第一支柱(201)、第二支柱(202),所述第一支柱(201)、所述第二支柱(202)的一端分别固定设置在自行车的坐垫底板尾部或座杆上;

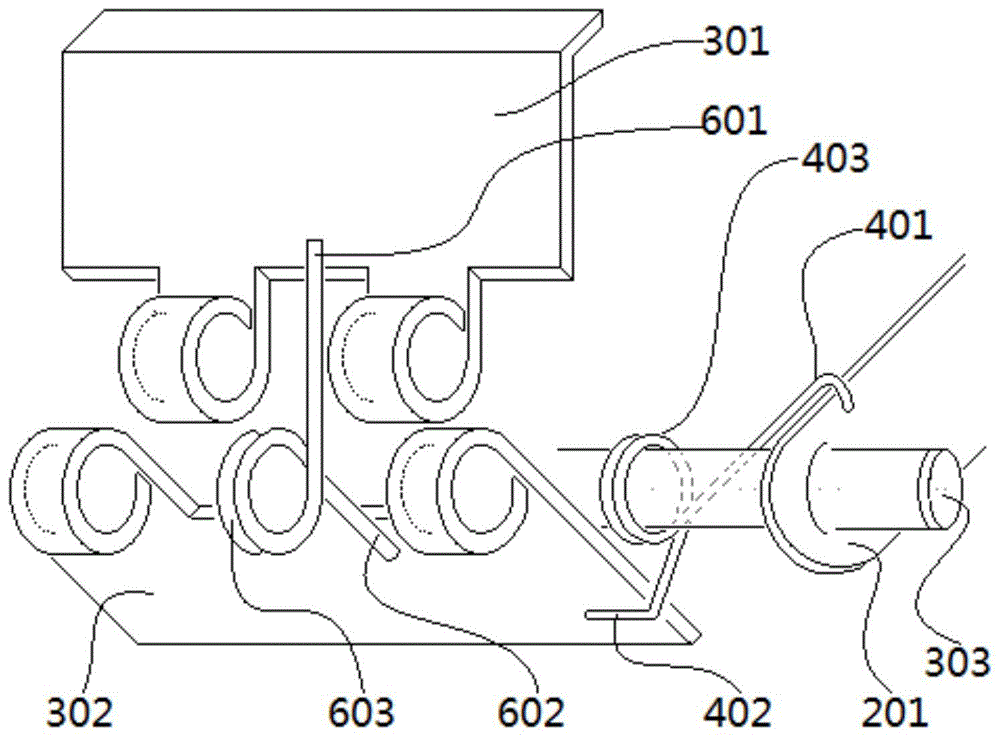

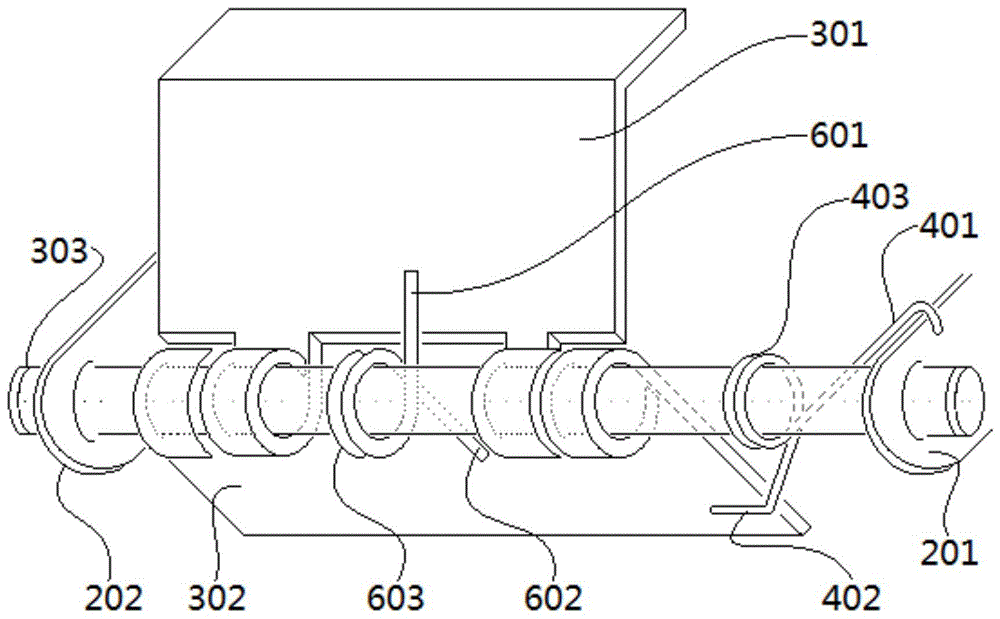

合页装置组,包括第一页片(301)、第二页片(302)及合页轴(303);所述第一页片(301)与所述第二页片(302)铰接在所述合页轴(303)上并可绕所述合页轴(303)旋转,所述合页轴(303)两端分别设置在所述第一支柱(201)、所述第二支柱(202)的末端;

第一扭簧(400);

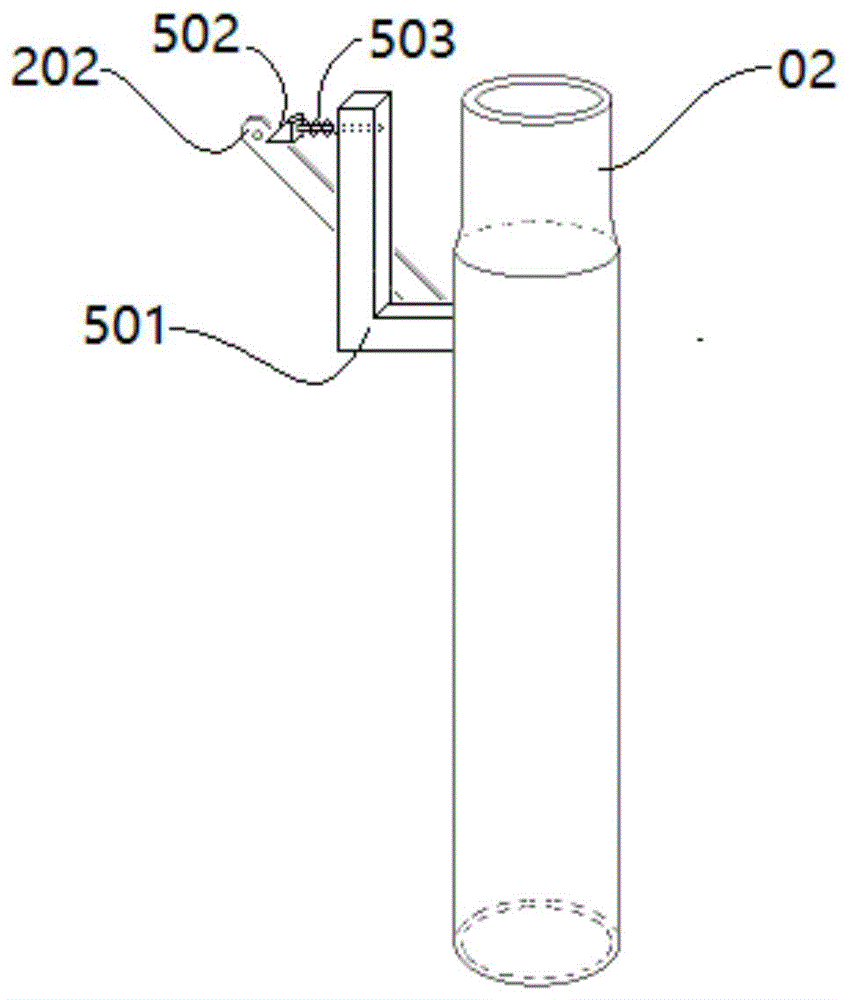

锁具(500),包括锁体(501)、锁舌(502)及弹簧(503),所述锁体(501)固定设置在自行车的坐垫底板或座杆上;

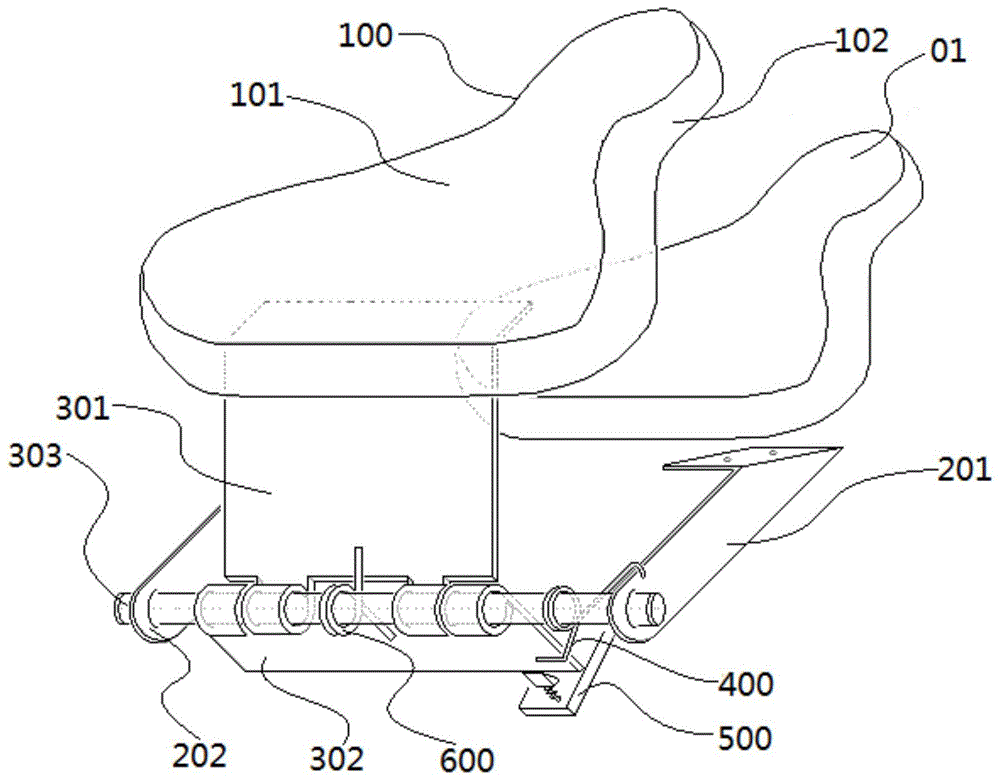

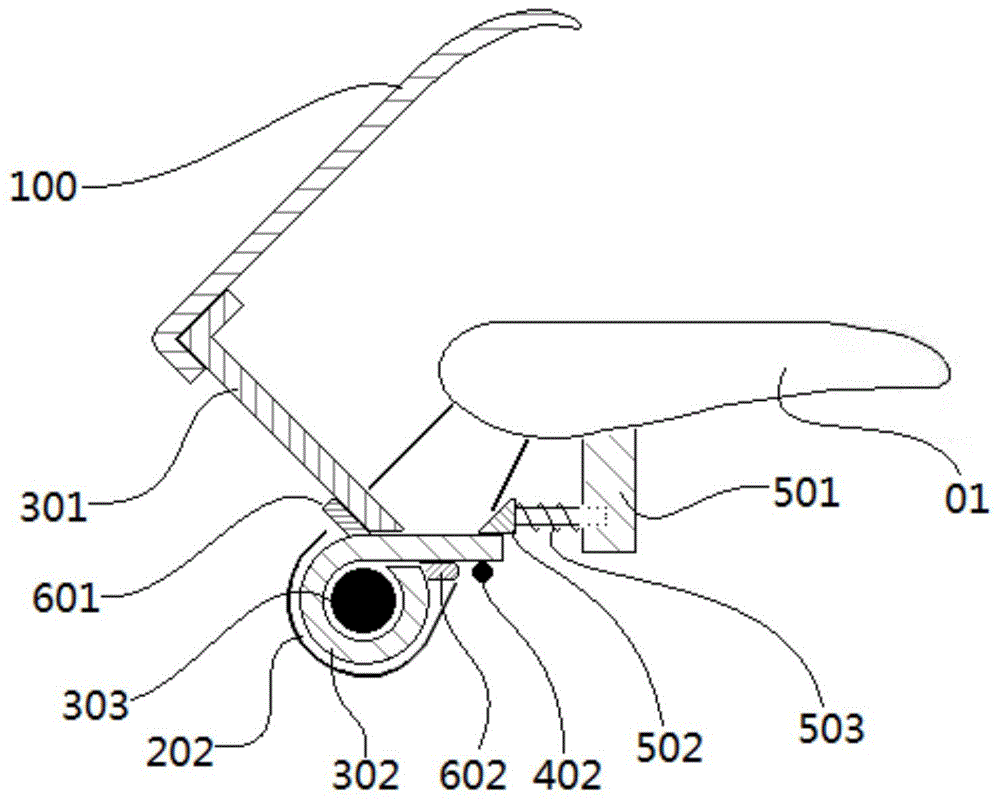

其中,所述防护罩(100)连接于第一页片(301)上,并且具有第一状态、第二状态,当第一状态下,所述防护罩(100)被翻转至坐垫上方,遮盖坐垫,并被锁定;当第二状态下,所述防护罩(100)被翻转至坐垫后方。

在一个优选例中,可通过焊接方式或者通过设置第二扭簧(600)方式使所述第一页片(301)和所述第二页片(302)之间维持一个夹角α,α的取值范围为:80°≤α≤100°。

在一个优选例中,所述锁舌(502)通过拨动设置在其上的锁阀或电机驱动,使其移动并压缩所述弹簧(503);停止拨动锁阀或者停止电机工作,作用在所述锁舌(502)的外力消失,所述锁舌(502)在所述弹簧(503)弹力作用下反向移动。

在一个优选例中,在通过设置所述第二扭簧(600)方式下,在第一状态时,所述防护罩(100)受外力作用下向坐垫后方旋转,所述第二扭簧(600)被压缩,当作用于所述防护罩(100)的翻转力撤销时,所述第一页片(301)在所述第二扭簧(600)扭力下自动回位。

在一个优选例中,所述防护罩(100)包括刚质的盖面(101)和弹性的侧面(102),所述刚质的盖面(101)由塑料材料制成,所述弹性的侧面(102)由塑料弹性体材料制成,通过热融粘合至所述盖面(101)。

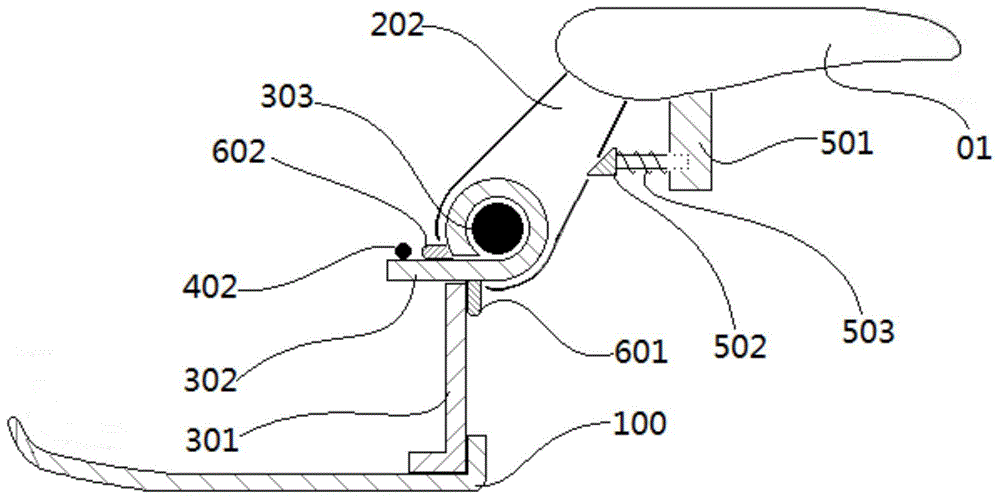

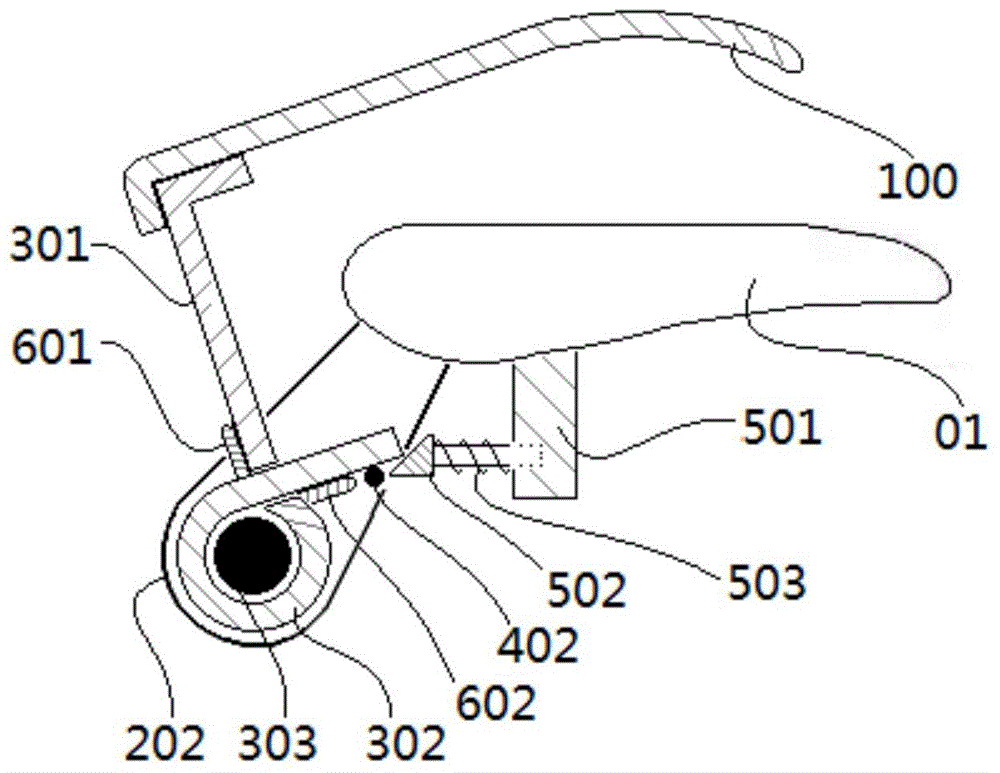

在一个优选例中,第一状态至第二状态的过程中,所述锁舌(502)受到外力移动并脱离所述第二页片(302),所述第二页片(302)在所述第一扭簧(400)扭力作用下旋转并偏离所述锁舌(502),同步驱动所述第一页片(301)同向旋转,进一步带动与所述第一页片(301)连接的所述防护罩(100)翻转至坐垫后方,进入第二状态。

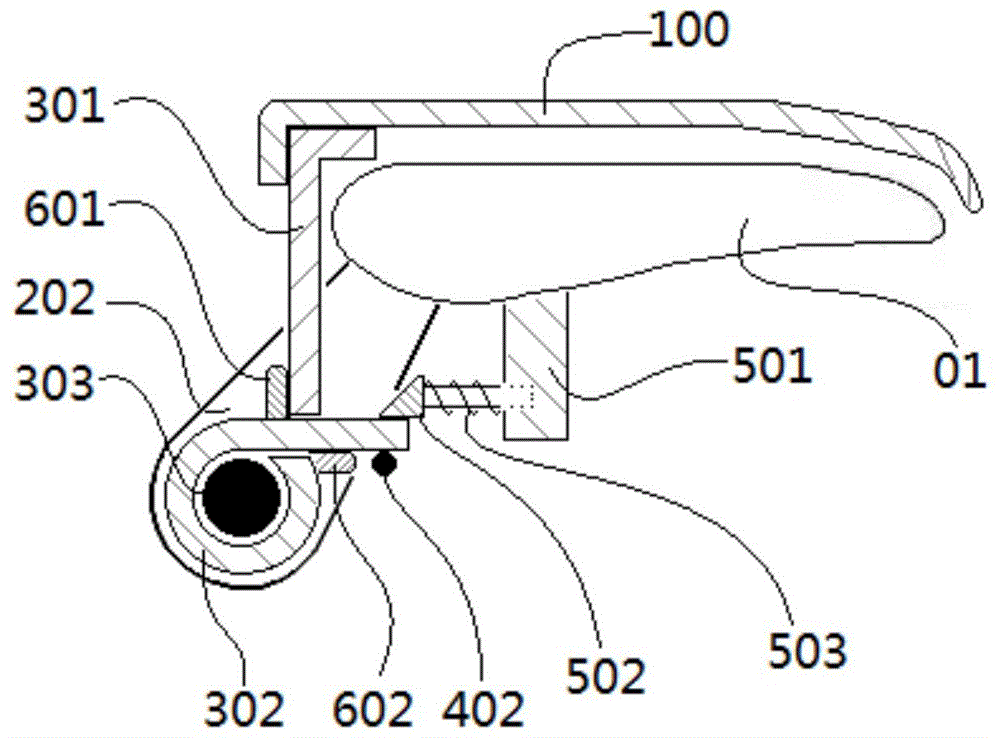

在一个优选例中,第二状态至第一状态的过程中,所述第二页片(302)边沿抵碰所述锁舌(502),推动所述锁舌(502)移动,直至锁舌(502)脱离所述第二页片(302)边沿,并抵触在第二页片(302)上表面,所述防护罩(100)的盖面遮盖于坐垫正上方,进入第一状态。

在一个优选例中,所述第一页片(301)在竖向使得所述防护罩(100)与自行车坐垫间保持空隙,以增强防嗮隔热效果。

根据本申请的共享单车坐垫防护罩装置至少具有以下技术效果:

1、该装置固定于与坐垫底部或座杆上,与坐垫或座杆自成一体,便于坐垫高度升降;

2、利用扭簧与锁舌可自动复位的特性,手动合上防护罩使其置于锁定状态,防护罩置于坐垫正上方;

3、防护罩的开合由锁具进一步控制,锁舌在外力驱动(手动或电动)下,脱离止动部件,机构解锁,防护罩在扭簧作用下翻转至坐垫后方,增加了装置的实用性和可靠度;

4、整体结构为柔性设计,在第一状态下(即锁定状态),外力翻动防护罩时,防护罩随外力转动方位翻转,外力撤销时,防护罩在扭簧扭力下自动复位到正常锁定位置;

5、防护罩侧面为软性材质,外力触碰防护罩侧面时对其整体无任何冲击力,提高了装置稳定性;

6、有效抵挡风吹日晒雨淋,保持共享单车坐垫的长时间清洁。

7、防护罩合盖时(即在第一状态下),防护罩与坐垫之间保持空隙,提高了防嗮隔热效果。
