名称：无源化自服务式气管镜全麻手术用头部保护固定装置

专利人; 耿立惠

专利号：202210133181.X

技术领域

本发明属于气管镜全麻手术辅助设备技术领域，具体是指无源化自服务式气管镜全麻手术用头部保护固定装置。

背景技术

病人在进行气管镜全麻手术时，呼吸肌不再作用，需要在气管内插管，让呼吸机代替病人的自主呼吸，手术过程中需要病人面部朝上，但是：

1现有技术中没有专门的设备来固定头部，而病人在全麻情况下不能控制自己的头部运动，有时候在手术过程中由于医生的操作导致病人的头部有所移动，不利于手术的正常进行；

2病人在手术时头部和眼部等要害部位没有任何保护措施，若手术过程中医生不慎将工具掉落，则有可能伤害病人的头部或眼部，全麻期间病人无法进行自主躲避，现有技术显然存在上述安全隐患；

3另外，夏季时手术室应控制在20-24℃，防止医生和病人出汗，也可以使医生手术时集中注意力，有必要进行辅助降温。

发明内容

针对上述情况，为克服现有技术的缺陷，本发明提供了一种在无额外动力源时自动实现头部和眼部保护的、可进行辅助降温、操作方便、节能环保的无源化自服务式气管镜全麻手术用头部保护固定装置，有效解决了目前市场上无源化自服务式气管镜全麻手术用头部保护固定装置功能单一、效果较差等技术问题。

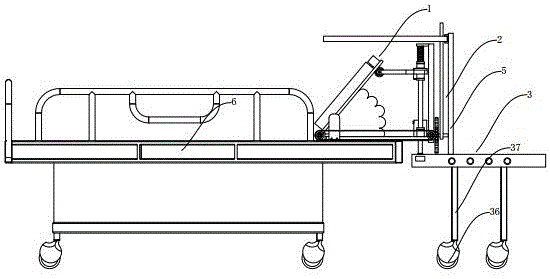

本发明采取的技术方案如下：本发明提供了无源化自服务式气管镜全麻手术用头部保护固定装置，包括无源化自服务式驱动机构、自复位保护组件、压力转化单向式辅助降温机构、传动连接组件、后侧支撑板和手术床，无源化自服务式驱动机构设于手术床上，自复位保护组件设于无源化自服务式驱动机构上，压力转化单向式辅助降温机构设于无源化自服务式驱动机构上，传动连接组件设于无源化自服务式驱动机构上，后侧支撑板设于压力转化单向式辅助降温机构上。

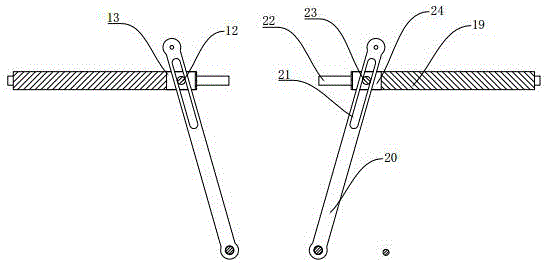

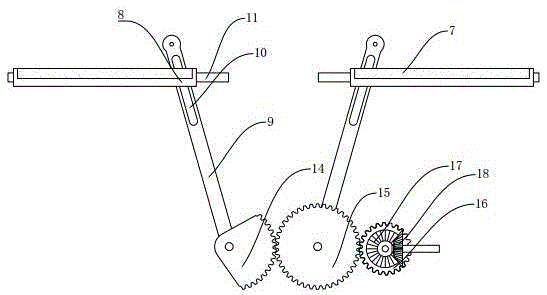

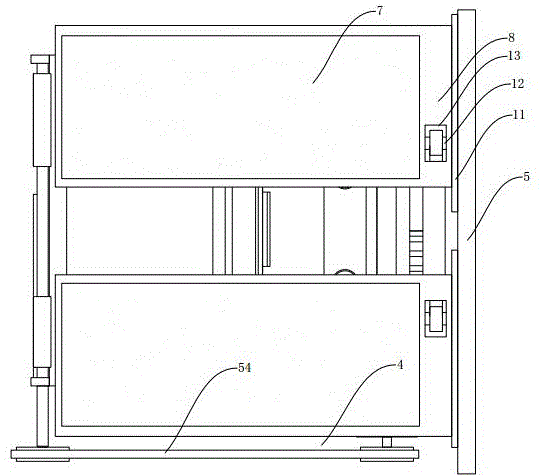

作为优选地，自复位保护组件包括粘附性保护胶体、滑动保护板一、驱动摆杆一、腰型槽一、滑动导轨一、传动柱一、运转辅助槽一、扇形齿轮、反向齿轮、传动齿轮、锥齿轮一、锥齿轮二、滑动保护板二、驱动摆杆二、腰型槽二、滑动导轨二、传动柱二和运转辅助槽二，扇形齿轮的轴转动设于后侧支撑板上，反向齿轮的轴转动设于后侧支撑板上，传动齿轮的轴转动设于后侧支撑板上，锥齿轮一设于传动齿轮上，锥齿轮二啮合连接设于锥齿轮一上，扇形齿轮和反向齿轮之间啮合连接，反向齿轮和传动齿轮之间啮合连接，驱动摆杆一固接于扇形齿轮的轴上，腰型槽一设于驱动摆杆一上，滑动导轨一固接于后侧支撑板上，滑动保护板一嵌合滑动设于滑动导轨一上，运转辅助槽一设于滑动保护板一上，传动柱一设于运转辅助槽一中，传动柱一嵌合滑动设于腰型槽一上，驱动摆杆二固接于反向齿轮的轴上，腰型槽二设于驱动摆杆二上，滑动导轨二固接于后侧支撑板上，滑动保护板二嵌合滑动设于滑动导轨二上，运转辅助槽二设于滑动保护板二上，传动柱二设于运转辅助槽二中，传动柱二嵌合滑动设于腰型槽二上，粘附性保护胶体嵌置于滑动保护板一和滑动保护板二的顶部。

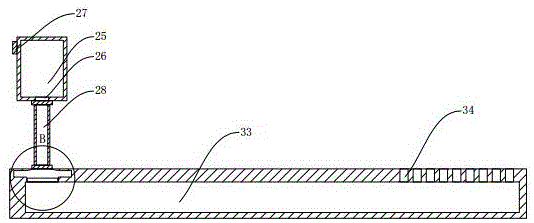

进一步地，压力转化单向式辅助降温机构包括橡胶容纳外壳、十字开合瓣膜、加水盖、输送管道、碟形槽、水溶纸、纸张放置槽、纸张放置铰接门、干冰容纳外壳、水汽通孔、干冰替换盖、移动万向轮和底部支撑杆，橡胶容纳外壳设于无源化自服务式驱动机构上，十字开合瓣膜设于橡胶容纳外壳的底部，加水盖设于橡胶容纳外壳上，输送管道连通设于橡胶容纳外壳的底部，输送管道和十字开合瓣膜相连通，移动万向轮设于地面上，底部支撑杆设于移动万向轮上，干冰容纳外壳固接于底部支撑杆上，水汽通孔设于干冰容纳外壳上，干冰替换盖设于干冰容纳外壳的侧壁上，纸张放置铰接门开合设于干冰容纳外壳上，纸张放置槽设于干冰容纳外壳的顶壁上，纸张放置铰接门和纸张放置槽相通，水溶纸设于纸张放置槽中，碟形槽设于干冰容纳外壳的顶壁上，纸张放置槽和碟形槽相通，输送管道的底部连通于碟形槽上。

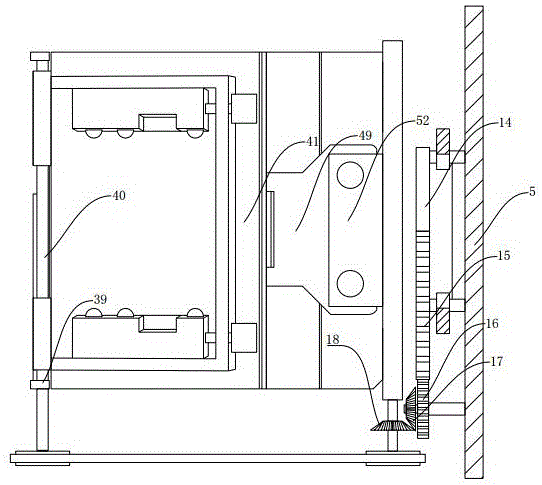

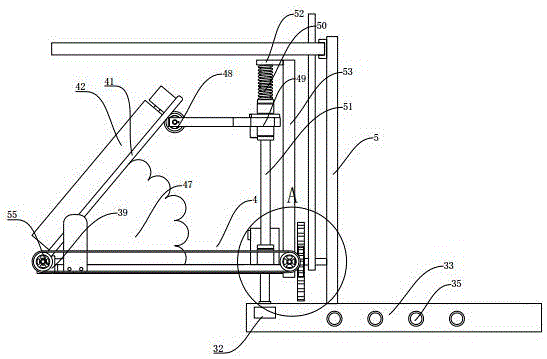

其中，无源化自服务式驱动机构包括底部支撑台、翻转支撑板、翻转轴、翻转支撑台、头部容纳外壳、充气囊、小型充气泵、充气管道、耳部容纳槽、弹性缓冲垫、传动滚轮、升降滑动台、复位弹簧、升降导轨、顶部支撑板和支撑连接立板，底部支撑台固接于手术床上，翻转支撑板固接于底部支撑台上，翻转轴转动设于翻转支撑板上，翻转支撑台固接于翻转轴上，头部容纳外壳固接于翻转支撑台上，充气囊设于头部容纳外壳内，充气管道的一端连通于充气囊上，充气管道的另一端贯穿于头部容纳外壳的侧壁上，小型充气泵连接于充气管道上，耳部容纳槽设于充气囊上，弹性缓冲垫伸缩设于底部支撑台和翻转支撑台之间，升降导轨分两组固接于底部支撑台上，升降滑动台贯穿滑动设于升降导轨上，传动滚轮设于升降滑动台上，支撑连接立板固接于底部支撑台的端部，顶部支撑板固接于支撑连接立板上，升降导轨的顶部固接于顶部支撑板上，复位弹簧连接于升降滑动台和顶部支撑板之间，复位弹簧设于升降导轨的外侧，传动滚轮和翻转支撑台之间滑动接触连接。

优选地，传动连接组件包括传动皮带、传动轮一和传动轮二，传动轮一连接于翻转轴的端部，锥齿轮二转动设于支撑连接立板的侧壁上，传动轮二连接于锥齿轮二上，传动皮带设于传动轮一和传动轮二上。

其中，橡胶容纳外壳底部固接于底部支撑台上，升降滑动台和橡胶容纳外壳之间挤压接触连接，输送管道贯穿于底部支撑台上。

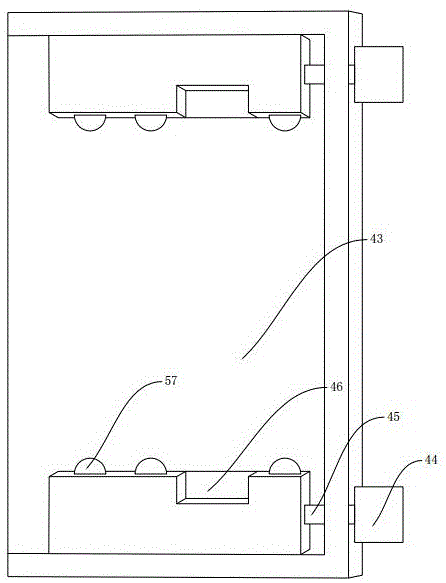

为了顺利实现患者的头部固定效果，充气囊、小型充气泵、充气管道镜像设有两组，充气囊上设有橡胶凸起。

其中，十字开合瓣膜在橡胶容纳外壳被挤压时受力打开，形成开口，十字开合瓣膜在橡胶容纳外壳没被挤压时恢复初始状态，使得橡胶容纳外壳封闭。

为了支撑整个自复位保护组件，后侧支撑板固接于干冰容纳外壳上。

为了保证手术时能够牢牢粘附住不慎掉落的器具，粘附性保护胶体为万能清洁胶材质，其具有足够的粘附性。

采用上述结构本发明取得的有益效果如下：本方案提供了一种在无额外动力源时自动实现头部和眼部保护的、可进行辅助降温、操作方便、节能环保的无源化自服务式气管镜全麻手术用头部保护固定装置，这种方法的有益效果如下：

（1）本发明基于自服务原理，设置了无源化自服务式驱动机构，在不借助任何传感器以及传统驱动设备的情况下，仅利用患者躺下时头部使翻转支撑台下压的作用力就通过传动连接组件触发了自复位保护组件进行运作，实现了效果显著的头部和眼部的自动化保护，克服了只有采用传感器配合动力源才能实现自动化控制的技术偏见，且万能清洁胶材质的粘附性保护胶体，使得手术时不慎掉落的器具能够直接粘附在上面，不会砸到患者，很好地保护了患者全麻情况下头部和眼部的安全，也使得周围的医护人员能够更专心的投入到手术过程本身当中，促进其更好更快地顺利完成手术；

（2）通过无源化自服务式驱动机构中弹性缓冲垫和复位弹簧的设置，使得翻转支撑台下压后可自行复位，且患者手术结束后头部离开头部容纳外壳，升降滑动台上升使得翻转支撑台翻转复位，于是通过翻转轴带动传动连接组件运动，于是通过自复位保护组件的传动作用使得上方的滑动保护板一和滑动保护板二背向移动，不影响术后患者从手术床上起身，即无需进行额外调节就可使头部容纳外壳和翻转支撑台恢复初始位置，实现了患者头部下压时触发滑动保护板一、滑动保护板二合并以及术后患者起身时滑动保护板一、滑动保护板二分离的自动化功能，且方便下次使用，节约了操作流程；

（3）通过压力转化单向式辅助降温机构的设置，在患者头部向下放平的过程中，同时触发了橡胶容纳外壳进行运作，即升降滑动台下移时挤压橡胶容纳外壳中的十字开合瓣膜，使得十字开合瓣膜张开并形成通道，于是橡胶容纳外壳中的水从中加压喷出，水柱再经过输送管道流至碟形槽中并暂时在碟形槽中存储，当水融化掉水溶纸后，再通过纸张放置槽留至干冰容纳外壳中与后续加入的干冰接触，此时干冰快速升华，在周围生成凝结的小水滴，即水汽，水汽通过右侧的水汽通孔向外排出，使得周围温度有一定的下降，即在不借助额外制冷设备的情况下仍然实现了一定程度的辅助降温效果；

（4）患者头部放在头部容纳外壳上后，控制两侧的小型充气泵向两组充气囊充气，两组充气囊膨胀，并通过橡胶凸起更容易定位患者头部，患者耳部放入耳部容纳槽中，不会使其感到不适；

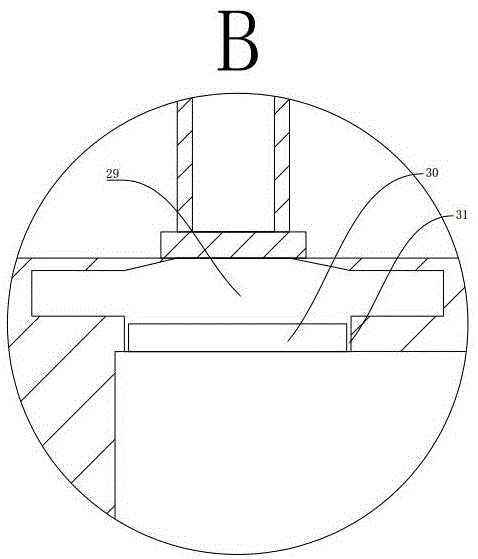

（5）水流至碟形槽后，由于水溶纸的设置使得水不会瞬间进入下方的干冰容纳外壳中，而是在较短的时间内水融化水溶纸后，纸张放置槽与干冰容纳外壳连通，水溶纸融化前，水暂时在碟形槽中聚集，通过打开纸张放置铰接门可以对水溶纸进行更换，水溶纸的设置可在水从橡胶容纳外壳流入碟形槽前阻断干冰产生的水汽顺着输送管道向上进入橡胶容纳外壳中，防止橡胶容纳外壳中的水凝结，能够保证正常运作时橡胶容纳外壳中的水顺利地与干冰相遇，产生水汽只能从水汽通孔向外扩散的单向运动效果；

（6）无源化自服务式驱动机构、自复位保护组件、压力转化单向式辅助降温机构、传动连接组件的设置，利用结构简单且功能丰富的结构，不需要经常进行维护，不需要额外动力源的节能环保的设计使得本发明的运行和制造成本很低，具有开阔的适用范围和广阔的前景。
