名称:一种公文包

专利号:202210863239.6   202230463483.4   202221888834.7

专利人: 刘子阳

技术领域

本发明涉及箱包技术领域,具体是指一种公文包。

背景技术

随着科技的快速发展,人们的生活越来越离不开电脑,不管是上班还是在家,人们都会使用电脑,随着笔记本电脑的普及,用于携带笔记本电脑的电脑包的功能也越来越多元化。

相关技术中,由于笔记本电脑的内部结构特点,在携带时,应尽量减少碰撞,防止震动,以延长电脑的使用寿命。但是在携带过程中,由于电脑包中的放置空间比较充裕,笔记本电脑被磕碰或者是被撞击就无法避免,现有的电脑包设有防震垫来缓解碰撞对电脑内部部件的冲击,但是一般的防震垫仅仅只是覆盖在包体的内表面,而电脑的外周在电脑包中没法得到有效保护,有时候电脑在电脑包中移动会直接碰触到电脑包的金属结构上,例如包体上的拉链,进而对电脑造成损害;

而且传统的电脑用包为柔性材料制作而成,即使电脑存放在包内,在存在撞击时,仍然会对电脑造成损害,并且现有的电脑用包还存在防水效果差的现象,也会对电脑造成损坏的风险。

因此,提出一种公文包,以解决目前存在的问题。

发明内容

本发明要解决的技术问题是克服上述技术的缺陷,提供一种公文包。

为解决上述技术问题,本发明提供的技术方案为一种公文包:包括包体以及把手;

所述包体由下包体以及与下包体转动配合的上盖体组成,所述上盖体内四角设有上支撑柱,所述上盖体内嵌有与上支撑柱抵接的支撑衬里;

所述下包体内壁上部周向设有卡槽,所述下包体内设有多个下支撑柱;所述下包体内嵌有与下支撑柱抵接的固定衬里,所述固定衬里底侧设有与卡槽配合的卡环,所述固定衬里上并排设有电脑放置槽以及电源放置槽;所述下包体与固定衬里之间设有填充体;

所述把手位于下包体一侧中部,所述包体位于把手的两侧设有连接下包体与上盖体的卡扣。

作为改进,所述填充体为泡沫棉,所述填充体上中部设有物品槽。

作为改进,所述电脑放置槽靠近电源放置槽的内壁上设有提拉槽。

作为改进,所述上盖体上表面靠近把手的一端沿长度方向设有限位槽,所述上盖体上表面远离把手的一端且对应限位槽的两端处设有支架槽,所述支架槽内设有远离限位槽的一端与上盖体转动配合的支架。

作为改进,所述包体、支撑衬里以及固定衬里均为EPP材质。

本发明与现有技术相比的优点在于:通过支撑衬里与固定衬里实现对电脑的保护,并且通过支撑柱对衬里的支撑,减少冲击,同时固定衬里下方的填充体也可进一步提高电脑的安全性,同时通过EPP材质的包体以及衬里,提高包体的防水性已经抗震性,整体结构简单且能有效实现对电脑的保护,并且该公文包小巧方便携带。

附图说明

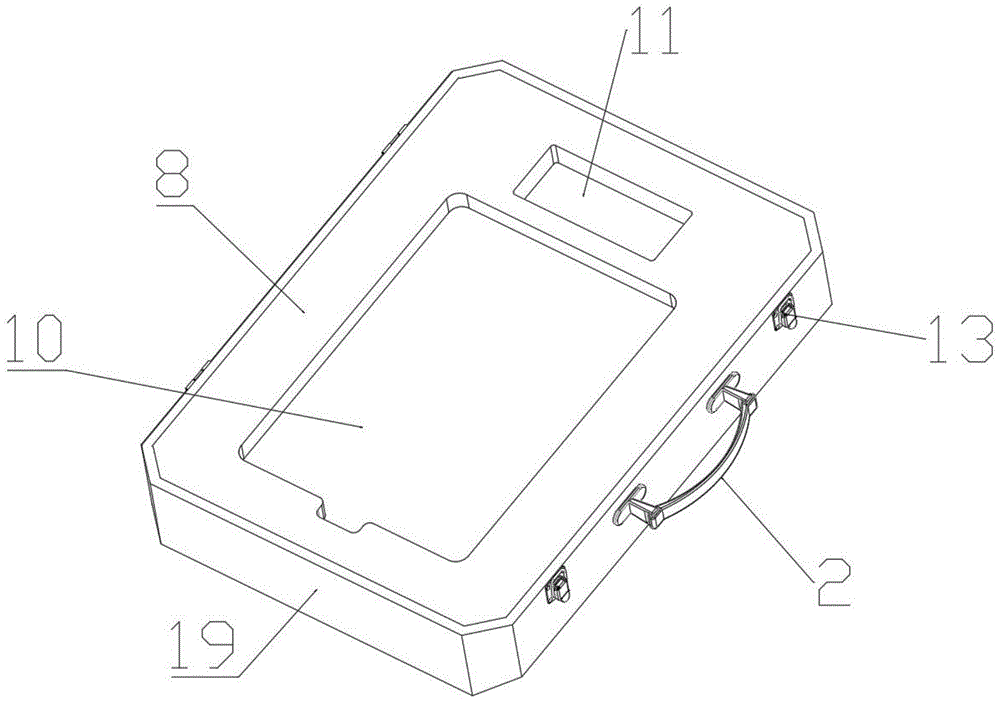

图1是本发明一种公文包的结构示意图。

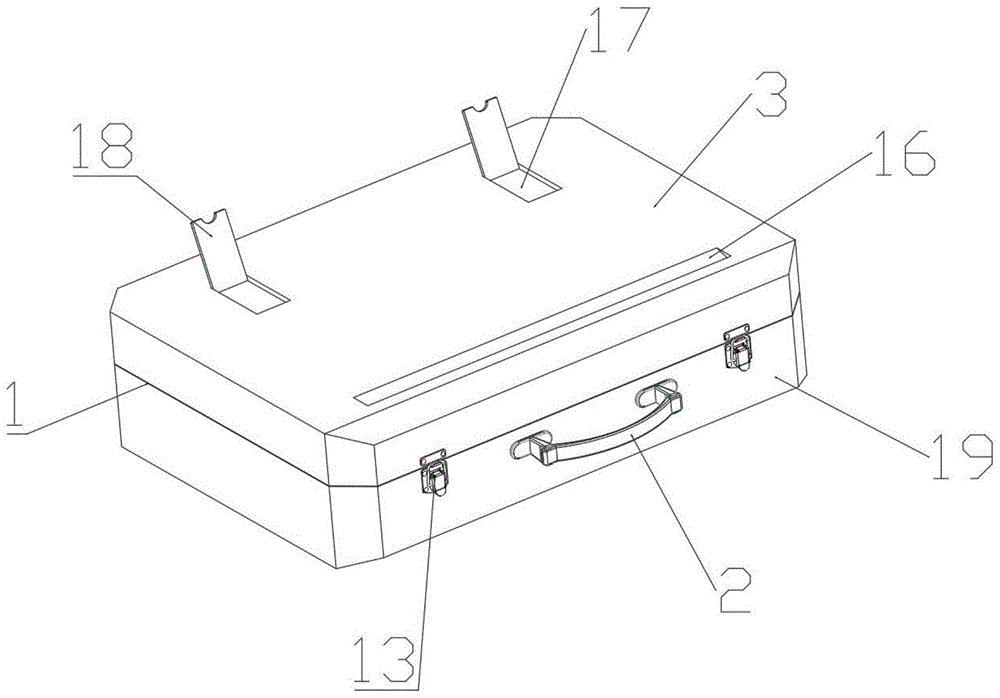

图2是本发明一种公文包中支架展开的结构示意图。

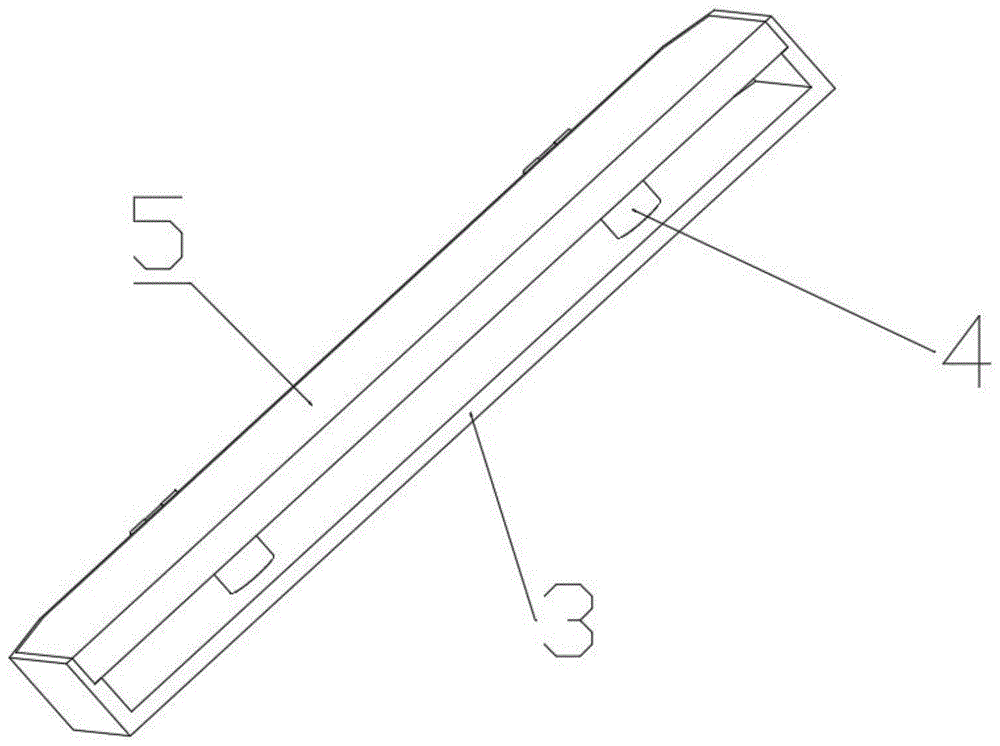

图3是本发明一种公文包中上盖体部分的结构示意图。

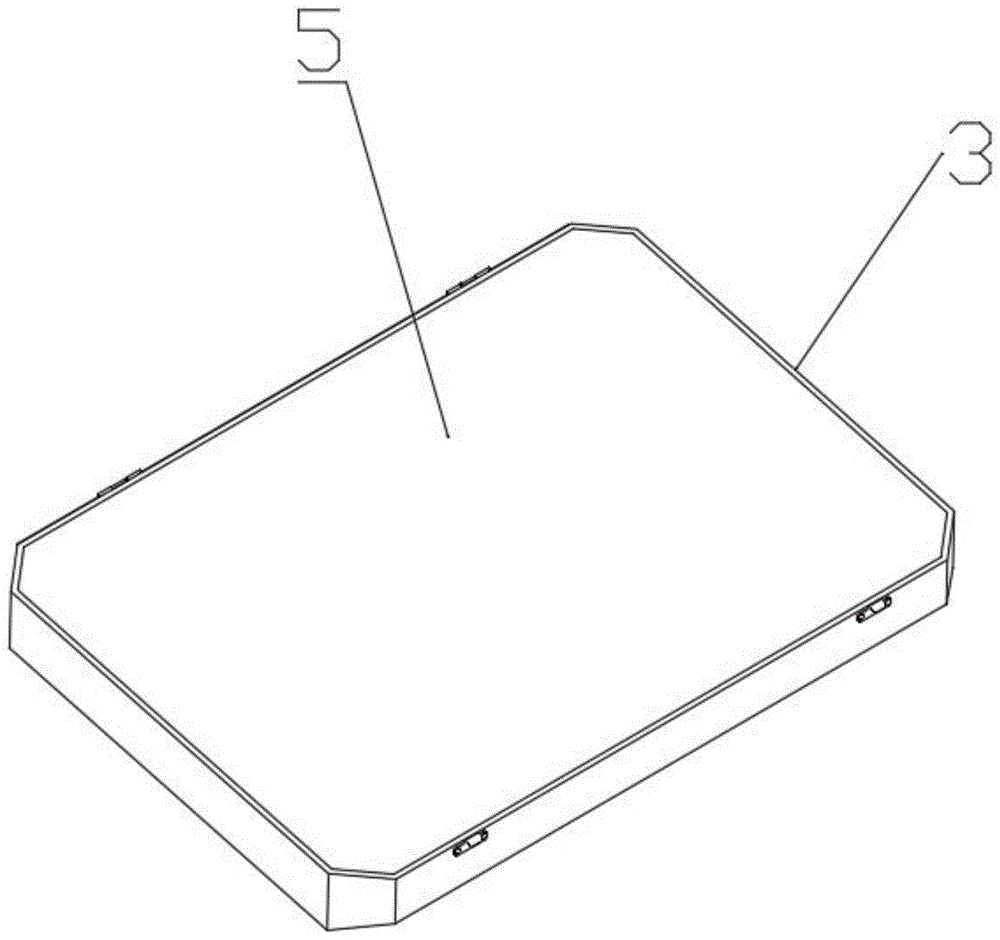

图4是本发明一种公文包中上盖体部分的内部结构示意图。

图5是本发明一种公文包中下包体部分的结构示意图。

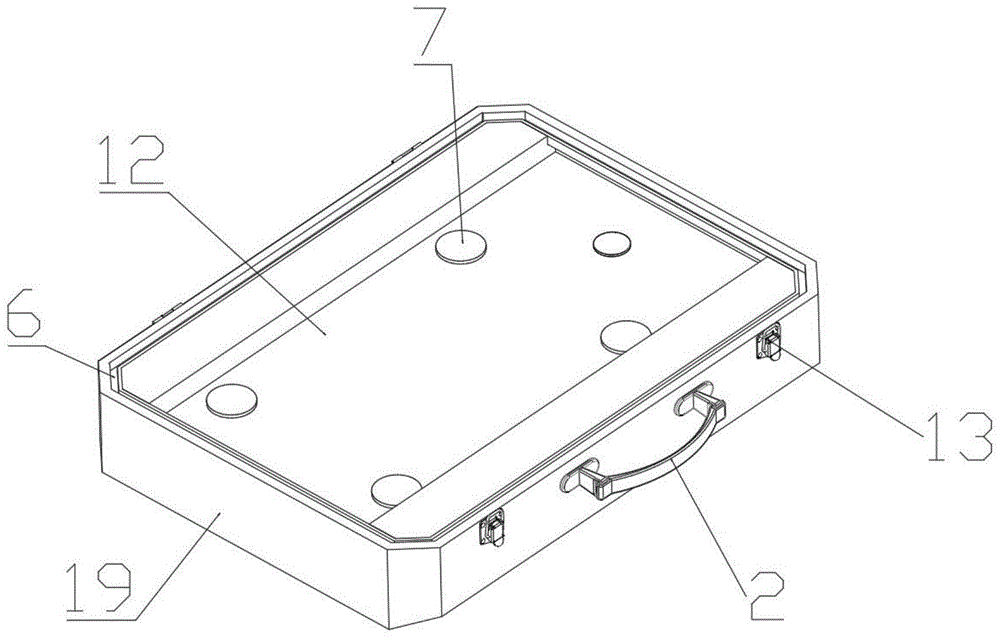

图6是本发明一种公文包中下包体部分除去固定衬里的结构示意图。

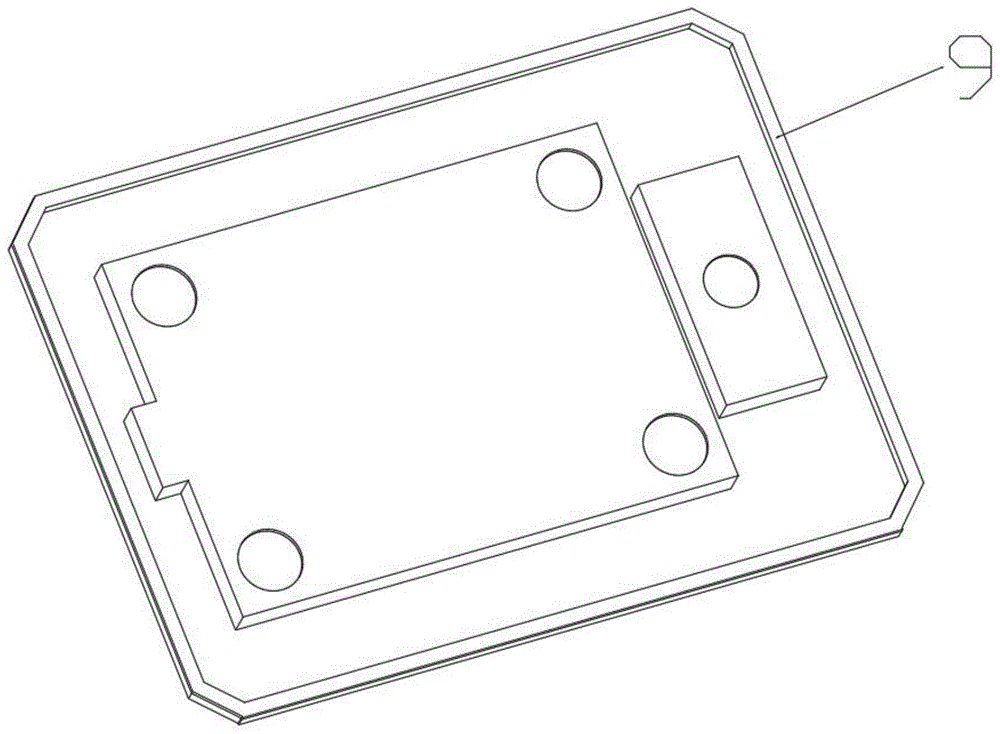

图7是本发明一种公文包中固定衬里的底部结构示意图。

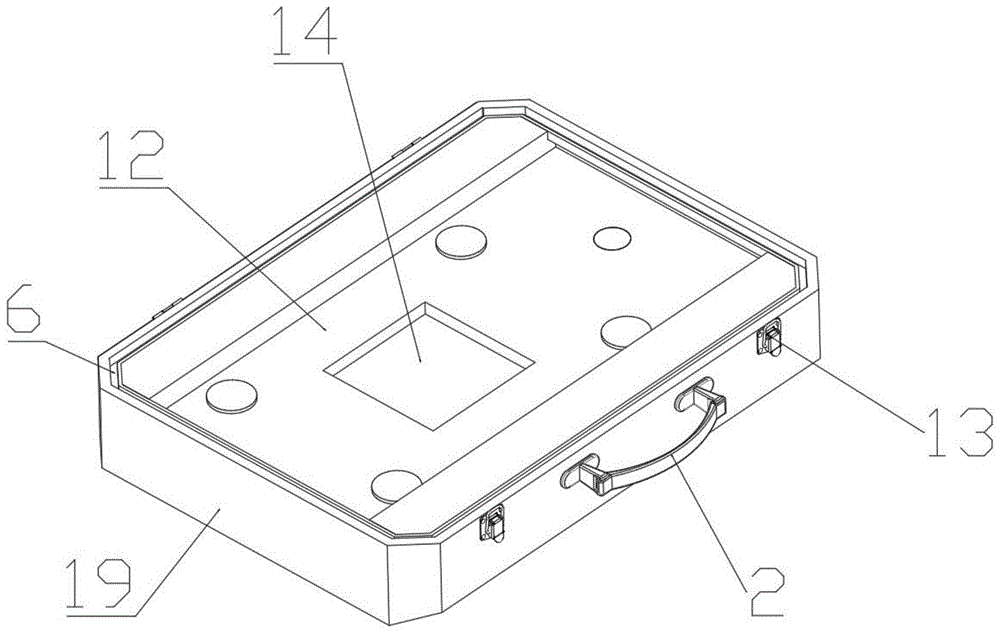

图8是本发明一种公文包的实施例二中下包体部分除去固定衬里的结构示意图。

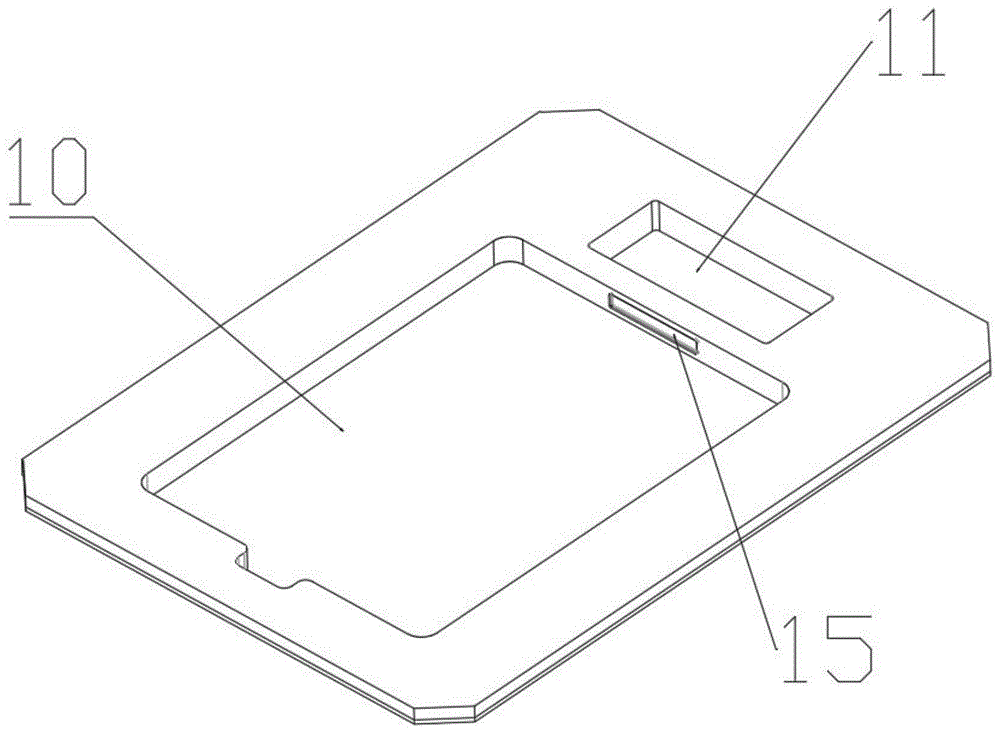

图9是本发明一种公文包的实施例二中固定衬里的结构示意图。

如图所示:1、包体,2、把手,3、上盖体,4、上支撑柱,5、支撑衬里,6、卡槽,7、下支撑柱,8、固定衬里,9、卡环,10、电脑放置槽,11、电源放置槽,12、填充体,13、卡扣,14、物品槽,15、提拉槽,16、限位槽,17、支架槽,18、支架,19、下包体。

具体实施方式

下面结合附图对本发明一种公文包做进一步的详细说明。

实施例一

结合附图,一种公文包,包括包体1以及把手2;

所述包体1由下包体19以及与下包体19转动配合的上盖体3组成,具体的,所述包体1为EPP材质,所述EPP具有比重轻、弹性好、抗震抗压、变形恢复率高、不吸水、良好的机械强度的特点,使所述包体1具有良好的抗震、防水性能,同时也避免包体1的重量过重,方便其携带。

所述上盖体3内四角设有上支撑柱4,所述上盖体3内嵌有与上支撑柱4抵接的支撑衬里5,所述上支撑柱4对支撑衬里5进行支撑,由于所述支撑衬里5为EPP材质,具有较好的机械强度,同时还具由高变形恢复率,所述支撑衬里5与电脑上表面接触,可避免在包体1发生磕碰时,对电脑造成直接的损伤。

所述下包体19内壁上部周向设有卡槽6,所述下包体19内设有多个下支撑柱7;所述下包体19内嵌有与下支撑柱7抵接的固定衬里8,所述固定衬里8底侧设有与卡槽6配合的卡环9,所述固定衬里8上并排设有电脑放置槽10以及电源放置槽11;所述下包体19与固定衬里8之间设有填充体12,具体的,所述填充体12为泡沫棉。

具体的,所述卡槽6与卡环9的配合,保证固定衬里8在下包体19内的安装,同时通过下支撑柱7的支撑,使固定衬里8处于悬空状态,结合支撑衬里5形成电脑的存储空间,形成双层保护,提高电脑的安全性,并且通过填充体12的设置,也进一步增强其结构稳定性。

同时所述固定衬里8上设置的电脑放置槽10以及电源放置槽11可用于放置电脑与电脑配件,通过与支撑衬里5配合,形成电脑存放的密闭空间。

所述把手2位于下包体19一侧中部,所述包体1位于把手2的两侧设有连接下包体19与上盖体3的卡扣13。

进一步的,所述上盖体3上表面靠近把手2的一端沿长度方向设有限位槽16,所述上盖体3上表面远离把手2的一端且对应限位槽16的两端处设有支架槽17,所述支架槽17内设有远离限位槽16的一端与上盖体3转动配合的支架18。

实际使用中,所述公文包可作为电脑支架使用,通过将支架18竖起并通过支架槽17的边缘使支架倾斜固定,然后将电脑的一端放于限位槽16内,另一端通过支架18顶住,使电脑呈一定角度倾斜放置,方便使用。

实施例二

结合附图,一种公文包,包括包体1以及把手2;

所述包体1由下包体19以及与下包体19转动配合的上盖体3组成,具体的,所述包体1为EPP材质,所述EPP具有比重轻、弹性好、抗震抗压、变形恢复率高、不吸水、良好的机械强度的特点,使所述包体1具有良好的抗震、防水性能,同时也避免包体1的重量过重,方便其携带。

所述上盖体3内四角设有上支撑柱4,所述上盖体3内嵌有与上支撑柱4抵接的支撑衬里5,所述上支撑柱4对支撑衬里5进行支撑,由于所述支撑衬里5为EPP材质,具有较好的机械强度,同时还具由高变形恢复率,所述支撑衬里5与电脑上表面接触,可避免在包体1发生磕碰时,对电脑造成直接的损伤。

所述下包体19内壁上部周向设有卡槽6,所述下包体19内设有多个下支撑柱7;所述下包体19内嵌有与下支撑柱7抵接的固定衬里8,所述固定衬里8底侧设有与卡槽6配合的卡环9,所述固定衬里8上并排设有电脑放置槽10以及电源放置槽11,具体的,所述电脑放置槽10靠近电源放置槽11的内壁上设有提拉槽15,方便对固定衬里8的取出。

所述下包体19与固定衬里8之间设有填充体12,所述填充体12为泡沫棉,所述填充体12上中部设有物品槽14,可用于放置与电脑相关的其他物品,如移动硬盘等。

具体的,所述卡槽6与卡环9的配合,保证固定衬里8在下包体19内的安装,同时通过下支撑柱7的支撑,使固定衬里8处于悬空状态,结合支撑衬里5形成电脑的存储空间,形成双层保护,提高电脑的安全性,并且通过填充体12的设置,也进一步增强其结构稳定性。

同时所述固定衬里8上设置的电脑放置槽10以及电源放置槽11可用于放置电脑与电脑配件,通过与支撑衬里5配合,形成电脑存放的密闭空间。

所述把手2位于下包体19一侧中部,所述包体1位于把手2的两侧设有连接下包体19与上盖体3的卡扣13。

进一步的,所述上盖体3上表面靠近把手2的一端沿长度方向设有限位槽16,所述上盖体3上表面远离把手2的一端且对应限位槽16的两端处设有支架槽17,所述支架槽17内设有远离限位槽16的一端与上盖体3转动配合的支架18。

实际使用中,所述公文包可作为电脑支架使用,通过将支架18竖起并通过支架槽17的边缘使支架倾斜固定,然后将电脑的一端放于限位槽16内,另一端通过支架18顶住,使电脑呈一定角度倾斜放置,方便使用。

该电脑用公文包结构简单,且整体重量轻便于携带,同时具有防碰撞、防水的特点。
