名称：一种可调节牵引固定支具

专利号：202122938328.6

专利人： 赵枫

技术领域

本实用新型涉及一种支具，具体为一种可调节牵引固定支具。

背景技术

目前腿部骨折主要采用夹板外固定法及钢板内固定法，但是在交通事故等现场处置的过程中，无法做到快速进行固定处理，避免造成伤者的二次损伤，如何对伤者进行有效固定并转移到有条件的地方进行救治是需要解决的问题，而且现有的支具更无法做到针对不同腿长体型的人进行调节。

实用新型内容

本实用新型的目的在于提供一种可调节牵引固定支具，以解决现有技术现有支具无法针对不同腿长的人进行调节的问题。

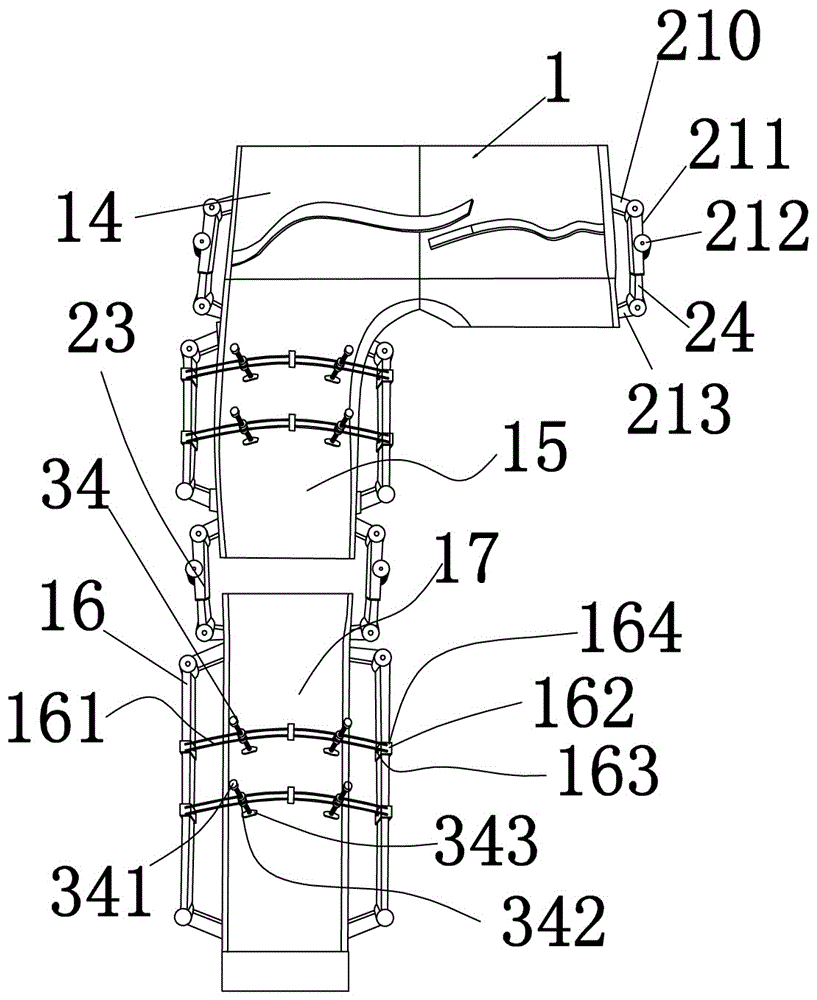

为实现上述目的，本实用新型提供如下技术方案：一种可调节牵引固定支具,包括支具本体，所述支具本体包括臀部支撑壳体、大腿支撑壳体、小腿支撑壳体，所述大腿支撑壳体与所述小腿支撑壳体设有用于调整大腿支撑壳体与所述小腿支撑壳体间距的第一调整装置，所述臀部支撑壳体和大腿支撑壳体设有用于调整所述臀部支撑壳体与大腿支撑壳体间距的第二调整装置，所述大腿支撑壳体和所述小腿支撑壳体的两侧分别设置有滑杆，所述滑杆上滑动设置有限位挡圈，所述限位挡圈通过可调节紧固件滑动设置于滑杆上，可调节紧固件包括第一螺栓和可滑动套设于滑杆上的滑动块，所述滑动块与所述第一螺栓通过螺纹连接，所述限位挡圈上设有用于顶压腿部的顶压组件。

优选的，所述支具本体由中部分成左支具本体和右支具本体，所述左支具本体和右支具本体通过可调整左右方向间距的第三调整装置连接。

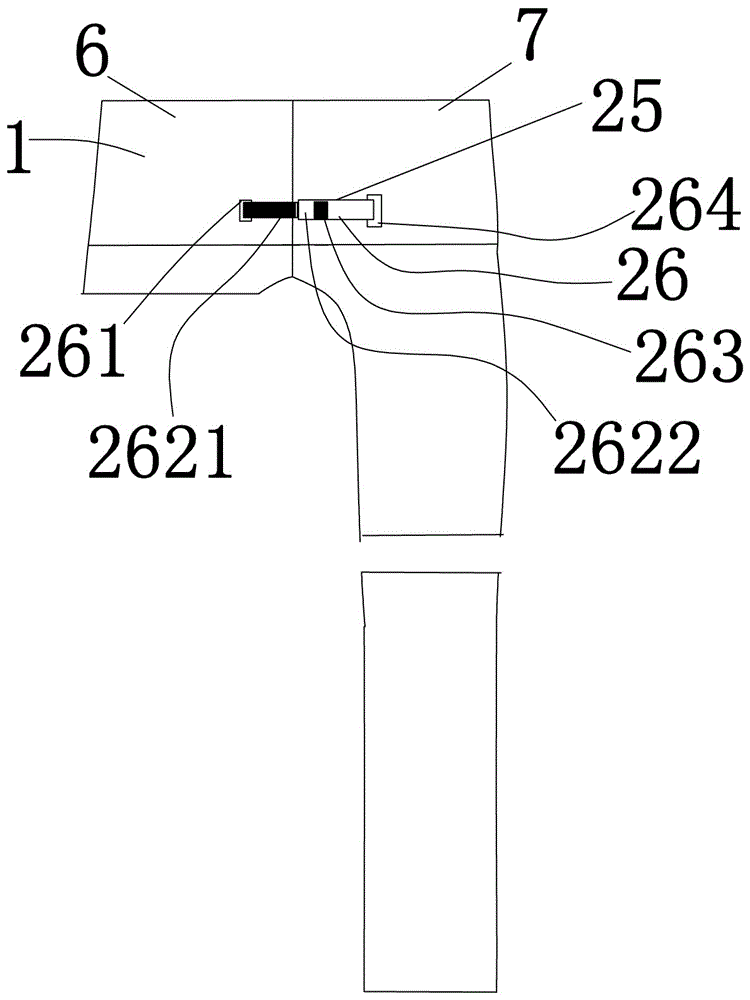

优选的，所述第三调整装置设置于所述支具本体的背面，所述第三调整装置包括左固定块、第五伸缩杆、齿轮和右固定块，所述第五伸缩杆包括内套管和套设于内套管外部的外套管，所述内套管上设有齿纹，所述齿轮可转动地设置于外套管上，所述齿轮与所述内套管的齿纹啮合可推动内套管进行伸缩，所述左固定块与左支具本体固定连接，所述右固定块与右支具本体连接，所述内套管与左固定块连接，所述外套管与所述右固定块连接。

优选的，所述第二调整装置包括上固定块、伸缩杆、第一齿轮和下固定块，所述伸缩杆包括内套管和套设于内管外部的外套管，所述内套管上设有齿纹，所述第一齿轮可转动地设置于外套管上，所述第一齿轮与所述内套管的齿纹啮合可推动内套管进行伸缩，所述内套管与下固定块连接，所述外套管与所述上固定块连接。

优选的，所述第一调整装置的结构与第一调整装置结构一样。

优选的，所述臀部支撑壳体设有魔术贴扣绑带。

优选的，所述顶压组件包括第二螺栓和滑动设于限位挡圈的中空螺栓，所述第二螺栓与所述中空螺栓通过螺纹连接，所述第二螺栓的尾端设有顶压块。

与现有技术相比，本实用新型的有益效果是：第一，第一调整装置、第二调整装置可以根据人体的身高纵向调整支具本体的大小，从而适应不同身高的人。第二，本实用新型的支具本体从中间分开，采用第三调整装置进行横向调节支具的大小，从而适应不同体型的人使用本发明的装置。第三，患者腿部可以通过限位挡圈、顶压组件进行固定，臀部通过魔术贴扣绑带进行固定，从而牢固地固定，有效避免剧烈晃动。
