名称：自灭火防火垃圾桶

专利号：202220632526.1

专利人： 刘帅

技术领域

本实用新型涉及垃圾桶防火技术领域，特别涉及一种自灭火防火垃圾桶。

背景技术

垃圾桶内存在着大量的易燃物品，当有行人不慎将未完全熄灭的烟头扔进垃圾桶时，很容易导致垃圾桶内的易燃物被点燃；在炎热的夏季，外界温度较高时，垃圾中的细菌进行发酵，产生大量热量，无法进行散热，也很容易引发垃圾桶内易燃物的自燃，由于垃圾桶一般放置于城市主干道上，来往人流较多，一旦发生火灾，不但会破坏周围设施，还容易将附近行人烧伤，后果不堪设想。

目前市面上出现了具有防火功能的垃圾箱，但它们大多是利用水将燃烧过程中的垃圾浇灭，而采用此种方法，虽然能有效的解决垃圾箱中引燃垃圾的问题，但是垃圾被水浸泡后，极易使垃圾发霉变质，散发异味，同时还容易生成许多病菌，影响城市环境，在一定程度上也影响了人们的身体健康。

实用新型内容

针对上述问题，本实用新型的目的是提供一种自灭火防火垃圾桶，以解决现有的防火垃圾桶利用水将燃烧过程中的垃圾浇灭导致垃圾被水浸泡后极易发霉变质，散发异味，同时还容易生成许多病菌，影响城市环境及人们身体健康的问题。

本实用新型是这样实现的：

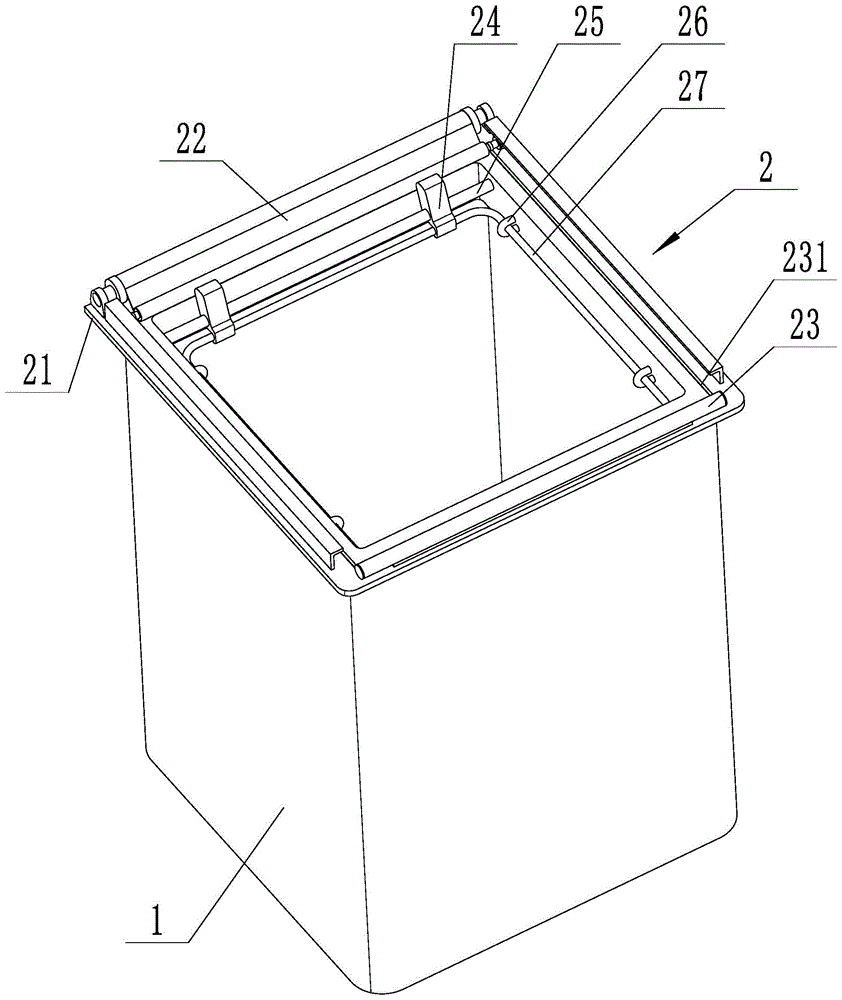

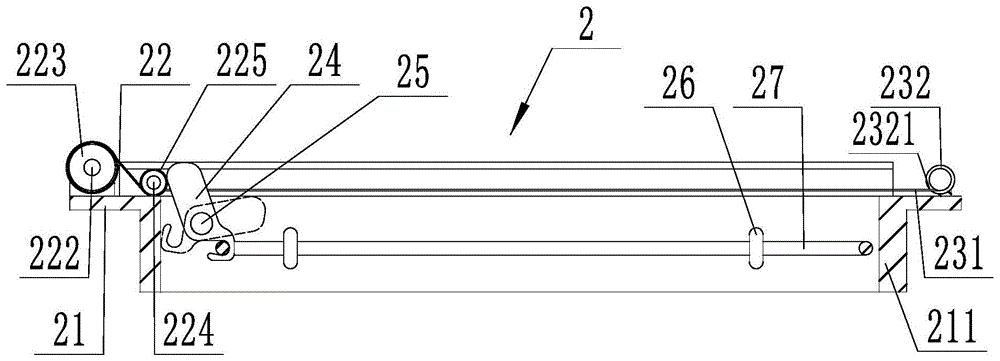

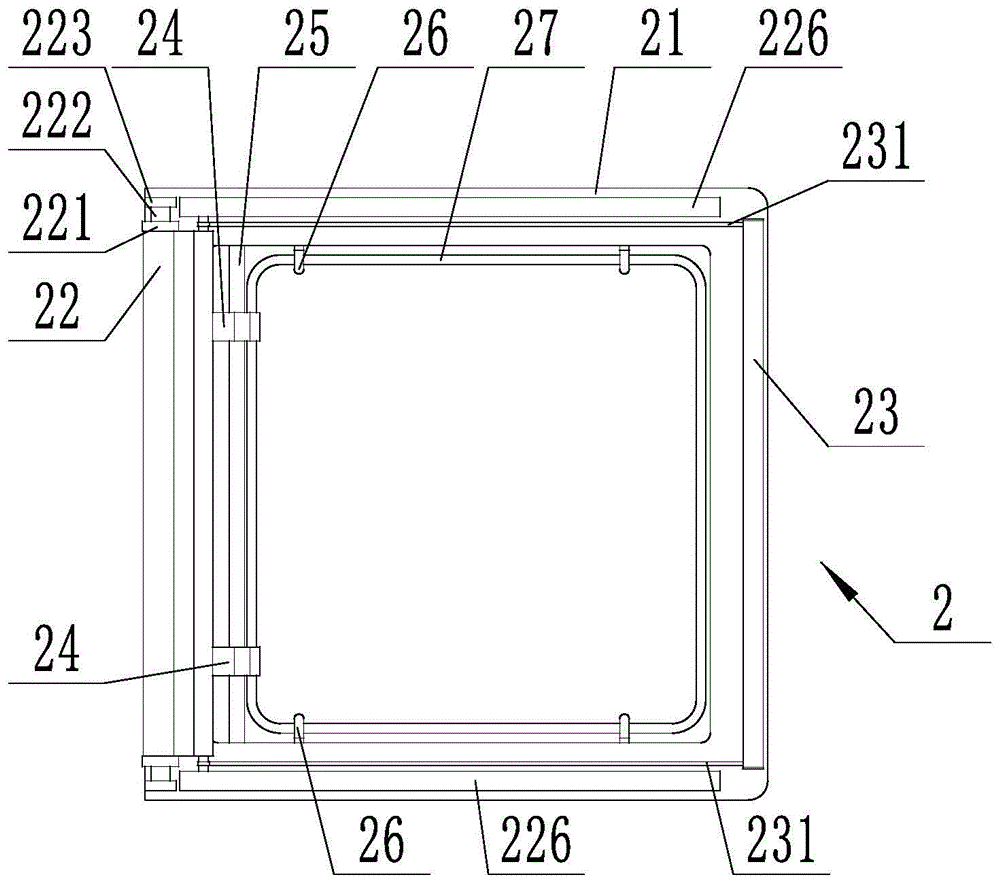

一种自灭火防火垃圾桶，包括垃圾桶本体及灭火组件，灭火组件包括连接底座及分别设置在连接底座顶部两端的防火布及发条机构；防火布卷绕在卷筒的外周侧，防火布的一端与卷筒固定连接，另一端与发条机构中的发条的活动端连接；连接底座的内部为中空结构，连接底座设置在垃圾桶本体的顶部并与其活动连接，连接底座内设有限位块及触发绳，限位块通过支撑轴转动设置在连接底座内侧，支撑轴的轴向与卷筒的轴向平行，触发绳沿连接底座的内壁围设，限位块的一端勾挂在触发绳的外侧，另一端与防火布抵接。

进一步的，防火布的活动端固定设有压杆，压杆的轴向与卷筒的轴向平行，压杆的两端均设有轴承。

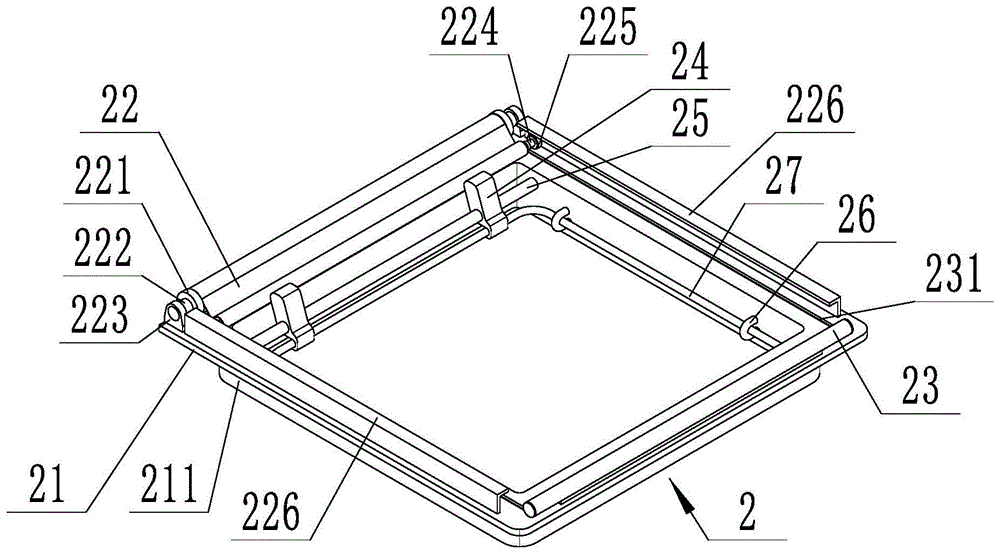

进一步的，连接底座的顶部还设有防护轨道，防护轨道沿卷筒的轴向对称设置，轴承能够在防护轨道内沿其长度方向滑动。

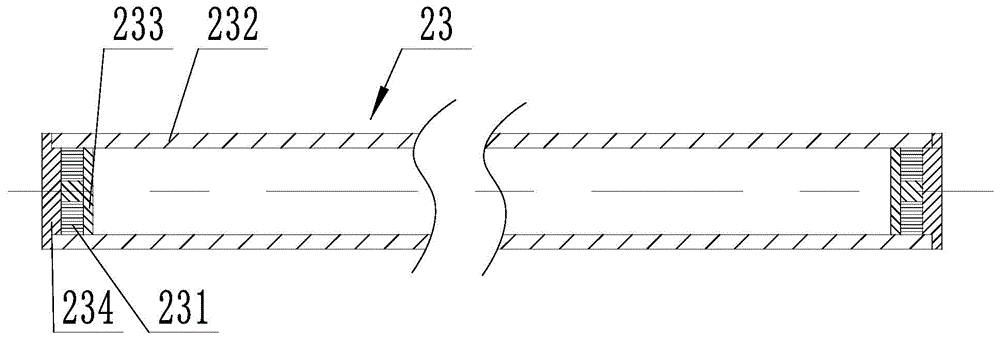

进一步的，发条机构包括固定管，固定管固设于连接底座的顶部，固定管的轴向与卷筒的轴向平行设置，固定管内沿其轴向对称设有凸轴，每个凸轴的外周均卷绕有发条，固定管的两端对称设有端盖，发条置于端盖与凸轴的容纳空间内，固定管的外圆周上还开设有供发条穿出的通道，通道的尺寸大于发条的尺寸。

进一步的，连接底座的底部设有形状、大小与垃圾桶本体相应的连接部。

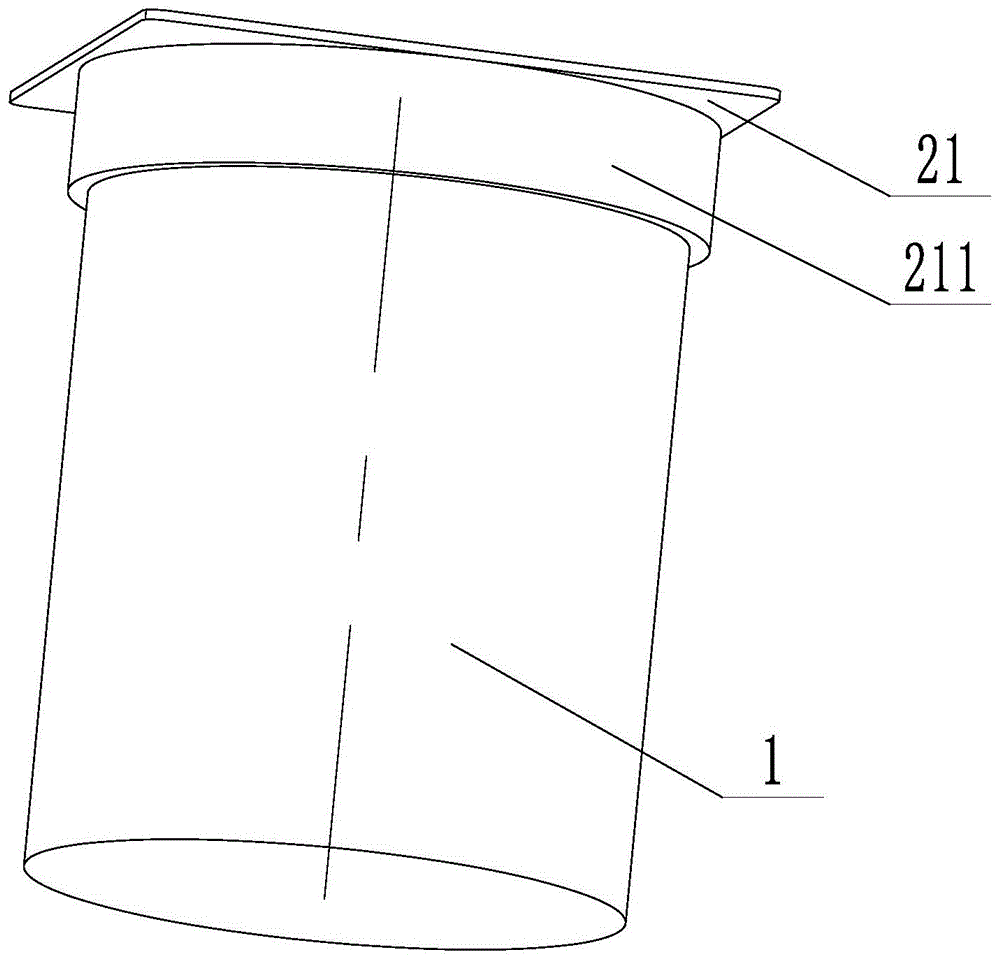

进一步的，连接部的横截面为圆形，垃圾桶本体的横截面为圆形。

进一步的，垃圾桶本体的横截面为长方形。

进一步的，卷筒内同轴嵌设有卷轴，卷轴的外径与卷筒的内径相同。

进一步的，支撑轴与连接底座转动连接，限位块与支撑轴固定连接。

进一步的，支撑轴与连接底座固定连接，限位块与支撑轴转动连接。

本实用新型的有益效果为：

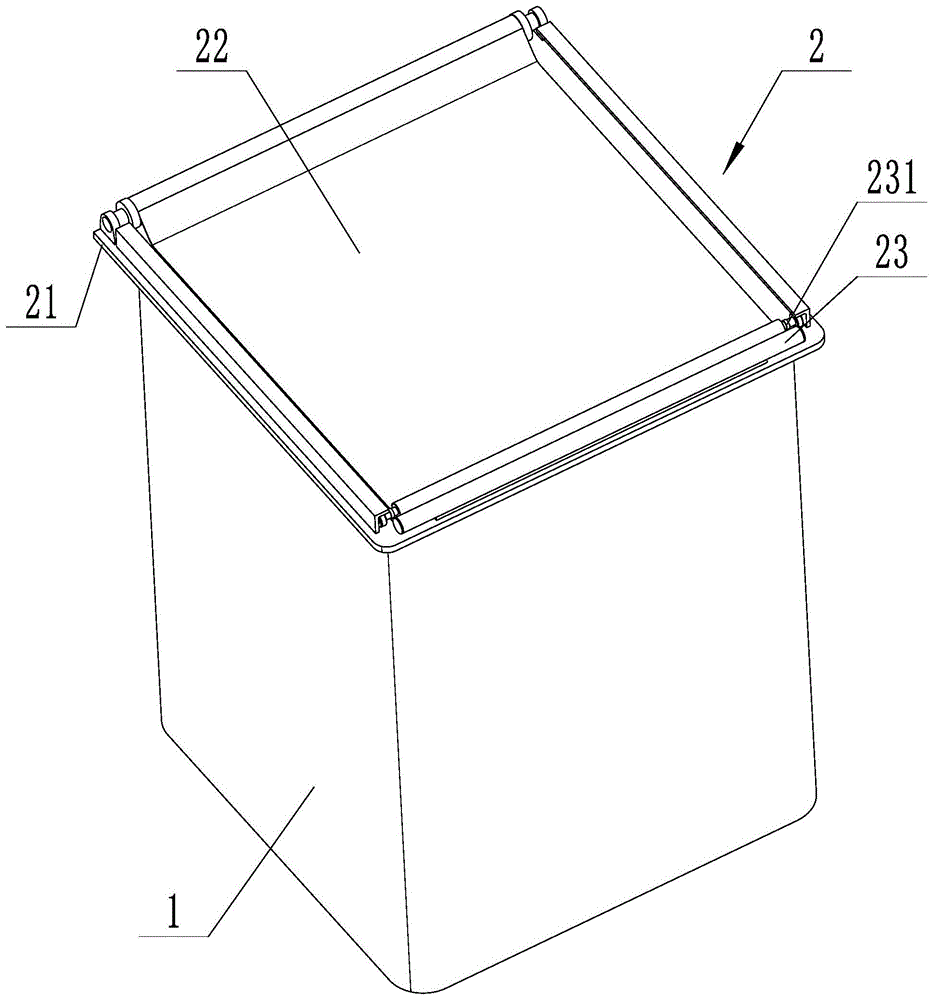

本实用新型的自灭火防火垃圾桶，设置的灭火组件在不改变原有垃圾桶的基础上能直接卡设在垃圾桶本体的顶部进行灭火，结构简单，使用便捷；当垃圾桶内的垃圾被引燃后，设置的触发绳被烧断，限位块与触发绳脱开后在重力及发条驱动力的共同作用下转动并脱离防火布，防火布在发条机构的带动下展开并沿防护轨道滑动，直至完全盖设在垃圾桶顶部的开口处，将垃圾桶内形成密闭空间，垃圾桶内的引燃物与空气完全隔绝并逐渐熄灭，能在发生火灾的第一时间内自动灭火，同时能有效防止垃圾桶内火焰的蔓延，防火布灭火的方法节能环保，可以减少环境污染，保护环境和人们的身体健康。

本实用新型的其它优点、目标和特征部分将通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
