名称:一种环形电感绕线装置

专利人: 岳明洋

专利号:202211217240.8

技术领域

本发明涉及电器元件制备技术领域,具体为一种环形电感绕线装置。

背景技术

磁环是一块环状的导磁体。磁环是电子电路中常用的抗干扰元件,对于高频噪声有很好的抑制作用。将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈,根据需要,也可以将电缆在磁环上面绕几匝。匝数越多,对频率较低的干扰抑制效果越好,而对频率较高的噪声抑制作用较弱。在实际工程中,要根据干扰电流的频率特点来调整磁环的匝数。目前磁环缠绕设备均是加工内径3mm以上的磁环,而对内径在3mm以下的小磁环无法加工,现阶段均采用人工进行手动缠绕,而人工每次缠绕的力度不同,所以缠绕在磁环上线缆的直径也有所不同,在高频滤波电路中使用则会受到影响。并且人工缠绕还容易导致缠绕在磁环上相邻的两圈线缆之间出现交叉。为解决上述技术问题,现有技术中公告号为CN110993315B的发明专利公开了一种小磁环电感绕线装置,但是该现有技术所设置的传动结构过多,在实际运转过程中容易发生故障,从而影响整体的工作效率。

发明内容

本发明是为了解决现有技术中存在的缺陷而完成的,其目的在于,提供一种环形电感绕线装置,其能够对内径在3mm以下的小磁环进行缠绕加工,以及解决磁环上相邻的两圈线缆之间容易出现交叉的问题,同时在上述功能均具备的前提下降低了装置的制造成本,减少关键零部件的数量,从而提升整体的工作效率,以及稳定性。

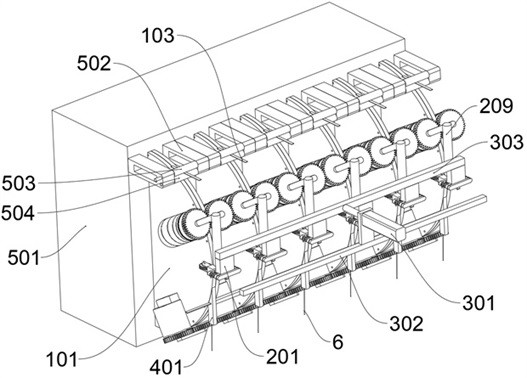

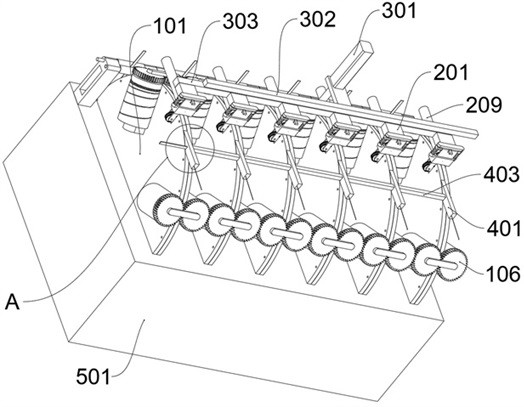

为解决现有技术中的缺陷,本发明提供一种环形电感绕线装置,包括引导部,所述引导部包括下限制板,下限制板上设有下导向片,下导向片上设有引导漆包线移动的下交汇面、下防卡坡和末端导线孔,所述下限制板上设有上限制板,上限制板上设有上导向片,上导向片上设有引导漆包线移动的上交汇面和上防卡坡,所述下限制板和上限制板上分别开设有下置放口和上置放口,在所述下置放口和所述上置放口上分别设有用于引导漆包线的下进入坡和上进入坡。所述下限制板和上限制板上分别旋转自如地配设有下拉辊子和上拉辊子,下拉辊子和上拉辊子上均开设有螺旋引导槽,且下拉辊子和上拉辊子之间通过齿轮转动配合,所述下限制板和上限制板上均转动配设有用于带动漆包线移动的推进辊子,两个所述推进辊子之间通过齿轮转动配合,所述齿轮转动安装在齿轮连接架上,所述引导补偿带的侧边与下限制板和上限制板的相对面滑动配合;所述下限制板和上限制板之间配设有引导补偿带,引导补偿带的其中一端固定在下限制板和/或上限制板上,引导补偿带的另一端延伸至下限制板和上限制板的外侧。

通过该结构,能够对内径在3mm以下的小磁环进行缠绕加工,以及解决磁环上相邻的两圈线缆之间容易出现交叉的问题。

另外,由于所述引导补偿带夹持在补偿上驱动棍和补偿下驱动棍之间,补偿上驱动棍和补偿下驱动棍旋转自如地配设在补偿驱动棍支撑臂上,补偿驱动棍支撑臂固定安装在固定台上。

通过该结构,能够控制引导补偿带的移动,从而解决漆包线环绕在磁环上后因长度变短导致无法继续缠绕的问题。

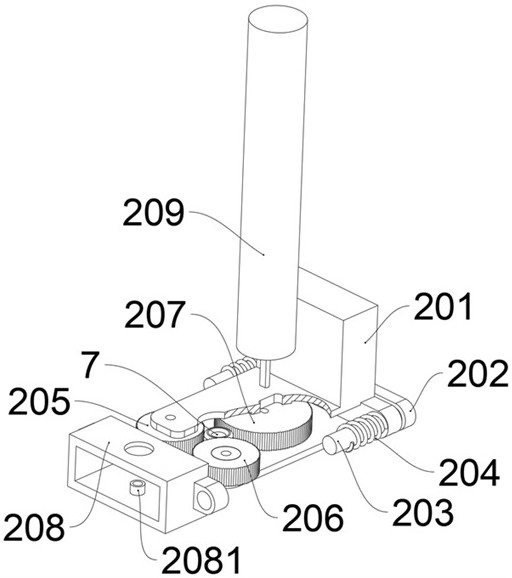

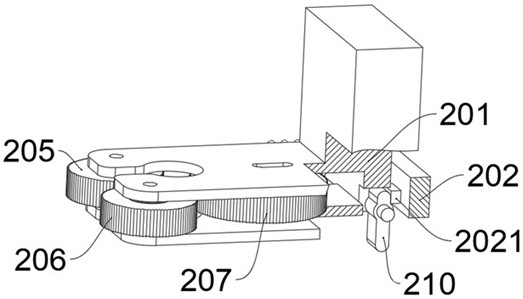

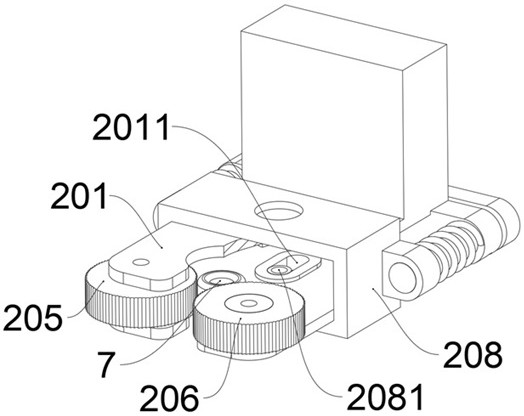

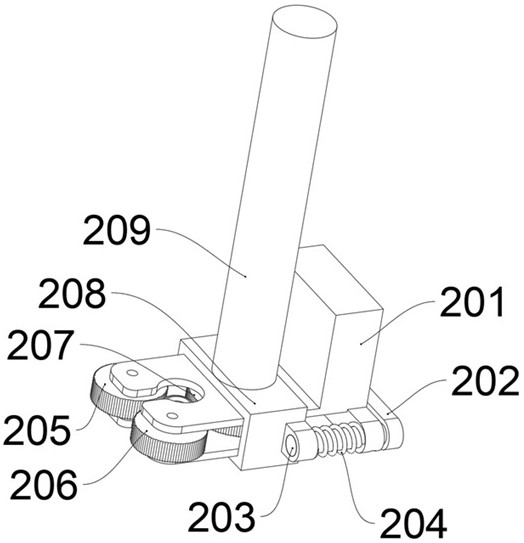

另外,还包括夹持部,所述夹持部包括夹棍架,夹棍架上旋转自如地配设有上夹辊、下夹辊和游动夹辊,上夹辊、下夹辊和游动夹辊上开设有用于分隔漆包线的凹槽,所述夹棍架上开设有空位凹槽,所述夹棍架上滑动配设有行星减速箱支架,行星减速箱支架上固定连接有导向块,导向块滑动安装在空位凹槽上,所述游动夹辊固定配设在行星电机组的转动轴上,行星电机组固定配设在行星减速箱支架上,行星电机组由直流无刷电机和行星减速箱组成,所述行星减速箱支架上固定配设有释放拉杆,释放拉杆固定配设在释放拉板上,所述释放拉杆上环绕有弹簧,弹簧配设在行星减速箱支架与夹棍架之间,弹簧的两端搭接在行星减速箱支架和夹棍架之间或固定安装在行星减速箱支架和夹棍架上,所述释放拉板上配设有挤压台,所述夹棍架上转动配设有拨杆,拨杆与挤压台接触配合。

通过该结构,能够将已经缠绕在磁环上的线缆转移到旁边位置,从而进一步的防止了磁环上相邻的两圈线缆之间的交叉,同时能够支撑正在加工缠绕过程中的磁环,在加工完成后将其分离出夹持部,从而完成卸料的工作。

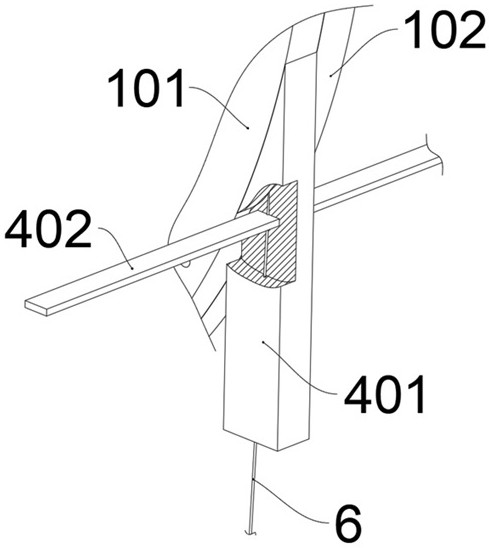

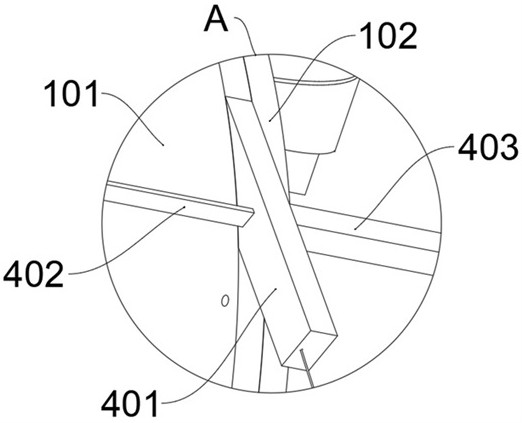

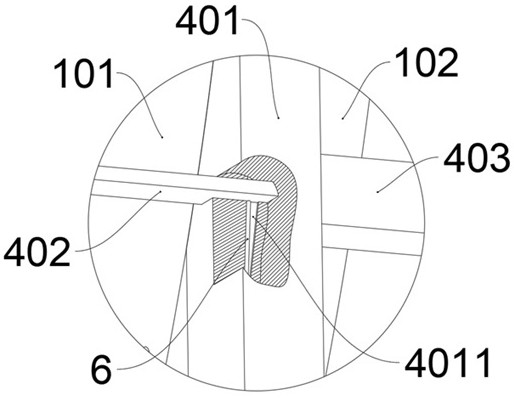

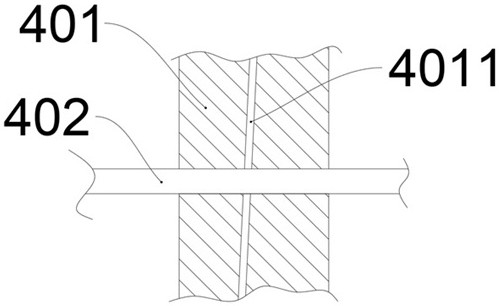

另外,所述下限制板上固定配设有进线架,进线架内开设有首端导向孔,且所述的漆包线在首端导向孔内滑动,所述进线架上还滑动配设有切断片,切断片上开设有用于切断漆包线的通孔,相邻的两个进线架之间通过加强杆进行加强固定,加强杆内开设有滑道,切断片滑动连接在该滑道上,所述下限制板上还开设有与末端导线孔和首端导向孔贯通的通孔,且漆包线在该通孔内滑动。

通过该结构,能够将限制该通孔内漆包线的运动,同时将已经缠绕完成的磁环与漆包线分离,方便将已经加工缠绕完成的磁环进行卸料。

另外,所述夹棍架固定配设在横梁上,横梁固定配设在电推杆伸缩杆的端部,电推杆固定配设在卸料杆上。
