名称:水平抽拉式智能垃圾桶
专利人: 周润球
专利号:202220087657.6
技术领域:
本实用新型涉及环保用品制造领域,具体涉及一种水平抽拉式智能垃圾桶。
背景技术:
在现有技术中,垃圾桶通常是一种上盖下桶的密封式结构,现有垃圾桶上盖桶口处是一 种翻转式的盖板。这种结构垃圾桶,在使用时,需要翻转立起盖板,打开垃圾桶口以方便投 放垃圾。这种翻转式的垃圾桶,使用时翻转立起盖板需要空间,整体占用空间大,上盖部也 不美观。
因此,需要一种占用空间少、上盖部美观的一种水平抽拉式智能垃圾桶来解决现有技术 中存在的问题。
实用新型内容:
本实用新型目的在于提供一种水平抽拉式智能垃圾桶,具体技术方案如下:

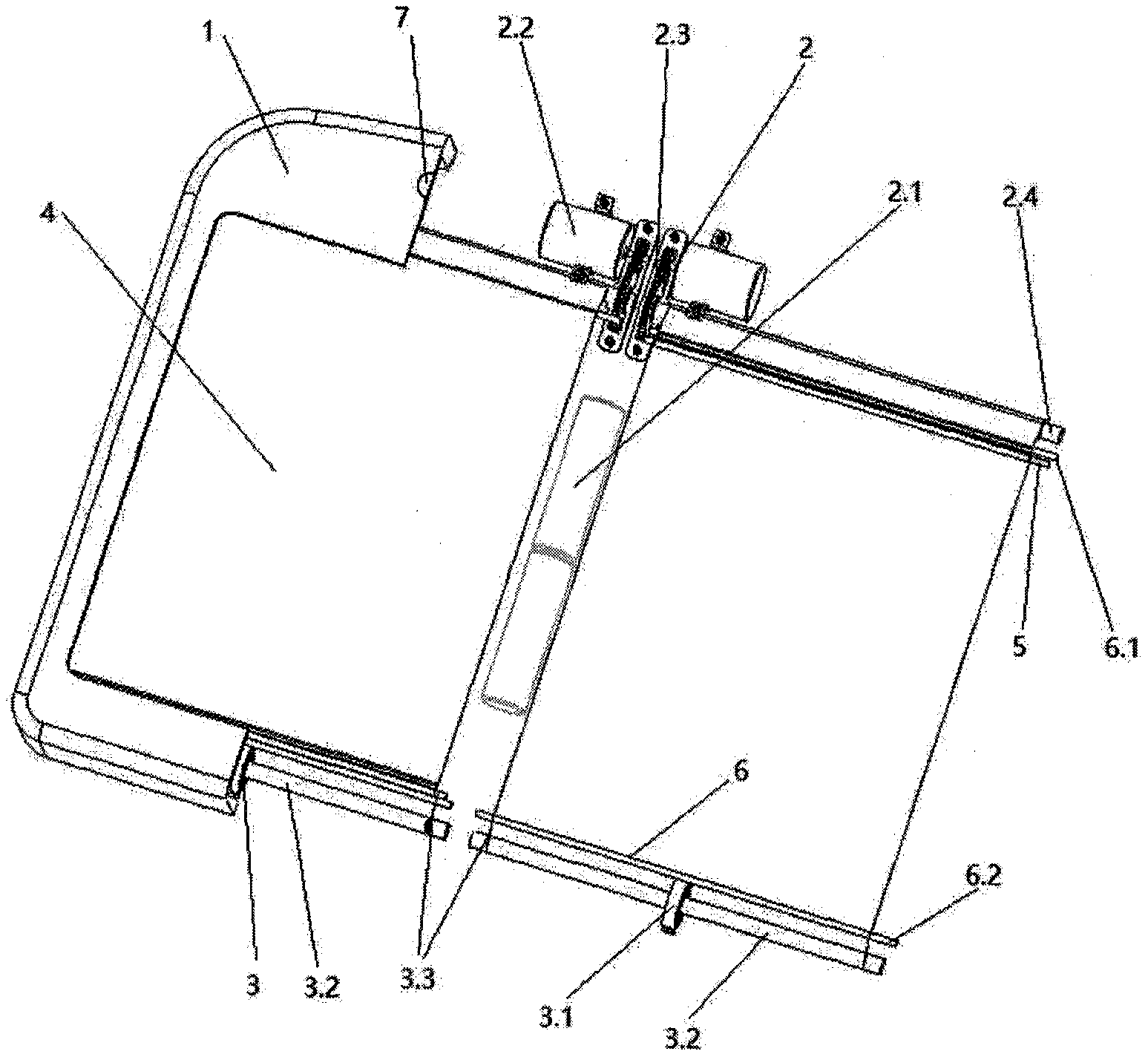

本实用新型提供一种水平抽拉式智能垃圾桶,是一种上盖下桶的常闭密封式垃圾桶,包 括上盖组件和下桶组件,上盖组件包括上壳盖、电驱动装置、回位装置、覆盖布、滑杆轴、 支撑杆、开关按钮。下桶组件包括下桶体和卡箍。所述上壳盖开有两个左右对称的方形口, 可方便投放不同类型的垃圾,如干、湿垃圾。所述电驱动装置包括电池、电机、齿轮箱、驱 动轴。所述回位装置包括回位弹簧,回位轴,拉线。所述覆盖布可拆卸更换,覆盖布可以有 多种颜色式样。所述覆盖布一端与驱动轴连接,覆盖布收缩时可缠绕在轴上,覆盖布另一端 装有滑杆轴,滑杆轴可在上壳盖滑槽内水平滑动。所述拉线一端连接滑杆轴,一端连接回位 轴,回位时拉线可缠绕在回位轴上。

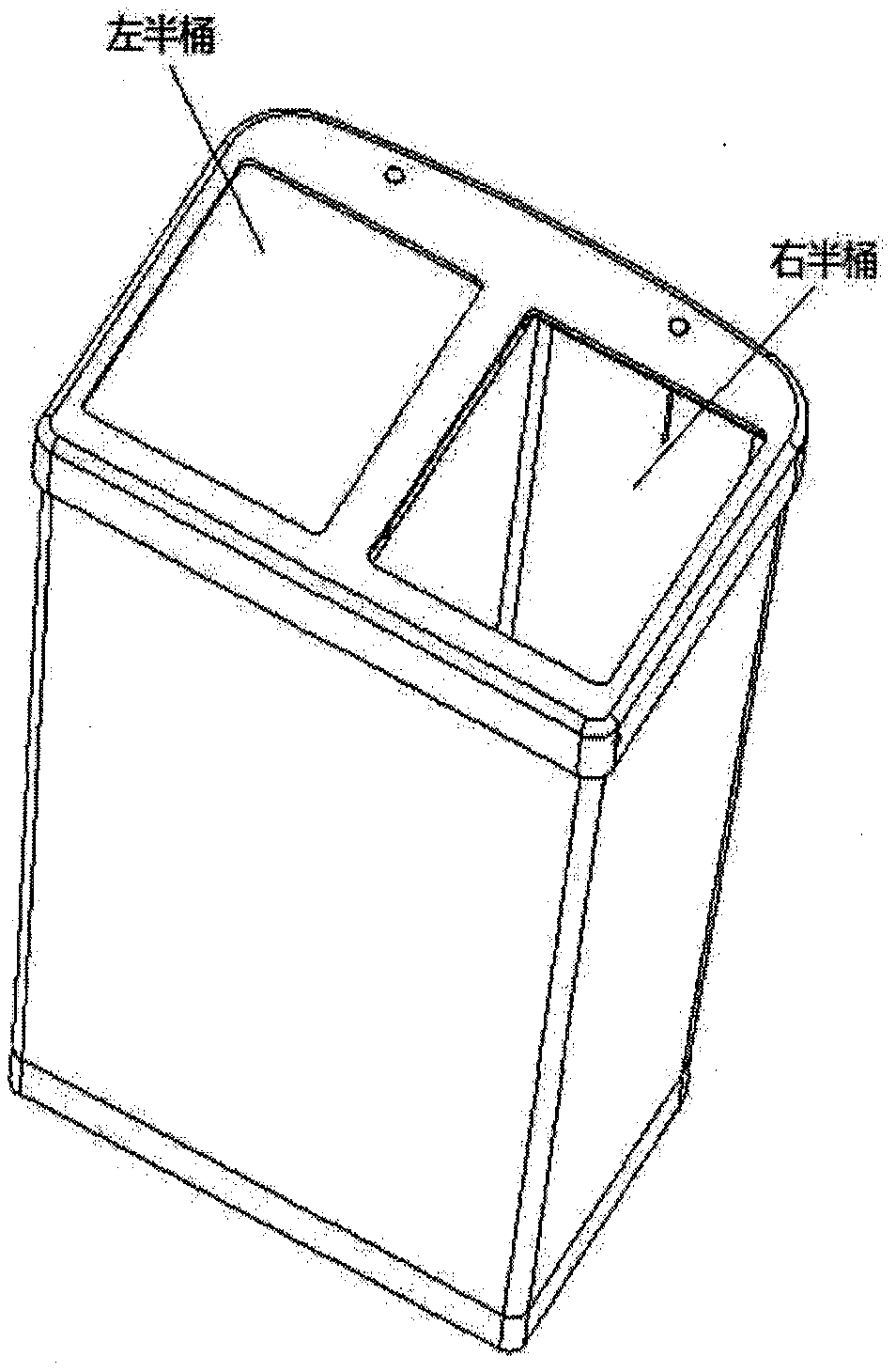

以上技术方案优选的,所述水平抽拉式智能垃圾桶为左右对称结构,左右半桶结构完全 相同。
以上技术方案优选的,所述电驱动装置控制驱动轴转动,驱动轴带动覆盖布,覆盖布可 缠绕在驱动轴上,覆盖布收缩将打开垃圾桶开口,即可投放垃圾。所述回位装置由回位弹簧 驱动回位轴旋转,回位轴带动拉线,拉线可缠绕在回位轴上,拉线拉动滑杆轴带动覆盖布回 位,即关闭垃圾桶上开口。
以上技术方案优选的,所述驱动轴一端连接所述齿轮箱内大齿轮,靠近大齿轮端设有轴承,另一端同样设有轴承,轴承支撑驱动轴旋转。
以上技术方案优选的,所述齿轮箱内有一对啮合齿轮,小齿轮连接电机的输出轴,大齿轮连接驱动轴。
以上技术方案优选的,所述上壳盖两个开口的两侧内壁开有一定长度的水平滑杆槽,所述滑杆轴可以在滑杆槽内水平滑动,固定长度滑杆槽两端可以起到限位作用。
以上技术方案优选的,所述覆盖布可以定期更换,且覆盖布有多种颜色选择。
以上技术方案优选的,所述电池为2节1.5V电池,安装在上壳盖中部的电池槽内,可以为电机提供电源。
以上技术方案优选的,所述回位轴两端设有轴承,可支撑回位轴旋转。
以上技术方案优选的,在靠近驱动轴端设有覆盖布支撑杆,可保证覆盖布水平抽拉式滑动;在回位轴端设有拉线支撑杆,可保证回位时拉线拉动滑杆轴水平滑动。
以上技术方案优选的,下桶体分隔为左右对称,结构相同的两个内桶体,两个内桶体可分装不同类别的垃圾,卡箍分别安放在两个内桶体上开口内,两个内桶体内侧都有限位小台阶,可支撑稳固住卡箍,而卡箍可固定、支撑垃圾袋。
应用本实用新型的技术方案,具有以下有益效果:
(1)、本实用新型的一种水平抽拉式智能垃圾桶,是一种上盖下桶的常闭密封式垃圾桶,包括上盖组件和下桶组件,上盖组件包括上壳盖、电驱动装置、回位装置、覆盖布、滑杆轴、支撑杆、开关按钮。下桶组件包括下桶体和卡箍。所述上壳盖开有两个左右对称的方形口,可方便投放不同类型的垃圾,如干、湿垃圾。所述电驱动装置包括电池、电机、齿轮箱、驱动轴。所述回位装置包括回位弹簧,回位轴,拉线。所述覆盖布可拆卸更换,覆盖布可制作成多种颜色式样。所述覆盖布一端与驱动轴连接,覆盖布收缩时可缠绕在轴上,覆盖布另一端装有滑杆轴,滑杆轴可在上壳盖滑槽内水平滑动。所述拉线一端连接滑杆轴,一端连接回位轴,回位时拉线可缠绕在回位轴上。所述电驱动装置控制驱动轴转动,驱动轴带动覆盖布,覆盖布将缠绕在驱动轴上,将打开垃圾桶开口,将可投放垃圾。所述回位装置由回位弹簧驱动回位轴旋转,回位轴带动拉线,拉线将缠绕在回位轴上,拉线拉动滑杆轴带动覆盖布回位,将关闭垃圾桶上开口。所述垃圾桶为常闭密封式结构,采用水平抽拉式控制覆盖布来打开和关闭垃圾桶口,可减少气流波动,减少垃圾异味散出,同时水平抽拉式很大的节省了垃圾桶的占用空间,可更换的多种颜色覆盖布即可以增加环境的清新感,又可以减少垃圾桶只可存放废物这一不良印象,丰富生活质量。
(2)、本实用新型中驱动轴和回位轴两端设有轴承,可起到支撑平衡作用,也可使转动更稳定可靠。
(3)、本实用新型中齿轮箱设有一对齿数不同的啮合齿轮,可起到减速作用,满足驱动轴旋转速度。
(4)、本实用新型中设有覆盖布支撑杆,可以满足覆盖布水平抽拉式滑动需要,设有拉线支撑杆,在回位时滑杆轴受到的回位拉力也是水平拉力,可以减少滑杆轴在滑槽内滑动的摩擦阻力。
(5)、本实用新型中开关按钮,当按下按钮接通电源,电机启动,通过齿轮箱带动驱动轴,驱动轴旋转,覆盖布收缩并缠绕在驱动轴上,垃圾桶口打开;当投放完垃圾后,再次按动开关按钮,电源断开,电机停止,在回位弹簧的弹簧力作用下,回位弹簧驱动回位轴旋转,回位轴带动拉线,拉线缠绕在回位轴上,拉线收缩拉动滑杆轴带动覆盖布关闭垃圾桶口。
除了上面所描述的目的、特征和优点之外,本实用新型还有其它的目的、特征和优点。下面将参照图,对本实用新型作进一步详细的说明。
