名称：一种具有传动结构的补给平台

专利权人： 肖成华

专利号： CN202321108927.8

技术领域

本实用新型涉及补给设备领域，具体而言，涉及一种具有传动结构的补给平台。

背景技术

在马拉松、长跑或竞走等体育比赛过程中，赛道沿途会有指定的补给站，在补给站内一般由志愿者或工作人员负责为比赛中的选手递出饮用水、吸汗棉等补给品，也有一些固定在补给站的补给品存放柜，由选手自行选取补给品。

但在比赛过程中，由于参赛选手处于奔跑状态且身体消耗较大，对于志愿者递出的补给或货架的补给品不易正确选择适用于自己的，而且赛道上的选手处于奔跑状态下，不宜停下来选取所需的补给，这样可能会打乱选手的呼吸节奏，使得比赛受到影响。

因而，设计并制造一种具有传动结构的补给平台是很有必要的。

实用新型内容

本实用新型的目的在于提供一种具有传动结构的补给平台，其能够改善现有技术中马拉松参赛者在比赛中选取补给品不便的问题。

为解决上述技术问题，本实用新型采用的技术方案为：

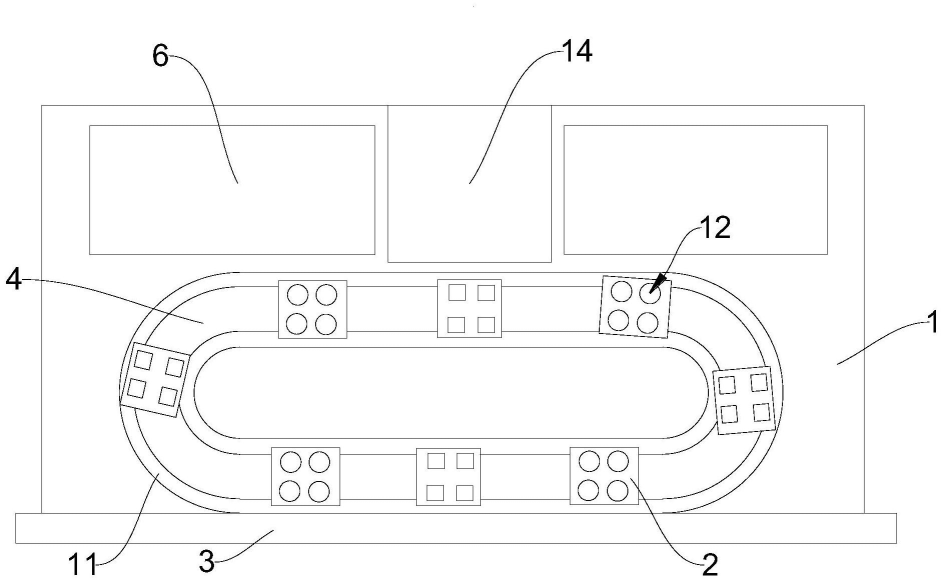

一种具有传动结构的补给平台，包括底座，上述底座上端设置有循环输送装置，上述循环输送装置的上端间隔设置有多个放置台，上述底座靠近上述循环输送装置一侧端设置有防护板，上述防护板连接有速度检测装置，上述速度检测装置电连接于上述循环输送装置；

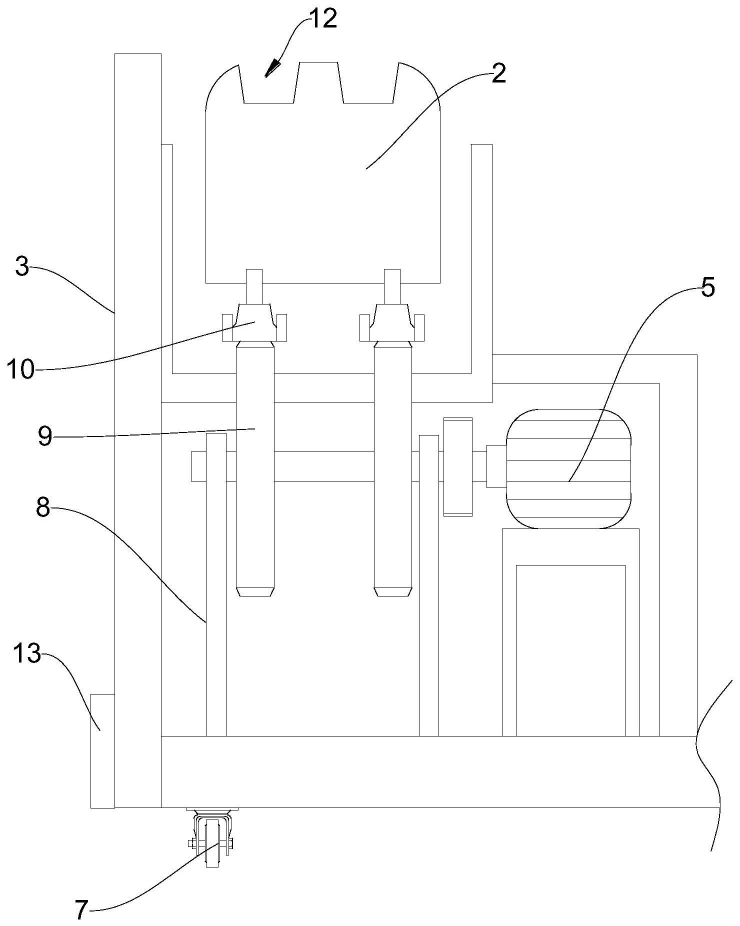

上述循环输送装置包括首尾相连的循环输送机，上述底座设置有驱动电机，上述驱动电机的驱动端连接上述循环输送机，上述循环输送机的输送面连接上述放置台下端，上述防护板覆盖上述循环输送机远离朝向外侧的一端，上述速度检测装置电连接于上述驱动电机；

上述底座远离上述循环输送机的一侧设置有储存箱，上述底座下端设置有刹车轮。

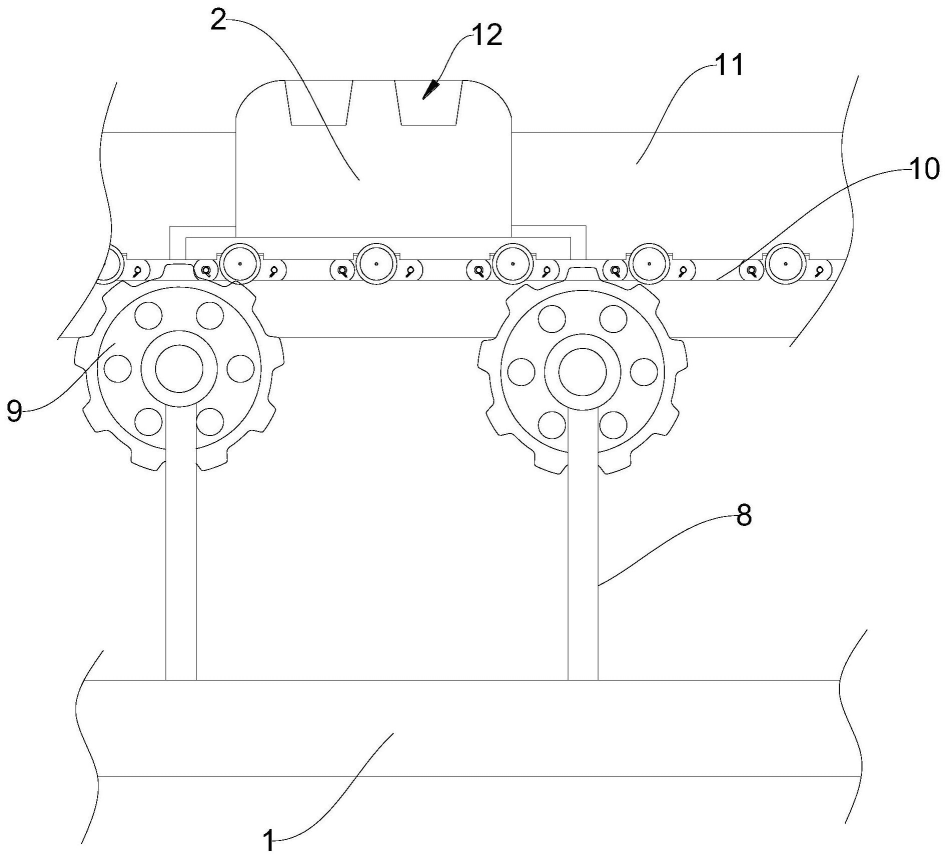

进一步地，在本实用新型中，上述循环输送机包括设置于上述底座上端的机架，上述机架转动设置有驱动链轮，上述驱动电机的驱动端连接上述驱动链轮，上述驱动链轮外侧设置有链条，上述链条上端连接上述放置台。

进一步地，在本实用新型中，上述链条两侧相对设置有连接于上述机架的挡板，上述挡板上端低于上述放置台上端。

进一步地，在本实用新型中，上述放置台上端开设有多个放置槽。

进一步地，在本实用新型中，上述速度检测装置包括激光传感器，上述激光传感器连接有控制器，上述控制器电连接于上述驱动电机。

进一步地，在本实用新型中，上述底座靠近上述储存箱的一侧设置有操作台。

进一步地，在本实用新型中，上述循环输送机的循环输送路径为O形。

相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：

通过本实用新型中的技术方案，使得补给品呈现与参赛者奔跑方一致的单向移动时，循环输送机使得补给品出现与参赛者同步移动的状况，而且通过速度检测装置能够进一步检测对应参赛者的移动速度，进而进一步调整循环输送机的输送线速度，使得补给品的输送线速度与运动员大致保持相同，能够进一步方便参赛者选取补给品，防止选取补给品过程中影响参赛者的比赛节奏。
