名称：一种可清洗口琴的超声波清洗机

专利人： 何礼明

专利号： CN202222466059.2

技术领域

本发明属于超声波清洗机技术方向，具体涉及一种可清洗口琴的超声波清洗机。

背景技术

口琴是一种便于随身携带的小型乐器，口琴从发明以来至今快200年，由于易带易学，国内外目前仍存在一大批口琴爱好者，我国乐器协会口琴专业委员会至今每年召开一次年会，各大小城市、高校时常有口琴爱好者集结活动。据有关统计，全国及国外分别约有近一千万名口琴爱好者。然而口琴不同于铜管乐和箫笛等仅用吹来演奏的乐器，口琴是一种吹吸并用的乐器，假如用过的口琴清洁不干净，下次再用时会把脏物细菌吸进肚子里对身体不利。而通常吹完口琴以后就把它放在水龙头下冲洗一下，抹干晾干待用。或者过一段时间把口琴拆开逐个零件清洗。原始简单的自来水冲洗方法不容易把口琴清洗干净，口琴格子内部不容易擦拭。簧片两面安装，背面的簧片被琴壳遮挡不易冲洗。有的人会用加压水龙头来冲洗口琴，但高压水流容易把簧片冲至变形而失音。拆开来洗当然会洗得比较彻底，但拆洗一是繁锁二是容易造成零件混乱或遗失损坏。

超声波清洗技术已广泛应用于工业生产领域，超声波清洗多孔隙的物件效果相当好，特别适合清洗口琴。结构简单的小型超声波清洗机已逐渐进入家庭，为人们清洗眼镜首饰等小物件带来极大方便。遗憾的是目前家用超声波清洗机没有为清洗口琴而设计。全国近一千万口琴爱好者中绝大多数以及国外近一千万口琴爱好者的半数左右，合计共约一千伍佰万人使用24/28孔复音(重音)口琴，至今没有一种合适的清洗器材为之服务。(国外口琴爱好者约有半数左右用十孔的布鲁斯口琴可用普通的家用超声波清洗机清洗。)现行的家用超声波清洗机必须作一些改进，才能有利于打开这一方市场。

发明内容

本发明的目的在于针对现有的装置设计一种可清洗口琴的超声波清洗机，以解决上述背景技术中提出的问题。

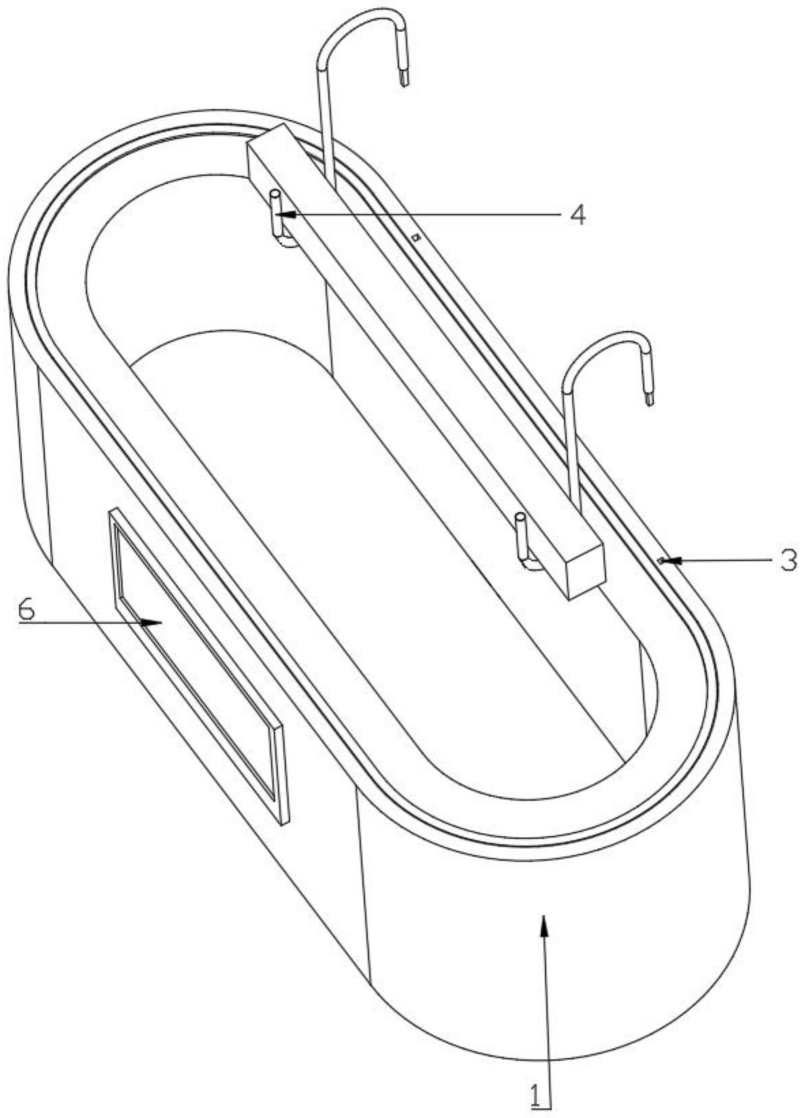

为了解决上述技术问题，本发明提供如下技术方案：一种可清洗口琴的超声波清洗机，包括清洗机本体，所述清洗机本体的空腔设有清洗槽，所述清洗机本体的一侧外壳垂直方向上设置有插入孔，所述插入孔的内部卡接有支架，所述清洗槽的底面外侧粘接有超声波换能器，所述清洗机本体的空腔内设置有超声波驱动电路和控制电路板，超声波驱动电路和控制电路板与超声波换能器电连接。

本发明进一步说明，清洗槽与清洗机本体通过防震胶条柔性连接。

本发明进一步说明，控制面板可设置在清洗机本体的立面或顶面，控制面板启动超声波驱动电路和控制电路板进行工作。

与现有技术相比，本发明所达到的有益效果是：

本发明通过在清洗机壳体设置可拆装支架，支架末端成挂勾状摆放口琴没入清洗液中，相当于由机壳支承口琴，避免口琴重量全部压在清洗槽底面，减轻了清洗槽和换能器的负荷并避免了琴身与清洗槽的摩擦，同时避免了析出的污物沉淀附着于口琴上，提高了口琴的清洁效果。本实用新型的清洗槽通过防震胶条与机壳粘结，避免超声波能量传递到整个机器，提高了清洗效率，减少了工作时机器的振动。
