名称：柔性显示屏展开结构

专利人： 关伟核

专利号： CN201920789329.9

技术领域

本实用新型属于显示屏技术领域，具体涉及一种柔性显示屏展开结构。

背景技术

柔性显示屏是一种可以弯曲的屏幕装置，随着社会的发展，已经出现了能够弯曲180的薄的显示屏，这种显示屏属于现有技术，但是现有技术中缺乏一种有效的能够帮助显示屏展开的装置，现有技术中的展开方式都是通过旋转的方式来旋转显示屏，会在旋转的地方出现缝隙，影响使用。

实用新型内容

为了解决现有技术存在的上述问题，本实用新型目的在于提供一种柔性显示屏展开结构。

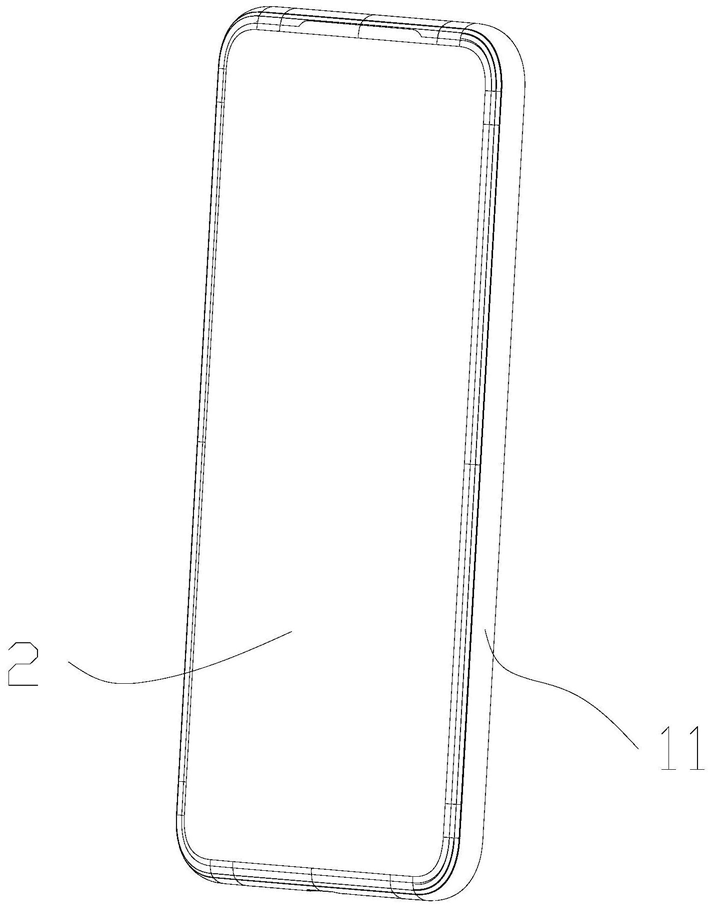

根据本实用新型的一个方面，提供了一种柔性显示屏展开结构，包括柔性屏主体、壳体和连接装置，柔性屏主体的至少一部分以缠绕的方式设在壳体内，柔性屏主体的一部分用于伸出壳体，柔性屏主体通过连接装置进行伸长。

本实用进行可以通过连接装置将柔性屏主体进行伸长，伸长后的柔性屏主体可以正常使用，而且伸长后的柔性屏主体是一个整体，柔性屏主体不会有缝隙，可以有更好的使用体验。

在一些实施方式中，连接装置包括第一转动杆、扭簧和第二转动杆，扭簧和第二转动杆均设在壳体内部，第一转动杆与壳体的一侧转动连接，第一转动杆的上下两端均设有齿结构，柔性屏主体设有边框，边框围绕在柔性屏主体上，边框上设有与齿结构相匹配的卡槽，柔性屏主体缠绕在第二转动杆上，柔性屏主体的一端伸出壳体，第二转动杆与壳体的内部转动连接，扭簧的外圈固定在第二转动杆的一端上。由此，柔性屏主体可以缠绕在第二转动杆上，同时柔性屏主体的一端可以伸出壳体，因此，当需要伸长柔性屏主体时，只需要拉着柔性屏主体处的边框，缠绕在第二转动杆上的柔性屏主体通过边框上的卡槽，逐渐沿着齿结构进行拉长和伸长。

在一些实施方式中，还包括转动轴，转动轴的两端均呈弯折形，第一转动杆设在转动轴的中间部分上，第一转动杆通过转动轴与壳体的一侧转动连接。由此，第一转动杆可以通过转动轴绕着壳体的一侧进行转动，缠绕在第二转动杆上的柔性屏主体可以通过第一转动杆的转动逐渐拉长和展开，第一转动杆的齿结构可以起到引导柔性屏主体的作用。

在一些实施方式中，柔性屏主体用于伸出壳体的长度为壳体宽度的两倍。这种长度的柔性屏主体方便使用。

在一些实施方式中，连接装置包括第二转动杆和扭簧，第二转动杆和扭簧均设在壳体中，柔性屏主体设有边框，边框围绕在柔性屏主体上，柔性屏主体缠绕在第二转动杆上，柔性屏主体的一端伸出壳体，第二转动杆与壳体的内部转动连接，扭簧的外圈固定在第二转动杆的一端上。由此，柔性屏主体可以缠绕在第二转动杆上，同时柔性屏主体的一端可以伸出壳体，因此，当需要展开柔性屏主体时，只需要拉着柔性屏主体处的边框，缠绕在第二转动杆上的柔性屏主体可以拉长和伸长。

在一些实施方式中，还包括设在壳体中的滑槽，滑槽有两个，分别位于壳体的上下两端处，柔性屏主体的上端用于设在上面的滑槽中，下端用于设在下面的滑槽中。由此，滑槽起到引导柔性屏主体拉长和伸长的作用。

在一些实施方式中，还包括按钮，按钮用于卡住第二转动杆。由此，柔性屏主体拉长和伸长时，柔性屏主体会拉动第二转动杆转动，而由于第二转动杆的一端与扭簧的外圈固定相连，因此，扭簧处于扭转的状态，扭转的扭簧会对第二转动杆有扭转力，为了防止第二转动杆自行转动，使得柔性屏主体再次缠绕在第二转动杆上而影响使用，可以增加按钮，按钮可以卡住第二转动杆，使得第二转动杆无法转动，柔性屏主体不会自行缠绕在第二转动杆。
