名称：一种便携式中置柜接地装置

专利号：201920014304.1

专利人：谭加新

技术领域

本实用新型涉及电力系统常用安全工具，具体涉及一种便携式中置柜接地装置。

背景技术

根据国家及电力行业相关电力安全规程规定，工作人员在电力设备上工作时，在可能送电到工作地点的各个方向必须装设三相短路接地线，这是保护工作人员在工作地点防止突然来电的可靠安全措施，同时设备与系统断开后剩余的电荷，亦可因接地而放尽。高压中置柜是目前10kV配电系统常用的电气设备，由于其设备均安装在封闭的金属柜体内，且需要装设三相短路接地线的导体部位绝大部分为垂直于柜门的管状导体，采用常规的便携式三相短路接地线无法装设。现有技术是每个配电室根据手车设备的规格及数量配置相应的专用接地手车，接地手车的动触头与车体连接，车体与柜体直接接触，而柜体直接与配电室接地网相连，将接地手车推入柜内动触头插入柜内静触头后便实现将需要检修的设备三相短路接地；另一种便携式中置柜接地线的导体端卡爪采用拉簧的拉力使卡爪直接卡在静触头上实现接地。

由于高压中置柜手车设备规格各异，采用专用接地手车便要根据手车设备的规格及数量配置相应数量的接地手车，一方面占用了配电室有限的空间，使检修、运行空间变得狭窄，另一方面又增加了生产成本，再则由于接地手车需要人工抬上转运小车上方能操作至柜内完成将需要检修的设备三相短路接地，且接地手车的重量大多在100公斤左右，无疑增加了员工的劳动强度，还存在人身伤害风险；而另一种便携式中置柜接地线虽然使用较为方便，也减轻了员工的劳动强度和不占用配电室空间，但由于其导体端卡爪采用拉簧的拉力使卡爪直接卡在静触头上，不同规格的静触头需要配置不同口径的卡爪，且易造成静触头表面镀层损伤，故现有技术存在改进之处。

实用新型内容

为解决上述技术问题，本实用新型提出了一种便携式中置柜接地装置，通过沿卡盘座均匀分布设置的三个导轨与其组成螺旋副径向滑动的三只卡爪反向弧面撑紧静触头管内壁，卡盘座与接地导线连接使需要检修的设备三相短路接地，同时实现中置柜接地便携、通用、无损静触头表面镀层的目的。

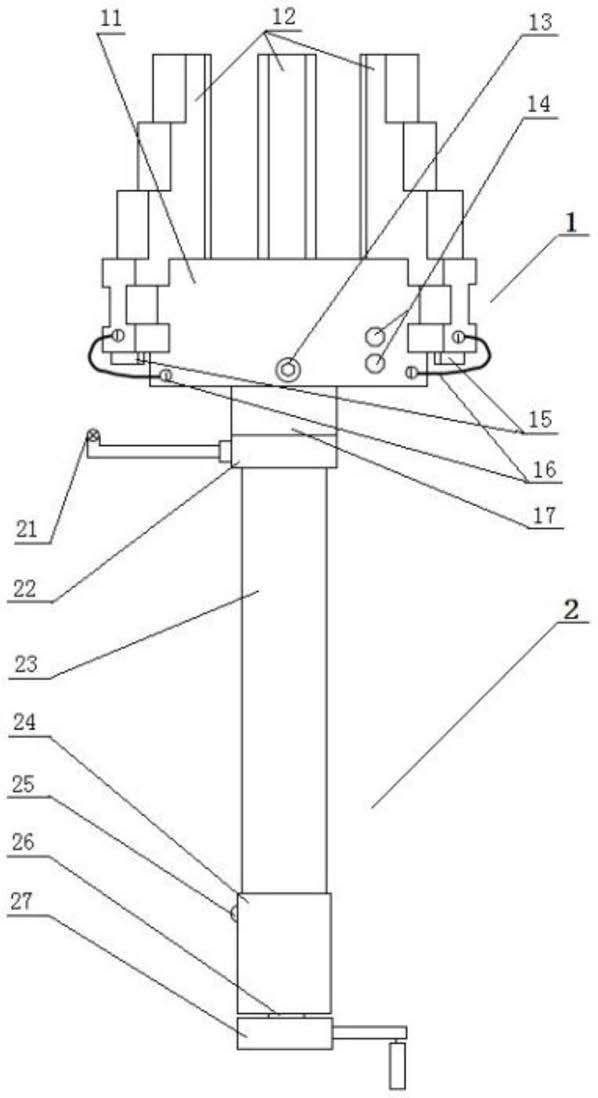

为达到上述目的，本实用新型的技术方案如下：一种便携式中置柜接地装置，包括有卡盘体和操作杆，所述卡盘体包括有卡盘座、设置在所述卡盘座内可正反向旋转的螺旋盘以及与所述螺旋盘啮合均匀分布的三只卡爪，所述卡盘座正面沿半径方向均匀开设有与所述卡爪组成移动副的导轨，所述螺旋盘正面设置有矩形螺旋槽与所述卡爪上设置的弧面矩形齿组成螺旋副，所述螺旋盘开设有传动接口；所述操作杆包括有绝缘管和转动设置在所述绝缘管内的绝缘转动杆，所述绝缘转动杆一端设置有旋转手柄，另一端设置有与所述传动接口配合的传动插接头。

通过采用上述技术方案，先将接地导线分别连接在三个相同的卡盘体上，再将操作杆上的插接头插入卡盘体上的插接孔，使操作杆与卡盘体连为一体便组成了一组便携式中置柜接地装置，这时绝缘转动杆的传动插接头与螺旋盘上的传动接口已处于插接配合状态，卡爪上设置的三个弧面台阶可满足不同规格静触头管内径的要求，根据静触头内径的大小插入卡爪相应弧面台阶，正向转动旋转手柄使绝缘转动杆旋转带动螺旋盘顺时针转动后与螺旋盘啮合的三只卡爪同时沿卡盘座上设置的导轨作径向离心滑动，使三只卡爪将静触头管内壁撑紧固定，通过连接在卡盘座上的接地导线实现将需要检修的设备处于接地状态，反向转动旋转手柄使绝缘转动杆旋转带动螺旋盘逆时针转动后，三只卡爪同时沿卡盘座上设置的导轨作径向向心滑动，三只卡爪脱离静触头管内壁，取出卡盘体解除设备接地状态。

本实用新型进一步设置为：所述绝缘管外一端设置有照明灯，另一端设置有防滑套，所述防滑套上设置有用于控制所述照明灯的遥控开关。便于准确将卡爪插入静触头管内壁同时检查卡爪与静触头管内壁撑紧固定的情况，设置在防滑套上的遥控开关既保证了所述操作杆的绝缘强度要求，又能方便控制所述照明灯。

本实用新型进一步设置为：所述卡爪与卡盘座之间用软连接导线连接。以降低接地回路电阻，提高接地效果。

本实用新型进一步设置为：所述传动接口呈内六角结构，与所述绝缘转动杆一端设置的外六角结构的传动插接头插接配合。

本实用新型进一步设置为：所述卡盘座侧面与连接盘用固定螺丝固定，所述连接盘上设置的插接孔呈内六角结构并开设有卡嵌槽与所述绝缘管一端设置呈外六角形并装设有定位珠的插接头插接。将螺旋盘封闭在卡盘座处于可正反向旋转的状态，使所述插接头既能方便插入所述插接孔，又使得所述操作杆与所述卡盘体之间不会发生转动和松动，还能方便的将所述操作杆从所述卡盘体上取下。

本实用新型进一步设置为：所述绝缘管的两端分别设置有轴承,所述轴承与所述绝缘转动杆组成转动副。使所述绝缘转动杆转动平稳且减少转动时产生的摩擦力。

本实用新型进一步设置为：所述旋转手柄与绝缘转动杆固定连接。

本实用新型进一步设置为：所述卡爪设置有三个弧面台阶适用于不同管径的静触头。

本实用新型进一步设置为：所述卡爪撑紧管状导体内壁时设置为三只，夹持扁状导体时设置为两只
