名称：水浮力发电机

专利人： 周望一

专利号：202310996161.X

技术领域

本发明涉及发电机技术领域，尤其涉及水浮力发电机。

背景技术

电能是人类生活不可或缺的东西。目前世界上发电的主要形式有火力发电,水力发电、风力发电、太阳能发电和核能发电等。然而水力发电、风力发电都十分有限﹔太阳能发电不仅成本高,且在设备制造过程中也会造成很大污染；而核电站不仅投资大,而且在近来短短的几十年内,已经给人类带来了巨大的灾难。囚此据目前形势来看,发电形式仍要以火力发电为主。

而火力发电两大负面特点是:高能耗和高污染。但相对于水力发电、风力发电、太阳能发电和核能发电等来说,火力发电仍具有很大优势。但火力发电的高能耗和高污染是不可避免的,这也是当今世界上资源、环保方面的两大难题。

通常的水力发电方式就是利用水力(具有水头)推动水力机械(水轮机)转动，将水能转变为机械能，在水轮机上接上另一种机械(发电机)随着水轮机转动便可发出电来，这时机械能又转变为电能。水力发电在某种意义上讲是水的势能转化为机械能，最终转化为电能的过程。发电过程中主要利用了水的势能，而水的浮力这一天然性能并没有得到有效利用，水浮力发电机在使用过程中电能的转换率较低，可利用的自然资源利用率较低，且为解决上述问题，本申请中提出水浮力发电机。

发明内容

本发明提出水浮力发电机，以解决背景技术中存在的技术问题。

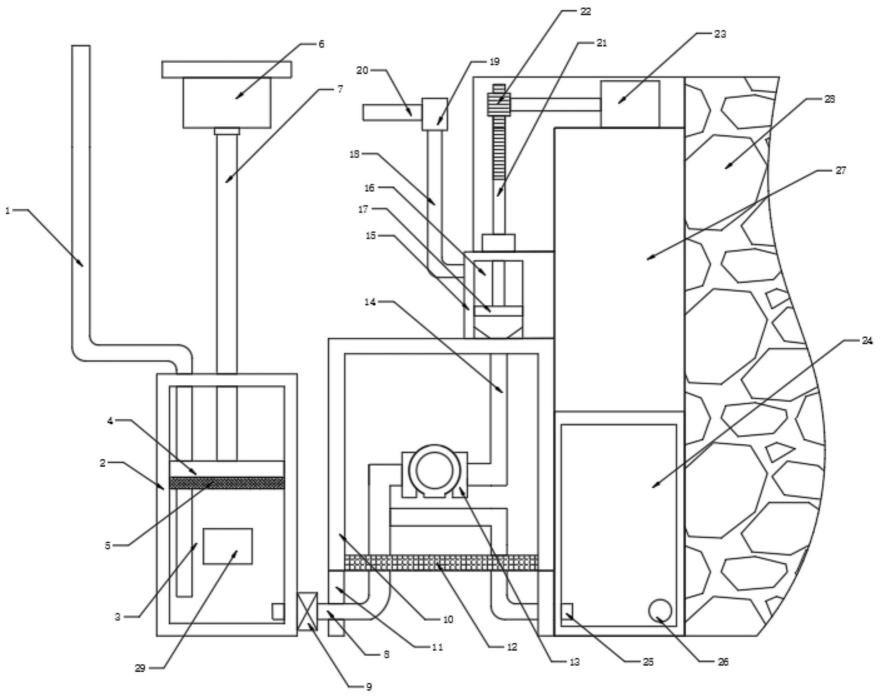

为解决上述问题，本发明提出了水浮力发电机，包括针管式气罐、储气室、涡轮组件、排气罐、排水储气罐和水坝，所述针管式气罐内部开设有抽气槽，且抽气槽内设置有第一活塞，第一活塞上侧设置有固定杆，固定杆贯穿针管式气罐设置有浮力仓，所述抽气槽内部设置有活塞发电机，且针管式气罐左侧侧设置有进气管，针管式气罐右侧下方设置有送气管，且送气管与针管式气罐之间设置有单向阀，针管式气罐一侧设置有储气室，所述储气室下方设置有支撑块，支撑块位于储气室下方四角，储气室内部设置有涡轮组件，储气室下方设置有滤网，储气室上一侧设置有排气罐，排气槽内部设置有第二活塞，第二活塞上贯穿排气罐设置有调节杆，排气罐一侧设置有出气管，出气管上设置有防水套，且防水套中部设置一侧上设置有放气管。

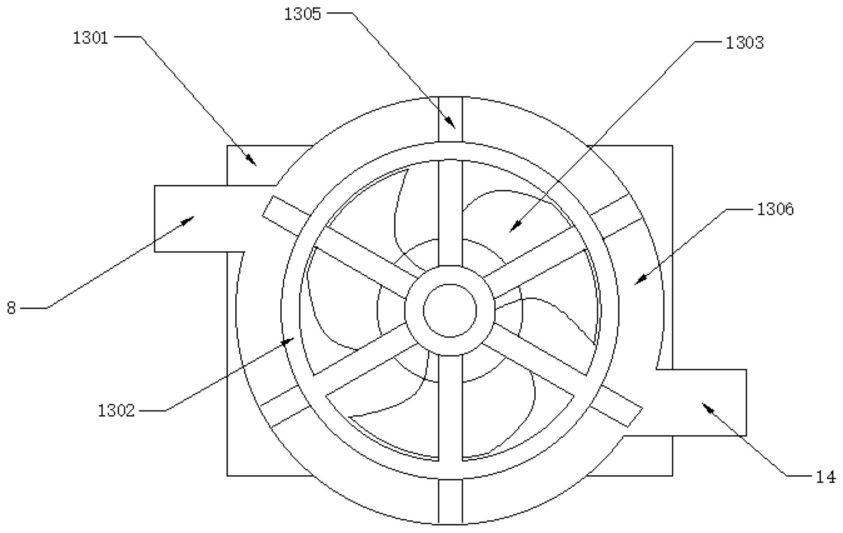

优选的，所述涡轮组件是由壳体、安装架、叶片、传动轴和传动叶片组合而成，所述壳体内设置有安装架，且安装架上设置有叶片，且叶片下方设置有传动轴，所述传动轴远离叶片的一侧设置有传动叶片，所述壳体内部开设有传动槽，且传动叶片位于传动槽上，且传动叶片与传动槽之间设置有垫片，所述传动槽一侧设置有送气管，另侧传动槽设置有排气管；

优选的，所述水坝一侧设置有固定架,固定架上侧设置有电机，电机的输出端固定连接有传动轮，且调节杆一侧表面呈齿条机构，传动轮与调节杆之间齿轮相互匹配；

优选的，所述固定架下方设置有排水储气罐，排水储气罐左侧设置有输送管，输送管远离排水储气罐的一侧位于送气管上，且排水储气罐一侧设置有排水管；

优选的，所述第一活塞和第二活塞下方设置有橡胶垫，且橡胶垫与抽气槽和排气槽大小相互匹配；

优选的，所述储气室下方设置有支撑块，支撑块位于储气室下方四角，且储气室下方设置有滤网；

本发明的上述技术方案具有如下有益的技术效果：

1.空气于传动槽内部，风能带动传动叶片进行转动，且传动叶片上设置有传动轴，通过传动轴能够带动叶片进行转动，从而实现浮力对内部空气进行循环发电，且涡轮组件与水体接触能够通过液体流动带动叶片进行转动，进一步提高涡轮对电的转换率。

2.针管式气罐内第一活塞受上侧浮力仓影响，受到了水的浮力从而往上挤压，通过针管式气罐左侧的进气管将外部空气压缩至针管式气罐内部，输送管与送气管相互连接，从容提高气体强度，且抽气槽内部设置有活塞发电机，采用压缩空气作为动力，推动活塞做功发电。
