名称:鱼竿防脱装置及钓具   鱼竿防脱装置       鱼竿防脱装置及钓具

专利号:CN201711239335.  CN201730565527.3   CN201721645534.5

专利权人:张松表

项目介绍:本发明的目的在于提供一种鱼竿防脱装置及钓具,以解决现有技术中存在的失手绳与鱼竿的连接不便,使失手绳不能发挥良好的作用的技术问题。
本发明提供的鱼竿防脱装置包括第一连接件和第二连接件;
所述第一连接件的一端与所述鱼竿的端部相连,另一端与所述第二连接件通过卡扣机构配合连接;
所述第二连接件与失手绳相连。

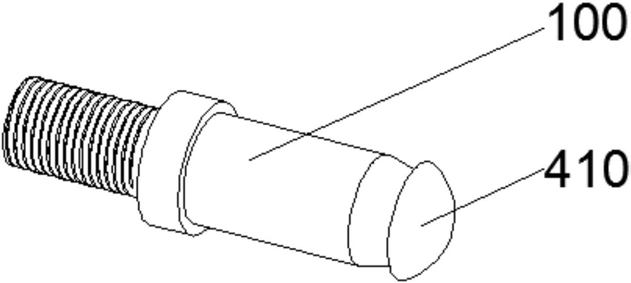

进一步的,所述卡扣机构包括设于所述第一连接件的一端的扣头以及设于所述第二连接件上的与所述扣头的结构相配合的卡子。
进一步的,所述卡子至少设有一个;
所述卡子设有多个时,多个所述卡子沿所述第二连接件的周向均匀设置。

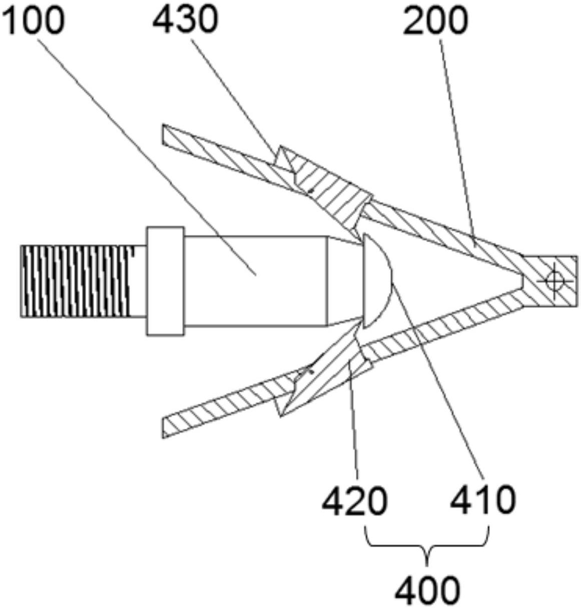

进一步的,所述第二连接件具有内腔,所述第二连接件靠近所述扣头的一端具有开口,所述开口与所述内腔连通;
所述卡子设于所述第二连接件的侧壁上;
所述扣头通过所述开口伸入所述内腔中与所述卡子卡接。

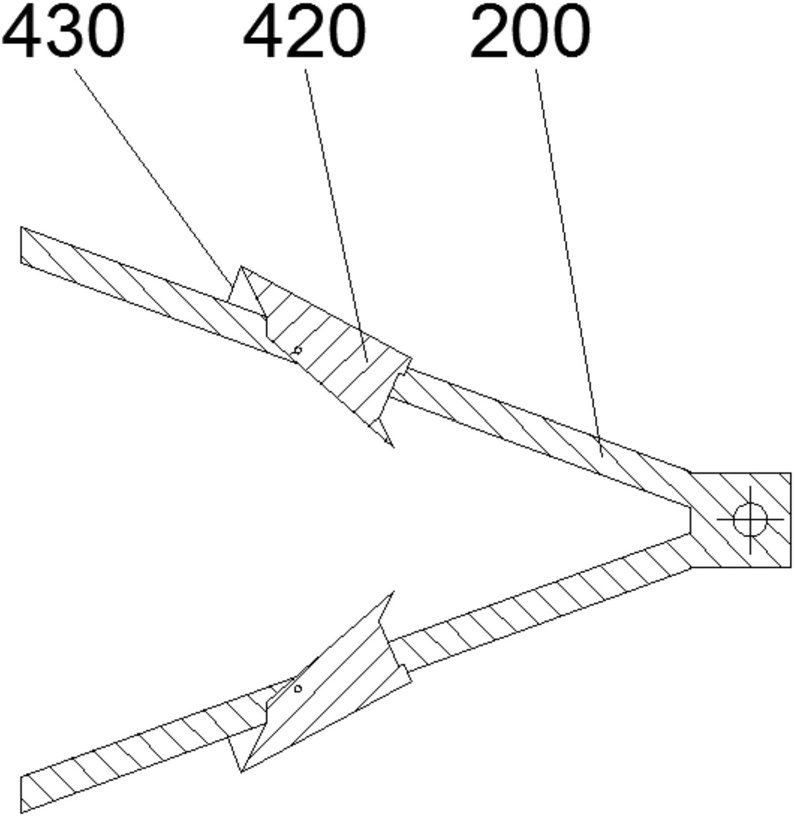

进一步的,所述卡子与所述第二连接件铰接;
所述卡子的一端伸入所述内腔中,另一端伸出所述第二连接件的侧壁;
伸出所述第二连接件的侧壁的所述卡子的一端与所述第二连接件的侧壁通过复位件相连。
进一步的,所述复位件包括复位弹簧。

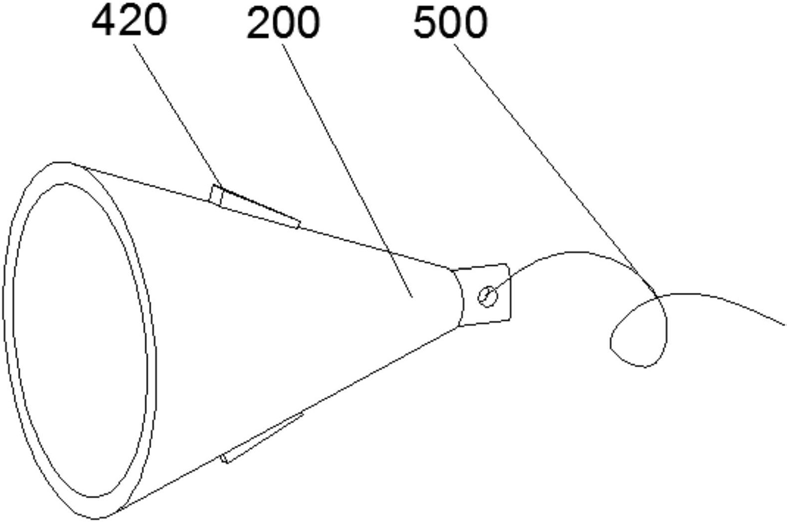

进一步的,所述第二连接件包括锥形壳体,所述开口设于所述锥形壳体的口部。
进一步的,所述失手绳与所述锥形壳体远离所述开口的一端相连。

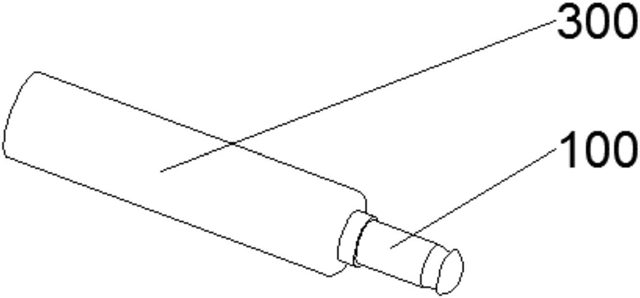

进一步的,所述第一连接件的一端与所述鱼竿的一端通过螺纹连接。
本发明提供的钓具,包括如上述技术方案中任一项所述的鱼竿防脱装置。
本发明提供的鱼竿防脱装置包括第一连接件和第二连接件,第一连接件与鱼竿相连,第二连接件与失手绳相连,第一连接件与第二连接件相连。
具体地,第一连接件的一端与鱼竿靠近手持部的端部相连,第一连接件与鱼竿的连接应不影响鱼竿手持部的正常使用功能,第二连接件与失手绳的一端相连,失手绳的另一端与地面固定地点连接,失手绳应具有一定的长度和韧性,以保证失手绳的功能得以实现。通过第一连接件与第二连接件的相连,将鱼竿与失手绳连接起来,避免了鱼竿被拖走给人们带来的损失,利用失手绳与鱼竿相连,即使鱼竿被拉入水中也依然能够通过失手绳顺利找到鱼竿。
具体地,第一连接件远离鱼竿的一端与第二连接件通过卡扣机构配合连接,利用卡扣机构使得第一连接件和第二连接件能够实现卡接,由于卡接连接准确方便,连接速度快,效率高,并且卡接的连接可靠性也较高,使得人们在发现鱼竿晃动或即将发生脱落时,能够迅速将第一连接件和第二连接件进行卡接连接,使鱼竿与失手绳相连,从而避免鱼竿被拖走,减少断线现象的发生。
相比于现有技术中,失手绳端部的挂钩与鱼竿端部的挂环相连,当突然遇到大风大浪,或是遇到大鱼咬钩过猛不能很好的把握平衡感时,由于挂环的直径较小,很难及时将挂钩与挂环连接,连接不便,使失手绳不能发挥良好的作用,利用卡扣机构能够实现第一连接件和第二连接件的快速连接,从而将鱼竿与失手绳相连,避免鱼竿被拖走或是断线的情况发生,同时,由于第一连接件和第二连接件的连接方便,无需在垂钓过程中时刻将失手绳与鱼竿连接,从而使得人们对鱼竿的使用更加灵活,活动更加方便,也便于携带,给人们带来了良好的垂钓体验。
