名称：被动式单冷空调盘管

专利人： 钟国君

专利号：202011310234.8

技术领域

本发明属于空调末端技术领域，具体涉及一种被动式单冷空调盘管。

背景技术

目前，在应对全球气候变化、保护环境成为全社会共识的背景下，各行各业都在提倡节能减排、低碳生活。建筑领域能耗占全社会总能耗30～40％。建筑内部空调的能耗占建筑运行总能耗的40％～60％，可见空调系统节能在建筑领域、乃至全社会的重要意义。

目前，市场上空调末端设备主要是由风机和盘管组成的强制对流的空调末端设备，其中包括各种类型风机盘管、吊顶空调机、各种风柜机组和组合式空调机组等。他们的共同特点是都依靠风机为空气的流动提供动力，而风机需要消耗电能，需要进行日常检修、维护，运行过程中产生噪音。部分空调末端装置为了提升用户体验需要采取额外的消音、降噪措施，提高成本。

常规空调末端设备需要消耗电能、有噪音、风感强和用户体验差等的缺陷。

发明内容

为了解决上述全部或部分问题，本发明目的在于提供一种被动式单冷空调盘管，用以解决空调末端装置的耗电、有噪音、有风感和用户体验差的问题，以降低空调末端能耗，降低建筑领域总体能耗，为全社会节能减排尽一份力量。

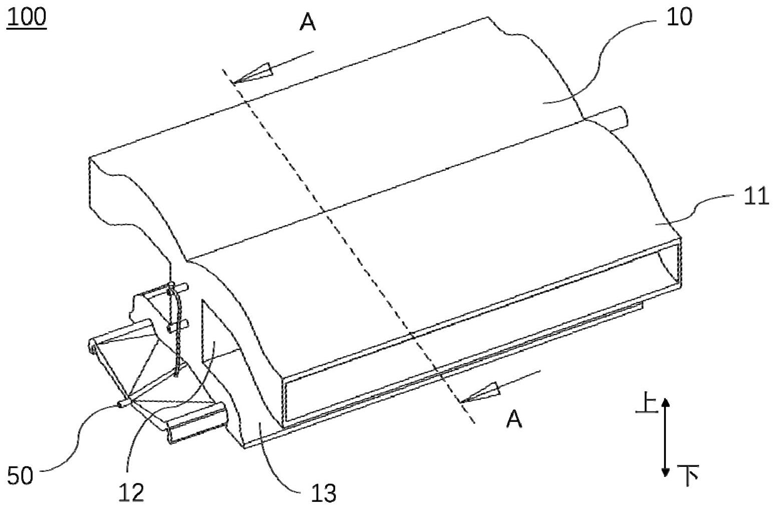

本发明提供了一种被动式单冷空调盘管，包括：箱组，包括自上而下排列且顺序连通的进风箱、盘管箱及出风箱；进风管接口，设在所述进风箱上；出风管接口，设在所述出风箱上；盘管，穿入式设在所述盘管箱内；其中，所述被动式单冷空调盘管构造成当冷媒水进入所述盘管内时不但能通过所述盘管内的冷媒水对所述箱组内的空气进行冷却并迫使冷却的空气通过所述出风管接口排出到所述箱组外，还能通过所述进风管接口将所述箱组外未冷却的空气引入所述箱组内。

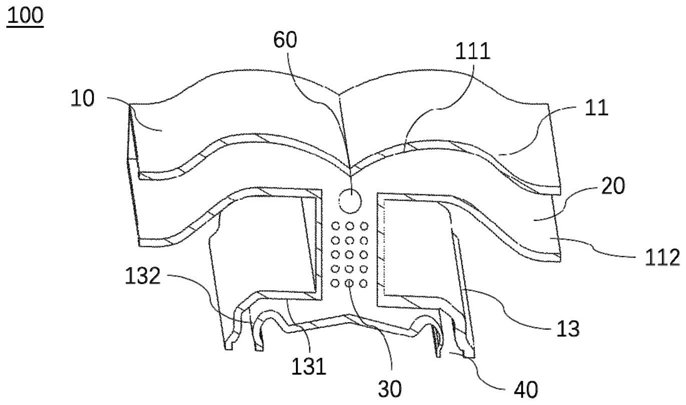

进一步地，所述进风箱包括设在其顶壁上的导流顶面，以及设在其底壁上且夹着所述盘管箱的导流底面，所述导流顶面和导流底面能共同引导所述进风管接口送来的空气进入所述盘管箱内。

进一步地，所述出风箱包括设在其顶壁上且夹着所述盘管箱的顶部引流面，以及设在其底壁上的底部引流面，所述顶部引流面和底部引流面能共同引导所述盘管箱内的空气自然流向所述出风管接口。

进一步地，所述进风管接口的数量为两个，所述导流顶面的中间区域相对于两边区域朝向所述盘管箱所在方向凸出，并使两个所述进风管接口关于所述导流顶面的中轴线镜像对称。

进一步地，所述出风管接口的数量为两个，所述底部引流面具有用于收集冷凝水的至少一个凹陷区，两个所述出风管接口关于所述至少一个所述凹陷区中轴线镜像对称。

进一步地，所述被动式单冷空调盘管还包括设在所述出风箱上且与所述凹陷区相接的排水管接口。

进一步地，在所述箱组与所述进风管接口相接的接口处设有不影响通风的第一支撑构件，在所述箱组与所述出风管接口相接的接口处设有不影响通风的第二支撑构件。

进一步地，所述盘管为带有翅片结构的管束或无翅片结构的管束。

进一步地，还包括包覆在所述箱组外的保温外层。

进一步地，还包括设在所述进风箱上且能将室外空气引入所述箱组内的新风管接口。

由上述技术方案可知，本发明的被动式单冷空调盘管不但能通过箱组内的盘管和进入盘管内冷媒水对箱组内的空气进行冷却并迫使该空气通过箱组的出风管接口排出到箱组外，还能通过进风管接口将箱组外的空气引入箱组内。由于箱组内空气的热量能够被盘管中的冷媒水吸收，箱组内空气的温度会随之降低，而降温的空气因密度增加而被迫持续下沉，直至通过箱组的出风管接口后进入室内用于调整室内温度。在降温的空气脱离时，箱组的内部会产生低压并促使箱组外的空气通过进风管接口进入到箱组内，补充流出该箱组内的空气，实现空气在室内和箱组内的空气循环。由于被动式单冷空调盘管不需要风机便实现了空气在室内和箱组内的循环流动，能够源源不断送出冷空气来给室内降温，这不但保证其可以有效的调整室内空气温度，而且可以减少空调末端电能消耗，降低噪音，降低风感，提高用户体验等。该被动式单冷空调盘管具有无风机、零能耗、无噪音、无风感的优势，是一种节能、舒适的理想型空调末端设备，也是目前大力推广的绿色建筑、被动式建筑、零能耗建筑的理想的选择设备，非常符合国家绿色、可持续的发展理念。
