专利号：201810104379.9
名称：一种清洗干燥机
专利人： 何礼明
技术领域
本发明涉及清洗干燥设备，尤其涉及一种用来清洗眼镜、首饰等小物件的清洗干燥设备。
背景技术
眼镜、首饰等小物件的清洗，通常是用手工擦拭或使用超声波清洗器进行清洗。超声波清洗器固有其独特的优点：物件不大脏腻的情况下，无须加入洗涤剂便可清洗干净，但超声波清洗器也有一定的局限性：如物件太脏，超声清洗后要人工擦拭附在被清洗件表面的残余物，或需要加入洗涤剂，洗完后须经人工冲洗抹干。另外，眼镜店公用的超声波清洗器容易引起交叉污染。
一篇公开号为CN105676481A的中国发明专利申请公开一种全自动眼镜清洁机，包括外壳，外壳内设置超声波清洗池、烘干箱，超声波清洗池位于外壳内的底部，超声波清洗池的上部设置烘干箱，烘干箱的与超声波清洗池相通，烘干箱内设有热气喷头，外壳内的上部安装竖向的电推杆，电推杆的活塞杆朝下并且端部安装眼镜支撑座，眼镜支撑座位于烘干箱的上部，眼镜支撑座的前部设有鼻托，眼镜支撑座的两侧设有耳托，眼镜支撑座的前部的外壳上开设端口，外壳上安装控制盘。该发明专利申请虽然解决的眼镜的自动清洗、干燥问题，但仍存在以下缺陷：1)眼镜支撑座的设置只能用来支撑眼镜进行清洗，难以适用于首饰等其他小部件的清洗。2)由于通过鼻托、耳托来支撑眼镜，对于一些高度近视人员来说，因其不能准确把握鼻托、耳托的位置，取眼镜时容易碰掉眼镜从而导致清洗好的眼镜掉回清洗槽内。3)设置专门的烘干箱、热气喷头，不仅结构复杂，而且功能单一。
发明内容
针对现有技术中存在的问题，本发明的目的在于提供一种结构简单、清洗件取放时不易掉落、功能多样的清洗干燥机。
为达到以上目的，本发明采用如下技术方案。

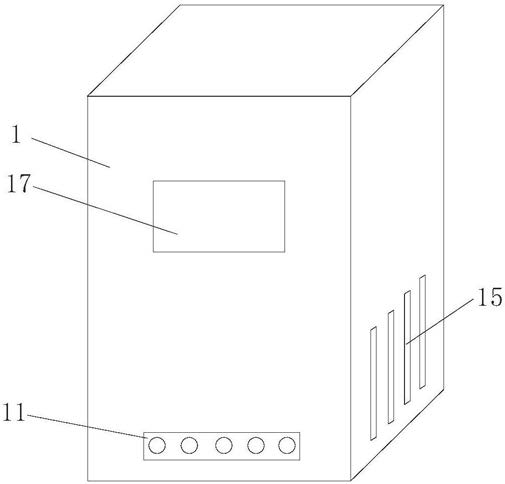

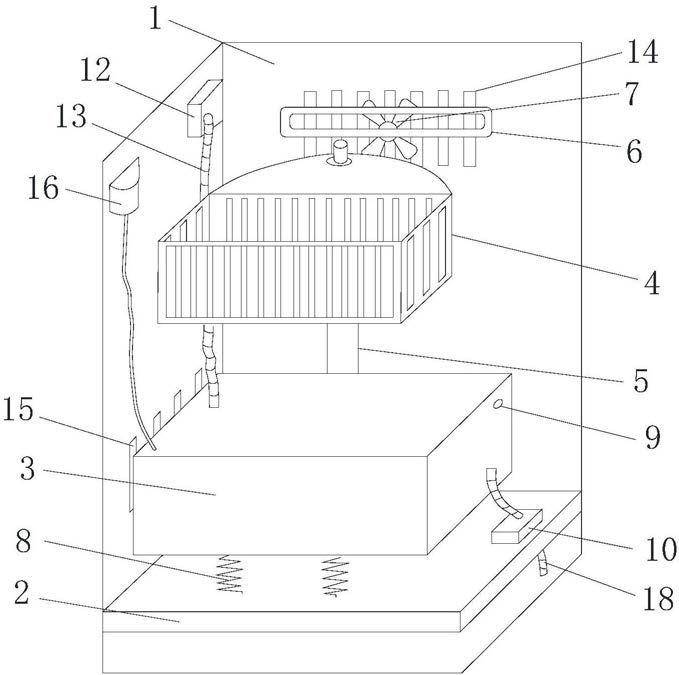

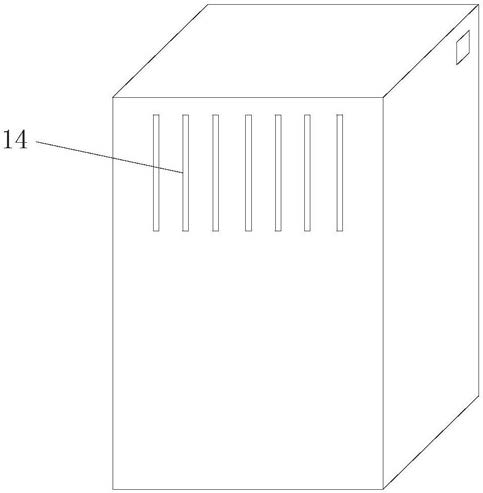

一种清洗干燥机，包括：机壳，安装在机壳内的超声波清洗槽、清洗件承载装置、升降装置、风干装置和控制面板，所述升降装置用来控制所述清洗件承载装置进出所述超声波清洗槽，所述风干装置用来干燥所述清洗件，所述控制面板与所述升降装置、风干装置连接，用来控制所述升降装置、风干装置工作；其特征在于，所述清洗件承载装置为清洗篮，在所述机壳的正面设有取件窗，在所述机壳的上侧设有进风口，在所述机壳的下侧设有干手出风口，所述风干装置对应所述进风口设置，所述风干装置包括配套设置的风扇和发热芯。
作为上述方案的进一步说明，在所述机壳内设有底座，所述超声波清洗槽通过弹簧安装在所述底座上。
作为上述方案的进一步说明，对应所述超声波清洗槽设有进水管和排水管，在所述进水管、排水管上分别设有与控制面板连接的进水电磁阀、排水电磁阀。
作为上述方案的进一步说明，对应所述超声波清洗槽设有洗洁剂存储器，所述洗洁剂存储器通过输送管与所述超声波清洗槽连接，在所述输送管上设有与所述控制面板连接电磁阀，用来控制洗洁剂的供给。
作为上述方案的进一步说明，在所述超声波清洗槽内设有与控制面板连接的水位传感器，所述控制面板根据所述水位传感器反馈的信号控制所述超声波清洗槽的水位高度。
作为上述方案的进一步说明，所述超声波清洗槽由不锈钢材料制成，在所述超声波清洗槽的下外表面镶嵌或粘接超声波换能器并安装电机振子。
作为上述方案的进一步说明，在所述干手出风口上装有与所述控制面板连接的红外感应探头，当所述红外感应探头检测到有人手靠近时，所述控制面板控制所述风干装置工作，从所述干手出风口中吹出干手暖风。
作为上述方案的进一步说明，在所述控制面板上设有电源开关键、清洗键、加洗洁精按压键、清洗中指示灯、清洗完毕指示灯和提醒装置。
作为上述方案的进一步说明，清洗步骤如下：
1)打开所述取件窗，将待洗物件放于所述清洗篮内，关窗；
2)按电源开关键开启电源，按清洗键，所述升降装置带动所述清洗篮下降至所述超声波清洗槽内，所述排水电磁阀自动关闭，所述进水电磁阀开启，注水入所述超声波清洗槽；
3)当水位升至所述水位传感器的检测线，所述水位传感器触发，关闭所述进水电磁阀，所述超声波清洗槽的超声波换能器开始工作，清洗中指示灯点亮；根据需要按压加洗洁精按压键注入洗洁精；所述超声波清洗槽超声工作维持100-300秒后停止工作，开启所述排水电磁阀排水，所述超声波清洗槽排空后，关闭所述排水电磁阀；
4)开启所述进水电磁阀注水，水满后，关闭所述进水电磁阀，所述超声波清洗槽的电机振子开始工作，振荡20-60秒，然后排空所述超声波清洗槽；
5)重复步骤4)一次以上；
6)启动所述升降装置带动所述清洗篮上行，启动风干装置一段时间，整个清洗过程结束，清洗完毕指示灯亮并发出讯响。
作为上述方案的进一步说明，所述风干装置的热风温度在60℃左右。
本发明的有益效果是：
一、结构简单合理，把物件清洗与干手的双重功能组合为一台机器，可安装在卫生间的墙壁上而不占用台面空间，适宜于家庭拥有或配置于酒店客房。
二、物件清洗过程：洗涤-冲净-吹干，全程自动完成。每次清洗完毕自动换水减少二次污染环境和交叉污染。
三、超声波清洗槽与底座弹性连接可减少超声能量传递损耗。
