名称：一种可变径输送套管和医疗器械套装

专利人： 宋勇

专利号：201910698519.4

技术领域

本发明属于医疗器械技术领域，更具体地，涉及一种可变径输送套管和医疗器械套装。

背景技术

腹腔镜手术是一门新发展起来的微创方法，是未来手术方法发展的一个必然趋势。随着工业制造技术的突飞猛进，相关学科的融合为开展新技术、新方法奠定了坚定的基础，加上医生越来越娴熟的操作，使得许多过去的开放性手术现在已被腔内手术取而代之，大大增加了手术选择机会。后腹腔镜手术传统方法是在病人腰部作三个1厘米的小切口，各插入一个叫做"trocar"的管道状工作通道，以后一切操作均通过这三个管道进行；再用特制的加长手术器械在电视监视下完成与开放手术同样的步骤，达到同样的手术效果。两孔法后腹腔镜手术的优点是非常明显的，首先是创伤很小，仅需2个小口，瘢痕很小，这一点对年轻人及爱美的女性来说更值得注意。第二，手术为单刀直入的进入，对周围组织的损伤降至最低，术后发生粘连的机会变小。第三，患者术后伤口疼痛明显减轻。第四，住院天数较少，有的只要2-3天即可出院，7天即可完全恢复健康并投入工作，从而使患者负担费用大大减少，同时医院病床周转率加快。两孔法后腹腔镜及腹腔镜泌尿外科手术目前可以用于下列泌尿外科治疗中，如肾囊肿切除术、隐睾的睾丸引降术、精索静脉高位结扎术等。但在现有的手术操作过程中，经常会碰到大颗粒结石、大直径的组织切除物的取出，由于输送鞘管的直径固定，造成大直径的取出物无法一次取出，需要在腔内进行二次处理，影响手术效率，易造成二次污染；或者是需要对切口进行二次扩口，增大患者的痛苦，使得微创不在微创。因此，有必要提供一种可变径输送套管的技术方案。

发明内容

本发明的一个目的是提供一种可变径输送套管的新技术方案。

根据本发明的第一方面，提供了一种可变径输送套管，包括：

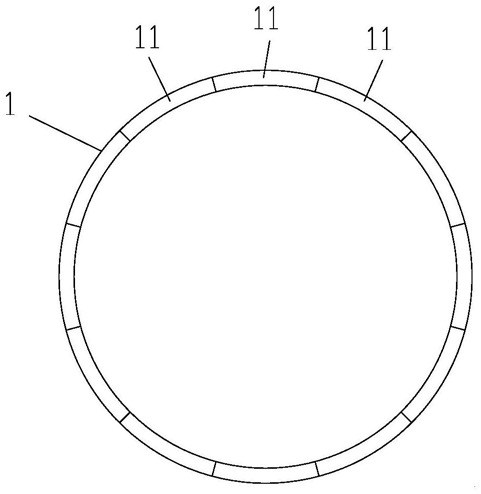

第一输送鞘管，包括弹性连接件和沿着周向方向设置的依次对接的能够支撑并围合成管腔的壁条，所述弹性连接件分别与所述壁条连接使得相邻的壁条之间弹性连接；

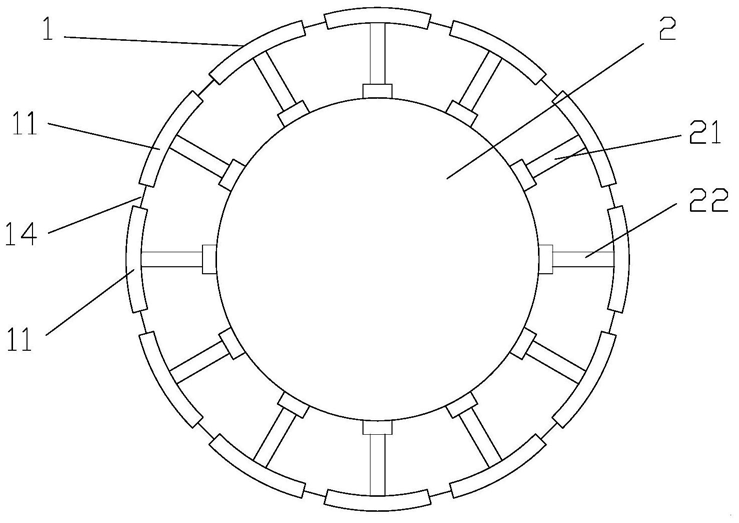

第二输送鞘管，外壁上设置有扩张机构；能够沿输送方向插入所述第一输送鞘管内；所述扩张机构被配置为能够向远离所述第二输送鞘管的外壁方向凸起使得壁条向第一输送鞘管的外侧方向移动，使相邻的壁条局部或全部分离，此时，所述弹性连接件提供使分离的壁条复位的力；

所述第二输送鞘管被配置为用于供医疗器械通过。

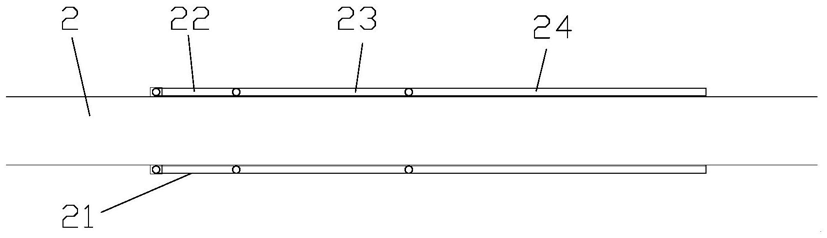

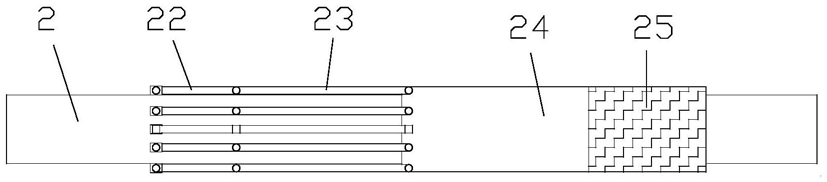

可选地，所述扩张机构包括第一连杆、第二连杆和推动部；所述推动部设置在所述第二输送鞘管的近端并能够沿着第二输送鞘管的轴向方向滑动；所述第一连杆靠近所述第二输送鞘管的近端的远端且第一连杆的一端转动连接在所述第二输送鞘管的外壁上；所述第二连杆位于第一连杆和推动部之间且其两端分别与第一连杆和推动部转动连接；所述第一连杆和第二连杆的数量分别与所述壁条的数量一一对应。

可选地，任一所述壁条相邻的两侧的壁条对称设置，所述第一连杆和第二连杆与所述壁条的中心线对应设置。

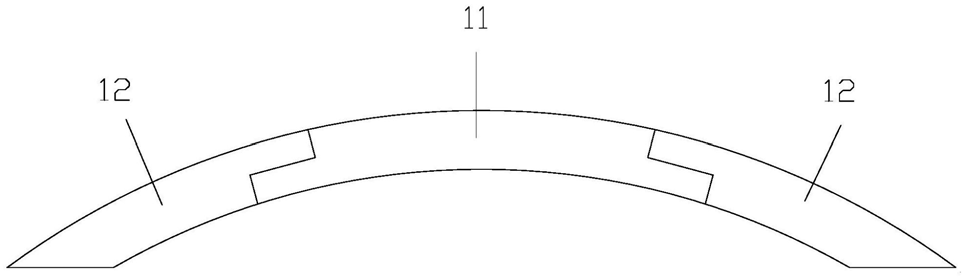

可选地，所述壁条包括第一壁条和第二壁条，所述第一壁条和所述第二壁条相邻设置，所述第一壁条和所述第二壁条的对接处设置有交错配合的凸起部，所述第一壁条和所述第二壁条均对称设置。

可选地，所述弹性连接件设置在所述相邻的壁条之间的对接处。

可选地，所述弹性连接件密封所述相邻的壁条之间的对接处。

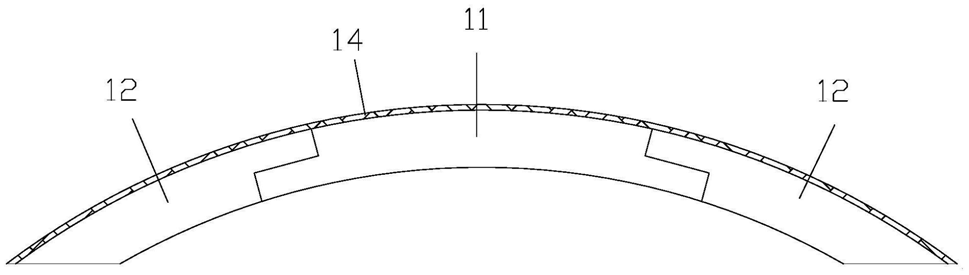

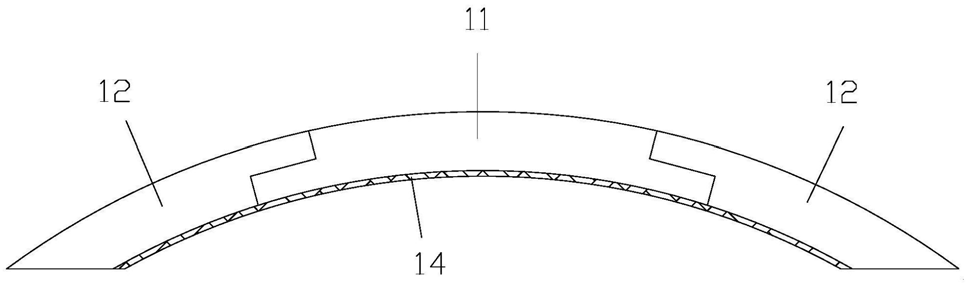

可选地，所述弹性连接件为弹性密封层，覆盖所述第一输送鞘管的内侧或/和外侧。

可选地，制成所述壁条或/和所述第二输送鞘管的材料包括医用塑料。

可选地，制成所述弹性连接件的材料包括医用硅胶、橡胶。

根据本发明的另一个方面，本发明还提供一种医疗器械套装，包括上述的可变径输送套管以及能够穿过所述第二输送鞘管的医疗器械。

通过以下参照附图对本发明的示例性实施例的详细描述，本发明的其它特征及其优点将会变得清楚。
