名称：一种运用于陶瓷批量生产制备石膏模具的石膏车模工具
专利号：202321181683.6
专利人： 高艳杰
项目介绍：本项目主要涉及陶瓷领域同轴类陶瓷模具的制备，此类陶瓷产品模具主要依靠车模机、石膏、车模工具进行制作，本项目最终呈现的是石膏车模工具，其特征是具备支撑、车削、伸缩调节、旋转置换刀片等功能。支撑杆顶部的支点部分为扁圆形橡胶套筒，扩大接触面积的同时橡胶材质又可以增加摩擦力，防止打滑：支撑杆设有两条中心对称的凹槽，与套筒内壁设有的凸状长条贴合，实现套筒纵向自由伸缩，且不会左右旋转；套筒外部设有三棱柱形刀片卡槽，卡槽上部为固定式圆柱形卡柱，下端为可螺丝调节（方便更换刀片）的圆柱形卡柱，三棱柱刀片卡槽和上下圆柱卡柱双重固定刀片，防止刀片旋转和震动；本项目刀片为多边形，通过旋转支撑杆改变刀片和石膏的接触面，实现多角度和多面来满足不同器型车削的多种需求；本项目为一杆式结构，支撑杆顶端可灵活选取车模机三个挡板的所有位置为支点，可多角度、多位置灵活作业。
技术领域
本实用新型涉及陶瓷批量生产过程中制备石膏模具的石膏车模工具。
背景技术
陶瓷作为一传统的物质文化载体已广泛地运用于我们日常生活中，陶瓷制作方式多种多样，有泥条盘筑、拉坯、捏塑、泥片成型、泥板成型、模具成型等，不同成型方式其产品呈现出不同特征并服务于各个领域。如，模具成型制作周期短，效率高，相比于其他成型方式最突出的特征就是可以批量生产且产品规范，满足大多数人的实际需求。
模具成型的生产方式广泛应用于全国各种规模的厂家及作坊，其成型方式是向一密合的空心石膏模具中倒入陶瓷泥浆原料，利用石膏的吸水特性使泥浆附着在模具内壁表面形成泥坯，待泥坯形成一定厚度后倒出多余泥浆，静止至一定硬度后开模取出泥坯，其模具可以反复多次使用制作大小、体量相同的泥坯。
而目前很多厂家和作坊在制作石膏模具时，是使用分开的一根木棍和一把刀具，用一根木棍当做辅助支架，使用时，一手握紧木棍支架的一端，并将木棍支架的另一端支撑在车模机待加工石膏模具旁侧的挡板上，另一手紧握用于车削石膏模具的刀具的刀柄对待加工石膏模具进行车削加工，并将该手搭靠在所述的木棍支架上进行辅助定位支撑，使用非常不便，灵活性差。
实用新型内容
本实用新型提供一种运用于陶瓷批量生产制备石膏模具的石膏车模工具，该石膏车模工具集支撑杆和车削刀具为一体，还能根据需要调整刀具在支撑杆上的位置，加工使用方便。
本实用新型通过以下技术方案实现：

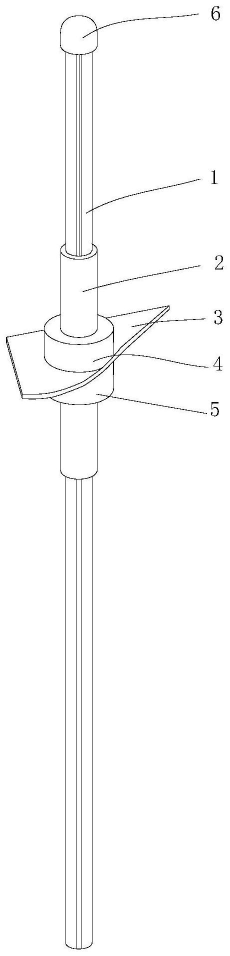

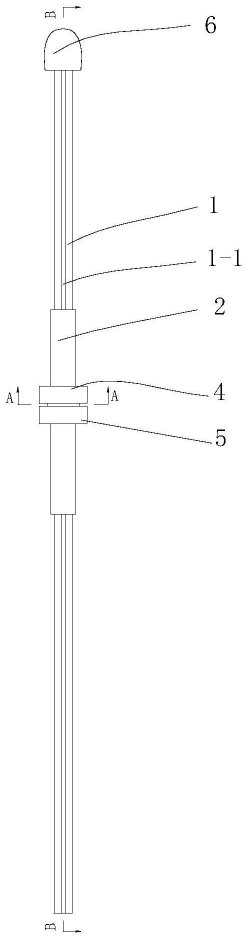

一种运用于陶瓷批量生产制备石膏模具的石膏车模工具，包括支撑杆、轴套、刀具、第一刀具定位柱和第二刀具定位柱；

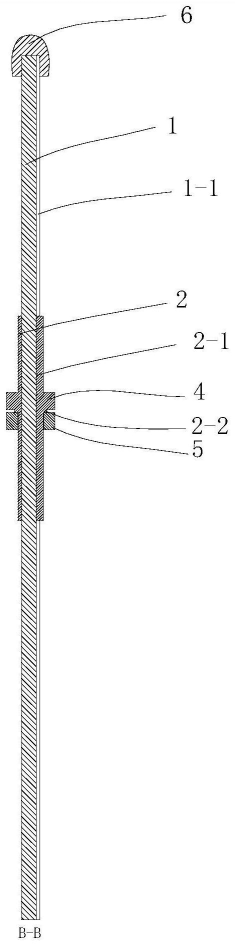

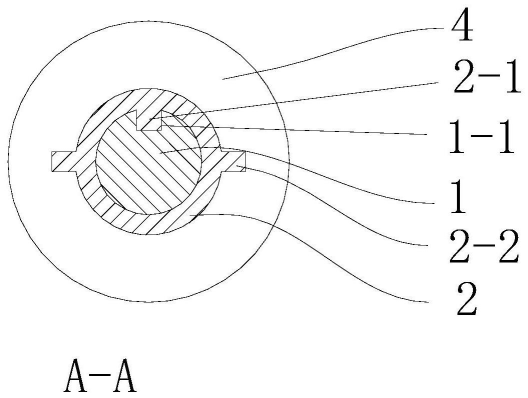

所述的轴套活动套设于所述的支撑杆外周并能沿所述的支撑杆轴向方向移动，所述的支撑杆的外表面设有一道以上沿轴向方向延伸的滑槽，所述的轴套的内表面设有一道以上沿轴向方向延伸的且与所述的滑槽形状大小相匹配的滑块。
所述的第一刀具定位柱固定于轴套外，所述的第二刀具定位柱通过其中部的内螺纹孔套置连接于位于第一刀具定位柱下方的轴套外周。
所述的刀具包括板状的刀体，所述的刀体中设有用于套设在位于第一刀具定位柱下方的轴套外周的通孔。
使第二刀具定位柱与轴套锁紧固定后，所述的刀体夹持于所述的第一刀具定位柱和第二刀具定位柱之间。
安装时，轴套套设在所述的支撑杆外，可以随意调整轴套的在支撑杆上沿轴向方向的位置，然后将刀具套设在轴套外，然后将第二刀具定位柱锁紧固定在轴套外并将刀具夹持在第一刀具定位柱和第二刀具定位柱之间。本实用新型将支撑杆和刀具整合在一起，使用时，一手握紧支撑杆的一端，并将支撑杆的另一端支撑在车模机旁侧的挡板上，将刀具靠近在旋转的模具，实现对模具的车削，使用方便。
进一步地，为了防止在车削时刀具在轴套外沿周向方向转动，本实用新型进一步优选如下方案：

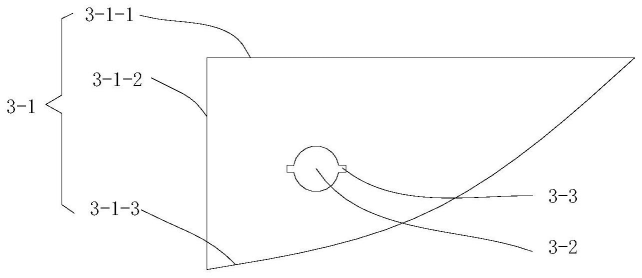

在轴套用来套接刀具通孔部位的外周面还设有一个以上沿轴套外周方向间隔设置的限位凸起，所述限位凸起位于第一刀具定位柱和第二刀具定位柱之间。
所述的刀具上还设有一个以上沿通孔周向方向间隔设置的且与所述的凸起相匹配的凹槽。
进一步地，为了进一步防止在车削时刀具在轴套外沿周向方向转动，本实用新型还可以选择如下方案：

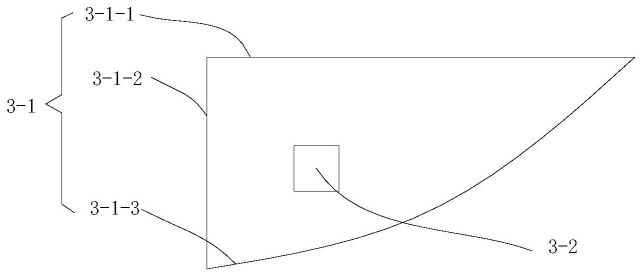

刀具的通孔的形状是多边形，位于第一刀具定位柱和第二刀具定位柱之间的轴套的截面外周缘形状大小与通孔的形状和大小相匹配。
刀具的通孔的形状可以是三角形、正方形等其它非圆形。
进一步地，为了增加支撑杆与车模机旁侧的挡板的摩擦力：
所述的运用于陶瓷批量生产制备石膏模具的石膏车模工具还包括套设于支撑杆轴向一端外周和端面外的橡胶帽。
为了方便车削，本实用新型优选如下方案：所述的刀体外轮廓包括两条相互垂直的第一直角平边、第二直角平边以及连接于第一直角平边和第二直角平边之间的呈弧形的弧边，第一直角平边的长度是第二直角平边的1.5-2.5倍。较之前的现有技术，本实用新型具有以下有益效果：
该石膏车模工具集支撑、车削为一体，还能根据需要调整刀具在支撑杆上的位置。在车削使用时，刀具在支撑杆上不会绕周向旋转，方便车削。方便更换刀片、操作灵活、简便。
