名称：用多路电气插头代替回转接头的电动液压吊车

专利人： 栾亚伦

专利号：201820897856.7

技术领域

本实用新型涉及一种行走式电动-液压吊车，具体地说是一种用多路电气插头代替回转接头的电动液压吊车。

背景技术

目前现有的行走式液压吊车均是内燃机驱动底盘行走，吊机的液压油泵安装在底盘上，液压油泵通过取力器获取底盘变速箱的动力来驱动吊臂的仰卧、伸缩、吊机的回转和卷扬以及底盘液压支腿的伸缩。因此吊机与行走底盘之间需要连接液压油路，同时底盘与吊机之间还需要许多电气线路的连接，然而吊机工作时，需相对吊车底盘进行回转，油路和电路均无法直接连接，因此需在吊机与行走底盘之间设置油路和电路的回转接头。油路回转接头处漏油或渗油一直是移动式液压吊车领域难以克服的难题，而电路回转接头在长期使用后也容易发生接触不良的情况。

实用新型内容

本实用新型的目的是提供一种用多路电气插头代替回转接头的电动液压吊车，它的吊机与行走底盘之间不需要再设置液压与电气回转接头，能够大幅降低行走式液压吊车的故障率，吊机的回转和吊臂的卷扬还采用电机驱动，有利于简化设备结构、降低吊车自身成本。

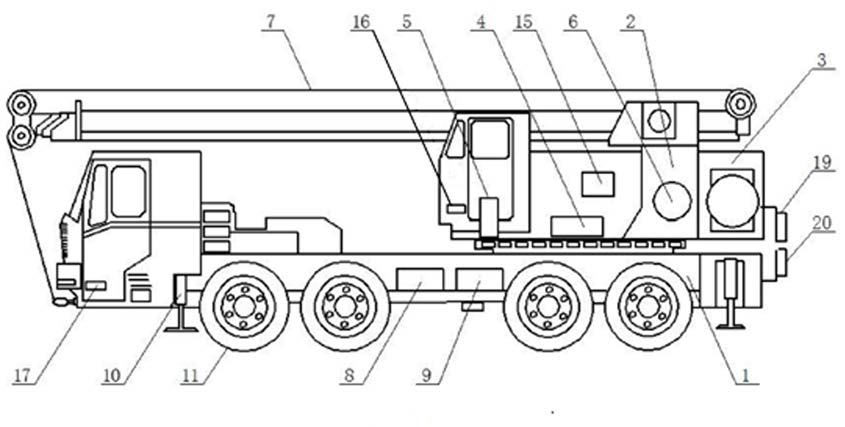

本实用新型为实现上述目的，通过以下技术方案实现：包括吊车行走底盘，吊车行走底盘上安装回转吊机，回转吊机上安装发电机组、吊机电动油泵和液压吊臂，吊机电动油泵能够驱动液压吊臂的仰卧和伸缩，吊车行走底盘上安装支腿电动油泵、行走电机、液压支腿和行走轮，支腿电动油泵能够驱动液压支腿伸缩，行走电机能够驱动行走轮行走。发电机组上设置第一电力输出线路、第二电力输出线路和第三电力输出线路，第一电力输出线路驱动吊机电动油泵，第二电力输出线路驱动支腿电动油泵，第三电力输出线路通过控制器驱动行走电机，回转吊机的控制踏板和吊车行走底盘的油门踏板均通过控制线路与发电机组和控制器连接，行走底盘油门踏板的控制线路、第二电力输出线路和第三电力输出线路上均设置多路插头和多路插座，多路插头和多路插座分离时，行走底盘油门踏板的控制线路、第二电力输出线路以及第三电力输出线路均断开，多路插头和多路插座插合时，油门踏板的控制线路、第二电力输出线路以及第三电力输出线路均导通。回转吊机上还安装有吊机回转驱动电机和卷扬电机，吊机回转驱动电机能够驱动回转吊机在吊车行走底盘上水平回转，卷扬电机能够收放液压吊臂上的钢丝绳，吊机回转驱动电机和卷扬电机均在第一电力输出线路的驱动下工作。发电机组通过充电线路与蓄电池连接，蓄电池的输出线路与液压吊臂和液压支腿的控制电磁阀连接。蓄电池的输出线路上设置外供电源接口。发电机组上设置外供输出电路。

本实用新型的优点在于：吊机与行走底盘之间不需要再设置液压与电气回转接头，能够大幅降低行走式液压吊车的制造成本和故障率，吊臂的回转和卷扬均采用电机驱动，有利于简化设备结构、降低吊车自身成本等。
