名称：一种钢筋骨架距可调式的多层叠合板

专利人：齐齐哈尔大学

专利号：201810059958.6、201810016242.8 、202311093184.6

技术领域

本发明涉及一种装配整体式楼板，尤其是一种多层叠合板。

背景技术

随着城市化、建筑工业化进程的加快，装配整体式建筑的数量越来越多应用范围也越来越广泛。相比于现浇结构，装配整体式结构能够加快施工进度，节省工期，相比于装配式结构，装配整体式结构具有良好的整体性及抗震性能。叠合板作为装配整体式结构中的一种构件，其工程应用越来越广泛。

现有的叠合板预制底板中的钢筋骨架普遍采用直角钢筋桁架，该类型钢筋桁架虽能较好地实现预制构件和叠合层间的连接，实现二者共同工作，但直角钢筋桁架加工复杂、耗费人工且底部主筋间距不可随意调整；叠合板预制底板间相交处由于变形不协调，板缝间易出现裂缝；此外，叠合板预制底板间的连接有待加强。

发明内容

为了克服现有叠合板中预制钢筋桁架施工繁琐、叠合板底板间整体性与刚度的问题，本发明提供一种

钢筋骨架间距可调式的多层叠合板，以单片梯式钢筋骨架为预制底板与叠合层间的连接纽带，预制底板带有边肋，边肋间通过螺栓连接，增强整体性。叠合层底层采用秸秆纤维轻骨料混凝土或再生混凝土，顶层采用普通混凝土，多层叠合而成，材料利用充分，整体工作性能良好。

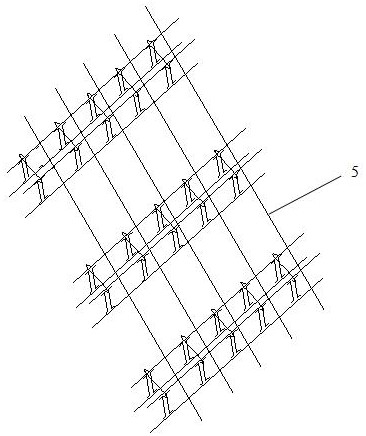

本发明解决其技术问题所采用的技术方案是：一种钢筋骨架间距可调式的多层叠合板，包括预制底板、叠合层底层和叠合层顶层，多层叠合而成。预制底板中的钢筋采用普通钢筋双向配置，连接底板和叠合层间的纵向钢筋骨架由两个单片梯式钢筋骨架通过s形单肢箍筋连接而成，单片梯式纵向钢筋骨架根据需要在适当位置进行设置，间距可根据设计需要进行调整。预制底板纵向边缘设有板肋，板肋内配有由两个单片梯式钢筋骨架组装而成的钢筋骨架，板肋内预留螺栓孔，板肋间通过螺栓孔进行螺栓连接。叠合层底层采用秸秆纤维轻骨料混凝土或再生混凝土，顶层采用普通混凝土。

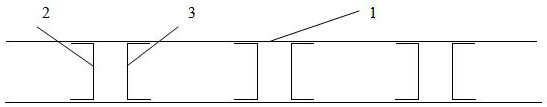

上述的一种钢筋骨架间距可调式的多层叠合板，其单片梯式钢筋骨架由上下两根纵向钢筋通过多组][形钢筋焊接而成。

上述的一种钢筋骨架间距可调式的多层叠合板，除预制底板纵向边缘设有板肋外，可根据需要在底板纵向中部设有板肋，以增强预制底板刚度。

本发明的有益效果是：一种钢筋骨架间距可调式的多层叠合板，连接底板和叠合层间的纵向钢筋骨架由两个单片梯式钢筋骨架通过s形单肢箍筋连接而成，施工便捷且能够根据设计需要调整钢筋桁架间距，增加钢筋与混凝土间的粘结，提高构件承载力；预制底板纵向边缘设有板肋，板肋间可通过螺栓进行连接，能够增加构件的整体性，底板接缝处变形协调，增加叠合层施工期间底板的刚度；叠合层底层由于处于中性层附近，拉压应力较小，采用秸秆纤维轻骨料混凝土或再生混凝土，能够在满足构件安全性的前提下，实现工农业废弃物再利用，绿色环保
