名称：一种电热灶具

专利人：卫国

专利号：202021737323.6

技术领域

本实用新型涉及灶具技术领域，具体涉及一种电热灶具。

背景技术

目前，常用的灶具有天然气灶、煤气灶以及电磁炉，天然气灶和煤气灶存在气体泄漏引发事故的风险，而电磁炉使用时，在电磁炉周围会产生高频谐波辐射干扰。

此外，目前常用的用于烹制食物的工具还有电热锅，但是这种电热锅的锅体和加热器是一体结构，不便于清洗。

实用新型内容

针对现有技术中的缺陷，本实用新型要解决的技术问题是提供一种电热灶具，其无需设置电能形态转换器件，且没有高频谐波辐射干扰。

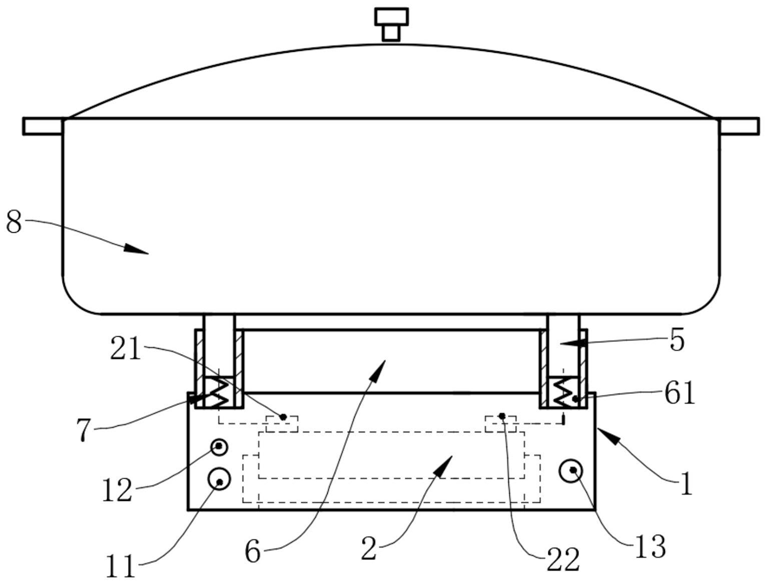

为解决上述技术问题，本实用新型提供的一种电热灶具，包括灶具本体，在所述灶具本体内部设置有变压器，该变压器的输入端与电网连接，该变压器包括第一输出端和第二输出端；所述灶具本体的顶部设置有若干第一导电装置和若干第二导电装置，所述第一导电装置通过导线与所述第一输出端电连接，所述第二导电装置通过导线与所述第二输出端电连接，且所述第一导电装置和第二导电装置的数量一致；所述灶具本体的顶部可活动放置锅具，所述第一导电装置和第二导电装置的顶部可与该锅具的底部紧密接触。

本实用新型在使用时，先将锅具放置在灶具本体的顶部，使得锅具的底部与第一导电装置和第二导电装置的顶部紧密接触，然后打开电源，则第一导电装置和第二导电装置带电，并将电流传递至锅具上，由于锅具的电阻较大，在通电后，会产生热量，从而可以对食物进行烹制。由此可见，本实用新型仅是将电流传递至锅具上，灶具本体上无需设置电能形态转换器件，电能的损耗较低，利用率更高；此外，本实用新型的灶具本体不会产生高频谐波辐射，且锅具本身与灶具本体是可分离设计，便于清洗，也更加安全。

优选地，所述灶具本体的顶部设置有环柱形的支撑座，该支撑座上设置有若干安装孔；所述第一导电装置和第二导电装置均包括导电块，该导电块一一对应地穿设在所述安装孔中，在所述安装孔内设置有弹簧，该弹簧的顶部和底部分别与所述导电块的底部和所述安装孔的底壁固定连接；在所述弹簧处于自由状态时，所述导电块的顶部高于所述支撑座的顶部。在将锅具放置在灶具本体的顶部后，导电块在锅具的作用下向下移动，使得弹簧被压缩，压缩的弹簧可以向导电块施加一反作用力，使得导电块的顶部与锅具的底部紧密接触，从而确保导电块和锅具之间的电连接。

优选地，所述锅具为平底锅，以便于锅具的底部与导电块的顶部有效接触。

优选地，所述锅具为不锈钢材质，不锈钢材质的电阻较大，可以产生较大热量，便于烹制食物。

优选地，所述支撑座采用绝缘材质制成。

优选地，所述支撑座的材质为玻璃纤维增强环氧树脂复合材料、高硼硅玻璃或经过绝缘处理的铝材。

优选地，所述导电块的长度小于所述安装孔的深度。

优选地，所述导电块为碳刷。

优选地，所述导电块为长方体形状。

优选地，所述导电块为圆柱状。
