名称：一种男性站立小便时防止尿液飞溅的马桶

专利人： 陈会和

专利号：202321909205.2

技术领域

本实用新型涉及马桶技术领域，尤其涉及一种男性站立小便时防止尿液飞溅的马桶。

背景技术

随着我国人民生活水平的不断提高，抽水马桶越来越普及，人们对抽水马桶的卫生要求越来越高，而现有的抽水马桶没有充分考虑男性小便时的姿式问题和尿液飞溅问题。自古以来，站立小便是男性采取的最基本的小便方式，但是就现有的抽水马桶而言，男性站立小便时，由于出尿口距离受便器落差较高以及年长男性尿液分叉的原因，尿液经常会飞溅到马桶盖或地面上，会造成困扰每个家庭的卫生问题。

实用新型内容

本实用新型的目的是通过提供一种具有防尿液飞溅的马桶，以解决上述现有技术中存在的技术问题。

为实现上述目的，本实用新型提供了一种男性站立小便时防止尿液飞溅的马桶，具体技术方案如下：

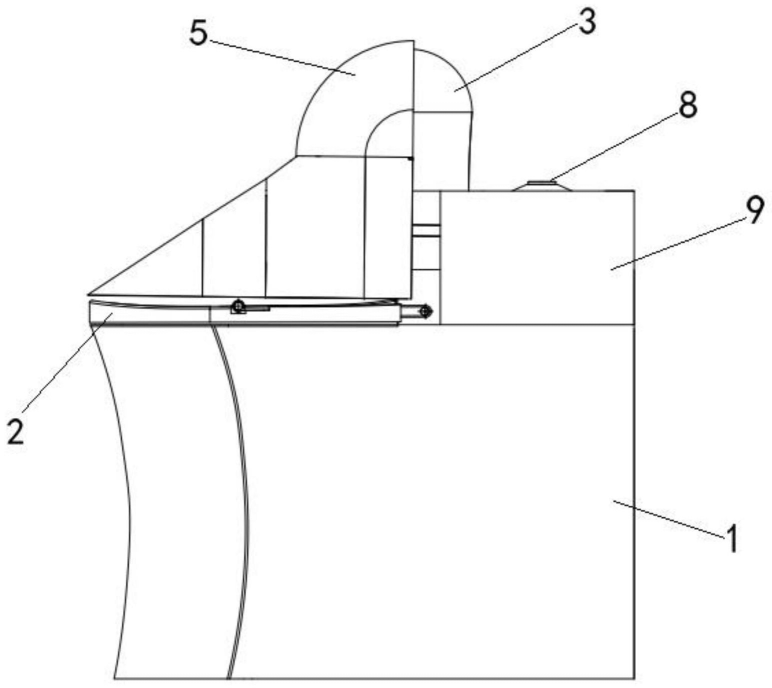

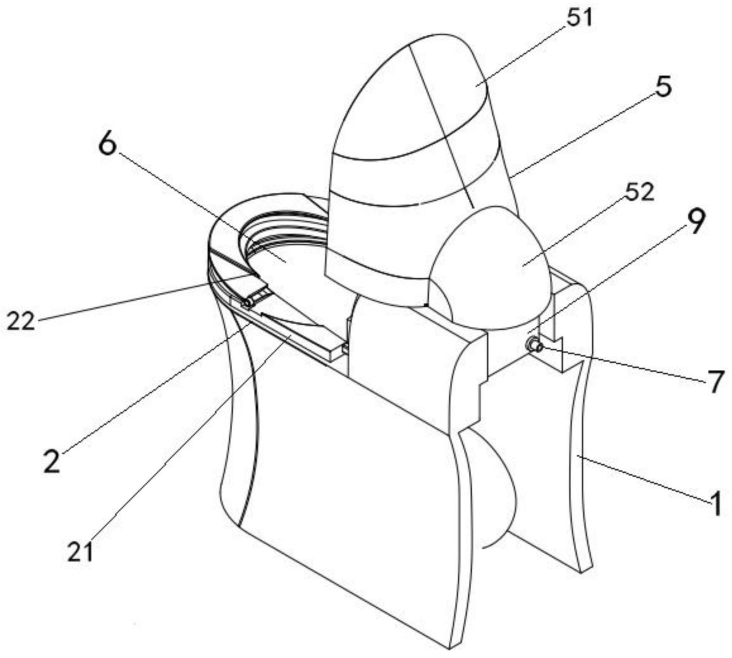

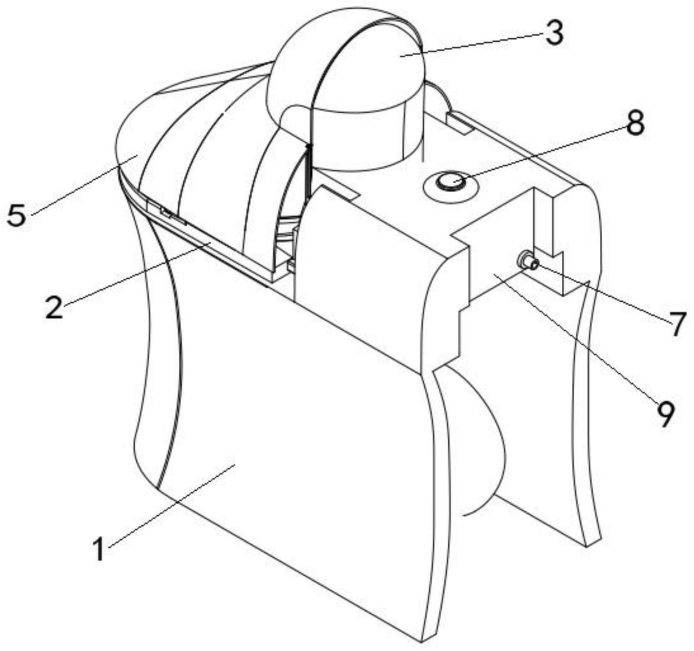

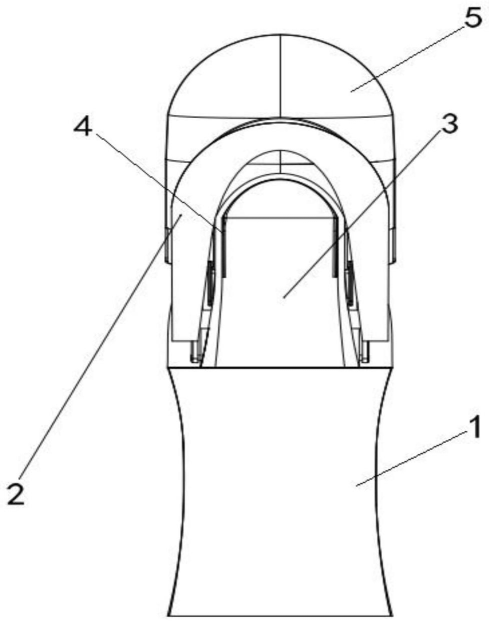

一种男性站立小便时防止尿液飞溅的马桶，所述马桶包括：马桶座，所述马桶座内部设有大便受便器，所述马桶座上铰接有马桶坐圈，所述马桶座上方后侧设有水箱；所述马桶还包括：

立式受尿器，所述立式受尿器固定连接在所述马桶座上并与所述大便受便器连通；

冲水结构，所述立式受尿器内侧连接有冲水结构，所述冲水结构与水箱连接，用于对立式受尿器内进行冲洗；

上盖，所述上盖铰接在所述马桶座上方的立式受尿器两侧并位于立式受尿器后方；

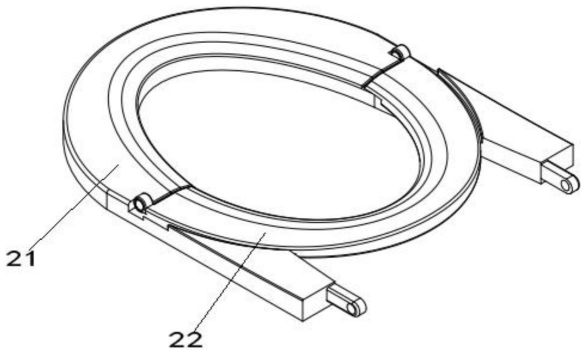

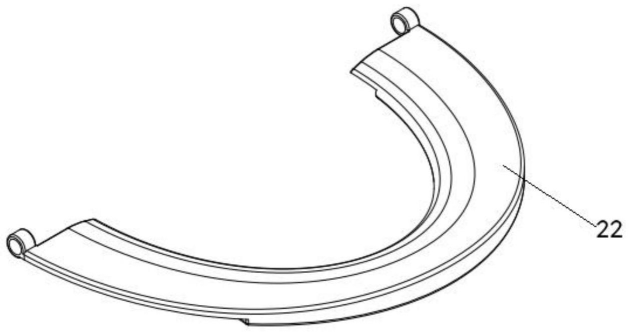

所述马桶坐圈包括：坐圈主体和U型圈，所述坐圈主体铰接在立式受尿器两侧，所述U型圈铰接在坐圈主体上方，所述马桶坐圈能够翻转至所述立式受尿器上方。

进一步的，所述马桶座还包括：进水口，所述进水口设置在所述水箱后方。

进一步的，所述马桶座还包括：冲水按钮，所述冲水按钮设置在所述水箱上方。

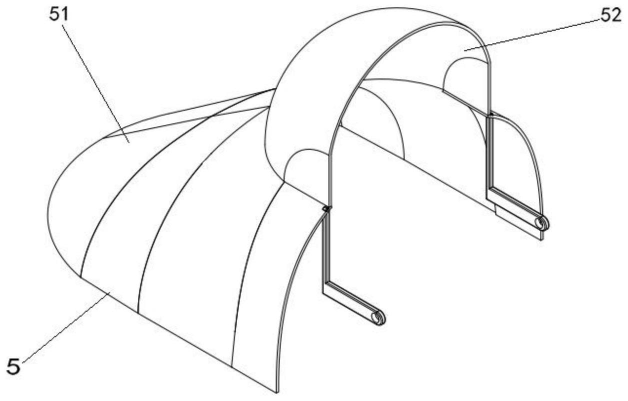

进一步的，所述上盖包括：上盖主体和凸起部，所述凸起部设置在上盖主体后方；所述凸起部在上盖关闭状态下用于罩在立式受尿器上方。

进一步的，所述立式受尿器呈U型。

本实用新型的有益效果

现有技术相比，首先，本实用新型通过设置U型立式受尿器改变了尿液落点，解决了由于出尿口距离受便器落差较高以及年长男性尿液分叉的原因，导致尿液经常会飞溅到马桶盖或地面上的问题，同时在立式受尿器内部设置独立的冲水机构，对其内部进行冲洗，保持了立式受尿器卫生；其次，通过在坐圈主体上设置可翻转的U型圈，使马桶坐圈能够整体翻起到立式受尿器外后侧，不影响立式受尿器的使用，同时放下后能形成完整的马桶坐圈；最后，设置了与立式受尿器形状结构相匹配的上盖，在不使用马桶时能够将马桶坐圈和上盖依次扣下，一定程度上也防止了马桶中的异味逸出。
