名称：一种男性站立小便时防止尿液飞溅的马桶套件

专利人：陈会和

专利号：202322408491.0

技术领域

本实用新型涉及马桶技术领域，尤其涉及一种男性站立小便时防止尿液飞溅的马桶套件。

背景技术

随着我国人民生活水平的不断提高，抽水马桶越来越普及，人们对抽水马桶的卫生要求越来越高，而现有的抽水马桶没有充分考虑男性小便时的姿式问题和尿液飞溅问题。自古以来，站立小便是男性采取的最基本的小便方式，但是就现有的抽水马桶而言，男性站立小便时，由于出尿口距离受便器落差较高以及年长男性尿液分叉的原因，尿液经常会飞溅到马桶盖或地面上，会造成困扰每个家庭的卫生问题。

因此，本领域技术人员提供了一种男性站立小便时防止尿液飞溅的马桶套件，以解决上述背景技术中提出的问题。

实用新型内容

本实用新型是针对上述技术中存在的缺陷提供的一种男性站立小便时防止尿液飞溅的马桶套件。

为了实现上述目的，本实用新型提供如下技术方案：

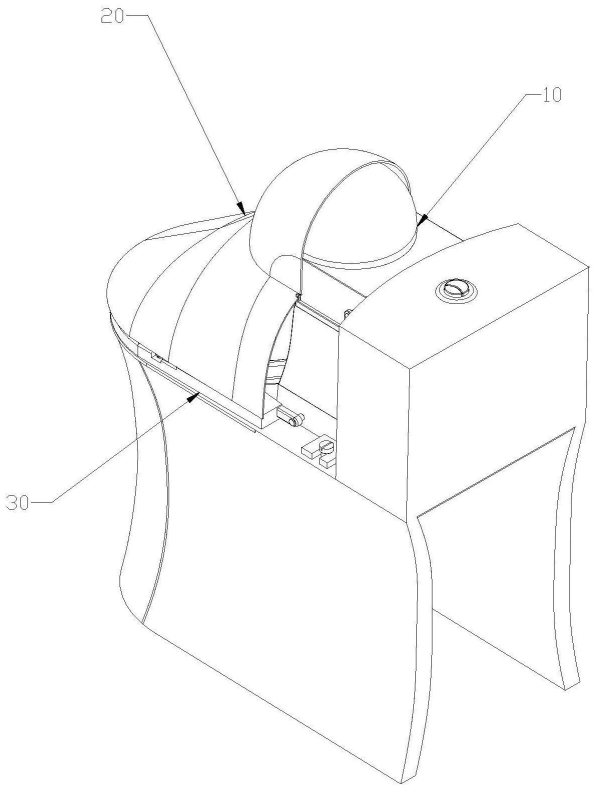

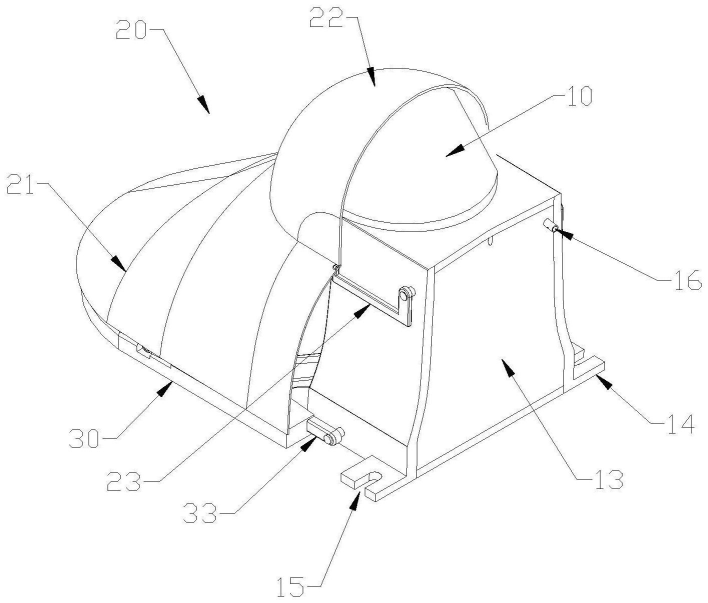

本实用新型的一种男性站立小便时防止尿液飞溅的马桶套件，包括：

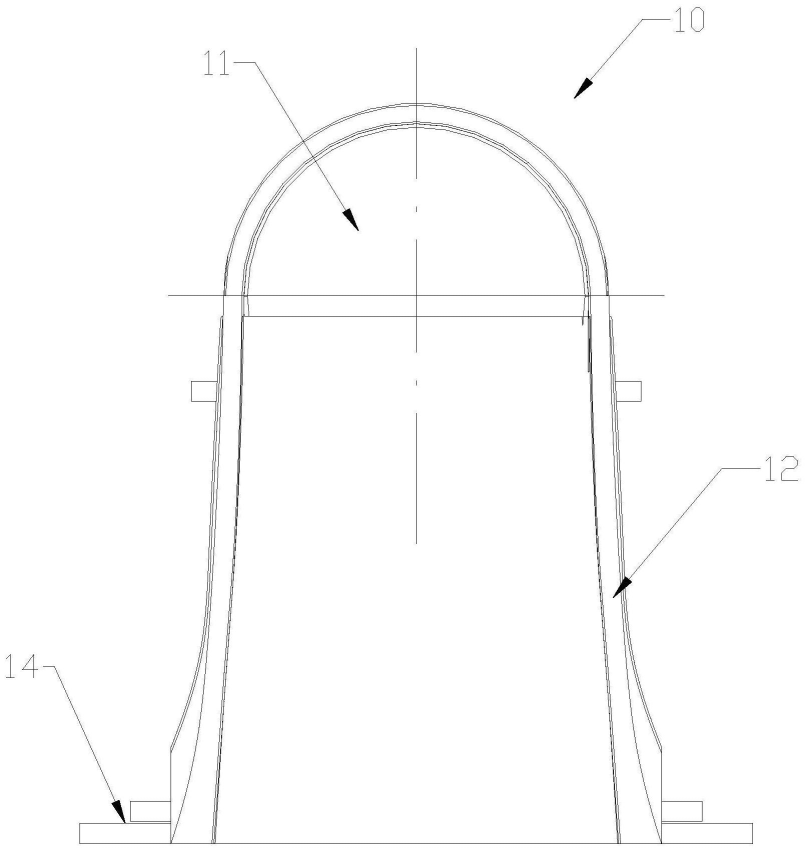

立式受尿器，所述立式受尿器包括受尿器主体，所述受尿器主体的外边缘向外突出形成倒U型的护板；所述受尿器主体设置于受尿器固定座的前侧，所述受尿器固定座两侧底端向外突出形成凸起，所述凸起远离受尿器主体设置，所述凸起的外端面向内凹陷形成定位槽；

坐圈，所述坐圈与受尿器固定座两侧的前端铰接；

上盖，所述上盖的底端两侧分别与受尿器固定座的两侧上部相铰接。

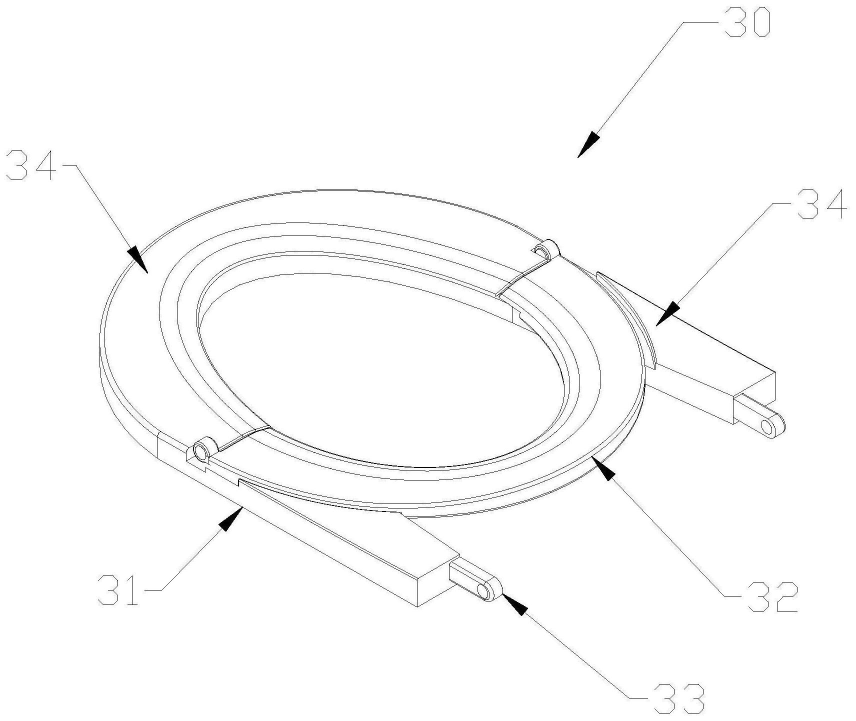

进一步的，所述坐圈包括坐圈主体和U型垫圈，所述坐圈主体为U型结构，所述U型垫圈的底面设置有第一凹槽，U型垫圈的端部与所述坐圈主体的中部相铰接，所述坐圈主体的两端分别通过连接杆与受尿器固定座的两个侧面相铰接。

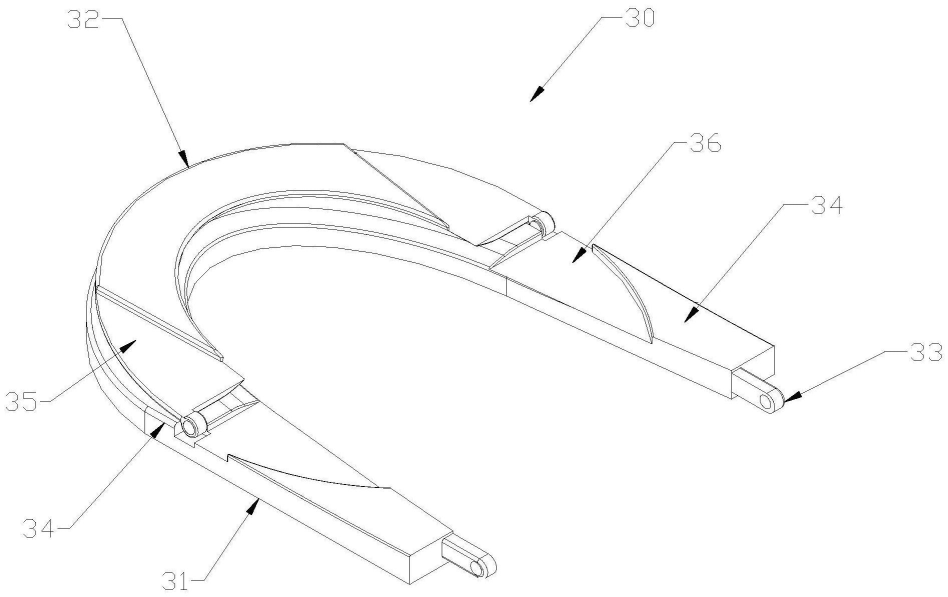

进一步的，所述坐圈主体的顶面前端和后端均设置有凸台，所述U型垫圈的两端与位于前端的凸台相铰接，当U型垫圈展开至凸台之间时，U型垫圈的顶面与凸台的顶面位于同一平面，凸台与坐圈主体之间形成第二凹槽，且U型垫圈的底面第一凹槽与坐圈主体上的第二凹槽相适配。

进一步的，所述受尿器主体内部的两侧及顶端圆弧部分内侧且靠近边缘处分别设置有冲水槽，所述冲水槽位于护板的内侧及顶端圆弧部分内侧。

进一步的，所述受尿器固定座的后壁顶部设置有进水管，所述进水管的出水端与冲水槽的进水端连通。

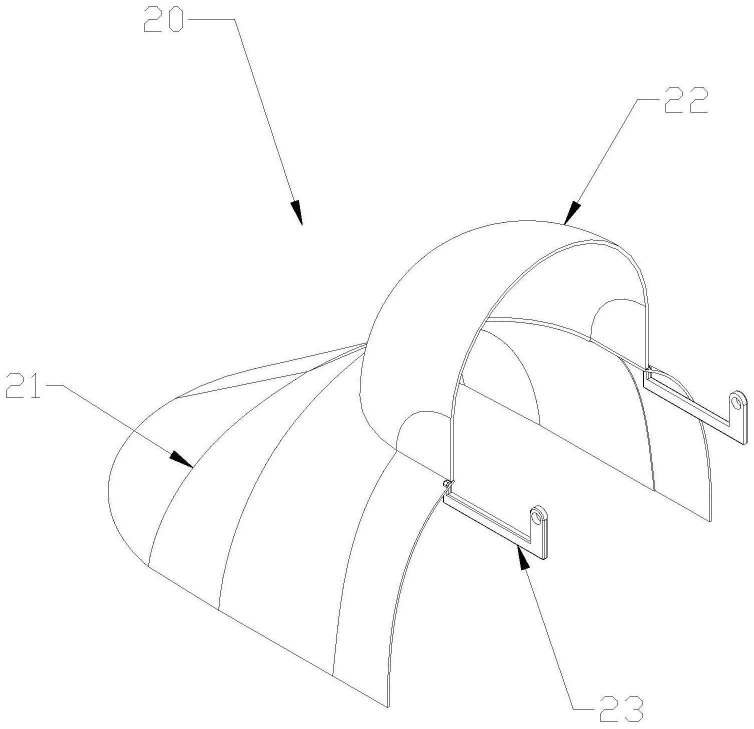

进一步的，所述上盖包括上盖主体，所述上盖主体上与受尿器主体顶部相对应的位置向外突出形成弧形凸起部，当上盖主体盖合时，所述弧形凸起部能够罩于立式受尿器上方。

进一步的，所述上盖主体上靠近受尿器固定座的两侧端部分别设置有L型连接杆，所述L型连接杆的较长一端与上盖主体连接，L型连接杆的较短的端部与受尿器固定座的侧壁相铰接。

在上述技术方案中，本实用新型提供的一种男性站立小便时防止尿液飞溅的马桶套件，具有以下有益效果：本实用新型通过穿过定位槽的螺钉与无马桶坐圈和座盖的马桶连接；通过设置立式受尿器改变了尿液落点，解决了由于出尿口距离受便器落差较高以及年长男性尿液分叉的原因，导致尿液经常会飞溅到马桶盖或地面上的问题，同时在立式受尿器内部设置独立的冲水机构，对其内部进行冲洗，保持了立式受尿器卫生；其次，通过在坐圈主体上设置可翻转的U型垫圈，使坐圈主体能够整体翻起到立式受尿器外后侧，不影响立式受尿器的使用，同时放下后能形成完整的马桶坐圈；最后，设置了与立式受尿器形状结构相匹配的上盖，在不使用马桶时能够将马桶坐圈和上盖依次扣下，一定程度上也防止了马桶中的异味逸出。
