名称：一种机房网线理线器

专利人： 杨孟新

专利号：202222680147.2

技术领域

本实用新型涉及一种机房网线理线器。

背景技术

在互联网数据中心机房的施工建设过程中会涉及到铺设大量网线，由于网线自身柔软易卷曲，当网线过多或过长时会相互缠绕成团状，继而阻碍施工速度影响工程质量，对网线进行梳理后再多段捆扎可以避免这一问题。现有技术中有以下几种做法，一种是不借助工具完全由施工人员手工梳理并捆扎，通常应用在搭建小型机柜时，这种方法虽然可以使网线聚拢为一束，但可能需要两人一起操作并且过程费时费力，完成效果也不够美观；一种是先使用现有市场中的篦子式梳线器将网线梳开，施工人员再用一只手将梳开后的网线手工聚拢、另一只手捆上捆扎带，这种方法虽然一人即可完成，但长时间的握紧动作会受到人体有限的耐力与注意力影响，导致部分段网线有松有紧，而受力不均的网线很容易形成弯曲，影响工程质量；还有一种是使用固定支架逐一铺平网线再拧螺丝固定，但由于需要的支架数量多再加上繁琐的拧螺丝操作，会导致消耗大量的人力物力。为此，一种能解决上述问题的机房网线理线器为市场所需要。

发明内容

本实用新型的目的在于克服以上技术缺陷，开发一种机房网线理线器。

为了实现上述目的，本实用新型的技术方案是：一种机房网线理线器，包括梳线装置和聚线装置，所述梳线装置和所述聚线装置由连接杆前后连接固定，梳线装置包括基座和插在基座中的梳线板，所述梳线板上均匀分布有多个过线孔，聚线装置包括圈形的固定座，所述梳线板的轴向和所述固定座的轴向相同，在固定座的内周设置有转动圈，固定座的顶部和转动圈的顶部都设有用于进线的开口，所述转动圈的外周具有一圈“T”型槽，“T”型槽内设有相匹配的滑块，从固定座的外周向内周插有螺杆，螺杆与所述滑块连接固定，转动圈的外周还设有一圈棘齿，固定座的外周具有一个柱状插槽，所述插槽的底部通向所述棘齿，有一个头部与棘齿相匹配的卡键，所述卡键的尾部连接有弹簧，弹簧的另一端连接有卡键盖帽，卡键插入所述插槽内与棘齿相卡接时，所述卡键盖帽扣紧在插槽外部，弹簧挤压卡键防止转动圈反向转动，在固定座中设置有不少于三根用于聚拢网线的限位链，所有所述限位链呈均匀分布，限位链包括绳线和穿在绳线上的多个滚动件，限位链的一端连接固定座、另一端连接转动圈，转动圈朝同一方向转动时，限位链之间相互交错并逐渐将网线聚拢在一起。

更进一步，所述梳线装置的基座呈“U”字形，所述梳线板从基座的上部向下插入，基座的内壁和所述梳线板的外壁具有可相互卡合的凹凸结构，基座的顶部设有一端铰接的挡杆，所述挡杆的另一端能够通过插销与基座连接固定。

更进一步，所述梳线板包括多个竖向相叠的梳线块，所述梳线块之间的相邻边均匀开有多个半圆形通槽，两个梳线块贴合时，上下所述半圆形通槽组成所述过线孔，所有的梳线块在同一侧端依次与相邻的梳线块铰接。

更进一步，所述固定座的顶部开口和所述转动圈的顶部开口分别插有可拆卸的第一副件和第二副件，所述第二副件具有能够与转动圈相对接的所述“T”形槽和所述棘齿。

更进一步，所述滑块和所述螺杆至少有两组且两组的间隔不少于60度。

更进一步，所述固定座的外周均匀设置有不少于三个锁线器，固定座的靠近所述梳线装置的一侧固定有环状端板，所述端板上开有多个与所述锁线器的位置一一对应的通孔，所述限位链的绳线的一端从端板内侧穿过其中一个通孔和与通孔对应的锁线器，绳线的另一端固定在所述转动圈上，通过按压锁线器调节绳线的使用长度。

更进一步，所述滚动件为滚珠、微型轴承、滚轮、圆环等能够以所述绳线为中心进行自转的部件。

更进一步，所述滚动件是滚珠或微型轴承，所述滚珠和所述微型轴承间隔着穿在所述限位链的绳线上。

更进一步，所述转动圈的远离所述梳线装置的一侧伸出所述固定座，伸出部分的外周表面具有多条凸棱。

更进一步，所述连接杆有四根且对称分布在所述梳线装置和所述聚线装置的两侧。

本实用新型的有益效果是：通过前后设置梳线装置和聚线装置，聚线装置具有能对网线持续施加稳定绞合力的限位链，实现了先梳通网线再对网线聚拢定型的效果。本实用新型可一次性解决大量网线的整理需求，仅需一人即可完成施工作业，操作简单且省时省力，作业的成品效果美观，成本低的同时还提升了工程施工速度与质量。

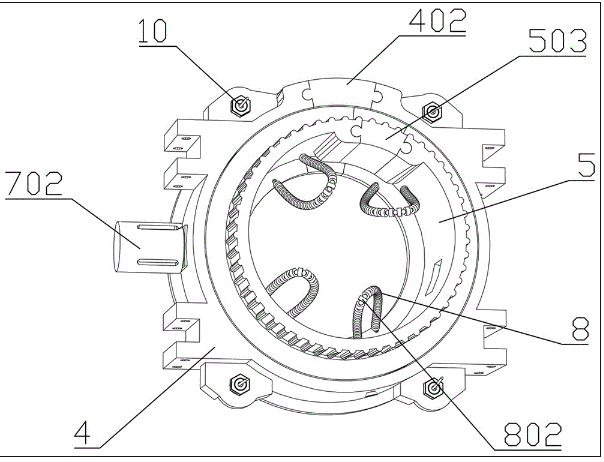

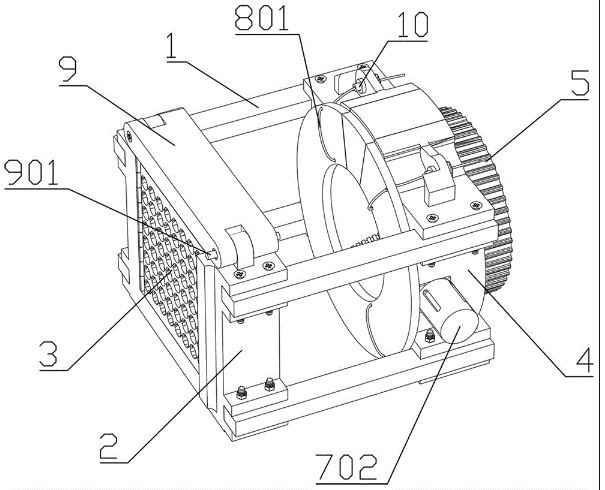

下面结合附图和实施例对本实用新型进行详细描述。
