名称：一种便于固定安装的摄像头

专利人: 谭杜康

专利号：202323628692.8

技术领域

本实用新型涉及摄像头技术领域，特别涉及一种便于固定安装的摄像头。

背景技术

在篮球场安装摄像头可以拍摄球场里面打球的精彩时刻，但是传统的摄像头在安装时不方便进行安装，使用者通过梯子爬至高处进行安装，需要一只手托住摄像头，另一只手通过拧紧螺钉进行固定，安装较为不便，并且在固定后，并且在球场时还需防止篮球砸向摄像头，避免撞坏摄像头以及将摄像头砸歪，拍摄方向改变。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种便于固定安装的摄像头。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

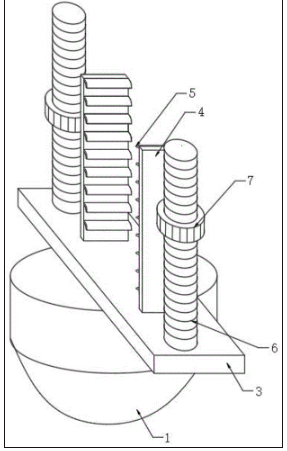

本实用新型一种便于固定安装的摄像头，包括摄像头本体与固定架，所述摄像头本体的顶部固定设置有固定板，所述固定板的顶部两端设置有连接条，两个所述连接条的相对侧设置有均匀排布且倾斜向下的弹性卡接块，所述连接条的一侧设置有连接螺杆，所述连接螺杆与固定板的表面固定连接，所述连接螺杆的表面套接有连接螺帽，所述固定架包括第一支撑板，所述第一支撑板的表面贯穿开有第一连接滑槽，所述第一连接滑槽的内部滑动连接有两个第一连接滑块，所述第一连接滑块的底部设置有夹块，所述第一连接滑槽的内部设置有双向调节丝杆，所述双向调节丝杆贯穿至第一支撑板的一侧，所述双向调节丝杆的两端与两个第一连接滑块螺纹传动连接，所述第一支撑板的两端均贯穿开有卡接槽，所述卡接槽的一侧设置有连接通孔。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，所述第一支撑板的一侧固定连接有第二支撑板，所述第二支撑板与第一支撑板呈相互垂直状，所述第二支撑板的表面贯穿开有第二连接滑槽，所述第二连接滑槽的内部设置有两个第二连接滑块，所述第二连接滑块的一端固定连接有定位块，两个所述定位块的表面均贯穿开有均匀分布的定位螺孔，两个所述定位块之间连接有定位螺栓，所述定位螺栓贯穿定位螺孔。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，所述第一支撑板的两侧设置有相对的弧型连接件，两个弧型连接件的一侧设置有连接挡板，所述连接挡板的一侧设置有接触层。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，所述弹性卡接块与卡接槽相卡接。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，所述连接螺杆与连接通孔滑动连接。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，所述定位螺栓与定位螺孔螺纹连接。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，两个所述弧型连接件之间设置有缓冲块。

作为本实用新型的一种便于固定安装的摄像头优选技术方案，所述接触层与缓冲块均由橡胶材料制作而成，所述接触层的硬度为邵氏30。

与现有技术相比，本实用新型的有益效果如下：

本实用新型结构简单安装方便，在第一支撑板与第二支撑板固定后，通过将固定板顶部的连接条对向卡接槽以及连接螺杆对向连接通孔，将其固定板向上移动，使得弹性卡接块依次滑入至卡接槽内部，直至固定板与安装支撑杆的底部表面进行接触，使得摄像头本体达到初步定位，再通过连接螺帽从连接螺杆顶部连接，使得连接螺杆与第一支撑板的顶部表面进行连接，使得摄像头本体进行再次固定，由于弹性卡接块滑入至卡接槽内部后摄像头本体达到初次固定，所以可以避免使用者边托举摄像头边进行安装的情况，使得摄像头更方便安装，通过6个方向对摄像头进行限位，防止摄像头滑动，加强固定能力，设置的连接挡板可以防止篮球砸向摄像头本体而造成破坏，在篮球砸向连接挡板时，弧型连接件弯曲，使得连接挡板靠近缓冲块，缓冲块为连接挡板提供支撑以及缓冲能力，设置的由由橡胶材料制作而成接触层可以避免连接架划伤篮球表面。
