名称：一种家庭给药装置

专利人： 曲慕鑫

专利号：202323013391.4

技术领域

本实用新型涉及家庭用药盒装置技术领域，尤其涉及一种家庭给药装置。

背景技术

目前，服用药物的老年人群占据很大的比例，然而对于一些老年人，尤其是记忆力较差的人群而言，比较难自主的辨别什么时间段应该吃哪些药物，并且白天的时候，一般子女都会外出工作，因此便不能很好的提醒老人什么时候应该吃哪种药，很容易出现吃错药物的现象，为了解决上述问题，本装置设计了一种家庭给药装置。

实用新型内容

本实用新型的目的是为了解决现有技术中的缺点，而提出的一种家庭给药装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种家庭给药装置，包括药盒，所述药盒的内壁固定安装有第一隔板，所述第一隔板的外壁上固定安装有两个第二隔板，两个所述第二隔板将所述药盒的内部分隔呈三个安装腔室，三个所述安装腔室的内部分别活动安装有抽屉，所述药盒的内部设置有三组移动机构，三组所述移动机构分别用于控制三个所述抽屉进行移动；

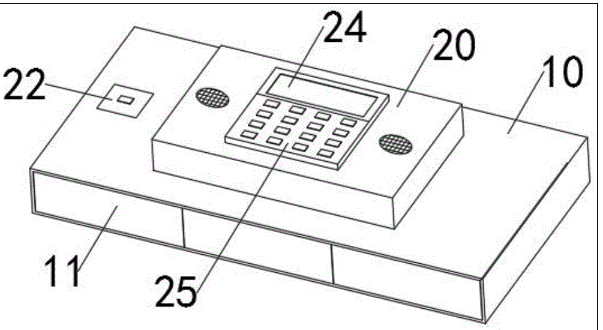

所述药盒的顶部固定安装有控制盒，所述控制盒的内部安装有单片机模块、定时模块和继电器模块。

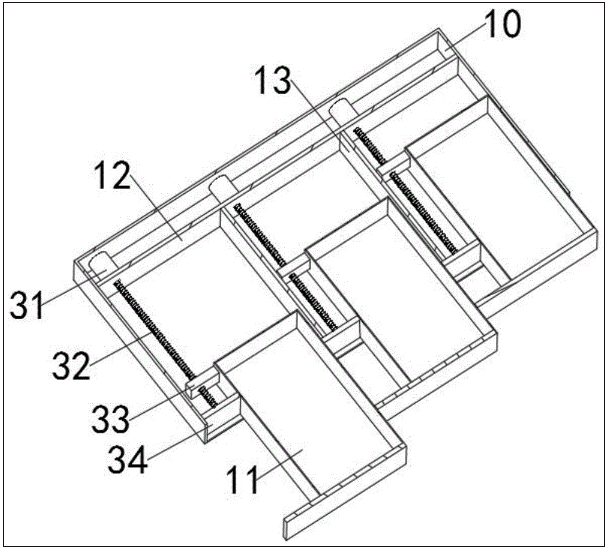

上述技术方案进一步包括：所述药盒的内壁固定连接有三个固定板，其中一组所述移动机构包括固定安装于所述药盒内壁的驱动电机，所述驱动电机的输出轴端壁固定安装有丝杆，所述丝杆活动贯穿所述第一隔板的侧壁，所述丝杆远离所述驱动电机的一端转动连接于所述固定板的侧壁上，所述抽屉的侧壁上固定连接有螺纹滑块，所述螺纹滑块螺纹连接于所述丝杆的外壁上，所述抽屉的底壁滑动连接于所述药盒的内壁上。

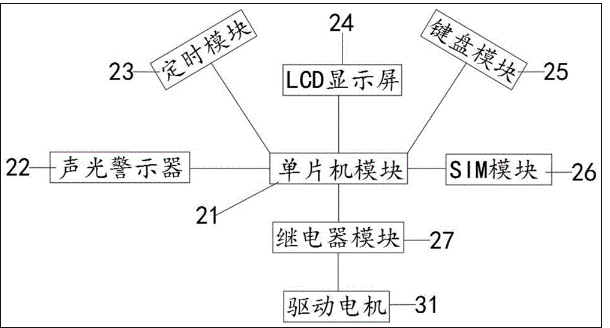

进一步的，所述定时模块和所述继电器模块分别与所述单片机模块电性连接，所述驱动电机与所述继电器模块电性连接。

进一步的，所述控制盒上还安装有声光报警器、LCD显示屏、键盘模块和SIM模块，所述声光报警器、LCD显示屏、键盘模块和SIM模块分别与单片机模块电性连接。

相比现有技术，本实用新型的有益效果为：

1、本实用新型中，设置有三个抽屉，分别对应放置早、中、晚的药物，并设置有定时模块、单片机模块和移动机构，通过定时模块、单片机模块和移动机构的相互配合可在预定的时间到达后分别打开对应的抽屉，从而供老人服用，这样便能很好的解决老年人吃错、拿错药物的现象。

2、本实用新型中，设置有声光报警器，当定时模块预定的时间到达后，通过声光警示器发生灯光闪烁和警报声，从而提醒老人及时的服用药物。

3、本实用新型中，还设置有SIM模块，通过SIM模块可以向老年人的手机上发送短信提醒，进而可在老人外出时提醒老人服用药物的时间。
