名称：一种新型电热水器

专利号： 刘勇涛

专利人：202421105533.1

技术领域

本实用新型涉及电热水器技术领域，尤其涉及一种新型电热水器。

背景技术

洗澡间内壁通常安装有电热水器，这种热水器设计用于安装在墙壁上，节省空间，并且方便在洗澡时提供热水。

传统的电热水器通常将电加热丝置于储水箱中，通过加热电加热丝实现水的加热；然而，这种方式在初始加热阶段需要较长时间才能达到设定的水温，尤其是在连续使用或大量用水时，加热效率会明显降低，因此，提高电热水器的加热效率，减少用户等待时间，是电热水器技术改进的重要方向。

实用新型内容

本实用新型的目的是为了解决现有技术中的缺点，而提出的一种新型电热水器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型电热水器，包括电热水器本体，所述电热水器本体的内部安装有主水箱，所述电热水器本体的侧壁上安装有进水管，所述进水管上设置有预存水装置，所述预存水装置远离所述进水管的一侧与主水箱的内部相连通，所述预热机构远离所述进水管的一端与所述主水箱的内部相连通，所述电热水器本体的底壁上安装有出水管，所述出水管与所述主水箱的内部相连通；

所述预热机构包括安装于所述进水管内部的多个第一电加热丝，所述第一电加热丝用于对进水管中的水源进行预加热。

上述技术方案进一步包括：所述第一电加热丝的外部安装有绝缘套管。

所述预存水装置包括预存水箱，所述进水管的出水端安装于所述预存水箱的侧壁底部位置，所述预存水箱的侧壁顶部位置安装有连接管，所述连接管远离所述预存水箱的一端与所述主水箱的内部相连通。

所述进水管的内部安装有单向阀。

所述电热水器本体上安装有控制器，所述主水箱的内部安装有温度传感器，所述主水箱的内部安装有第二电加热丝，所述第一电加热丝、所述温度传感器和所述第二电加热丝分别与所述控制器电性连接。

相比现有技术，本实用新型的有益效果为：

本实用新型中，提供了一种电热水器进水预加热系统，通过在进水管中设置第一电加热丝，使热水在流经进水管时就能进行预加热，从而降低后续电热丝加热的时间，起到节省电能、加快加热速度、提高加热效率的效果。

附图说明

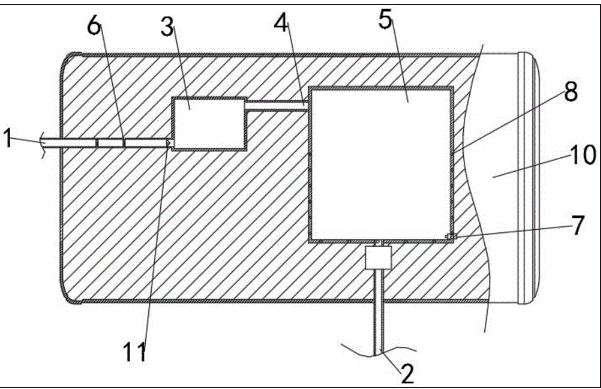

图1为本实用新型提出的一种新型电热水器的内部结构示意图；

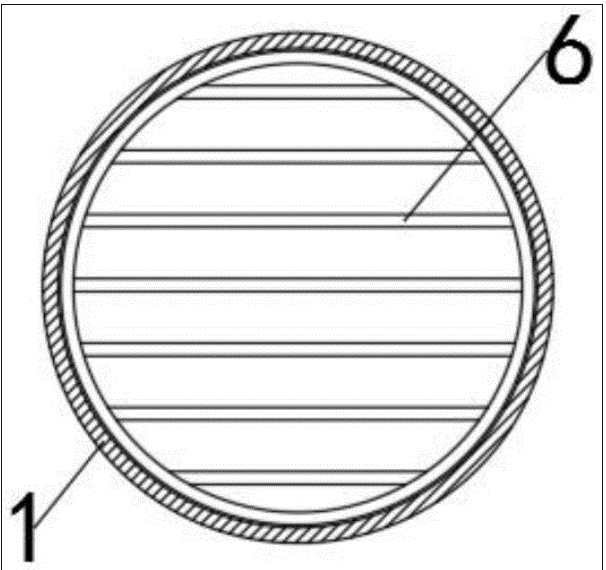

图2为第一电加热丝与进水管的第一种形状的剖视示意图；

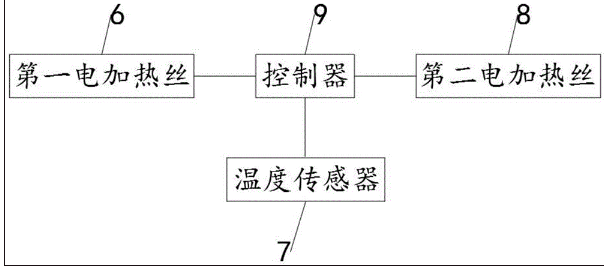

图3为本实用新型的电性连接结构示意图；

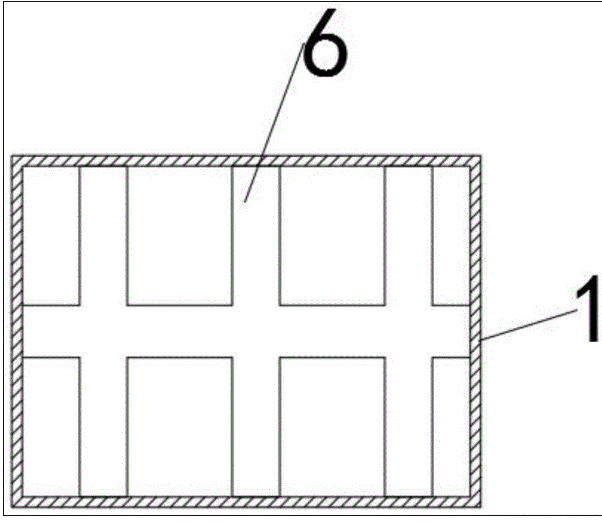

图4为第一电加热丝与进水管的第二种形状的剖视示意图；

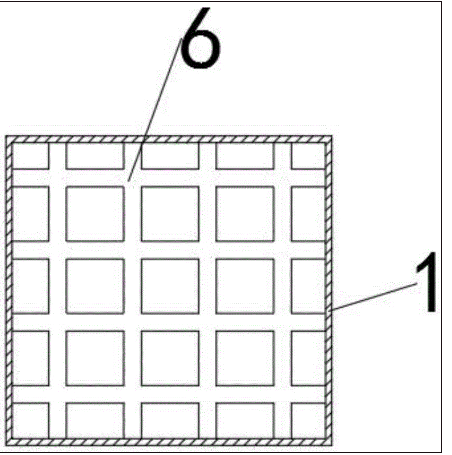

图5为第一电加热丝与进水管的第三种形状的剖视示意图。

图中：

1、进水管；2、出水管；3、预存水箱；4、连接管；5、主水箱；6、第一电加热丝；7、温度传感器；8、第二电加热丝；9、控制器；10、电热水器本体；11、单向阀。

具体实施方式

下文结合附图和具体实施例对本实用新型的技术方案做进一步说明。

实施例一

参照附图1-3，本实用新型提出的一种新型电热水器，包括电热水器本体10，电热水器本体10的内部安装有主水箱5；其中，本装置的改进主要在于进水管1的位置，因此本装置重点展示了改进的水路管道部分，其余部分仍采用现有技术，下文不再对未改进的部分进行赘述。

电热水器本体10的侧壁上安装有进水管1，进水管1上设置有预存水装置，预存水装置远离进水管1的一侧与主水箱5的内部相连通，预热机构远离进水管1的一端与主水箱5的内部相连通，电热水器本体10的底壁上安装有出水管2，出水管2与主水箱5的内部相连通；

预热机构包括安装于进水管1内部的多个第一电加热丝6，第一电加热丝6用于对进水管1中的水源进行预加热；其中，第一电加热丝6的形状可采用如图2中所示的形状，提高与水的接触面积，从而提高对水加热的效率。

第一电加热丝6的外部安装有的绝缘套管。

预存水装置包括预存水箱3，进水管1的出水端安装于预存水箱3的侧壁底部位置，预存水箱3的侧壁顶部位置安装有连接管4，连接管4远离预存水箱3的一端与主水箱5的内部相连通；其中，当进水管1中的水进入到预存水箱3的内部时，由于进水管1的出水口位于预存水箱3的底部，因此预加热的水会预先储存在预存水箱3中，并在水流的作用下，预存水箱3中的水进行混合，从而使得预存水箱3中的水呈相对比较均匀的温度，便于后续控制器根据温度传感器7检测的温度控制第二电加热丝8对主水箱5中的水进行加热。

进水管1的内部安装有单向阀11；其中，单向阀11安装于进水管1内部位于预存水箱3的一端侧位置。

电热水器本体10上安装有控制器9，主水箱5的内部安装有温度传感器7，主水箱5的内部安装有第二电加热丝8(第二电加热丝8外部也设置有绝缘材料)，第一电加热丝6、温度传感器7和第二电加热丝8分别与控制器9电性连接；其中，温度传感器7可对进入到主水箱5中的水温进行检测，并且对第二电加热丝8设置有一个温度阈值范围，控制器9根据温度传感器7检测到的温度进行控制第二电加热丝8，从而实现对水的二次加热，以将水温加热达到用户所设定的温度。

本实施例中，通过在进水管1中设置第一电加热丝6，使热水在流经进水管1时就能进行预加热，从而降低后续第二电加热丝8加热的时间，提高加热效率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
