名称：一种水合结晶器的轴撑结构

专利人： 张志波

专利号：202321765298.6

技术领域

本实用新型涉及水合结晶器中主轴支撑结构技术领域，特别涉及一种水合结晶器的轴撑结构。

背景技术

水合结晶器是纯碱(重质纯碱)制造过程中非常重要的一台设备，起着十分关键的作用，常规水合结晶器的传动部分包括四段轴和两组桨叶，其总重量将近6吨，而且完全依靠立轴上端的单向推力轴承、角接触球轴承、止回垫片和锁母来固定并承载其重量。

而在实际使用中，锁母经常出现严重的损坏，由于锁母与丝扣之间属于活动性的连接，设备长期运转过程中，因为震动和自重的原因不能有效的紧固住立轴，极易出现退扣和主轴下坠情况，而主轴在坠落过程中会不断地压迫外夹套，导致内部的轴瓦随着立轴一起下移而脱离外夹套，最终造成件轴承(腰瓦)和上下抱卡、外夹套损坏、底轴和轴套异常磨损等现象。

因此，如何设计一种支撑稳定的水合结晶器的轴撑结构是本领域技术人员亟需解决的问题。

实用新型内容

本实用新型提供一种水合结晶器的轴撑结构，解决现有水合结晶器主轴易下坠的技术问题。

本实用新型解决上述技术问题的技术方案如下，一种水合结晶器的轴撑结构，所述水合结晶器包括上壳体、下壳体和主轴，所述上壳体的内部中空且其底面设有上穿孔；所述下壳体的内部中空且其顶面设有与所述上穿孔相对的下穿孔，所述下壳体的顶面通过法兰固定在所述上壳体的底面；所述主轴依次转动穿过所述上穿孔和所述下穿孔；包括：

推力轴承，所述上壳体的内顶面对应其上穿孔的外周侧设有下固定槽；所述主轴对应所述上壳体的内底面的上部侧壁径向向外延伸形成有支撑凸盘，所述支撑凸盘对应所述主轴外周侧的底面设有上固定槽；所述推力轴承位于所述支撑凸盘和所述上壳体的内底面之间且套固在所述主轴上，所述推力轴承的上圈嵌固在所述上固定槽内，其下圈嵌固在所述下固定槽内。

本实用新型的有益效果是：先在主轴对应上壳体底面的上部径向延伸支撑凸盘，由于支撑凸盘的底面设有上固定槽、上壳体的内底面设有下固定槽，后将推力轴承的上圈固定在上固定槽内，下圈固定在下固定槽内，可以在不影响主轴转动的同时，为主轴提供稳定的支撑力，从而避免主轴下坠，破坏或磨碎其相邻部件。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述推力轴承为推力球轴承。

进一步，所述上壳体的底面厚度为15mm-20mm。

采用上述进一步的有益效果是:根据主轴的重量，相应选择不同厚度的上壳体底面，可以在增加制造成本的前提下，为主轴提供足够的支撑力。

进一步，还包括多根加强筋，多根所述加强筋预埋在所述上壳体的底面内。

采用上述进一步的有益效果是:可以提高上壳体底面的结构强度，从而提高主轴的支撑力，防止主轴下坠。

附图说明

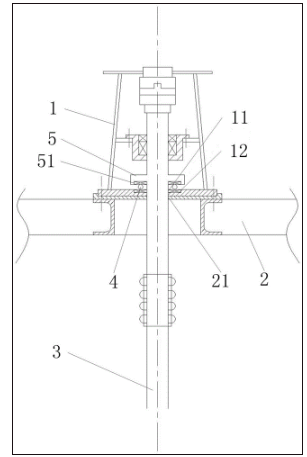

图1为本实用新型一种水合结晶器的轴撑结构正视示意图。

附图中，各标号所代表的部件列表如下：

1、上壳体，11、上穿孔，12、下固定槽，2、下壳体，21、下穿孔，3、主轴，4、推力轴承，5、支撑凸盘，51、上固定槽。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1所示，一种水合结晶器的轴撑结构，水合结晶器包括上壳体1、下壳体2和主轴3，上壳体1的内部中空且其底面设有上穿孔11；下壳体2的内部中空且其顶面设有与上穿孔11相对的下穿孔21，下壳体2的顶面通过法兰固定在上壳体1的底面；主轴3依次转动穿过上穿孔11和下穿孔21；包括：

推力轴承4，上壳体1的内顶面对应其上穿孔11的外周侧设有下固定槽12；主轴3对应上壳体1的内底面的上部侧壁径向向外延伸形成有支撑凸盘5，支撑凸盘5对应主轴3外周侧的底面设有上固定槽51；推力轴承4位于支撑凸盘5和上壳体1的内底面之间且套固在主轴3上，推力轴承4的上圈嵌固在上固定槽51内，其下圈嵌固在下固定槽12内。

在一些具体实施例中，推力轴承4可以为推力球轴承。

在一些具体实施例中，上壳体1的底面厚度可以为15mm-20mm。

在一些具体实施例中，还可以包括多根加强筋，多根加强筋预埋在上壳体1的底面内。

以上仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
