名称：一种高速离心机
专利号:202420059635.8
专利人： 陈子文
技术领域
本实用新型涉及食品检测技术领域，特别是涉及一种高速离心机。
背景技术
离心机是利用离心力分离液体与固体颗粒的机械，其中在食品检测过程中需要用到高速冷冻离心机，需要将固体食品中的液体成分分离出来，高速冷冻离心机内部装有冷冻装置，一般采用蒸汽压缩式制冷，蒸汽压缩式制冷主要由压缩机、冷凝器、膨胀阀、蒸发器等零部件组成，其作用是降低离心室温度。
中国专利申请号为CN202221559272.1的专利，公开了一种用于食品检测的高速冷冻离心机，包括高速冷冻离心机主体、电机、第一锥齿轮、第二锥齿轮、转动轴、转动板、两组T型滑块、两组方形插块、离心筒、两组滑块、扣盖和把手，高速冷冻离心机主体内部设置有腔室。
然而，上述现有技术在实际使用时还存在着不足之处，上述现有技术在进行离心时，离心甩出的液体会甩到观察窗的后端面，从而会影响工作人员通过观察窗对腔室内部进行观察，不利于使用，为此，我们提出了一种高速离心机。
实用新型内容
本实用新型提供了一种高速离心机，解决了现有技术中背景技术提出的技术问题。
本实用新型解决上述技术问题的方案如下：包括高速冷冻离心机主体，所述高速冷冻离心机主体内部开设有圆形腔室，所述高速冷冻离心机主体前端面开设有与圆形腔室连通的通槽，通槽内部固定连接有固定板，固定板表面设置有贯穿固定板并与贯穿部位固定连接的观察窗，观察窗后端面设置有清理板，清理板一面固定连接有与观察窗后端面相接触的清理海绵，所述清理板上端设置有与通槽和固定板滑动连接的螺纹块，螺纹块后端设置有通过螺栓与螺纹块相连接的拆卸板，拆卸板与清理板固定连接，所述通槽一侧在高速冷冻离心机主体内部开设有安装腔，安装腔内部固定连接有双向电机，双向电机输出端通过旋转轴固定连接有贯穿高速冷冻离心机主体并与贯穿部位通过轴承转动连接的移动螺杆，移动螺杆贯穿螺纹块并与贯穿部位螺纹连接，所述通槽上端开设有限位滑槽，限位滑槽内部滑动连接有与螺纹块固定连接的限位块，所述高速冷冻离心机主体一侧固定连接有与双向电机电性连接的控制器。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述高速冷冻离心机主体的形状为方形，所述高速冷冻离心机主体上端设置有扣盖，扣盖上端固定连接有拉把，所述圆形腔室内部设置有冷冻装置。
进一步，所述高速冷冻离心机主体两侧均设置有与高速冷冻离心机主体通过螺栓固定连接的固定板，固定板与扣盖固定连接，所述扣盖下端开设有圆形槽。
进一步，所述圆形腔室内部设置有表面设置有若干通孔的离心筒，离心筒上端固定连接有两个均与圆形槽内部转动连接的滑块，所述离心筒下端设置有转动圆板。
进一步，所述转动圆板外端面设置有旋转密封件，旋转密封件固定在高速冷冻离心机主体圆形腔室的底部，并且旋转密封件与转动圆板的外侧壁接触，所述圆形腔室下方表面开设有限位环槽。
进一步，所述转动圆板下端固定连接有两个均与限位环槽内部滑动连接的L形限位杆，所述离心筒下端面开设有两个插槽，插槽内部滑动连接有与转动圆板固定连接的插块。
进一步，所述转动圆板下端面中间处固定连接有贯穿高速冷冻离心机主体并与贯穿部位通过轴承转动连接的旋转柱，旋转柱表面固定连接有齿轮环，齿轮环一侧设置有与齿轮环啮合连接的旋转齿轮，旋转齿轮一面设置有底端与高速冷冻离心机主体下端固定连接的伺服电机，伺服电机输出端通过旋转轴与旋转齿轮固定连接，所述伺服电机与控制器电性连接。
进一步，所述高速冷冻离心机主体另一侧设置有贯穿高速冷冻离心机主体并与贯穿部位固定连接的排液管，排液管具有阀门功能，所述高速冷冻离心机主体下端面四角处均固定连接有支撑脚，支撑脚与地面通过地脚螺栓固定连接。
本实用新型的有益效果是：本实用新型提供了一种高速离心机，具有以下优点：
通过设置的通槽、固定板、观察窗、清理板、清理海绵、安装腔、双向电机、限位块、限位滑槽、移动螺杆、螺纹块和拆卸板之间的配合作用下，便于工作人员直接对观察窗内部面上的杂物进行清理处理，避免影响工作人员通过观察窗进行观察，提高了实用性。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
附图说明
此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

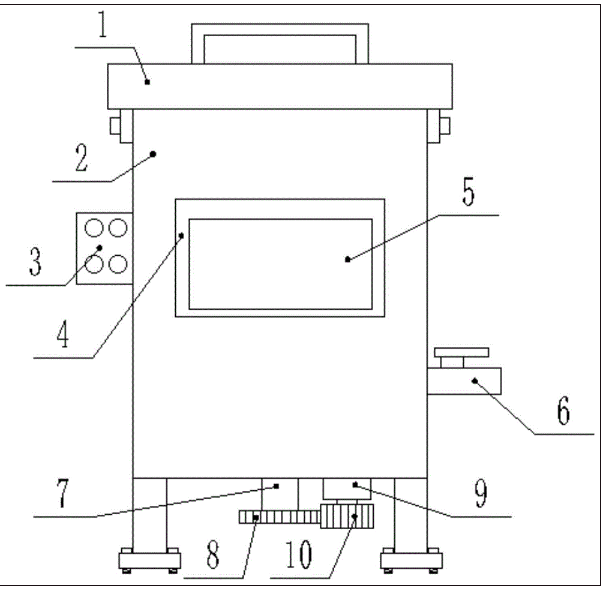

图1为本实用新型一实施例提供的一种高速离心机的结构示意图；

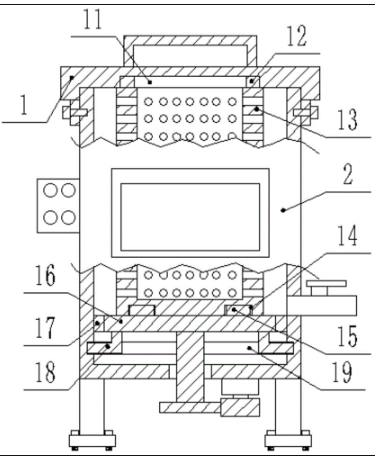

图2为图1提供的一种高速离心机中的正视及其部分剖视结构示意图；

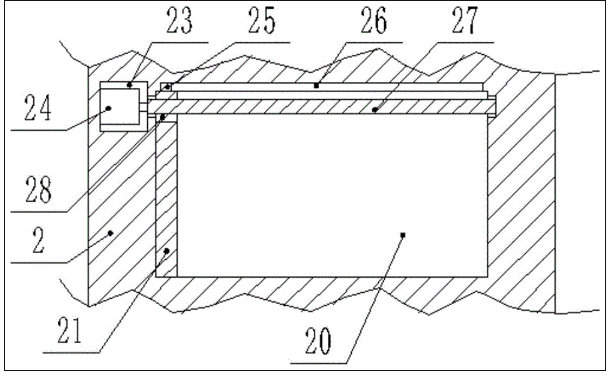

图3为本实用新型中一种高速离心机中通槽的结构俯视剖视示意图；

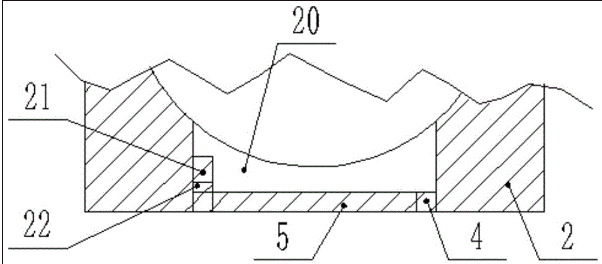

图4为图1提供的一种高速离心机中通槽的结构正视剖视示意图；

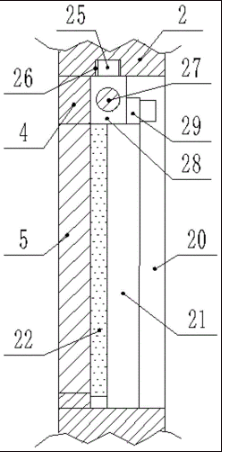

图5为图1提供的一种高速离心机中通槽的结构侧视剖视示意图。
附图中，各标号所代表的部件列表如下：
1、扣盖；2、高速冷冻离心机主体；3、控制器；4、固定板；5、观察窗；6、排液管；7、旋转柱；8、齿轮环；9、伺服电机；10、旋转齿轮；11、圆形槽；12、滑块；13、离心筒；14、插槽；15、插块；16、转动圆板；17、旋转密封件；18、L形限位杆；19、限位环槽；20、通槽；21、清理板；22、清理海绵；23、安装腔；24、双向电机；25、限位块；26、限位滑槽；27、移动螺杆；28、螺纹块；29、拆卸板。
具体实施方式
以下结合附图1-5对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。在下列段落中参照附图以举例方式更具体地描述本实用新型。根据下面说明和权利要求书，本实用新型的优点和特征将更清楚。需说明的是，附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本实用新型实施例的目的。
需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
如图1-5所示，本实用新型提供了一种高速离心机，包括高速冷冻离心机主体2，所述高速冷冻离心机主体2内部开设有圆形腔室，所述高速冷冻离心机主体2前端面开设有与圆形腔室连通的通槽20，通槽20内部固定连接有固定板4，固定板4表面设置有贯穿固定板4并与贯穿部位固定连接的观察窗5，观察窗5后端面设置有清理板21，清理板21一面固定连接有与观察窗5后端面相接触的清理海绵22，所述清理板21上端设置有与通槽20和固定板4滑动连接的螺纹块28，螺纹块28后端设置有通过螺栓与螺纹块28相连接的拆卸板29，拆卸板29与清理板21固定连接，所述通槽20一侧在高速冷冻离心机主体2内部开设有安装腔23，安装腔23内部固定连接有双向电机24，双向电机24输出端通过旋转轴固定连接有贯穿高速冷冻离心机主体2并与贯穿部位通过轴承转动连接的移动螺杆27，移动螺杆27贯穿螺纹块28并与贯穿部位螺纹连接，所述通槽20上端开设有限位滑槽26，限位滑槽26内部滑动连接有与螺纹块28固定连接的限位块25，所述高速冷冻离心机主体2一侧固定连接有与双向电机24电性连接的控制器3。
优选的，所述高速冷冻离心机主体2的形状为方形，所述高速冷冻离心机主体2上端设置有扣盖1，扣盖1上端固定连接有拉把，所述圆形腔室内部设置有冷冻装置。
优选的，所述高速冷冻离心机主体2两侧均设置有与高速冷冻离心机主体2通过螺栓固定连接的固定板4，固定板4与扣盖1固定连接，所述扣盖1下端开设有圆形槽11，圆形槽11的设置可以使滑块12进行限位滑动。
优选的，所述圆形腔室内部设置有表面设置有若干通孔的离心筒13，离心筒13上端固定连接有两个均与圆形槽11内部转动连接的滑块12，所述离心筒13下端设置有转动圆板16，转动圆板16的设置可以使离心筒13进行旋转。
优选的，所述转动圆板16外端面设置有旋转密封件17，旋转密封件17固定在高速冷冻离心机主体2圆形腔室的底部，并且旋转密封件17与转动圆板16的外侧壁接触，所述圆形腔室下方表面开设有限位环槽19，限位环槽19的设置可以与L形限位杆18配合提高转动圆板16的转动稳定性。
优选的，所述转动圆板16下端固定连接有两个均与限位环槽19内部滑动连接的L形限位杆18，所述离心筒13下端面开设有两个插槽14，插槽14内部滑动连接有与转动圆板16固定连接的插块15，插块15与插槽14的配合下可以使转动圆板16与离心筒13限位连接。
优选的，所述转动圆板16下端面中间处固定连接有贯穿高速冷冻离心机主体2并与贯穿部位通过轴承转动连接的旋转柱7，旋转柱7表面固定连接有齿轮环8，齿轮环8一侧设置有与齿轮环8啮合连接的旋转齿轮10，旋转齿轮10一面设置有底端与高速冷冻离心机主体2下端固定连接的伺服电机9，伺服电机9输出端通过旋转轴与旋转齿轮10固定连接，所述伺服电机9与控制器3电性连接。
优选的，所述高速冷冻离心机主体2另一侧设置有贯穿高速冷冻离心机主体2并与贯穿部位固定连接的排液管6，排液管6具有阀门功能，所述高速冷冻离心机主体2下端面四角处均固定连接有支撑脚，支撑脚与地面通过地脚螺栓固定连接，通过设置的排液管6可以对离心下的液体进行排出。
本实用新型的具体工作原理及使用方法为：
本实用新型提供了一种高速离心机，使用时，首先将含有水分的固体食品放入到离心筒13内，此时将扣盖1与高速冷冻离心机主体2螺装连接，并使得扣盖1与离心筒13的顶端接触，此时滑块12与圆形槽11滑动连接，然后启动伺服电机9使旋转齿轮10带动齿轮环8旋转，从而使旋转柱7进行旋转，从而使转动圆板16进行旋转，通过插块15和插槽14的作用下可以使离心筒13旋转，从而进行离心作业处理，离心下的液体通过打开排液管6的阀门可以进行排出收集，当观察窗5后端面被甩上杂物时，通过控制双向电机24带动移动螺杆27旋转，使螺纹块28通过限位块25和限位滑槽26的作用下带动清理板21进行滑动，从而使清理海绵22在观察窗5后端面进行滑动，从而可以对观察窗5的后端面进行清理，避免杂物影响观察窗5的观察效果，提高了实用性。
以上所述，仅为本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制；凡本行业的普通技术人员均可按说明书附图所示和以上所述而顺畅地实施本实用新型；但是,凡熟悉本专业的技术人员在不脱离本实用新型技术方案范围内，利用以上所揭示的技术内容而做出的些许更动、修饰与演变的等同变化，均为本实用新型的等效实施例；同时,凡依据本实用新型的实质技术对以上实施例所作的任何等同变化的更动、修饰与演变等，均仍属于本实用新型的技术方案的保护范围之内。
