名称：太阳能灯
专利权人：深圳盼月亮创新技术有限公司
专利号：202322952978.5
技术领域
本申请属于太阳能路灯领域，尤其涉及一种太阳能灯。
背景技术
太阳能发电是一种利用太阳光能转化为电能的可再生能源技术。随着人们对环境保护和能源可持续性的关注日益加深，太阳能发电技术在全球范围内得到了广泛应用。
现如今，太阳能发电技术主要应用于太阳能路灯领域。在相关技术中，太阳能路灯通常包含一块太阳能发电板、灯以及灯柱，且太阳能发电板倾斜设置在灯柱上。但在相关技术中，现有的太阳能灯存在发电量低的问题。
实用新型内容
本申请实施例提供一种太阳能灯，可以解决相关技术中太阳能灯发电量低的问题。
为实现上述目的，本申请提供了一种太阳能灯，上述太阳能灯包括：
灯柱，包括底座，灯柱通过底座竖直固定在地面上；
柔性太阳能发电板，柔性太阳能发电板完全或部分覆盖在灯柱的外侧，不同覆盖位置的柔性太阳能发电板用于接收不同位置的太阳能；
蓄电池，设置于灯柱内部，与柔性太阳能发电板电连接；
照明组件，设置于灯柱远离地面的一端，且照明组件与蓄电池电连接。
可选地，柔性太阳能发电板的数量为一块，柔性太阳能发电板完全覆盖在灯柱的外侧，照明组件设置在灯柱的顶部。
可选地，柔性太阳能发电板包括若干子柔性太阳能发电板，照明组件包括若干灯条；若干子柔性太阳能发电板部分覆盖在所述灯柱的外侧，且每个子柔性太阳能发电板分别与每个灯条间隔排列。
可选地，灯柱还包括灯杆，灯杆的横截面为圆形或多边形；底座包括底盘以及固定座，底盘固定在所述地面上，固定座设置在底盘远离地面的一侧，且固定座开设有通孔，通孔的形状与灯杆的横截面相适应，灯杆的下端插入通孔并固定在底座上。
可选地，太阳能灯还包括负载模块，蓄电池的数量为多个，负载模块与蓄电池电连接。
可选地，负载模块包括USB充电接口，充电接口用于为电子设备充电。
可选地，负载模块包括充电宝机柜，充电宝机柜用于为充电宝充电。
可选地，负载模块还包括电动车充电接口，电动车充电接口用于为电动车充电。
可选地，太阳能灯还包括逆变器，逆变器与柔性太阳能发电板电连接，逆变器用于将柔性太阳能发电板转化得到的电能输送至电网。
可选地，太阳能灯还包括物联网模块，物联网模块与用户终端电连接，物联网模块用于获取蓄电池的电量信息，并将电量信息发送至用户终端。
本申请实施例与现有技术相比的有益效果是：本申请实施例提供了一种太阳能灯，其包括灯柱、柔性太阳能发电板、蓄电池以及照明组件。由于灯柱竖直固定在地面上，且柔性太阳能发电板覆盖在灯柱远离地面的一端，因此本申请实施例中柔性太阳能发电板与地面所成的角度为90°，同时通过将柔性太阳能发电板全部或部分覆盖在灯柱的外侧，使得不同覆盖位置的柔性太阳能发电板可以接收不同位置的太阳能，从而提高了柔性太阳能发电板接收太阳能的面积，使得柔性太阳能发电板能接收到更多的太阳能，进而提高了太阳能灯的发电量。
附图说明
为了更清楚地说明本申请实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
图1是本申请实施例提供的一种太阳能灯的结构示意图；
图2是本申请实施例提供的不同位置的太阳照射太阳能灯的示意图；
图3是本申请实施例提供的一种太阳能灯的具体结构示意图；
图4是本申请实施例提供的一种太阳能灯的具体结构示意图；
图5是本申请实施例提供的太阳能灯的供电示意图；
图6是本申请实施例提供的太阳能灯的具体供电示意图。
附图标号说明：
1、太阳能灯；11、灯柱；111、底座；1111、底盘；1112、固定座；12、柔性太阳能发电板；121、子柔性太阳能发电板；13、蓄电池；14、照明组件；141、灯条；15、负载模块；151、USB充电接口；152、充电宝机柜；153、电动车充电接口；2、太阳。
本申请目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请的一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
需要说明的是，当元件被称为“固定于”或“设置于”另一个部件上，它可以直接在另一个部件上或者间接设置在另一个部件上；当一个部件被称为是“连接于”另一个部件，它可以是直接连接到另一个部件或间接连接至另一个部件上。
需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置或部件必须具有特定的方位.以特定的方位构造和操作，因此不能理解为对本申请的限制。
另外，若本申请实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，若全文中出现的“和/或”的含义为，包括三个并列的方案，以“A和/或B”为例，包括A方案，或B方案，或A和B同时满足的方案。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本申请要求的保护范围之内。
须知，本说明书附图所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本申请可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本申请所能产生的功效及所能达成的目的下，均应仍落在本申请所揭示的技术内容得能涵盖的范围内。
太阳能发电是一种利用太阳光能转化为电能的可再生能源技术。随着人们对环境保护和能源可持续性的关注日益加深，太阳能发电技术在全球范围内得到了广泛应用。现如今，太阳能发电技术主要应用于太阳能路灯领域。在相关技术中，太阳能路灯通常包含一块太阳能发电板、灯以及灯柱，且太阳能发电板倾斜设置在灯柱上。但在相关技术中，现有的太阳能灯存在发电量低的问题。
有鉴于此，本申请提出了一种太阳能灯，在本申请实施例中，柔性太阳能发电板与地面所成的角度为90°，同时通过将柔性太阳能发电板全部或部分覆盖在灯柱的外侧，使得不同覆盖位置的柔性太阳能发电板可以接收不同位置的太阳能，从而提高了柔性太阳能发电板接收太阳能的面积，使得柔性太阳能发电板能接收到更多的太阳能，进而提高了太阳能灯的发电量。
为了说明本申请的技术方案，下面通过具体实施例来进行说明。
在本申请实施例中，如图1所示，上述太阳能灯1包括：灯柱11、柔性太阳能发电板12、蓄电池13以及照明组件14。
具体的，灯柱11，包括底座111，灯柱11通过底座111竖直固定在地面上。柔性太阳能发电板12，设置于灯柱11远离地面的一端，且柔性太阳能发电板12完全或部分覆盖在灯柱11的外侧，不同覆盖位置的柔性太阳能发电板12用于接收不同位置的太阳能。蓄电池13，设置于灯柱11内部，与柔性太阳能发电板12电连接。照明组件14，设置于灯柱11远离地面的一端，且照明组件14与蓄电池13电连接。
在本申请的实施方式中，灯柱11可以通过底座111固定在地面上，底座111可以通过螺栓固定的方式固定在地面上。灯柱11的上端(即远离地面的一端)设置有柔性太阳能发电板12以及照明组件14。
柔性太阳能发电板12是一种可弯曲的太阳能发电板，用于将接收到的光能转化为电能。因此在本申请实施例中，柔性太阳能发电板12可以贴合在灯柱11的上端，且完全或部分覆盖在灯柱11的外侧。
值得注意的是，完全覆盖是指柔性太阳能发电板12的首尾两端可以完全连接在一起，将灯柱11的外侧大部分(例如可以是灯柱外侧面积的80％)或灯柱11外侧所有部分完全覆盖住。也即若柔性太阳能发电板12在竖直方向上的长度与灯柱11的长度一致，则此时柔性太阳能发电板12可以将灯柱11外侧所有部分全部覆盖住。若柔性太阳能发电板12在竖直方向上的长度小于灯柱11的长度，例如柔性太阳能发电板12在竖直方向上的长度是灯柱11的长度的80％，则此时柔性太阳能发电板12可以将灯柱11外侧80％的面积全部覆盖住。
部分覆盖则是指可以有多块柔性太阳能发电板12，且相邻两块柔性太阳能发电板12之间存在较小的空隙(空隙处可以用于设置其他设备)。部分覆盖将灯柱11的外侧大部分(例如可以是灯柱外侧面积的80％)或灯柱11外侧所有部分覆盖住。同样的，若柔性太阳能发电板12在竖直方向上的长度与灯柱11的长度一致，则此时柔性太阳能发电板12可以将灯柱11外侧所有部分覆盖住。若柔性太阳能发电板12在竖直方向上的长度小于灯柱11的长度，例如柔性太阳能发电板12在竖直方向上的长度是灯柱11的长度的80％，则此时柔性太阳能发电板12可以将灯柱11外侧80％的面积部分覆盖住。
可以理解的是，若柔性太阳能发电板12将灯柱11的外侧所有部分完全或部分覆盖住，则可以最大限度地将太阳能转化成电能，进一步提高太阳能发电效率。若柔性太阳能发电板12将灯柱11的外侧所有部分完全或部分覆盖住，则留下灯柱11外侧底部的小部分不进行覆盖，则可以减少柔性太阳能发电板12受到外界环境因素的干扰，例如可以减少灯柱11底部涨水时受到的干扰。
通过设置柔性太阳能发电板12完全或部分覆盖在灯柱11的外侧，使得灯柱11的外侧不同位置覆盖有柔性太阳能发电板12，从而使得不同覆盖位置的柔性太阳能发电板12可以在太阳位置变化时，接收不同位置的太阳能。
照明组件14是一种灯具，可以是LED灯、白炽灯等，其可以设置于灯柱11的顶端，也可以设置于灯柱11上端的某一位置，照明组件14可以通过灯具接口与蓄电池13电连接。蓄电池13用于储存柔性太阳能发电板12转化得到的电能，其可以设置在灯柱11内部，具体可以设置在灯柱11内部的上端或下端。在一些具体的实施方式中，蓄电池13可以设置在灯柱11内部的下端，且在灯柱11与蓄电池13相对的地方开设有通孔，用于将蓄电池13放入灯柱11内部或从灯柱11内部取出。
在本申请实施方式中，柔性太阳能发电板12可以通过电线与蓄电池13电连接，具体的，灯柱11上端可以开设有出线口或出线槽，电线可以穿过出线口或出线槽将柔性太阳能发电板12和蓄电池13连接起来。柔性太阳能发电板12转化光能得到的电能，可以储存在蓄电池13内。蓄电池13同样与照明组件14电连接，蓄电池13中储存的电能可以为照明组件14供能。
可以理解的是，由于柔性太阳能发电板12完全或部分覆盖在灯柱11远离地面的一端，也即灯柱11远离地面的一端的不同位置均覆盖有柔性太阳能发电板12。随着太阳2位置不断变化，灯柱11不同位置上的柔性太阳能发电板12，均可以接收不同位置的太阳2发出的太阳能，并将太阳能转化为电能，因此其可以提高太阳能灯1的发电量。
本申请实施例与现有技术相比的有益效果是：本申请实施例提供了一种太阳能灯1，其包括灯柱11、柔性太阳能发电板12、蓄电池13以及照明组件14。由于灯柱11竖直固定在地面上，且柔性太阳能发电板12覆盖在灯柱11远离地面的一端，因此本申请实施例中柔性太阳能发电板12与地面所成的角度为90°，同时通过将柔性太阳能发电板12全部或部分覆盖在灯柱11的外侧，使得不同覆盖位置的柔性太阳能发电板可以接收不同位置的太阳能，从而提高了柔性太阳能发电板12接收太阳能的面积，使得柔性太阳能发电板12能接收到更多的太阳能，进而提高了太阳能灯1的发电量。
如图1所示，在本申请的一些实施方式中，柔性太阳能发电板12将灯柱11的外侧所有部分完全或部分覆盖住。
在本申请的实施方式中，柔性太阳能发电板12在竖直方向上的长度与灯柱11的长度一致，则此时柔性太阳能发电板12可以将灯柱11外侧所有部分全部或部分覆盖住。如此可以最大限度地将太阳能转化成电能，进一步提高太阳能发电效率。
在本申请的另一些实施方式中，柔性太阳能发电板12将灯柱11的外侧完全或部分覆盖住，且柔性太阳能发电板12对灯柱11的外侧的覆盖面积大于预设面积。
在本申请的实施方式中，预设面积可以根据实际需要自行设置，例如可以设置为80％。具体的，柔性太阳能发电板12在竖直方向上的长度小于灯柱11的长度，例如柔性太阳能发电板12在竖直方向上的长度是灯柱11的长度的80％，则此时柔性太阳能发电板12可以将灯柱11外侧80％的面积全部或部分覆盖住。如此设置，可以减少柔性太阳能发电板12受到外界环境因素的干扰，例如可以减少灯柱11底部涨水时受到的干扰。

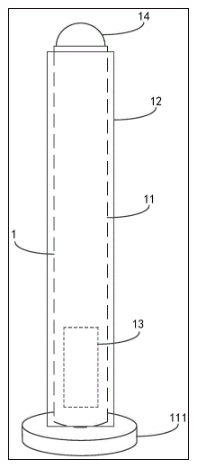

如图1所示，在本申请的一些实施方式中，柔性太阳能发电板12的数量为一块，柔性太阳能发电板12完全覆盖在灯柱11的外侧，且照明组件14设置在灯柱11的顶部。
其中，柔性太阳能发电板12可以是一块完整的柔性太阳能发电板12，其可以完全覆盖在灯柱11的外侧，也即该柔性太阳能发电板12的首尾两端可以完全连接起来，可以将灯柱11外侧大部分(例如可以是灯柱外侧面积的80％)或灯柱11外侧所有部分完全覆盖住。

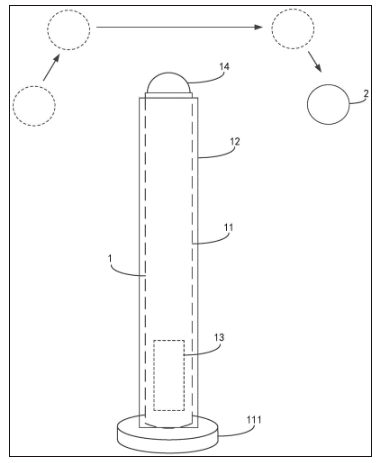

示例性的，如图2所示，由于柔性太阳能发电板12完全覆盖在灯柱11远离地面的一端，也即灯柱11远离地面的一端的不同位置均覆盖有柔性太阳能发电板12。随着太阳2位置不断变化，灯柱11不同位置上的柔性太阳能发电板12，均可以接收不同位置的太阳2发出的太阳能，并将太阳能转化为电能，因此其可以提高太阳能灯1的发电量。

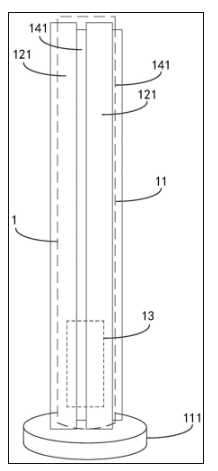

如图3所示，在本申请的另一些实施方式中，柔性太阳能发电板12可以包括若干子柔性太阳能发电板121，照明组件14可以包括若干灯条141，若干子柔性太阳能发电板121部分覆盖在灯柱11的外侧，且每个子柔性太阳能发电板121分别与每个灯条141间隔排列。
其中，子柔性太阳能发电板121可以依次与灯条141间隔排列，也即每两个相邻子柔性太阳能发电板121之间可以设置一个灯条141。每块子柔性太阳能发电板121均通过电线与蓄电池13电连接，蓄电池13又可以通过电线与每个灯条141电连接。通过设置子柔性太阳能发电板121依次与灯条141间隔排列，可以满足用户对于照明组件14的不同排列需求，同时尽可能安装较大接收太阳能功能面积的柔性太阳能发电板12，以提高太阳能灯1的发电量。
可以理解的是，由于子柔性太阳能发电板121绕灯柱11与与灯条141间隔排列，因此，灯柱11的不同面上存在子柔性太阳能功能发电板，随着太阳2位置不断变化，不同位置的子柔性太阳能发电板121，也可以接收不同位置的太阳2发出的太阳能，并将太阳能转化为电能，同样可以提高太阳能灯1的发电量。

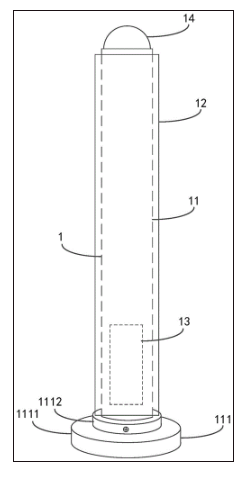

如图4所示，在本申请的一些实施方式中，灯柱11还包括灯杆，灯杆的横截面为圆形或多边形。底座111包括底盘1111以及固定座1112，底盘1111固定在地面上，固定座1112设置在底盘1111远离地面的一侧，且固定座1112开设有通孔，通孔的形状与灯杆的横截面相适应，灯杆的下端插入通孔并固定在底座111上。
其中，灯杆的横截面为圆形或多边形，也即灯杆可以是圆柱体、正四面体、正八面体等。固定座1112可以与底盘1111一体成型，且固定座1112的横截面积小于底盘1111的横截面积。固定座1112开设有通孔，且通孔的形状与灯杆的横截面相适应，因此灯杆的一端可以插入该通孔。又由于固定座1112的横截面积小于底盘1111的横截面积，因此可以在固定座1112的垂直于通孔的面上打孔，并通过螺栓固定的方式将灯杆固定住。
可以理解的是，本申请实施方式通过设置固定座1112和底盘1111，可以利用固定座1112将灯杆固定住。同时底座111又可以和灯杆拆卸开来，从而便于运输。

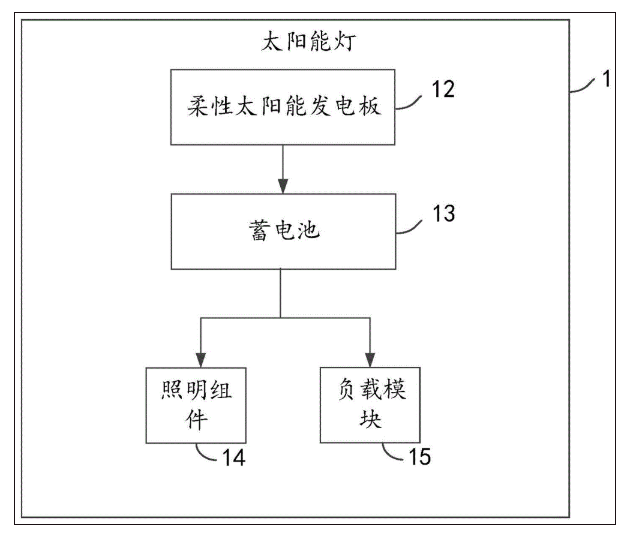

如图5所示，在本申请的一些实施方式中，太阳能灯1还包括负载模块15，蓄电池13的数量为多个，负载模块15与蓄电池13电连接。
其中，负载模块15通过与蓄电池13电连接，可以利用蓄电池13的电能为负载供电，可以理解的是，本申请实施方式中的负载模块15不包括照明组件14。具体的，每个蓄电池13都可以和柔性太阳能发电板12电连接，即柔性太阳能发电板12可以为每块蓄电池13充电。同时每个蓄电池13都可以和负载模块15电连接，即每块蓄电池13都可以为负载模块15供电。
值得注意的是，申请人在研发过程中发现，在利用蓄电池13为负载模块15供电时，会存在一个问题：若太阳能灯1在白天为负载模块15供电时，此时柔性太阳能发电板12会为蓄电池13充电，同时蓄电池13又要为负载模块15供电，此时蓄电池13容易损坏。
有鉴于此，本申请实施方式设置了多个蓄电池13，从而可以做到一些蓄电池13接收柔性太阳能发电板12转化得到的电能，进行充电，另一些蓄电池13为负载模块15供电。可以避免出现一个蓄电池13同时进行充电和放电的情况，从而避免损伤电池。
在本申请的一些具体实施方式中，负载模块15可以包括USB充电接口151，充电接口用于为电子设备充电。
其中，USB充电接口151可以与蓄电池13电连接，当有USB接头插入USB充电接口151时，蓄电池13可以通过USB充电接口151与USB接头，为USB接头另一端的电子设备充电(例如智能手机、无线耳机等)。
在本申请的另一些具体实施方式中，负载模块15还可以包括充电宝机柜152，充电宝机柜152用于为充电宝充电。
其中，充电宝机柜152可以与蓄电池13通过电线电连接，利用蓄电池13为充电宝机柜152供电。例如在一些旅游景点，可以在太阳能灯1的灯珠旁边放置充电宝机柜152，充电宝机柜152内可以放置充电宝，供游客使用，而太阳能灯1内部的蓄电池13则可以为充电宝机柜152以及机柜内的充电宝供电。
在本申请的另一些具体实施方式中，负载模块15还可以包括电动车充电接口153，电动车充电接口153用于为电动车充电。
其中，电动车充电接口153可以与蓄电池13电连接，当有电动车充电接头插入电动车充电接口153时，蓄电池13可以通过电动车充电接口153与电动车充电接头，为电动车充电接头另一端的电动车充电。
如图6所示，在本申请的一些具体实施方式中，负载模块15可以包括USB充电接口151、充电宝机柜152、电动车充电接口153中的一种或多种。
在本申请的一些实施方式中，太阳能灯1还可以包括逆变器，逆变器与柔性太阳能发电板12电连接，逆变器用于将柔性太阳能发电板12转化得到的电能输送至电网。
其中，逆变器可以设置在灯柱11内部，并与柔性太阳能发电板12电连接。在一些场景中，例如当蓄电池13充满电后，此时逆变器可以将柔性太阳能发电板12发出的直流电转换为交流电，并将转换得到的交流电输送至电网。
在本申请的一些实施方式中，太阳能灯1还可以包括物联网模块，物联网模块与用户终端电连接，物联网模块用于获取蓄电池13的电量信息，并将电量信息发送至用户终端。
其中，物联网模块可以设置在灯柱11内部，并由蓄电池13为其供电，该物联网模块可以支持1G、2G、3G、4G、5G等蜂窝网络，MQTT、LORA、NBIOT、RS232、RS485等各种通信协议。太阳能灯1还可以包括控制器，控制器可以与蓄电池13电连接并获取蓄电池13的电量信息，同时控制器也可以与物联网模块电连接，控制器可以将蓄电池13的电量信息发送给物联网模块。物联网模块获取蓄电池13的电量信息后，可以将蓄电池13的电量信息发送至与用户终端。
以上所述实施例仅用以说明本申请的技术方案，而非对其限制；尽管参照前述实施例对本申请进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本申请各实施例技术方案的精神和范围，均应包含在本申请的保护范围之内。
