名称：一种带药点刺针
专利权人：刘朝云
专利号：202422204502.8
技术领域
本实用新型涉及点刺针技术领域，具体为一种不需要专业技术就可带药对患痛部位点刺治疗的自动回弹针。
背景技术
人体皮肤过敏原体内检测，主要是通过皮肤试验了解机体对致敏物质的过敏状态。皮肤试验的方法很多，其中过敏原皮肤点刺试验与皮内试验最为常用。和过敏原皮内试验相比，过敏原点刺试验操作简便快速、对皮肤损伤小、疼痛程度较低、非特异性的皮肤反应发生率较低、结果可重复性好。因此，在国内外的临床研究和工作中，过敏原皮肤点刺试验倾向于逐步取代传统的皮内试验。现有的点刺针就是单独的针，不能带药使用。
发明内容
针对上述原使用方法技术的不足，结合多年点刺带药行针经验，本实用新型的目的是提供带药精准的点刺针。
为解决上述技术问题，本实用新型采用如下技术方案：
本实用新型提供带药点刺针，包括针套，所述针套上端螺接有上端螺阻；
所述滑套置于针套内部，滑套上设置有“7”型滑槽，斜口按键安装在针套内，斜口按键上端从针套上端向外伸出，内弹簧套置于斜口按键位于针套内部的部分上，内弹簧下端设置有回位固定柱，回位固定柱上的活塞销卡在滑套上的 “7”型滑槽上部；针套上端外套置有外弹簧；外弹簧和斜口按键外侧的凸压环连接；
运动活塞杆安装在针套内，位于针套下端处；运动活塞杆的前端为锥形结构，中间段为细颈，尾端设置有燕尾口；针夹弹簧套在运动活塞杆中间细颈处；专用一次性带药针装进针套内，并通过下端针阻固定；专用一次性带药针通过燕尾口卡在运动活塞杆上；下端针阻上设置有调节螺纹，调节螺栓通过调节螺纹安装在下端针组上；下端针阻为中空结构，下端针套侧面设置有一个滑槽。
本实用新型的有益效果在于：本实用新型能对患痛部位精准施针用药，深浅可调，施针的深度和用药量精准可调，针头为一次性，无交叉感染风险，针体可以重复使用，使用成本低，效率高。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

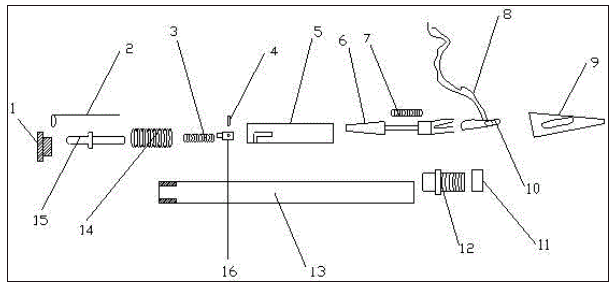

图1为本实用新型提供的带药点刺针的结构示意图；
附图标记说明：1、上端螺阻；2、针笔挂；3、内弹簧；4、活塞销；5、滑套；6、运动活塞杆；7、针夹弹簧；8、1次性针头；9、下端针套；10、进药管；11、调节螺栓；12、下端针阻；13、针套；14、外弹簧；15、斜口按键；16、回位固定柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
如图1所示，带药点刺针，包括针套，所述针套上端螺接有上端螺阻；所述滑套置于针套内部，滑套上设置有“7”型滑槽，斜口按键安装在针套内，斜口按键上端从针套上端向外伸出，内弹簧套置于斜口按键位于针套内部的部分上，内弹簧下端设置有回位固定柱，回位固定柱上的活塞销卡在滑套上的 “7”型滑槽上部；针套上端外套置有外弹簧；外弹簧和斜口按键外侧的凸压环连接；
运动活塞杆安装在针套内，位于针套下端处；运动活塞杆的前端为锥形结构，中间段为细颈，尾端设置有燕尾口；针夹弹簧套在运动活塞杆中间细颈处；专用一次性带药针装进针套内，并通过下端针阻固定；专用一次性带药针通过燕尾口卡在运动活塞杆上；下端针阻上设置有调节螺纹，调节螺栓通过调节螺纹安装在下端针组上；下端针阻为中空结构，下端针套侧面设置有一个滑槽。
工作原理：
本品组成：主体为针套13，其上部顶有上端螺阻1、内弹簧3和外弹簧14，外弹簧14由斜口按键15压发作功，内弹簧3回位，使之往复使用，弹簧下由回位固定柱16固定柱卡住活塞销4，在滑套5的“7”型滑槽上部卡住，按下斜口按键15时击发，运动活塞杆6是下部作功活柱，针夹弹簧7套在运动活塞杆6的中部细颈处，作完功时回位上部为下一次击发蓄劲，以待击发；1次性针头8和进药管10从下端依次装进针套13中，由下端针阻12固定，下端针阻12有调节螺纹，下端针阻12为中空结构，用以调节进针深度；下端针套9为中空结构，侧面有一滑槽便于针在其内滑动点刺，运动活塞杆6下端设置有燕尾口，用于固定带药针头。
本装置不用专业技术，点刺精准，无感染风险，用药少，除了针头外，其它都可以重复 使用，节能环保，为风湿、腰椎、颈椎、各种病痛患者自疗去痛的必备佳品。
显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
