名称：一种推拉式水带卷盘车

专利号：201820483134.7

专利权人：孙路路

技术领域

本实用新型涉及消防器材技术领域，尤其是一种推拉式水带卷盘车。

背景技术

消防水带是消防员救火中的必备装备之一，现有技术中，通常采用人工对消防水带进行卷盘，不仅费时费力，而且卷盘效果有时候不是太理想。

实用新型内容

针对上述问题，本实用新型提供一种推拉式水带卷盘车。

一种推拉式水带卷盘车，主要包括车架和对称设置于所述车架底部的两个车轮，两个车轮通过第一转轴连接，所述第一转轴一侧固定有第一链盘，所述第一链盘通过链条连接有水带缠绕装置；

所述水带缠绕装置主要由固定座、第二转轴、第二链盘和水带缠绕盘组成，所述固定座固定于所述车架上，所述第二转轴通过轴承设置于所述固定座内，所述第二转轴一侧连接所述第二链盘，另一侧连接所述水带缠绕盘，所述第二链盘通过所述链条连接所述第一链盘。

进一步的，所述车架为矩形框架结构，其底部设有水带盘托架。

进一步的，所述矩形框架结构内部设有支撑架。

进一步的，所述水带缠绕盘底部设有水带梳理器，所述水带梳理器整体T字型，并固定于所述车架上。

本实用新型的有益效果：整个卷盘车结构简单，成本低廉，操作方便，不仅可以用于水带卷盘，还可以用于火场运输水带，只要根据需要调整即可减轻消防员运输水带和收卷水带负担。

附图说明

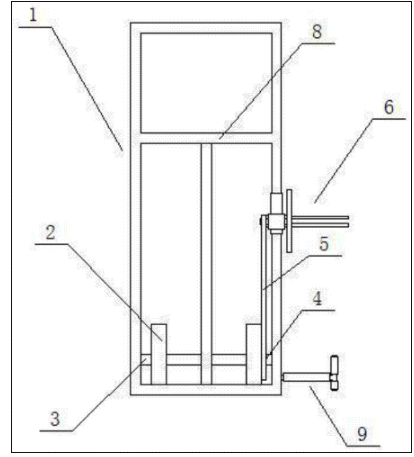

图1为本实用新型的主视结构示意图；

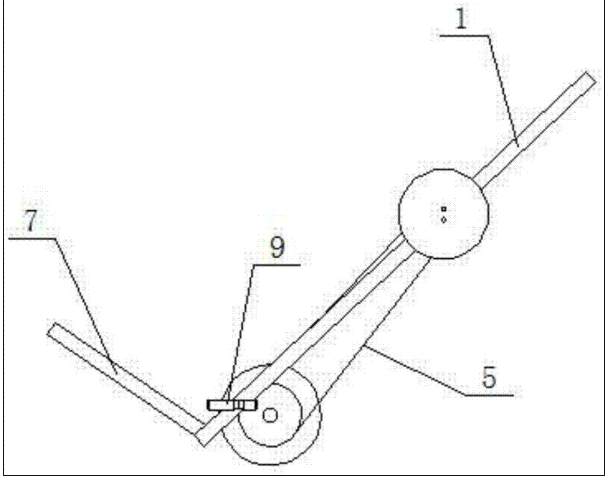

图2为本实用新型的使用过程中的侧视结构示意图；

图3为水带缠绕装置的细节结构示意图；

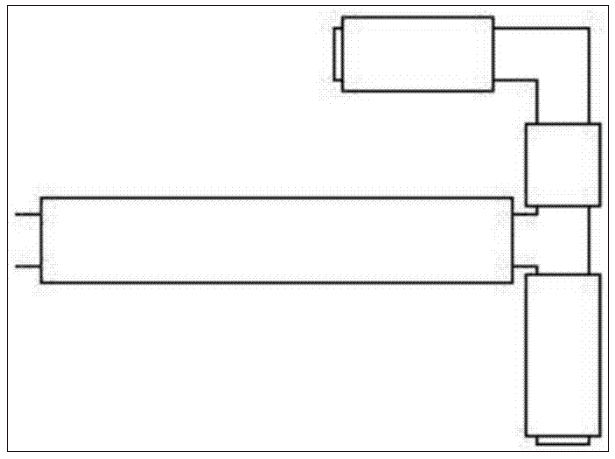

图4为水带梳理器的一种结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。

实施例1

一种推拉式水带卷盘车，如图1-3所示，主要包括车架1和对称设置于所述车架底部的两个车轮2，两个车轮通过第一转轴3连接，所述第一转轴3一侧固定有第一链盘4，所述第一链盘4通过链条5连接有水带缠绕装置6；

所述水带缠绕装置6主要由固定座601、第二转轴602、第二链盘603和水带缠绕盘604组成，所述固定座601固定于所述车架上，所述第二转轴602通过轴承设置于所述固定座内，所述第二转轴一侧连接所述第二链盘603，另一侧连接所述水带缠绕盘604，所述第二链盘通过所述链条连接所述第一链盘。

使用时，下压车架顶部，使车架底部向前翘起，整个卷盘车重力压于两个车轮之上，并通过推动或拉动车轮，使得第一转轴转动，进而通过链条带动水带缠绕装置的第二转轴转动，水带缠绕盘在第二转动的带动下，也开始转动，从而实现水带的卷盘。

整个卷盘车结构简单，成本低廉，操作方便，不仅可以用于水带卷盘，还可以用于水带的铺设，只要根据需要调整水带卷盘的安装方向即可。

为了同时便于运输水带卷盘，所述车架为矩形框架结构，其底部设有水带盘托架7，可以将水带卷盘堆放于其上，车架则自然成为靠背，整个水带卷盘车成了水带卷盘运输车。

为了提高车架的稳固性，所述矩形框架结构内部设有支撑架8。

为了水带缠绕地更整齐，所述水带缠绕盘底部设有水带梳理器9，所述水带梳理器整体呈T字型，并固定于所述车架上，使用时，将水带压于水带梳理器下方T字型伸出的两端可以防止水带跑位。T字型伸出的两端还可以向内弯折，从而形成一个限定水带跑位的的U型槽，如图4所示，更加便于水带地缠绕。

显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域及相关领域的普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都应属于本实用新型保护的范围。
