名称：新型举重杠铃杆

专利号：202223102668.6

专利权人：邵峰峰

技术领域

本实用新型涉及锻炼器材技术领域，具体地说，涉及新型举重杠铃杆。

背景技术

杠铃是一种核心训练运动训练器材，也是举重所用器材。杠铃运动属于重量训练的一种，只是利用杠铃训练器材，来增进肌肉力量的训练。也可以利用杠铃进行核心训练，促进整体的协调性。传统的杠铃杆会采用普通轴承，冲击力大、无法减震缓冲，也易损坏。传统杠铃的杠铃杆的握把位置固定，活动幅度也就受限，无法充分调节调动肌肉的力量，同时用户也无法自由调节训练握把的位置，出现训练不平衡的现象。

实用新型内容

本实用新型的目的在于提供新型举重杠铃杆，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型目的之一在于，新型举重杠铃杆，所述杠铃杆包括滚花杆、两个套筒以及两个轴承，每个所述轴承的外圈均包裹一层弹性体，所述滚花杆的两端均与所述轴承的内圈连接，所述轴承的外圈与所述套筒连接。

作为本技术方案的进一步改进，每个所述套筒与滚花杆之间连接有套筒法兰，所述套筒法兰的外圆上开设有多个第一开口槽，第一开口槽的宽度为10mm-20mm，深度为5mm-8mm，每个所述第一开口槽内置入硅胶圈。

作为本技术方案的进一步改进，所述套筒的外圆周上开设有多个第二开口槽，第二开口槽的宽度为宽度20mm-28mm，深度5mm-8mm，所述第二开口槽用来置入固定带。

作为本技术方案的进一步改进，所述滚花杆的外表面上套设有滑动握把，所述滑动握把的外表面设置有防滑套。

作为本技术方案的进一步改进，所述滑动握把包括左手握把和右手握把，所述左手握把和右手握把沿轴向均设置有多组滚动珠，多组所述滚动珠呈圆周均布。

作为本技术方案的进一步改进，以滚主杆的中心点为基准，两侧对称设置有标识刻度线，所述标识刻度线的宽度2mm，深度1mm，标识刻度线的长度为10mm，所述左手握把和右手握把根据对称设置的标识刻度线进行对称设置。

作为本技术方案的进一步改进，所述弹性体的厚度为3-5mm，所述弹性体的材质为橡胶、PU或者TPE。

作为本技术方案的进一步改进，所述杠铃杆采用合金钢或者碳素结构钢。

作为本技术方案的进一步改进，所述滚花杆的表面上设置有与所述滚动珠相配合的槽口。

本实用新型的有益效果：本实用新型中将轴承的外圈均包裹一层弹性体，然后通过该轴承连接滚花杆和套筒，同时设置开口槽、硅圈套等也可以很大程度的减少使用过程中的冲击力，起到减震缓冲的效果，避免影响训练效果，以及器材的损坏；结合标识刻度线、滑动握把等，实现平衡锻炼，防止安全事故的发生。

附图说明

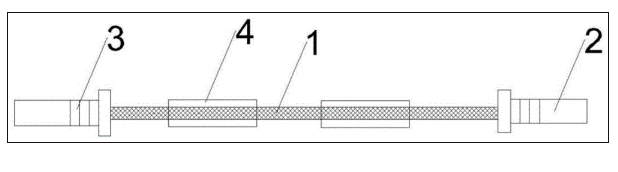

图1为本实用新型的整体结构剖面图；

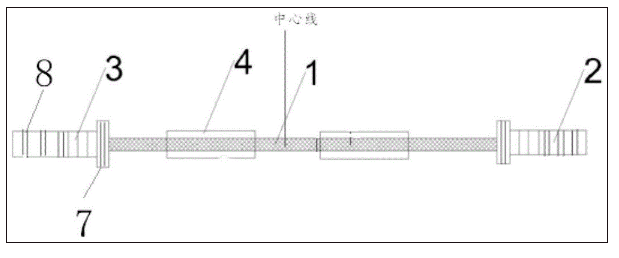

图2为本实用新型另一实施例的整体结构剖面图；

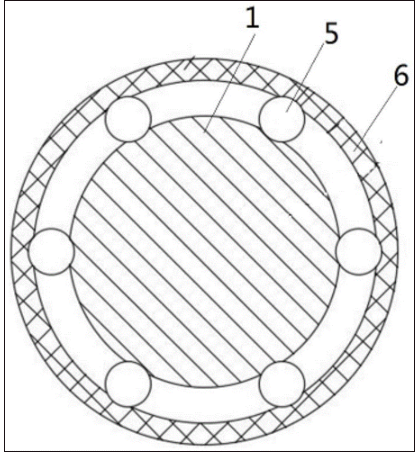

图3为本实用新型的部分结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”、“第三”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-3所示，本实用新型提供一种举重杠铃杆，该杠铃杆包括滚花杆1、两个套筒2以及两个轴承3，每个轴承3的外圈均包裹一层弹性体，滚花杆1的两端均与轴承3的内圈连接，轴承3的外圈与套筒连接。

由此，本实用新型中将轴承的外圈均包裹一层弹性体，然后通过该轴承连接滚花杆和套筒，轴承可以采用球轴承、滚针轴承等样式，从而可以很大程度的减少使用过程中的冲击力，起到减震缓冲的效果，避免影响训练效果，以及器材的损坏。

每个套筒2与滚花杆3之间连接有套筒法兰，套筒法兰的外圆上开设有多个第一开口槽7，第一开口槽8的宽度为10mm-20mm，深度为5mm-8mm，每个第一开口槽7内置入硅胶圈。由此通过在套筒法兰套设硅胶圈，硅胶圈颜色可以很多种，从而根据硅胶圈来标识对应举重杆的称重标识，同时，在与地面接触时，起到防磕碰作用。

优选地，套筒的外圆周上开设有多个第二开口槽8，第二开口槽8的宽度为宽度20mm-28mm，深度5mm-8mm，第二开口槽8用来置入固定带。从而固定带不会轻易移位，当固定带的下面绑定固定重物并受压在两侧的套筒上，由此也可以训练平衡力。

如图所示，滚花杆的外表面上套设有滑动握把4，滑动握把4的外表面设置有防滑套6。由此，通过设置于滚花杆滑动连接的滑动握把从而实现距离的调节，可以使训练者在训练的过程中更好地进行肩关节或大臂的外展、内收等运动，活动幅度也就受限，充分调动肌肉的力量。防滑套6的设置可以保证提高抓握稳定性，防止锻炼时脱手，从而减少运动过程中的意外伤害。

如图所示，该滑动握把4包括左手握把和右手握把，左手握把和右手握把套设滚花杆上，左手握把和右手握把沿轴向均设置有多组滚动珠5，多组滚动珠5呈圆周均布，滚花杆的表面上设置有与滚动珠相配合的槽口。滚动珠数量设置为多个。由此，本申请滚动珠的设计可以保证左手握把和右手握把在滚花杆上面滑动的流畅性和顺滑度，且具有很强的抗压功能。而设置左手握把和右手握把使训练者可以调节为不同的握距，可变握距可以使使各种训练动作的幅度显著增加，提升训练效果。

以滚主杆的中心点为基准，两侧对称设置有标识刻度线，标识刻度线的宽度2mm，深度1mm，标识刻度线的长度为30-50mm，左手握把和右手握把根据对称设置的标识刻度线进行对称设置。从而在用来深蹲时，在用户移动把手时提示用户根据标识刻度线进行固定把手，从而对称固定把手，防止一侧重一侧轻，导致训练不平衡，防止安全事故发生。

应当予以说明地，弹性体的厚度为3-5mm。弹性体的材质为橡胶、PU或者TPE。杠铃杆采用合金钢或者碳素结构钢。由此，训练过程中，使杠铃杆的稳定性能更好，更耐冲击性。采用合金钢或者碳素结构钢，使杠铃杆重量大不易断。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
