名称：一种自动收卷瑜伽垫

专利号：202022306168.9

专利权人：邵峰峰

技术领域

本实用新型涉及生活用品领域，具体地，涉及瑜伽垫。

背景技术

瑜伽垫是使用者在练习瑜伽时铺在身下的垫子，瑜伽垫可采用PVC、TPE、TPR、PU、橡胶、布料等不同材质，然而现有的瑜伽垫不易卷曲后收纳，用户在使用后整理收拾都费时、费力、较为麻烦，且瑜伽垫在反复使用后，其边角处易产生翘起，降低了用户的使用体验。

针对相关技术中的问题，目前尚未提出有效的解决方案。

实用新型内容

本实用新型的目的是提供一种自动收卷瑜伽垫，以解决上述至少一个技术问题。

为了达到上述目的，本实用新型采用下述技术方案：

一种自动收卷瑜伽垫，包括一瑜伽垫，其特征在于，所述瑜伽垫包括一横截面呈长方形的垫子本体、两个呈卷曲状的弹性记忆支撑条、两个固定条；

两个所述弹性记忆支撑条分别设置在所述垫子本体的左、右侧部上，所述弹性记忆支撑条的长度方向与所述垫子本体的长度方向相同；

两个所述固定条分别设置在所述垫子本体的前、后侧部上，所述固定条的长度方向与所述垫子本体的宽度方向相同；

所述固定条采用磁性材料制成，所述弹性记忆支撑条上设有一用于吸附固定条的磁石。

所述弹性记忆支撑条采用塑料条或金属条，所述固定条采用磁性胶条。

所述弹性记忆支撑条的宽度在5mm～50mm之间，所述弹性记忆支撑条的厚度0.5mm～10mm之间，所述固定条的宽度在5mm～50mm之间，所述固定条的厚度0.5mm～10mm之间。

两个所述弹性记忆支撑条分别埋设在所述垫子本体的左、右侧部内，两个所述固定条分别埋设在所述垫子本体的前、后侧部内。

或，两个所述弹性记忆支撑条分别通过缝纫线缝制在所述垫子本体的下表面上，两个所述固定条分别通过缝纫线缝制在所述垫子本体的下表面上。所述弹性记忆支撑条上安有至少三个用于固定至所述垫子本体的第一铆钉，所述弹性记忆支撑条与所述垫子本体之间设有第一胶水层；所述固定条上安有至少三个用于固定至所述垫子本体的第二铆钉，所述固定条与所述垫子本体之间设有第二胶水层。

两个所述弹性记忆支撑条上均设有安装槽，所述安装槽内设有所述磁石。

本实用新型通过此设计，提供了一种自动收卷瑜伽垫，结构简单、使用便捷，此设计通过在瑜伽垫上设置弹性记忆支撑条与固定条，当用户从底部开始收卷瑜伽垫时，通过弹性记忆支撑条即可以实现自动卷曲瑜伽垫的功能，且固定条可固定收卷后的瑜伽垫，使得瑜伽垫卷曲后，其边角处不易翘起，提高了用户的使用体验。

附图说明

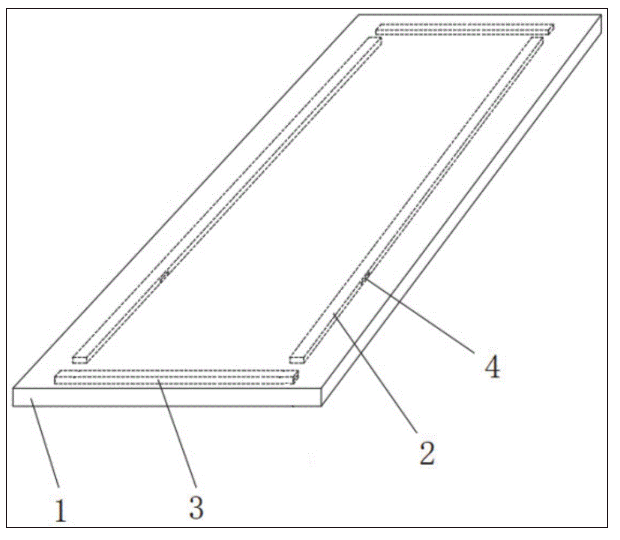

图1为本实用新型的瑜伽垫展开后的部分结构示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步地说明。

如图1所示，一种自动收卷瑜伽垫，包括一瑜伽垫，瑜伽垫包括一横截面呈长方形的垫子本体1、两个呈卷曲状的弹性记忆支撑条2、两个固定条3；两个弹性记忆支撑条分别设置在垫子本体的左、右侧部上，弹性记忆支撑条的长度方向与垫子本体的长度方向相同；两个固定条分别设置在垫子本体的前、后侧部上，固定条的长度方向与垫子本体的宽度方向相同；固定条采用磁性材料制成，弹性记忆支撑条上设有一用于吸附固定条的磁石4。本实用新型通过此设计，提供了一种自动收卷瑜伽垫，结构简单、使用便捷，此设计通过在瑜伽垫上设置弹性记忆支撑条与固定条，当用户从底部开始收卷瑜伽垫时，通过弹性记忆支撑条即可以实现自动卷曲瑜伽垫的功能，且固定条可固定收卷后的瑜伽垫，使得瑜伽垫卷曲后，其边角处不易翘起，提高了用户的使用体验。

此设计中，由于瑜伽垫的左、右侧部上设置有呈卷曲状的弹性记忆支撑条，在使用时，用户将收卷的瑜伽垫展开放置，使卷曲状的弹性记忆支撑条被拉直，拉直后的弹性记忆支撑条，有保持伸直状态的能力，并使瑜伽垫原收卷一侧朝向下方放置，使得瑜伽垫在使用时不会因为弹性记忆支撑条的作用而卷起，当用户使用完成后，将使用面翻转朝下后，可从瑜伽垫的底部开始收卷瑜伽垫，通过弹性记忆支撑条可实现自动收卷瑜伽垫，并通过固定条配合磁石吸附的效果，将瑜伽垫收卷后固定；此设计中，两个弹性记忆支撑条分设在瑜伽垫的左、右侧部上，两个固定条分设在瑜伽垫的前、后侧部上，固定了瑜伽垫的外侧部，使其边角处不易翘起，进而提高了用户的使用体验。

为了保证瑜伽垫的使用效果，弹性记忆支撑条采用塑料条或金属条，固定条采用磁性胶条。弹性记忆支撑条的宽度在5mm～50mm之间，弹性记忆支撑条的厚度0.5mm～10mm之间，固定条的宽度在5mm～50mm之间，固定条的厚度0.5mm～10mm之间。

两个弹性记忆支撑条分别埋设在垫子本体的左、右侧部内，两个固定条分别埋设在垫子本体的前、后侧部内。

或，两个弹性记忆支撑条分别通过缝纫线缝制在垫子本体的下表面上，两个固定条分别通过缝纫线缝制在垫子本体的下表面上。弹性记忆支撑条上安有至少三个用于固定至垫子本体的第一铆钉，弹性记忆支撑条与垫子本体之间设有第一胶水层；固定条上安有至少三个用于固定至垫子本体的第二铆钉，固定条与垫子本体之间设有第二胶水层。以进一步将弹性记忆支撑条、固定条固定至垫子本体上。

两个弹性记忆支撑条上均设有安装槽，安装槽内设有磁石。磁石通过胶水粘附到第二安装槽内。便于用户将瑜伽垫收卷后，可通过固定条与磁石之间的相互吸附，使得收卷后的瑜伽垫不易散开，便于收纳。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限定本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
