名称：一种半自动更换马桶垫装置

专利号：202422423829.4

专利权人：谢丰

技术领域

本实用新型涉及卫浴洁具领域，尤其涉及一种半自动更换马桶垫装置。

背景技术

公共马桶用品主要包括马桶座垫、马桶盖、马桶清洁剂、马桶刷等，这些产品的设计和生产需要考虑到公共卫生、耐用性、易用性等多方面因素，在卫浴洁具领域，企业致力于研发创新的公共马桶用品，以满足不同场所如商场、酒店、机场、车站等公共区域对卫生和舒适的需求，同时，随着科技的发展，一些智能公共马桶用品也逐渐出现，如带有自动清洁、消毒功能的马桶座垫等，进一步拓展了这个领域的发展空间。

公共卫生间是城市基础设施的重要组成部分，为人们的生活提供了极大的便利，从功能上看，公共卫生间承担着满足人们生理需求的重要任务，它为人们在外出时提供了一个可以方便如厕的场所，解决了人们的燃眉之急，无论是在繁华的商业街、繁忙的交通枢纽，还是在宁静的公园、热闹的旅游景点，公共卫生间都是不可或缺的存在，在设计方面，公共卫生间越来越注重人性化，合理的布局可以提高使用效率，避免拥挤和排队，例如，区分男女卫生间的同时，还可能设置无障碍卫生间，以满足残障人士、老年人和孕妇等特殊群体的需求，卫生状况是公共卫生间的关键问题。良好的通风系统可以及时排出异味，保持空气清新，定期的清洁和消毒工作能够确保卫生间的干净整洁，减少细菌和病毒的传播，同时，提供充足的卫生纸、洗手液等卫生用品也是必不可少的，公共卫生间的外观设计也逐渐受到重视，在一些城市，公共卫生间的建筑风格与周围环境相融合，成为一道独特的风景线，有的公共卫生间采用环保材料建造，体现了可持续发展的理念。

在一些公共卫生间，存在坐便器用于残障人士、老年人和孕妇等特殊群体的需求，坐便式马桶的坐垫和使用者身体接触，坐便器多人使用的卫生效果较差。

因此，有必要提供一种半自动更换马桶垫装置解决上述技术问题。

实用新型内容

本实用新型提供一种半自动更换马桶垫装置，解决了坐便式马桶的坐垫和使用者身体接触，坐便器多人使用的卫生效果较差的问题。

为解决上述技术问题，本实用新型提供的一种半自动更换马桶垫装置，包括：垫板；

第一环形槽，所述第一环形槽开设于所述垫板表面的中间，所述垫板表面的另一侧中间开设有第二环形槽；

卫生垫，所述卫生垫设置于所述第一环形槽的内部，所述卫生垫包括薄垫层和拉带；

缺槽，所述缺槽开设于所述垫板正面的底部。

优选的，所述薄垫层设置于所述第一环形槽的内部，所述拉带固定连接于所述薄垫层表面的一侧。

优选的，所述缺槽和所述第一环形槽连通。

优选的，所述薄垫层和所述拉带设置有多层。

优选的，多层所述薄垫层重合在一起，连接的边缘通过防水胶粘合。

优选的，所述垫板的外表面包裹有清洁垫，所述清洁垫包括拉扯层、弹力层和连通槽，所述拉扯层套设于所述垫板的外表面，所述连通槽开设于所述拉扯层顶部的中间，所述弹力层设置于所述拉扯层的底部。

优选的，所述弹力层采用松紧带材质，多个所述拉扯层包裹重叠在一起。

与相关技术相比较，本实用新型提供的一种半自动更换马桶垫装置具有如下有益效果：

本实用新型提供一种半自动更换马桶垫装置，通过第二环形槽将垫板放置在马桶的垫板表面，将卫生垫安装在第一环形槽的内部，使用者在使用前握住拉带将带动的一层薄垫层撕扯开，使得上一层薄垫层从下一层薄垫层撕扯开，露出底部干净的薄垫层方便使用者用于坐垫，本装置结构简单，实用性强，保持卫生垫的干净，方便使用者没有心里负担的使用公共马桶，并且降低病菌交叉感染的风险，提高了使用的安全性。

附图说明

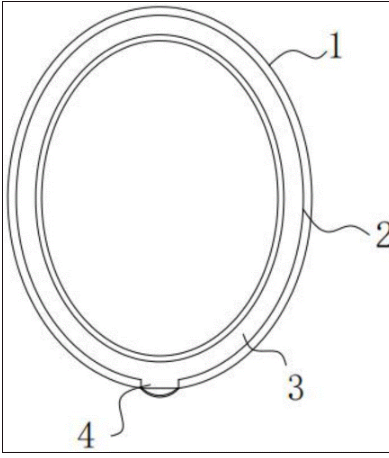

图1为本实用新型提供的一种半自动更换马桶垫装置第一实施例的结构示意图；

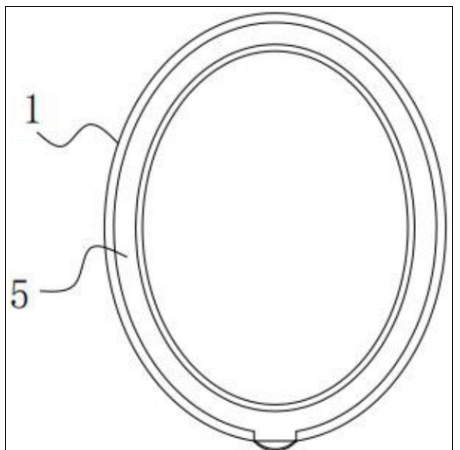

图2为图1所示的垫板后视示意图；

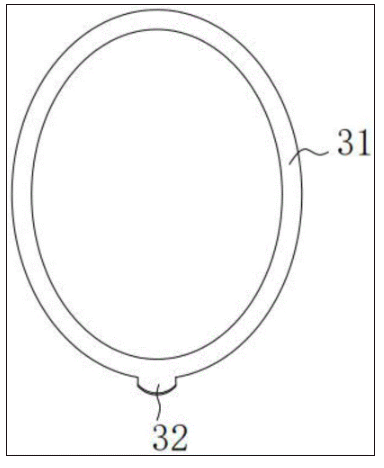

图3为图1所示的卫生垫结构示意图；

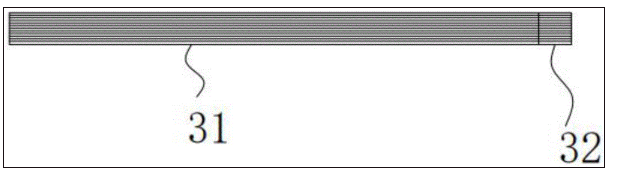

图4为图1所示的卫生垫侧视剖视示意图；

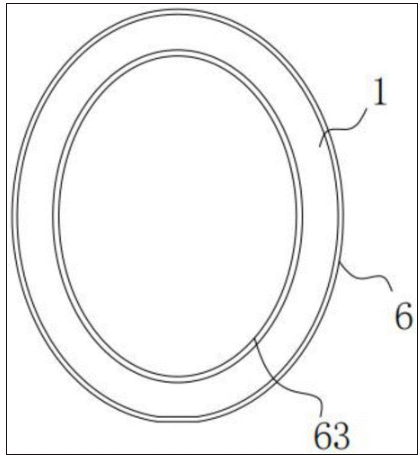

图5为本实用新型提供的一种半自动更换马桶垫装置第二实施例的结构示意图；

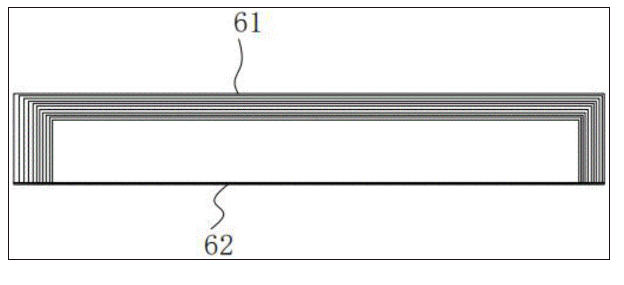

图6为图5所示的清洁垫装置结构示意图。

图中标号：1、垫板，2、第一环形槽，3、卫生垫，31、薄垫层，32、拉带，4、缺槽，5、第二环形槽，6、清洁垫，61、拉扯层，62、弹力层，63、连通槽。

具体实施方式

下面结合附图和实施方式对本实用新型作进一步说明。

请结合参阅图1、图2、图3和图4，其中，图1为本实用新型提供的一种半自动更换马桶垫装置第一实施例的结构示意图；图2为图1所示的垫板后视示意图；图3为图1所示的卫生垫结构示意图；图4为图1所示的卫生垫侧视剖视示意图。一种半自动更换马桶垫装置，包括：垫板1；

第一环形槽2，所述第一环形槽2开设于所述垫板1表面的中间，所述垫板1表面的另一侧中间开设有第二环形槽5；

卫生垫3，所述卫生垫3设置于所述第一环形槽2的内部，所述卫生垫3包括薄垫层31和拉带32；

缺槽4，所述缺槽4开设于所述垫板1正面的底部。

所述薄垫层31设置于所述第一环形槽2的内部，所述拉带32固定连接于所述薄垫层31表面的一侧。

所述缺槽4和所述第一环形槽2连通。

所述薄垫层31和所述拉带32设置有多层。

多层所述薄垫层31重合在一起，连接的边缘通过防水胶粘合。

多层薄垫层31之间通过防水胶水粘贴在一起，多层拉带32不用胶水粘贴，胶水粘力适当，使用者用不大的力气就可以把上一层薄垫层31撕扯下来。

垫板1通过第二环形槽5卡在马桶坐垫的表面。

薄垫层31和第一环形槽2相适配，拉带32和缺槽4相适配，方便使用者在缺槽4的内部拉动拉带32撕扯薄垫层31。

本实用新型提供的一种半自动更换马桶垫装置的工作原理如下：

在工作时，首先使用者在使用前握住拉带32将带动的一层薄垫层31撕扯开，使得上一层薄垫层31从下一层薄垫层31撕扯开，露出底部干净的薄垫层31方便使用者用于坐垫。

与相关技术相比较，本实用新型提供的一种半自动更换马桶垫装置具有如下有益效果：

本实用新型提供一种半自动更换马桶垫装置，通过第二环形槽5将垫板1放置在马桶的垫板表面，将卫生垫3安装在第一环形槽2的内部，使用者在使用前握住拉带32将带动的一层薄垫层31撕扯开，使得上一层薄垫层31从下一层薄垫层31撕扯开，露出底部干净的薄垫层31方便使用者用于坐垫，本装置结构简单，实用性强，保持卫生垫3的干净，方便使用者没有心里负担的使用公共马桶，并且降低病菌交叉感染的风险，提高了使用的安全性。

第二实施例

请结合参阅图5和图6，基于本申请的第一实施例提供的一种半自动更换马桶垫装置，本申请的第二实施例提出另一种半自动更换马桶垫装置。第二实施例仅仅是第一实施例优选的方式，第二实施例的实施对第一实施例的单独实施不会造成影响。

具体的，本申请的第二实施例提供的一种半自动更换马桶垫装置的不同之处在于，一种半自动更换马桶垫装置，所述垫板1的外表面包裹有清洁垫6，所述清洁垫6包括拉扯层61、弹力层62和连通槽63，所述拉扯层61套设于所述垫板1的外表面，所述连通槽63开设于所述拉扯层61顶部的中间，所述弹力层62设置于所述拉扯层61的底部。

所述弹力层62采用松紧带材质，多个所述拉扯层61包裹重叠在一起。

本实用新型提供的一种半自动更换马桶垫装置的工作原理如下：

在工作时，首先通过弹力层62将拉扯层61套设在垫板1的外表面，多层拉扯层61重叠在一起套设在垫板1的外表面，使用者需要使用马桶时，将最上层的拉扯层61通过拉扯弹力层62取下，露出底部的新的拉扯层61。

与相关技术相比较，本实用新型提供的一种半自动更换马桶垫装置具有如下有益效果：

本实用新型提供一种半自动更换马桶垫装置，通过弹力层62将拉扯层61套设在垫板1的外表面，多层拉扯层61重叠在一起套设在垫板1的外表面，使用者需要使用马桶时，将最上层的拉扯层61通过拉扯弹力层62取下，露出底部的新的拉扯层61，方便使用者使用，本装置结构简单，实用性强，方便操作人员更换新的清洁垫6，保持马桶使用的清洁性，避免病菌交叉感染，提高了本装置的实用性。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
