名称：一种魔术电视屏幕

专利号：202510989548.1

专利权人：陆景良

技术领域

本发明涉及电视屏幕技术领域，特别涉及一种魔术电视屏幕。

背景技术

随着科技的进步和人们生活水平的提高，消费者对电视的需求不再仅仅局限于基本的观看功能，对屏幕尺寸的灵活性提出了更高要求。

现有的电视屏幕大小通常是固定的，无法根据实际使用场景和用户需求进行自由调节，这在一定程度上限制了用户的使用体验，在小空间内使用大尺寸电视可能会显得突兀，而在大空间中使用小尺寸电视又可能无法满足观看需求，且固定尺寸的屏幕在节能和成本方面也存在一定的局限性，无法充分响应省电看得见的现代消费诉求，当前彩电技术领域存在屏幕动态调节的世界性技术盲区。

发明内容

本发明的目的是提供一种魔术电视屏幕，解决了电视屏幕大小固定、无法自由调节的问题，更开创性地实现了双向节能技术突破，以实惠、新鲜、独特的产品特质，满足用户在不同场景下的使用需求，加速大屏幕彩电的普及进程，让彩电动起来，真正实现省电看得见，想变它就变的使用体验。

为了达到上述发明目的，本发明采用的技术方案为：一种魔术电视屏幕，包括主屏，所述主屏两侧设有延展屏，所述主屏幕两侧和两个所述延展屏内侧端均开设有槽体，位于所述主屏幕两侧的两个所述槽体内均设有磁吸块A，两个所述磁吸块A通过电线与所述主屏幕连接，位于所述延展屏的所述槽体内设有磁吸块B，所述磁吸块B通过电线与所述延展屏连接，所述主屏幕后侧设有外壳，所述外壳内设有螺杆，所述螺杆表面螺纹套设有螺纹块，所述螺纹块两侧设有支撑杆，两个所述支撑杆一侧通过连杆分别与两个所述延展屏后侧连接。

作为改进，所述外壳内设有电机，所述电机的输出端与所述螺杆连接，所述螺杆的另一端与所述外壳内腔转动连接，所述外壳两侧设有开口，两个所述连杆分别穿过两个所述开口，两个所述开口处开设有滑动槽，两个所述滑动槽内滑动设有滑动块，两个所述滑动块分别与两个所述支撑杆连接，带动延展屏移动。

作为改进，两个所述支撑杆表面滑动套设有套杆，两个所述套杆内腔两侧开设有滑槽，两个所述滑槽内均滑动设有滑块，两个所述滑块分别与所述支撑杆两侧固定连接，两个所述支撑杆一侧设有弹簧，两个所述弹簧分别位于两个所述套杆内，两个所述套杆与所述螺纹块两侧固定连接，移动更加平稳。

作为改进，磁吸块A与所述磁吸块B相配合，所述槽体两侧开设有开槽两个所述开槽内固定设有滑杆，两个所述滑杆表面滑动套设有移动块，两个所述滑杆表面套设有复位弹簧，两个所述复位弹簧分别位于两个所述移动块一侧，两个所述移动块一侧均固定连接有连接杆，两个所述连接杆均与所述磁吸连接，对延展屏进行通电。

作为改进，本装置通过语音、手机APP、遥控器均可以控制，使用更加方便。

本发明的有益效果为：电视屏幕可自由调节屏幕大小，能满足家庭娱乐、办公会议等不同场景的使用需求，提升用户体验；不用大尺寸时缩小屏幕能减少耗电量，实现节能；采用磁吸连接，稳定且操作方便，便于维护维修；支持语音、手机APP、遥控器等多种控制方式，方便用户按习惯操作，开创性地实现了双向节能技术突破，以实惠、新鲜、独特的产品特质，满足用户在不同场景下的使用需求，加速大屏幕彩电的普及进程，让彩电动起来，真正实现省电看得见，想变它就变的使用体验。

附图说明

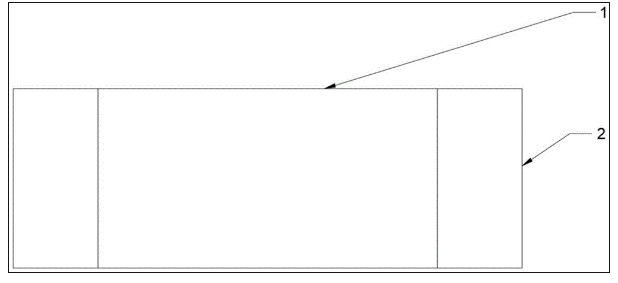

图1为本发明一种魔术电视屏幕的正视图；

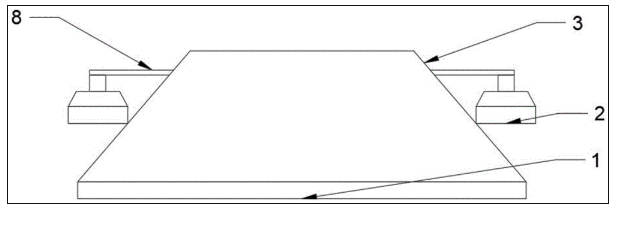

图2为本发明一种魔术电视屏幕的俯视图；

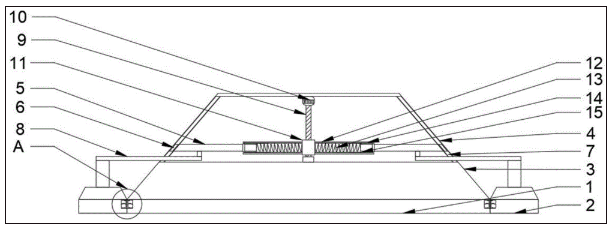

图3为本发明一种魔术电视屏幕的俯视内部结构图；

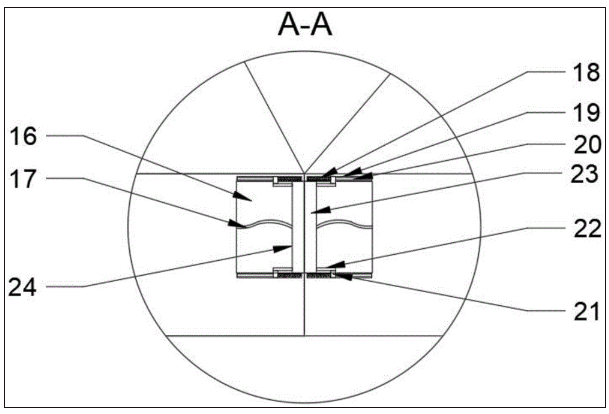

图4为本发明一种魔术电视屏幕的A处放大图。

图中：1、主屏；2、延展屏；3、外壳；4、开口；5、支撑杆；6、滑动块；7、滑动槽；8、连杆；9、螺杆；10、电机；11、螺纹块；12、套杆；13、弹簧；14、滑槽；15、滑块；16、槽体；17、电线；18、复位弹簧；19、开槽；20、滑杆；21、移动块；22、连接杆；23、磁吸块A；24、磁吸块B。

具体实施方式

为了使本发明的内容更容易被清楚地理解，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

如图1与图4所示，一种魔术电视屏幕，包括主屏1，主屏1两侧设有延展屏2，主屏幕1两侧和两个延展屏2内侧端均开设有槽体16，位于主屏幕1两侧的两个槽体16内均设有磁吸块A23，两个磁吸块A23通过电线17与主屏幕1连接，位于延展屏2的槽体16内设有磁吸块B24，磁吸块B24通过电线17与延展屏2连接，主屏幕1后侧设有外壳3，外壳3内设有螺杆9，螺杆9表面螺纹套设有螺纹块11，螺纹块11两侧设有支撑杆5，两个支撑杆5一侧通过连杆8分别与两个延展屏2后侧连接。

外壳3内设有电机10，电机10的输出端与螺杆9连接，螺杆9的另一端与外壳3内腔转动连接，外壳3两侧设有开口4，两个连杆8分别穿过两个开口4，两个开口4处开设有滑动槽7，两个滑动槽7内滑动设有滑动块6，两个滑动块6分别与两个支撑杆5连接，带动延展屏2移动。两个支撑杆5表面滑动套设有套杆12，两个套杆12内腔两侧开设有滑槽14，两个滑槽14内均滑动设有滑块15，两个滑块15分别与支撑杆5两侧固定连接，两个支撑杆5一侧设有弹簧13，两个弹簧13分别位于两个套杆12内，两个套杆12与螺纹块11两侧固定连接，移动更加平稳。

磁吸块A23与磁吸块B24相配合，槽体16两侧开设有开槽19两个开槽19内固定设有滑杆20，两个滑杆20表面滑动套设有移动块21，两个滑杆20表面套设有复位弹簧18，两个复位弹簧18分别位于两个移动块21一侧，两个移动块21一侧均固定连接有连接杆22，两个连接杆22均与磁吸连接，对延展屏2进行通电。

本装置通过语音、手机APP、遥控器均可以控制，使用更加方便。

使用时，用户可通过语音指令、手机APP或遥控器发送调节信号，电机10接收到信号后启动，带动螺杆9顺时针转动，螺纹块11因螺纹传动在螺杆9移动，进而推动两侧支撑杆5同步运动，弹簧13通过弹力使支撑杆5在套杆12内滑动时，滑块15沿滑槽14移动，确保运动平稳，支撑杆5通过连杆8带动延展屏2沿开口4处的滑动槽7横向移动，当延展屏2内侧的磁吸块B24与主屏1两侧的磁吸块A23对齐时，两者因磁性吸附贴合，同时电线17接通电路，使延展屏2与主屏1形成完整显示画面，实现屏幕尺寸扩展；若需缩小屏幕，电机10反向转动，螺纹块11带动延展屏2收回，磁吸块分离，复位弹簧18推动移动块21使磁吸块复位，屏幕恢复初始状态，保障屏幕调节的顺畅性与稳定性。

以上所述仅为本发明专利的较佳实施例而已，并不用以限制本发明专利，凡在本发明专利的精神和原则之内所做的任何修改、等同替换和改进等，均应包含在本发明专利的保护范围之内。
