名称：一种基于车内儿童遗留报警提醒系统

专利号：202510906924.6

专利权人：徐从洋

技术领域

本发明属于车内儿童遗留技术领域，具体为一种基于车内儿童遗留报警提醒系统。

背景技术

随着汽车的普及和使用频率的增加，车辆已经成为人们日常生活中不可或缺的一部分。然而，随之而来的是车内儿童被遗忘的安全问题日益凸显，这种情况往往会导致严重的后果，甚至悲剧的发生。因此，如何有效预防并及时发现车内儿童被遗落的现象成为了一个亟待解决的问题。

发明内容

本发明的目的在于提供一种基于车内儿童遗留报警提醒系统，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种基于车内儿童遗留报警提醒系统，包括状态数据采集模块，所述状态数据采集模块信号连接智能处理识别模块，且智能处理识别模块信号连接检测模块，同时检测模块信号连接多级报警模块，所述多级报警模块信号连接通信模块，且通信模块信号连接用户交互模块；

作为本技术方案的进一步优选的：具体的运行流程如下：

S1：车辆停稳，车门打开，状态数据采集模块采集车内是否有小孩，且小孩指代：包括因病伤，导致不能活动的大人，老人，孕妇，坐轮椅的残疾人，并通过智能处理识别模块识别车内人员的类型；

S2：通过检测模块，检测车辆的车门是否关闭，当车门关闭成功，且车辆内部没有小孩时，报警系统运行结束，同时当车门关闭失败时，且车辆内部有小孩时，系统触发多级报警模块中的1级报警进行语音提醒大人；

S3：检测模块检测1级报警系统是否能正常工作，不能正常工作时，启动多级报警模块中的2级报警系统，向周边路人进行报警，取出小孩；

S4：路人是否救下小孩，救助成功，停止报警，救助失败，向警察局和医院报警求救；

作为本技术方案的进一步优选的：所述状态数据采集模块包括压力感应单元、视频监控单元、热感应单元，且压力感应单元内设有压力传感器，检测车内是否有儿童，其次压力传感器安装于车辆的座位和脚踏区域，视频监控单元内设有摄像头，实时监控车内情况，且摄像头安装于车辆的前后车门上，热感应单元内设有红外线装置和其他热感应器，监测车内的温度变化及生物体征，确定是否有人留在车内；

作为本技术方案的进一步优选的：所述智能处理识别模块通过集成AI算法对来自状态数据采集模块的数据进行分析处理，做出决策，区分成人与儿童，并评估环境风险等级，进一步，智能处理识别模块通过卷积神经网络CNN、目标检测模型YOLO的AI算法对视频图像进行识别，结合压力传感器的压力分布特征以及热感应器的温度场变化信息，实现对车内人员的身份识别，准确区分成人与儿童，同时智能处理识别模块还会综合热感应单元的温度变化数据以及生物体征监测数据，评估车内环境风险等级；

作为本技术方案的进一步优选的：所述检测模块通过内部设置的车门开关传感器来检测车门是否关闭，且还能够实时监测车门关闭过程中的异常情况，例如车门是否因外力阻碍而未能完全关闭，或者车门关闭速度是否异常等，同时检测模块通过连接到云端服务，允许车辆制造商服务提供商远程监控系统健康状况，并在检测到潜在问题显示在车辆的显示组件上，通知车主直接进行维护，其次显示组件包括中控屏、仪表盘，以直观的图标、文字或语音提示的方式通知车主；

作为本技术方案的进一步优选的：所述多级报警模块等级分为一级、二级，并且一级报警通过车辆内部设置的各种音频对离开车辆的大人进行报警提醒，同时二级报警通过车辆上设置的声光报警器向周围发出声光报警，吸引路人的注意，并请求帮助，并且音频报警装置为车辆内部配备了高音质的扬声器，这些扬声器分布在车辆的各个关键位置，如驾驶室、副驾驶室和后排座位区域；

作为本技术方案的进一步优选的：所述通信模块通过车辆内置SIM卡连接移动网络和利用车主手机的蓝牙/Wi-Fi连接发送警报信息；

作为本技术方案的进一步优选的：所述用户交互模块直通过在车内设置图形用户界面(GUI)，用于显示系统的状态、警报信息，同时用户可以直接操作设置，手动进行报警，且图形用户界面安装于车辆副驾驶车椅背后，便于坐在后排的人员进行报警。

与现有技术相比，本发明的有益效果是：

1、本发明中，通过多种传感器(压力感应单元、视频监控单元、热感应单元)的协同工作，系统能够准确识别车内是否留有儿童，并在必要时发出警报，有效防止因大人疏忽导致的悲剧发生，同时采用集成AI算法的智能处理识别模块可以精确区分成人与儿童，并结合车内温度变化等因素评估环境风险等级，确保只有在真正需要时才会触发报警，避免误报。

2、本发明中，系统通过设计了一级和二级报警机制，一级报警主要针对离开车辆的大人进行语音提醒，若未得到响应，则启动二级报警，向周围路人求助，这种分层报警策略增加了救援机会，提升了系统的可靠性，保证了儿童及弱势群体的生命安全。

附图说明

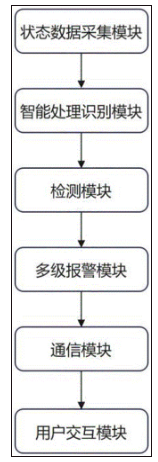

图1为本发明一种基于车内儿童遗留报警提醒系统的流程图；

图2为本发明一种基于车内儿童遗留报警提醒系统的运行流程图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例

请参阅图1-图2所示，本发明提供一种技术方案：一种基于车内儿童遗留报警提醒系统，包括状态数据采集模块，所述状态数据采集模块信号连接智能处理识别模块，且智能处理识别模块信号连接检测模块，同时检测模块信号连接多级报警模块，所述多级报警模块信号连接通信模块，且通信模块信号连接用户交互模块，同时检测模块信号连接车辆车门的传感器部件；

本实施例中，具体的：具体的运行流程如下：

S1：车辆停稳，车门打开，状态数据采集模块采集车内是否有小孩，且小孩指代：包括因病伤，导致不能活动的大人，老人，孕妇，坐轮椅的残疾人，并通过智能处理识别模块识别车内人员的类型；

S2：通过检测模块，检测车辆的车门是否关闭，当车门关闭成功，且车辆内部没有小孩时，报警系统运行结束，同时当车门关闭失败时，且车辆内部有小孩时，系统触发多级报警模块中的1级报警进行语音提醒大人；

S3：检测模块检测1级报警系统是否能正常工作，不能正常工作时，启动多级报警模块中的2级报警系统，向周边路人进行报警，取出小孩；

S4：路人是否救下小孩，救助成功，停止报警，救助失败，向警察局和医院报警求救；

本实施例中，具体的：所述状态数据采集模块包括压力感应单元、视频监控单元、热感应单元，且压力感应单元内设有压力传感器，检测车内是否有儿童，并且通过压力分布特征判断是否为儿童坐姿，视频监控单元内设有摄像头，实时监控车内情况，红外线装置可以感知车内物体的红外辐射，从而检测到生物体的热量散发情况，其他热感应器则能够监测车内的温度变化情况，当车内温度出现异常升高(如在炎热天气下，车内无人时温度会快速上升，而有儿童遗留时温度变化会有所不同)或检测到持续的生物体热量信号时，系统会结合这些数据判断车内是否有人遗留；

本实施例中，具体的：所述智能处理识别模块通过集成AI算法对来自状态数据采集模块的数据进行分析处理，做出决策，区分成人与儿童，并评估环境风险等级；

本实施例中，具体的：所述检测模块通过内部设置的车门开关传感器来检测车门是否关闭，同时检测模块通过连接到云端服务，允许车辆制造商服务提供商远程监控系统健康状况，并在检测到潜在问题显示在车辆的显示组件上，通知车主直接进行维护，其次检测模块内设有环境状态检测单元，且环境状态检测单元通过内部设置的空气质量传感器来监测车内的空气质量，包括有害气体浓度等，确保车内空气环境安全；

本实施例中，具体的：所述多级报警模块等级分为一级、二级，并且一级报警通过车辆内部设置的各种音频对离开车辆的大人进行报警提醒，同时二级报警通过车辆上设置的声光报警器向周围发出声光报警，吸引路人的注意，并请求帮助，并且1级报警持续的时间为30秒到1分钟，而2级报警持续的时间为3到5分钟；

本实施例中，具体的：所述通信模块通过车辆内置SIM卡连接移动网络和利用车主手机的蓝牙/Wi-Fi连接发送警报信息，且当系统检测到车内儿童遗留或其他紧急情况时，通信模块会通过SIM卡向车主的手机发送紧急警报信息，包括短信、语音电话或APP推送通知；

本实施例中，具体的：所述用户交互模块直通过在车内设置图形用户界面(GUI)，用于显示系统的状态、警报信息，同时用户可以直接操作设置，手动进行报警。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
