名称：活动式双胞分级桶

专利号：202422047059.8

专利权人：杨家辉

技术领域

本实用新型涉及采摘工具技术领域，具体是活动式双胞分级桶。

背景技术

农产品成熟时，采摘者们都会携带果园采摘桶去田地里采摘，故果园采摘桶作为一种农业工具具有不可替代的作用。在实际生产工作中，结出的果实有大小、品质优劣等区分，这些区分售卖时存在价格差，但是现有的果园采摘桶功能单一，基本由一个采摘桶本体构成，无法对采摘下来的作物进行分类存放。还需回家进行二次分类，或者是携带多个采摘桶进行实时分类，但是存在携带、使用不便空间占用大的问题。

因此，本领域技术人员提供了活动式双胞分级桶，以解决上述背景技术中提出的问题。使农业经营者进行作物采摘(如：摘辣椒、豌豆、四季豆等)更加便捷高效，有利于提高作物的经济效益。

实用新型内容

本实用新型的目的在于提供活动式双胞分级桶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

活动式双胞分级桶，包括主桶，所述主桶的内壁两侧对称设置有隔离卡条且主桶的内部插接有副桶，所述副桶的桶口呈半圆弧型，副桶的圆弧面与主桶的一侧内壁相抵，另一面与隔离卡条的侧边相抵，副桶占主桶容积的三分之一。

作为本实用新型再进一步的方案：所述隔离卡条呈L型并粘接于主桶的侧壁。

作为本实用新型再进一步的方案：所述隔离卡条的两条边之间设置有多个加强筋。

作为本实用新型再进一步的方案：所述主桶的顶端设置有提手。

与现有技术相比，本实用新型的有益效果是：

1.通过设置的主桶、副桶和隔离卡条，在采摘作物时，将副桶放入到主桶的内部，隔离卡条能够将副桶固定在主桶内部，有效避免副桶的晃动，采摘时可将品质好的果实放入主桶内，将品质次的果实放入到副桶内，可实现在采摘时将果实进行分类处理，使用方便，并且在不需要进行分类采摘时，将副桶取出，只携带主桶即可，灵活性强。

附图说明

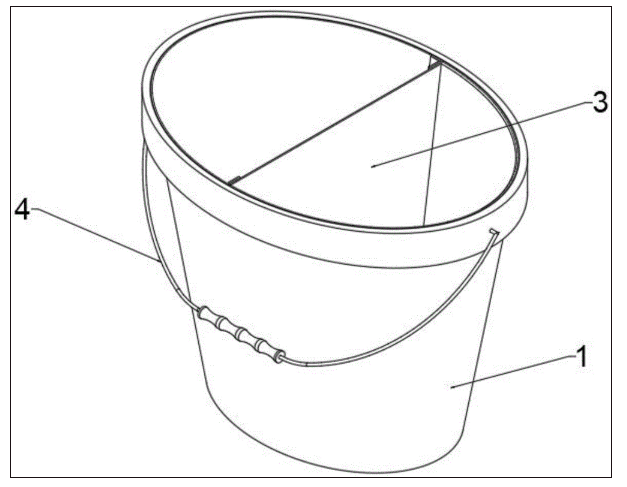

图1为本实用新型的结构示意图；

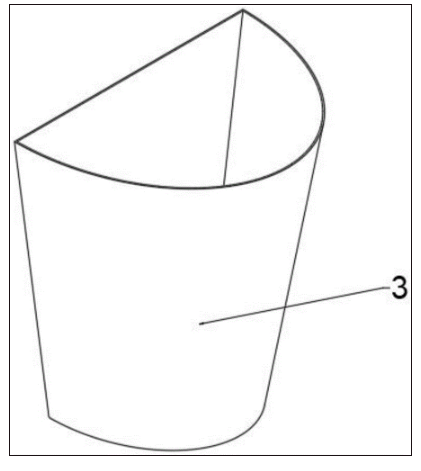

图2为本实用新型中副桶的结构示意图；

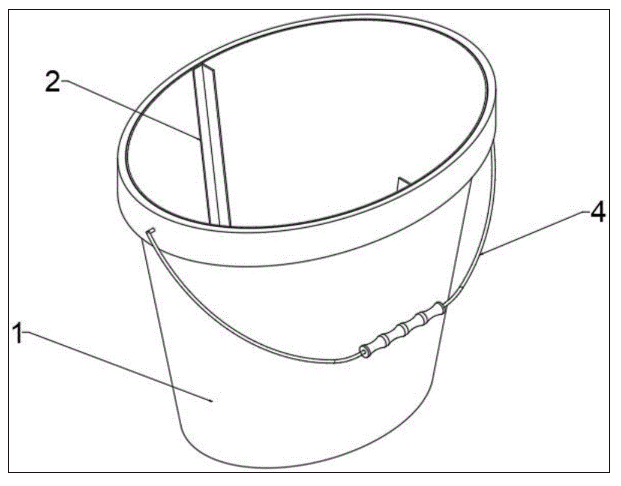

图3为本实用新型中主桶的结构示意图。

图中：1、主桶；2、隔离卡条；3、副桶；4、提手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，请参阅图1～3，本实用新型实施例如下：

活动式双胞分级桶，包括主桶1，主桶1的内壁两侧对称设置有隔离卡条2且主桶1的内部插接有副桶3，副桶3的桶口呈半圆弧型，副桶3的圆弧面与主桶1的一侧内壁相抵，另一面与隔离卡条2的侧边相抵，副桶3占主桶1容积的三分之一，采摘时，主桶1和副桶3能够对不同品质的果实进行分装，减少了采摘后二次分类的工序，有效提高了工作效率，并且也避免了一次携带多个采摘桶所带来的不便，隔离档条2能够很好的将副桶3固定在主桶1的内部，有效避免副桶3的晃动，并且主桶1也能够单独使用，在不需要进行分类采摘时，只携带主桶1即可，灵活性较强。

隔离卡条2呈L型并粘接于主桶1的侧壁。

主桶1的顶端设置有提手5，提手5方便桶体的携带，也可用布条绑住将桶体栓于腰间，方便使用。

本实用新型的工作原理是：在使用时，将副桶3放于主桶1的内部，采摘时可将品质较好的果实放入主桶1内，将品质一般的果实放入副桶3内，如此便可在采摘时对果实进行分类，减少了后续二次分类的工序，在不需要进行分类采摘时，将副桶3拿出，只携带主桶1即可。

以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
