名称：一种反射式单反相机镜头
专利号：202420414779.0
专利权人：张爱武
技术领域
该实用新型属于单反相机镜头技术领域，特别是涉及一种反射式单反相机镜头。
背景技术
数码单反相机的专业定位，决定了即使是面向普通用户和发烧友的普及型产品也拥有大量过人之处，这是许多发烧友选择数码单反相机的根本原因，数码单反的专业特色很大程度上取决于其镜头。
现有的单反相机镜头内的凹透镜通常为固定设置，在使用时不能调节凹透镜的距离，从而不能有效地满足拍摄时的焦距等需求，在拍摄过程中容易产生较大影响，降低使用者的体验感，因此我们提出了一种反射式单反相机镜头。
实用新型内容
该实用新型的目的在于提供一种反射式单反相机镜头，通过设置调节组件，具体是转动对焦环，移动环会向左侧或右侧移动，则移动环会带动凹透镜一起运动，固定环会带动变焦镜跟随移动环一起运动，能够更加灵活地调节焦距，满足使用者的不同需求，提高使用者的体验感，解决了现有单反相机镜头内的凹透镜通常为固定设置，在使用时不能调节凹透镜的距离，从而不能有效地满足拍摄时的焦距等需求的问题。
为解决上述技术问题，该实用新型是通过以下技术方案实现的：
该实用新型为一种反射式单反相机镜头，包括镜头主体，所述镜头主体左侧设置有遮光罩，所述遮光罩外侧设置有调节组件，所述调节组件包括对焦环，所述对焦环内壁螺纹连接有移动环；
所述移动环内部插接有凹透镜，所述移动环右侧设置有固定环，所述固定环内壁固定连接有变焦镜，通过设置调节组件，具体是转动对焦环，移动环会向左侧或右侧移动，则移动环会带动凹透镜一起运动，固定环会带动变焦镜跟随移动环一起运动，能够更加灵活地调节焦距，满足使用者的不同需求，提高使用者的体验感。
进一步地，所述遮光罩右侧接触有密封环，所述对焦环内壁插接有凸透镜，所述凸透镜右侧固定连接有对焦镜，通过设置遮光罩，具体是遮光罩用于插接在镜头主体左侧，从而起到遮光的作用，能够根据不同的需要进行使用，同时设置的密封环能够起到密封作用，减少灰尘进入。
进一步地，所述对焦环外表面固定连接有凸环，所述对焦环左侧开设有放置槽，所述放置槽与密封环相适配，所述移动环内壁套接有安装环，通过设置凸环用于增加摩擦力，能够顺利地将对焦环转动，通过设置密封环能够起到密封作用。
进一步地，所述安装环右侧接触有密封条，所述密封条右侧与凹透镜左侧接触，所述移动环顶部螺纹连接有螺栓一，密封条通过被安装环接触挤压，能够再次起到防尘效果，提高拍照的清晰度。
进一步地，所述固定环内部设置有螺栓二，所述螺栓二左侧与移动环螺纹连接，所述移动环外表面滑动连接有连接环，螺栓二用于将固定环和连接环连接，从而使两者固定，便于使连接环带动固定环移动。
进一步地，所述连接环右侧固定连接有卡座，所述卡座右侧套接有防护壳，所述固定环左侧与移动环右侧接触，通过设置卡座用于和相机连接，镜头主体在不使用时，保护壳能够起到保护作用。
进一步地，所述遮光罩右侧与镜头主体左侧插接，所述安装环外表面与螺栓一底部接触，所述固定环外表面与连接环内壁接触，当螺栓一与安装环接触时会将安装环挤压固定，则安装环会将凹透镜限位固定。
该实用新型具有以下有益效果：
1、该实用新型通过设置调节组件，具体是转动对焦环，移动环会向左侧或右侧移动，则移动环会带动凹透镜一起运动，固定环会带动变焦镜跟随移动环一起运动，能够更加灵活地调节焦距，满足使用者的不同需求，提高使用者的体验感。
2、该实用新型通过设置遮光罩，具体是遮光罩用于插接在镜头主体左侧，从而起到遮光的作用，能够根据不同的需要进行使用，同时设置的密封环能够起到密封作用，减少灰尘进入。
当然，实施该实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
为了更清楚地说明该实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是该实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

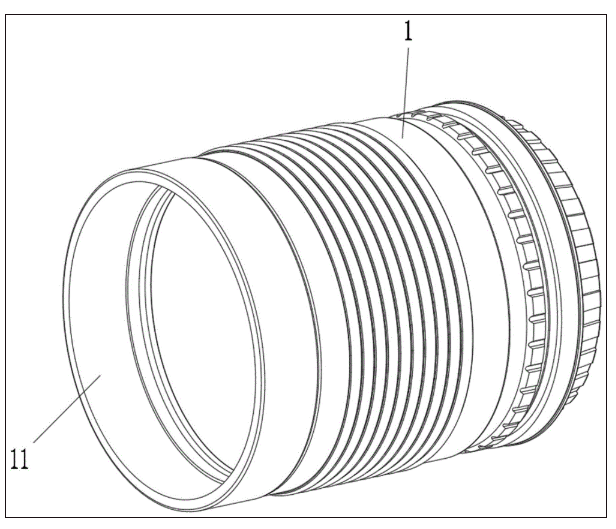

图1为该实用新型整体结构示意图；

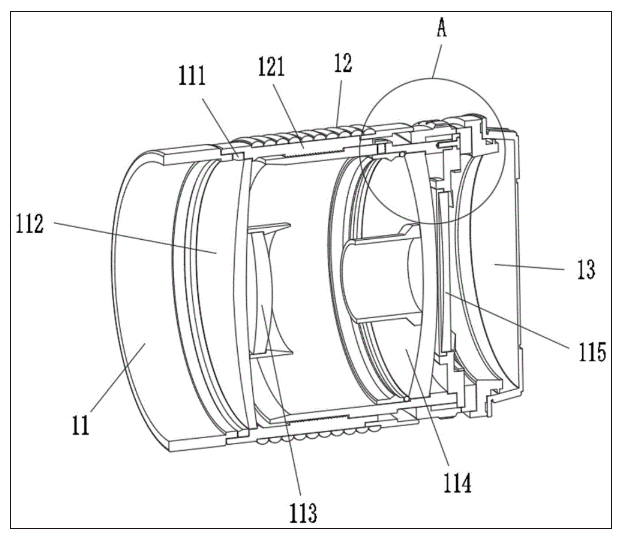

图2为该实用新型镜头主体内部剖视结构示意图；
图3为该实用新型图2中A的放大结构示意图；

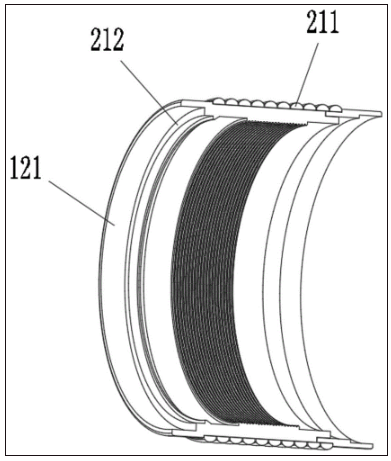

图4为该实用新型对焦环内部结构示意图；

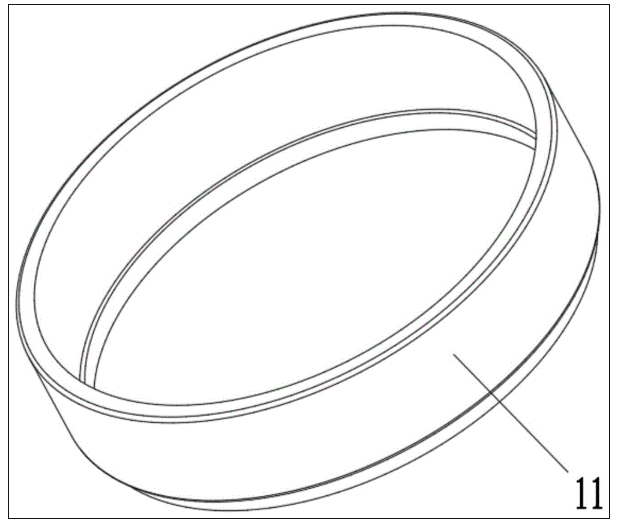

图5为该实用新型遮光罩整体结构示意图。
附图中，各标号所代表的部件列表如下：
1、镜头主体；11、遮光罩；111、密封环；112、凸透镜；113、对焦镜；114、凹透镜；115、变焦镜；12、调节组件；121、对焦环；211、凸环；212、放置槽；122、移动环；123、固定环；124、安装环；125、密封条；126、螺栓一；127、螺栓二；128、连接环；13、防护壳；14、卡座。
具体实施方式
下面将结合该实用新型实施例中的附图，对该实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是该实用新型一部分实施例，而不是全部的实施例。基于该实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于该实用新型保护的范围。
请参阅图1-5所示，该实用新型为一种反射式单反相机镜头，包括镜头主体1，镜头主体1左侧设置有遮光罩11，遮光罩11外侧设置有调节组件12，调节组件12包括对焦环121，对焦环121内壁螺纹连接有移动环122；
移动环122内部插接有凹透镜114，移动环122右侧设置有固定环123，固定环123内壁固定连接有变焦镜115，通过设置调节组件12，具体是转动对焦环121，移动环122会向左侧或右侧移动，则移动环122会带动凹透镜114一起运动，固定环123会带动变焦镜115跟随移动环122一起运动，能够更加灵活地调节焦距，满足使用者的不同需求，提高使用者的体验感。
遮光罩11右侧接触有密封环111，对焦环121内壁插接有凸透镜112，凸透镜112右侧固定连接有对焦镜113，通过设置遮光罩11，具体是遮光罩11用于插接在镜头主体1左侧，从而起到遮光的作用，能够根据不同的需要进行使用，同时设置的密封环111能够起到密封作用，减少灰尘进入。
对焦环121外表面固定连接有凸环211，对焦环121左侧开设有放置槽212，放置槽212与密封环111相适配，移动环122内壁套接有安装环124。
安装环124右侧接触有密封条125，密封条125右侧与凹透镜114左侧接触，移动环122顶部螺纹连接有螺栓一126。
固定环123内部设置有螺栓二127，螺栓二127左侧与移动环122螺纹连接，移动环122外表面滑动连接有连接环128。
连接环128右侧固定连接有卡座14，卡座14右侧套接有防护壳13，固定环123左侧与移动环122右侧接触。
遮光罩11右侧与镜头主体1左侧插接，安装环124外表面与螺栓一126底部接触，固定环123外表面与连接环128内壁接触。
本实施例的一个具体应用为：
使用时，将防护壳13向右侧拉动取出，通过卡座14与摄像机连接，防护壳13用于在不使用时对镜头主体1进行保护，随后转动对焦环121，由于对焦环121与移动环122螺纹连接，因此对焦环121在转动时，移动环122会向左侧或右侧移动，则移动环122会带动凹透镜114一起运动，同时固定环123通过螺栓二127固定在移动环122右侧，因此固定环123会带动变焦镜115跟随移动环122一起运动，能够更加灵活地调节焦距，满足使用者的不同需求，提高使用者的体验感，遮光罩11用于插接在镜头主体1左侧，从而起到遮光的作用，能够根据不同的需要进行使用，同时设置的密封环111能够起到密封作用，减少灰尘进入，密封条125通过被安装环124接触挤压，能够再次起到防尘效果，提高拍照的清晰度，安装环124通过螺栓一126挤压固定，便于安装和拆卸，使后续能够快速地拆卸进行维护。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于该实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上公开的该实用新型优选实施例只是用于帮助阐述该实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释该实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用该实用新型。该实用新型仅受权利要求书及其全部范围和等效物的限制。
