名称：一种多功能模块化组合式折叠拉杆收纳箱

专利号：202520409125.3

专利权人：章甫勤

技术领域

本实用新型涉及收纳箱，特别是涉及一种多功能模块化组合式折叠拉杆收纳箱。

背景技术

在菜市场买菜时，若要买的菜数量较多，重量较重，人们不仅携带费力，而且双手也提不过来，特别是对于一些老年人，容易造成体力不支。因此人们发明了拉杆式收纳箱，在拉杆式收纳箱的底部设置脚轮，将所购买的菜放到收纳箱中，人们只需拉着拉杆便能带动收纳箱移动，从而使买菜更加轻松、省力，但已有的拉杆收纳箱通常为整体式，无法折叠，在不使用时，体积大，占用空间多，不方便存储。本申请人曾申请了中国实用新型专利202221618838.3，专利名称为“带有分隔板的折叠式拉杆收纳箱”，包括前箱板和后箱板，前、后箱板下面分别设置脚轮，前箱板和后箱板底部设置一块底板，底板经销子与前箱板或后箱板旋转连接，前箱板和后箱板上部设置箱盖，前箱板和后箱板之间连接左箱板和右箱板，所述左、右箱板相互对称，左、右箱板各自分为前折叠板和后折叠板，前、后折叠板之间经销子旋转连接，前折叠板经销子与前箱板旋转连接，后折叠板经销子与后箱板旋转连接，所述后箱板上设置伸缩拉杆，所述底板上设置横向分隔板和纵向分隔板，横向分隔板和纵向分隔板制有底插销和侧插销，底板中制有插孔和插环，底插销与底板中的插孔插接配合，侧插销和底板的插环插接配合。该结构的前箱板、后箱板、底板都采用整体制造成型，若要设计不同尺寸的收纳箱，则要重新开发前箱板、后箱板、底板等各部件的模具，模具开发成本高，导致生产成本提高，并且各部件损坏后，便要更换整个部件，后期维护成本高。

发明内容

本实用新型的目的是为了克服已有技术存在的缺点，提供一种降低生产、制造成本，降低后期维护成本，装配、拆卸、展开、折叠等操作都十分方便，装配组合后稳固、可靠，折叠后体积小，便于包装、仓储、运输的一种多功能模块化组合式折叠拉杆收纳箱。

本实用新型一种多功能模块化组合式折叠拉杆收纳箱的技术方案是：包括前箱板、后箱板、左箱板、右箱板、箱底板和箱盖，所述的前箱板和后箱板底部分别设置脚轮，后箱板的外壁设置伸缩拉杆，前箱板和后箱板的底部之间设置箱底板，前箱板和后箱板的两侧之间设置左箱板和右箱板，所述的前箱板由两侧的前转角连接板和中间的前面板组成，前转角连接板和前面板之间经拼接结构相连接，所述的后箱板由两侧的后转角连接板和中间的后面板组成，后转角连接板和后面板之间经拼接结构相连接，所述的左箱板和右箱板相互对称，左、右箱板分别由前折叠板和后折叠板组成，前、后折叠板之间铰接连接，前折叠板另一侧与前转角连接板铰接连接，后折叠板另一侧与后转角连接板铰接连接，所述的箱底板由两侧的底侧板和中间的底面板组成，底侧板和底面板之间经拼接结构相连接，底侧板和底面板的一侧与前转角连接板和前面板的底部铰接连接，或者底侧板和底面板的一侧与后转角连接板和后面板的底部铰接连接。

进一步地，所述的拼接结构为插扣和扣环，插扣与扣环插接连接。

进一步地，所述的前箱板内壁位于两侧前转角连接板之间设置导向框，导向框与前面板之间形成插槽，导向框靠近前面板一侧的侧壁上开设导向槽，所述的箱盖两侧设置凸出的导向片，箱盖插入插槽中，导向片与导向槽相配合。

进一步地，所述的前折叠板上部设置长滑轨，所述的后折叠板的上部设置短滑轨，在长滑轨和短滑轨上设置限位滑套，限位滑套与长滑轨和短滑轨滑动配合。

进一步地，所述的后转角连接板外壁设置挂钩，挂钩与后转角连接板铰接连接。

进一步地，所述的后面板外壁设置水杯架和水杯限位圈，水杯架和水杯限位圈分别与后面板铰接连接。

进一步地，所述的前转角连接板外壁设置扣板，扣板与前转角连接板铰接连接，在后转角连接板的外壁开设扣槽，收纳箱折叠后，扣板与扣槽相配合。

本实用新型一种多功能模块化组合式折叠拉杆收纳箱的有益效果是：一、将前箱板、后箱板和箱底板分别采用三块组合的模块化结构，人们可根据需要更换不同尺寸的前面板、后面板和底面板，组合成不同宽度尺寸的收纳箱，满足不同客户的需求；二、仅需开发不同尺寸的前面板、后面板、底面板以及箱盖的模具，而其它均为通用件，能极大程度的降低模具的开发成本；三、三块组合的模块化结构，装配、拆卸方便，装配后牢固、可靠；四、三块组合的模块化结构，可单独更换其中一个部件，降低后期维护成本；五、收纳箱可展开或者折叠，折叠后体积小，有利于包装、仓储、运输。

附图说明

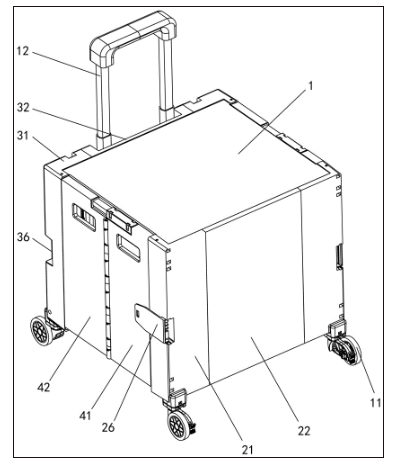

图1是本实用新型一种多功能模块化组合式折叠拉杆收纳箱的展开状态正面立体示意图；

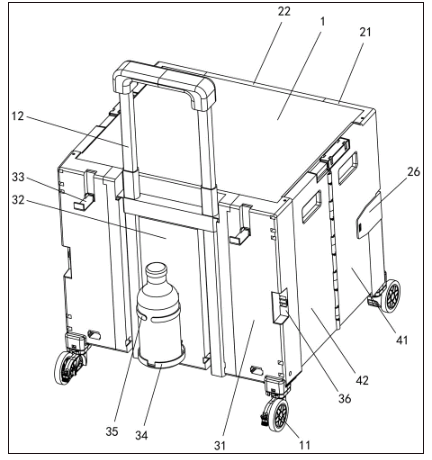

图2是本实用新型一种多功能模块化组合式折叠拉杆收纳箱的展开状态背面立体示意图；

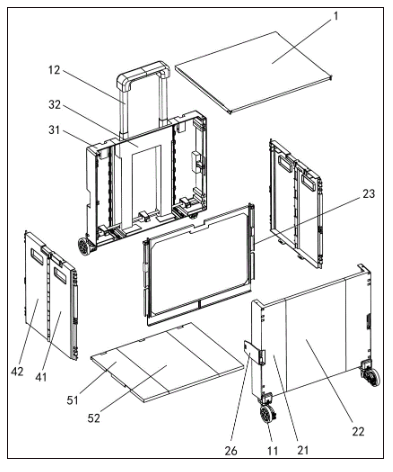

图3是本实用新型一种多功能模块化组合式折叠拉杆收纳箱的分解状态立体示意图；

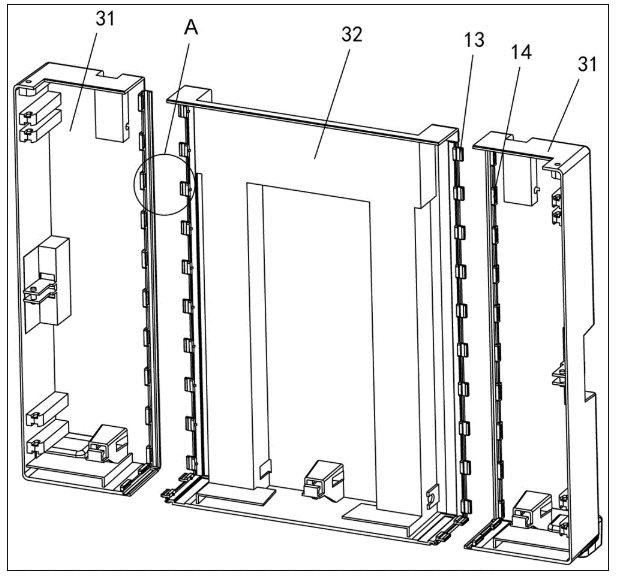

图4是后转角连接板和后面板的分解状态立体示意图；

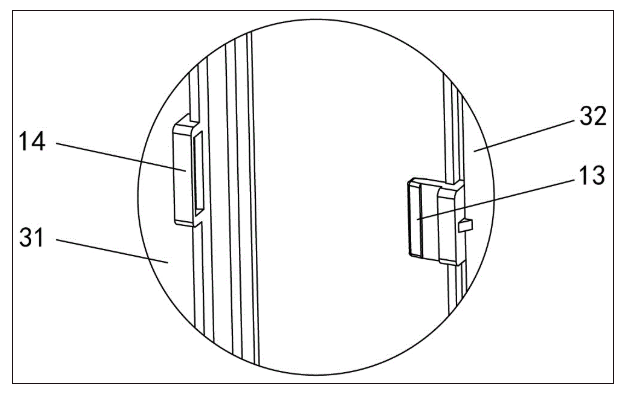

图5是图4的A处局部放大示意图；

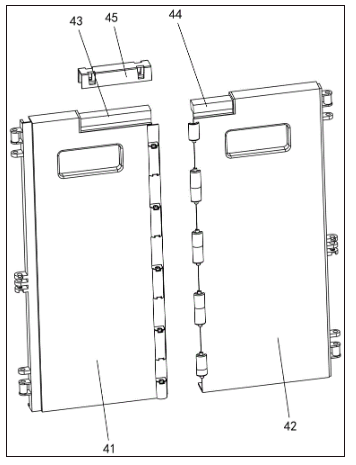

图6是前折叠板、后折叠板和限位滑套的分解状态立体示意图；

图7是箱盖插入前箱板与导向框之间形成的插槽中的俯视示意图；

图8是图7的B处局部放大示意图；

图9是本实用新型一种多功能模块化组合式折叠拉杆收纳箱的折叠状态立体示意图。

具体实施方式

本实用新型涉及一种多功能模块化组合式折叠拉杆收纳箱，如图1—图9所示，包括前箱板、后箱板、左箱板、右箱板、箱底板和箱盖1，所述的前箱板和后箱板底部分别设置脚轮11，后箱板的外壁设置伸缩拉杆12，前箱板和后箱板的底部之间设置箱底板，前箱板和后箱板的两侧之间设置左箱板和右箱板，所述的前箱板由两侧的前转角连接板21和中间的前面板22组成，前转角连接板21和前面板22之间经拼接结构相连接，所述的后箱板由两侧的后转角连接板31和中间的后面板32组成，后转角连接板31和后面板32之间经拼接结构相连接，所述的左箱板和右箱板相互对称，左、右箱板分别由前折叠板41和后折叠板42组成，前、后折叠板41、42之间铰接连接，前折叠板41另一侧与前转角连接板21铰接连接，后折叠板42另一侧与后转角连接板31铰接连接，所述的箱底板由两侧的底侧板51和中间的底面板52组成，底侧板51和底面板52之间经拼接结构相连接，底侧板51和底面板52的一侧与前转角连接板21和前面板22的底部铰接连接，或者底侧板51和底面板52的一侧与后转角连接板31和后面板32的底部铰接连接。

进一步地，所述的拼接结构为插扣13和扣环14，插扣13与扣环14插接连接。插扣13可以是长方型或者倒钩型或者凹凸型，扣环14与插扣13的结构相对应，在前转角连接板21靠近前面板22的一侧设置扣环14，在前面板22的两侧设置插扣13，前面板22经插扣13与前转角连接板21的扣环14插接连接，在后转角连接板31靠近后面板32的一侧设置扣环14，在后面板32的两侧设置插扣13，后面板32经插扣13与后转角连接板31的扣环14插接连接，在底侧板51靠近底面板52的一侧设置扣环14，在底面板52的两侧设置插扣13，底面板52经插扣13与低侧板51的扣环14插接连接，另外前转角连接板21与前面板22之间可通过超声波焊接，后转角连接板31和后面板32之间可通过超声波焊接，底侧板51和底面板52之间可通过超声波焊接。

进一步地，所述的前箱板内壁位于两侧前转角连接板21之间设置导向框23，导向框23与前面板22之间形成插槽24，导向框23靠近前面板22一侧的侧壁上开设导向槽25，所述的箱盖1两侧设置凸出的导向片15，箱盖1插入插槽24中，导向片15与导向槽25相配合。当打开箱盖1时，可将箱盖1插到插槽24中，导向槽25和导向片15配合，可对箱盖1的插入起到导向作用，箱盖1插入插槽24中不易丢失。

进一步地，所述的前折叠板41上部设置长滑轨43，所述的后折叠板42的上部设置短滑轨44，在长滑轨43和短滑轨44上设置限位滑套45，限位滑套45与长滑轨43和短滑轨44滑动配合。限位滑套45的长度长于短滑轨44，且限位滑套45的长度与长滑轨43的长度一致或稍短于长滑轨43，当限位滑套45滑动至后折叠板42一侧时（即滑动至短滑轨44一侧时），由于其长度长于短滑轨44，其同时位于短滑轨44和长滑轨43之间的上部，可对前、后折叠板41、42起到限位作用，防止前、后折叠板41、42向内对折，而当限位滑套45滑动至长滑轨43一侧时，由于其长度与长滑轨43一致或短于长滑轨43，其仅位于长滑轨43的上部，此时前、后折叠板41、42可做向内对折的动作。

进一步地，所述的后转角连接板31外壁设置挂钩33，挂钩33与后转角连接板31铰接连接。在使用挂钩33时，可将其旋转至水平状态，用于挂置袋子等物品，不使用时，可将其向上旋转与后转角连接板31贴合，也可在后转角连接板31外壁开设挂钩槽，使挂钩33向上旋转后，可以收入挂钩槽内。

进一步地，所述的后面板32外壁设置水杯架34和水杯限位圈35，水杯架34和水杯限位圈35分别与后面板32铰接连接。在使用水杯架34和水杯限位圈35时，可将其旋转至水平状态，人们可将水杯、水壶等放到水杯架34上，由水杯限位圈35抱住水杯外壁，使水杯得到固定，不使用时，将水杯架34和水杯限位圈35向上旋转与后面板32贴合。

进一步地，所述的前转角连接板21外壁设置扣板26，扣板26与前转角连接板21铰接连接，在后转角连接板31的外壁开设扣槽36，收纳箱折叠后，扣板26与扣槽36相配合。当收纳箱折叠后，前箱板和后箱板相互靠近贴合，此时将扣板26扣到扣槽36上，使前、后箱板能够固定在一起，保持折叠状态。

本实用新型一种多功能模块化组合式折叠拉杆收纳箱的有益效果是：主要是前箱板、后箱板和箱底板分别采用三块组合的形式，在组装时，前面板22的两侧通过插扣13与两侧的前转角连接板21的扣环14插接连接，组成一块完整的前箱板，后面板32的两侧通过插扣13与两侧的后转角连接板31插接连接，组成一块完整的后箱板，底面板52的两侧通过插扣13与两侧的底侧板51插接连接，组成一块完整的箱底板，将箱底板安装在前、后箱板之间的底部，箱底板的一侧与前箱板或者后箱板铰接连接，箱底板可绕着该铰接轴向上旋转至竖立状态，前、后折叠板41、42之间通过铰接连接组成左箱板以及右箱板，左箱板安装在前、后箱板之间的左侧，左箱板的前侧与前箱板通过铰接连接，左箱板的后侧与后箱板通过铰接连接，右箱板安装在前、后箱板之间的右侧，右箱板的前侧与前箱板通过铰接连接，右箱板的后侧与后箱板通过铰接连接，最后在前、后箱板底部安装上脚轮11，在后箱板的外壁安装伸缩拉杆12，以及在前、后箱板的顶部放上箱盖1，即组成拉杆收纳箱，由于前箱板、后箱板和箱底板分别采用三块组合的模块化结构，若要组成不同尺寸大小的收纳箱，可通过更换前箱板中间的前面板22、后箱板中间的后面板32以及箱底板中间的底面板52，即更换较宽尺寸的前面板22（两侧的前转角连接板21无需更换）可得到一张较宽的前箱板，更换较宽尺寸的后面板32（两侧的后转角连接板31无需更换）可得到一张较宽的后箱板，更换较宽尺寸的底面板52（两侧的底侧板51无需更换）可得到一张较宽的箱底板，再将这些部件重新组合得到的收纳箱（相应的也要更换对应尺寸的箱盖1），使整个收纳箱的宽度变大，收纳箱的收纳容量增加，反之则使整个收纳箱的宽度尺寸变小，当不使用时，先将箱盖1取出，将箱底板绕着铰轴向上旋转，使其贴在前箱板和后箱板的内壁上，再将左、右箱板的中部经铰轴向内对折，此时前、后箱板相互靠近直至贴合。
