名称：一种颈部淋巴结清扫手术中乳糜漏情况检测装置

专利号：202511345527.2

专利权人：唐涛

技术领域

本发明涉及医疗用品技术领域，尤其涉及一种颈部淋巴结清扫手术中乳糜漏情况检测装置。

背景技术

颈部淋巴结清扫手术，也称为颈淋巴清扫术，是指外科医生有计划地切除颈部特定区域内的淋巴结、脂肪组织以及可能受侵犯的周围肌肉、神经和血管的一种手术，术中颈根部的乳糜漏是否发生难以分辨，往往都是根据术中经验判断，非常容易遗漏，就会导致术后乳糜漏造成巨大风险，导致术后严重并发症的出现，导致患者住院周期延长、花费增加，有时还需要再次、多次手术，为医疗纠纷埋下巨大隐患。

现有颈部淋巴结清扫手术中乳糜漏情况检测装置采用检测纸对待检测液体进行检测，而仅依靠检测纸的滤纸材质被动吸取待检测的液体的效率过低，检测时间过长的同时无法保证待检测液体可以均匀的浸湿使变色反应不明显导致检测效果不准确。

发明内容

本发明公开一种颈部淋巴结清扫手术中乳糜漏情况检测装置，旨在解决现有术中乳糜漏检测法依靠检测纸被动吸液，存在效率过低、检测时间长、液体浸湿不均导致变色反应不明显等问题，影响检测准确性的技术问题。

为了实现上述目的，本发明采用了如下技术方案：

一种颈部淋巴结清扫手术中乳糜漏情况检测装置，包括：

设置底板，设置底板的上侧设置有外壳，设置底板的一侧固定连接有检测壳，检测壳的外壁套设有固定盖；

快速吸取均液组件，设置于设置底板的上侧，快速吸取均液组件位于外壳的内部，快速吸取均液组件的上侧放置有检测纸，检测纸的表面分别设置有显色纸和变色纸，快速吸取均液组件用于主动将待检测液体进行吸取并将液体均匀浸湿检测纸。

在一个优选方案中，所述快速吸取均液组件包括：

固定槽板，多个固定槽板等间距固定连接于设置底板的上侧，多个固定槽板的上侧分别等间距开设有多个设置槽，多个固定槽板中每组位于同一水平线上的设置槽内部设置有同一个输液管，多个输液管的进液端分别穿过外壳和设置底板的内壁位于检测壳的内部，多个输液管的上侧分别等间距开设有多个出液孔，多个输液管的出液端固定连接有同一个汇流管，汇流管远离多个输液管的一端位于设置底板的外部。

在一个优选方案中，所述快速吸取均液组件还包括：

按压气囊，设置于汇流管位于设置底板外部的一端外壁，按压气囊远离汇流管的一端外壁设置有出气阀。

在一个优选方案中，所述快速吸取均液组件还包括：

均液板，均液板设置于多个固定槽板的上侧，均液板的上侧等间距开设有均液槽，每个输液管上等间距开设的多个出液孔位于对应的均液槽的内部，检测纸放置于均液板的上侧。

在一个优选方案中，所述快速吸取均液组件还包括：

放置框，固定连接于均液板的内部，检测纸位于放置框的内部。

在一个优选方案中，所述外壳的上侧开设有观察槽，外壳上端内壁分别相对设置有两个固定橡胶块，两个固定橡胶块分别位于观察槽的两侧，两个固定橡胶块的下端与检测纸的两端相挤压接触，外壳靠近检测壳的一端上侧开设有滑动孔，滑动孔内部滑动连接有连接杆，所述连接杆位于外壳上侧的一端固定连接有按压板，连接杆位于外壳内部的一端固定连接有密封压板，密封压板的上侧固定连接有伸缩弹簧的一端，伸缩弹簧的另一端与外壳的内壁相固定连接，伸缩弹簧套设于连接杆的外壁。

由上可知，本发明提供的一种颈部淋巴结清扫手术中乳糜漏情况检测装置具有通过快速吸取均液组件中按压气囊的负压作用将待检测液体主动吸取进装置内部，避免传统检测纸仅凭其滤纸材质通过缓慢的被动吸取的方式进行提取而导致检测效率降低，同时再利用按压气囊增加压强的方式将多个输液管内部待检测液体通过对应的出液孔流入均液板上侧对应开设的多个均液槽，在通过均液槽对检测纸进行均匀浸湿，防止传统检测纸使待检测液体浸湿不均导致变色反应不明显等问题，保证检测准确性的技术效果。

附图说明

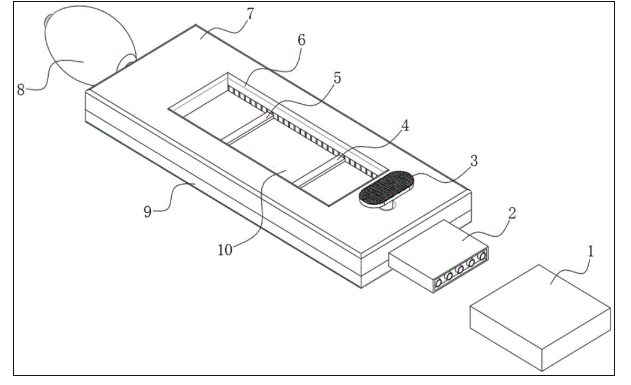

图1为本发明提出的一种颈部淋巴结清扫手术中乳糜漏情况检测装置的整体结构示意图。

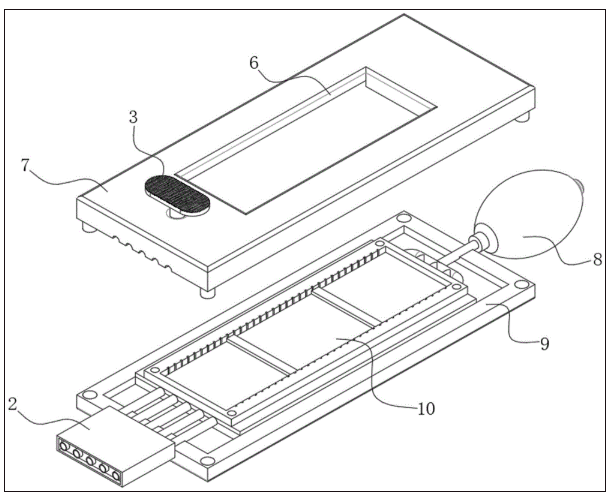

图2为本发明提出的一种颈部淋巴结清扫手术中乳糜漏情况检测装置的内部结构示意图。

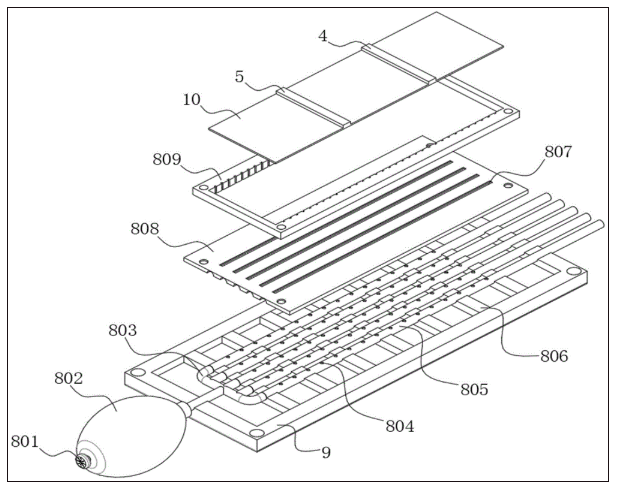

图3为本发明提出的一种颈部淋巴结清扫手术中乳糜漏情况检测装置的快速吸取均液组件分解结构示意图。

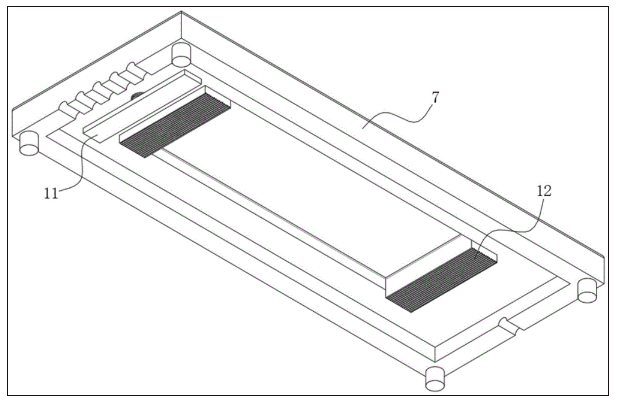

图4为本发明提出的一种颈部淋巴结清扫手术中乳糜漏情况检测装置的外壳内部结构示意图。

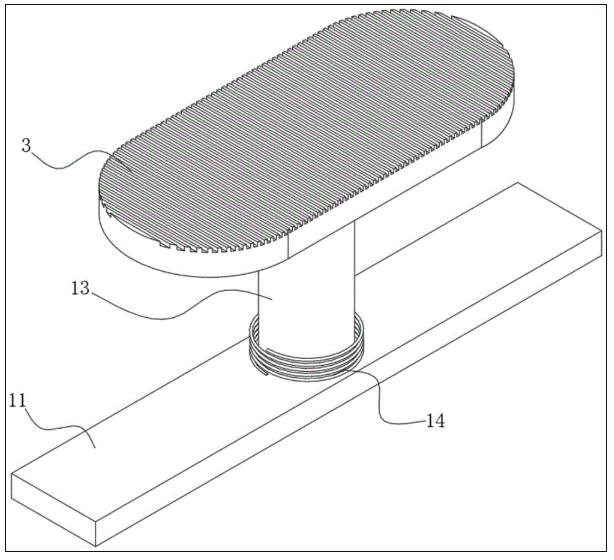

图5为本发明提出的一种颈部淋巴结清扫手术中乳糜漏情况检测装置的密封压板整体结构示意图。

附图中：1、固定盖；2、检测壳；3、按压板；4、显色纸；5、变色纸；6、观察槽；7、外壳；8、快速吸取均液组件；801、出气阀；802、按压气囊；803、汇流管；804、出液孔；805、输液管；806、固定槽板；807、均液槽；808、均液板；809、放置框；9、设置底板；10、检测纸；11、密封压板；12、固定橡胶块；13、连接杆；14、伸缩弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

本发明公开的一种颈部淋巴结清扫手术中乳糜漏情况检测装置主要应用于现有术中乳糜漏检测法依靠检测纸被动吸液，存在效率过低、检测时间长、液体浸湿不均导致变色反应不明显等问题，影响检测准确性的场景。

参照图1-图3，一种颈部淋巴结清扫手术中乳糜漏情况检测装置，包括：

设置底板9，设置底板9的上侧设置有外壳7，设置底板9的一侧固定连接有检测壳2，检测壳2的外壁套设有固定盖1；

快速吸取均液组件8，设置于设置底板9的上侧，快速吸取均液组件8位于外壳7的内部，快速吸取均液组件8的上侧放置有检测纸10，检测纸10的表面分别设置有显色纸4和变色纸5，快速吸取均液组件8用于主动将待检测液体进行吸取并将液体均匀浸湿检测纸10。

参照图1-图3，在一个优选方案中，快速吸取均液组件8包括：

固定槽板806，多个固定槽板806等间距固定连接于设置底板9的上侧，多个固定槽板806的上侧分别等间距开设有多个设置槽，多个固定槽板806中每组位于同一水平线上的设置槽内部设置有同一个输液管805，多个输液管805的进液端分别穿过外壳7和设置底板9的内壁位于检测壳2的内部，多个输液管805的上侧分别等间距开设有多个出液孔804，多个输液管805的出液端固定连接有同一个汇流管803，汇流管803远离多个输液管805的一端位于设置底板9的外部。

在本方案中，快速吸取均液组件8还包括：

按压气囊802，设置于汇流管803位于设置底板9外部的一端外壁，按压气囊802远离汇流管803的一端外壁设置有出气阀801。

在本方案中，快速吸取均液组件8还包括：

均液板808，均液板808设置于多个固定槽板806的上侧，均液板808的上侧等间距开设有均液槽807，每个输液管805上等间距开设的多个出液孔804位于对应的均液槽807的内部，检测纸10放置于均液板808的上侧。

在本方案中，快速吸取均液组件8还包括：

放置框809，固定连接于均液板808的内部，检测纸10位于放置框809的内部。

在对液体进行检测时，按压气囊802通过负压作用主动将需检测液体吸取进装置内部，同时由于按压气囊802的内部空间大小根据多个输液管805的容量进行了改进，所以当按压气囊802恢复原状结束负压作用时，待检测液体会刚好在汇流管803处停止并均匀分布于多个输液管805的内部，随后通过按动按压板3使连接杆13带动密封压板11克服伸缩弹簧14下降并挤压多个输液管805的进液端的外壁从而对多个输液管805进行密封，随后重新挤压按压气囊802通过压强的作用使多个输液管805内部的待检测液体通过对应的出液孔804流入均液板808上侧对应开设的多个均液槽807，在通过均液槽807对检测纸10进行浸湿，在此过程中，通过快速吸取均液组件8中按压气囊802的负压作用将待检测液体主动吸取进装置内部，避免传统检测纸10仅凭其滤纸材质通过缓慢的被动吸取的方式进行提取而导致检测效率降低，同时再利用按压气囊802增加压强的方式将多个输液管805内部待检测液体通过对应的出液孔804流入均液板808上侧对应开设的多个均液槽807，在通过均液槽807对检测纸10进行均匀浸湿，防止传统检测纸10使待检测液体浸湿不均导致变色反应不明显等问题，保证检测准确性。

参照图1-图5，在一个优选方案中，外壳7的上侧开设有观察槽6，外壳7上端内壁分别相对设置有两个固定橡胶块12，两个固定橡胶块12分别位于观察槽6的两侧，两个固定橡胶块12的下端与检测纸10的两端相挤压接触，外壳7靠近检测壳2的一端上侧开设有滑动孔，滑动孔内部滑动连接有连接杆13，连接杆13位于外壳7上侧的一端固定连接有按压板3，连接杆13位于外壳7内部的一端固定连接有密封压板11，密封压板11的上侧固定连接有伸缩弹簧14的一端，伸缩弹簧14的另一端与外壳7的内壁相固定连接，伸缩弹簧14套设于连接杆13的外壁。

在对液体进行检测时，通过将外壳7与设置底板9分离，随后将检测纸10对准放置框809放置在均液板808的上侧，随后将外壳7与设置底板9相连接，在此过程中两个固定橡胶块12分别对检测纸10的两端进行挤压固定，避免后期检测纸10检测时发生偏移，且通过按动按压板3使连接杆13带动密封压板11克服伸缩弹簧14下降并挤压多个输液管805的进液端的外壁从而对多个输液管805进行密封，防止待检测液体发生泄漏导致检测受到影响。

工作原理：医生在使用颈部淋巴结清扫手术中乳糜漏情况检测装置时，首先将外壳7与设置底板9分离，随后将检测纸10对准放置框809放置在均液板808的上侧，随后将外壳7与设置底板9相连接，在此过程中两个固定橡胶块12分别对检测纸10的两端进行挤压固定，避免后期检测纸10检测时发生偏移，然后拉动固定盖1将其从检测壳2的表面取下，随后挤压按压气囊802将其内部的空气通过出气阀801排出同时将检测壳2插入需要检测的液体中，接着松开按压气囊802使其缓慢恢复原状，在此过程中按压气囊802通过负压作用主动将需检测液体吸取进装置内部，同时由于按压气囊802的内部空间大小根据多个输液管805的容量进行了改进，所以当按压气囊802恢复原状结束负压作用时，待检测液体会刚好在汇流管803处停止并均匀分布于多个输液管805的内部，随后通过按动按压板3使连接杆13带动密封压板11克服伸缩弹簧14下降并挤压多个输液管805的进液端的外壁从而对多个输液管805进行密封，随后重新挤压按压气囊802通过压强的作用使多个输液管805内部的待检测液体通过对应的出液孔804流入均液板808上侧对应开设的多个均液槽807，在通过均液槽807对检测纸10进行浸湿，待检测液体顺着检测纸10浸湿显色纸4和变色纸5，变色纸5被浸湿变色，显色纸4接触到检测液体，当检测液体中有乳糜液时，显色纸4与检测液体内部的蛋白质分子反应，则显色纸4显色，从观察槽6中观察到显色纸4和变色纸5变色，当检测液体中没有乳糜液时，变色纸5遇水变色，显色纸4不变色，即可有效判断有无乳糜漏。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此。所述替代可以是部分结构、器件、方法步骤的替代，也可以是完整的技术方案。根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
