名称：MULTI-FUNCTIONAL PHYSIOTHERAPEUTIC SHOE ANDTROUSER ASSEMBLY(多功能理疗鞋裤)
专利号：US12,447,044 B2
专利权人：王振国
一.技术领域
本发明为家用保健理疗器具类。
二.背景技术
足部理疗的保健功能已是众所周知的了，但目前市面上只有以下两类足疗器：一类是以水为介质进行热传导的浸泡式足疗器，另一类则是以空间热源近距离辐射形式的非接触式足疗器，这两类足疗器功能单一，而且由于受结构的限制，都只能对膝盖以下部位理疗，并且使用时必须保持坐姿且两足垂地，众多卧病在床的患者、腿部受伤或残疾者以及年老体衰行动不便者使用上述器具时存在诸多不便，甚至无法使用。
三.发明内容
多功能理疗鞋裤包括鞋形加热套、带振子腿部热敷理疗裤装、电源与温度控制器组成，其特征在于：电热电阻安装在胶质鞋形加热套的面、帮及底部各处夹层中以及安装在理疗裤装的包布夹层中，理疗裤装为具有一定柔性、可分别卷曲包扎在人体小腿部和大腿部成裤筒状的胶质片状包布，在该理疗裤装的胶质加热包布对应于腿部肌肉的部位安装有振子，以实现内表面均匀产生热量，可同时或分别对足部、小腿部及大腿部各处表面热敷理疗并同时或分别对人体小腿部和大腿部振动按揉理疗并达到治病和保健的功效。分述如下：
1.鞋形加热套（见附图1），由导热硅胶制作成夹层式，夹层内置有电热电阻，并装有温度传感器，用导线与控制器插件式连接，面、帮及底的内表面均能均匀产生热量、可穿在脚上对足部表面加热，加热套面、帮及底与皮肤接触表面可以是光滑面，也可以分布点式或线式凸台或凹槽，凸台也可以由其他导热材料铺贴镶嵌而成，槽内分布若干个透气孔以利于皮肤表面出汗透气，提高舒适度，局部可开叉并用松紧带或系扣收紧。
2.带振子热敷理疗裤装（见附图2）：由导热硅胶制作成夹层式片状包布式，夹层内置有电热电阻，内表面能均匀产生热量，并装有温度传感器，用导线与控制器插件式连接，具有一定柔性，可卷曲分别包扎在人体小腿部和大腿部成裤筒状，在与腿部对应于肌肉的部位安装有电动振子，可在对人体足部、腿部热敷的同时或停歇时分别对大腿和小腿进行振动按揉，可以是多瓣拼接式以适应腿部截面的变化，端部衔接处可根据足部及膝关节的形状特征和弯曲程度做退让，与皮肤接触的内表面可以是光滑面，也可以分布点式或线式凸台或凹槽，凸台也可以由其他导热材料铺贴镶嵌而成，槽内分布若干个透气孔利于皮肤表面出汗透气，可同时或分别对腿部热敷和振动按揉理疗，此处把加热包布称为理疗裤装，是根据腿部穿戴物品的名称习惯，也便于表述。
本发明的功能与特点：
1.本品可以同时对整个下肢进行施治，也可以各局部分别施治，可以起居使用也可以睡姿使用，裤装采用分段包布式，既便于穿脱又可分别使用，还增添了腿部按揉的功能，可获得热敷与按揉同时进行以通经活血、改善生理状况、缓解肌肉痉挛、功能退化、健康减肥等有益效果，改善了病患居家护理的条件，提高了功效。
2.相对于浸泡式足疗器来说，由于本品热敷部位扩大至整个下肢，对于腿脚部有伤不宜浸泡的患者进行理疗提供了便利；而相对于非接触式足疗器来说，由于传热效果远高于非接触式，温度更容易控制，还增加了按揉功能；对于单纯的热敷理疗带来说，本品则实现了足部的热敷功能；对于单纯的按揉器来说，本品实现了热敷与按揉可同时或交替进行而无需更换器具，并获得该两种单一理疗所无法获得的功效,对于点式穴位理疗仪而言，本品为面热源加热热敷式理疗，可以向人体传递热量以改善生理状态，疗效更优于仅对穴位进行热刺激的点热源理疗仪。
3.本品不同于无热源保暖穿戴，有热源理疗才能获得较好的功效；本品也不同于一些有热源穿戴，因为此前那些有热源穿戴贴身所采用的材料是棉毛材料，其目的是保暖御寒，不具备常常处于出汗受潮状态的功能，其热传递效率也达不到理疗所必须的要求。
四.附图说明

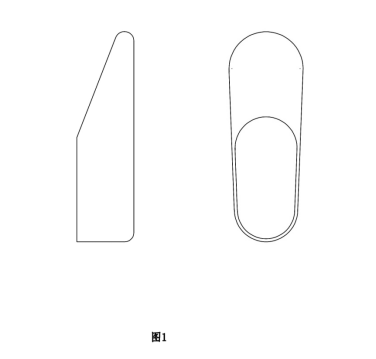

图1 鞋形加热套

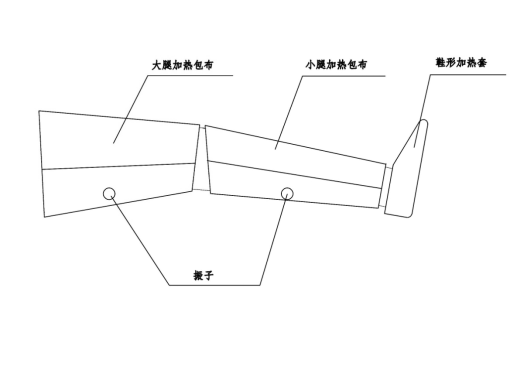

图2 带振子热敷理疗裤装
五.具体实施方式
目前硅胶制作工艺技术已经成熟，采用导热硅胶及电热电阻可制作出可卷曲的具有一定柔性的面加热器的技术也已经成熟，因此，生产出鞋形加热套和可卷曲加热包布也得以实现，为了更好地适应不同的身材，可以分大、中、小号设计产品尺寸，也可以采用开叉、分瓣、松紧带过渡的方式以提高适应性，可采用外层黏贴棉质或皮质保护层及包边以延长使用寿命；振子频率可分强、中、弱等级，也可采用无级变频，在电源、温度传感及控制、振子频率高低调节与控制方面现有技术成熟，不存在不可实现的问题。由于硅胶是绝缘体，且不吸水，所以不存在因出汗遇潮而漏电的问题。
说 明 书 摘 要
多功能理疗鞋裤，属家用保健理疗器具类，特征是采用导热硅胶制作成鞋形加热套、带振子可卷曲加热包布对足部、踝部、小腿及大腿部进行热敷和按揉理疗，以达到祛病健身效果的目的，使用方便，实现了卧床使用和便携式，改善了病患居家护理的条件，提高了功效。
说 明 书 附 图
权 利 要 求 书
权利要求1：一种多功能理疗鞋裤，包括鞋形加热套、带振子腿部热敷理疗裤装等组成。其特征在于，鞋形加热套的面、帮及底部各处均为胶制夹层式，腿部热敷理疗裤装为具有一定柔性、可分别卷曲包扎在人体小腿部和大腿部成裤筒状的胶制夹层式片状包布，电热电阻安装在鞋形加热套以及理疗裤装的胶质夹层中，在腿部热敷理疗裤装对应于腿部肌肉的位置安装有电动振子，鞋形加热套和腿部热敷理疗裤装通过导线与控制器插件式连接，以实现内表面均匀产生热量，可同时或分别对足部、小腿及大腿部各处表面热敷理疗，并可同时或分别对大腿或小腿进行振动按揉理疗并达到治病和保健的功效。
