名称：一种彩超穿刺探头自动清洗消毒装置
专利号：202511610556.7
专利权人：谢家良
技术领域
本发明涉及清洗消毒技术领域，具体为一种彩超穿刺探头自动清洗消毒装置。
背景技术
穿刺式探头是将单探头晶体制成中空圆形或在多阵元探头的中央留一楔形槽，也有在探头的左侧（或右侧）附加一个穿刺支架一引导装置，利用这类探头可以借助回声图指导穿刺，定位准确。
目前，穿刺式探头在使用后，需要对其进行清理并消毒，避免不同患者反复使用同一超声探头而造成交叉感染。
现有穿刺式探头由超声探头与穿刺引导构件组成，整个穿刺式探头结构较为复杂，因此在清洗时需要将超声探头与穿刺引导构件分离，接着由相关人员分开进行消毒作业。对于超声探头的清洗消毒，需要操作人员擦拭清洗消毒，清洗消毒效果较差；对于穿刺引导构件，需要操作人员辅助超声清洗设备进行清洗操作，同一人无法同时对超声探头和穿刺引导构件进行清洗消毒，需依次操作，导致穿刺式探头清洗消毒所耗时间较久，且由于整体清洗消毒过程，均需要人力操作，也造成人力资源的浪费。
为此，我们研发出了新的一种彩超穿刺探头自动清洗消毒装置。
发明内容
（一）解决的技术问题
针对现有技术的不足，本发明提供了一种彩超穿刺探头自动清洗消毒装置，解决了现有穿刺式探头清洗消毒所耗时间较久，且由于整体清洗消毒过程，均需要人力操作，也造成人力资源的浪费的问题。
（二）技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种彩超穿刺探头自动清洗消毒装置，包括壳体以及安装在壳体外壁上的控制器，所述壳体的顶部固定嵌接有三个超声清洗消毒槽，所述壳体的顶部固定嵌接有与三个超声清洗消毒槽相对应的探头清洗槽、探头消毒槽和探头冲洗槽，所述探头冲洗槽内安装有冲洗组件，所述壳体的顶部对称开设有两个互通的烘干槽；
所述壳体的两侧外壁均固定嵌接有电动推杆，两个所述电动推杆的驱动端均固定连接有横座，两个所述横座之间共同安装有电动螺杆，所述电动螺杆的外表面螺纹套接有滑座；
所述滑座的外表面两侧分别固定连接有活动盖板和开槽盖板；
所述活动盖板与滑座之间共同安装有上下往复组件，所述上下往复组件的活动端固定连接有网篮；
所述上下往复组件与滑座之间共同安装有传动组件，所述传动组件的输出端底部固定连接有放置筒，所述放置筒的底部固定连接有安装盘，且安装盘贯穿开槽盖板设置，并与开槽盖板之间转动连接，所述安装盘的顶部开设有贯穿至顶部的槽口，所述槽口与开槽盖板的槽相匹配，所述槽口与开槽盖板的两侧内壁均固定连接有辅助气囊；
所述安装盘的底部固定连接有夹持固定组件。
优选的，三个所述超声清洗消毒槽分别为超声清洗槽、超声消毒槽和超声清洁槽，所述超声清洗槽、超声消毒槽、超声清洁槽、探头清洗槽、探头消毒槽和探头冲洗槽的外表面一侧均固定贯通有排水管，且排水管贯穿壳体内壁延伸至外部。
通过上述方案，排水管的设置利于排水操作。
优选的，两个所述烘干槽之间共同开设有多个长孔，单个所述烘干槽的一侧内壁固定嵌接有贯穿至壳体外部的热风机，所述热风机的进风口固定贯通有空气过滤器，另一单个所述烘干槽的一侧内壁固定嵌接有贯穿至壳体外部的排气管。
通过上述方案，能够对进入烘干槽内的探头以及穿刺引导构件进行烘干，其中，空气过滤器能够对进入热风机的空气进行过滤，避免空气中的杂质进入烘干槽。
优选的，所述冲洗组件包括两个固定管，且两个固定管分别固定安装在探头冲洗槽的两侧内壁上，两个所述固定管的顶部均固定贯通有多个倾斜设计的冲洗喷头，两个所述固定管之间共同固定贯通有分流管，所述分流管的进水端固定贯通有进水管，且进水管贯穿探头冲洗槽的内壁延伸至壳体的外侧。
通过上述方案，可以对进入的探头进行冲洗，其中，进水管可与外部供水装置连接，为冲洗提供清洁水源。
优选的，所述探头清洗槽与探头消毒槽的内底部均固定安装有辅助软刷。
通过上述方案，在清洗或消毒过程中，辅助软刷具有辅助效果，提升对探头清洗或消毒的效果。
优选的，所述电动螺杆包括第一电机，且第一电机固定安装在相邻横座的外表面一侧，所述第一电机的驱动端固定连接有单向螺杆，且两个横座均转动套接在单向螺杆的外表面，所述滑座螺纹套接在单向螺杆的外表面。
通过上述方案，能够驱动滑座移动。
优选的，两个所述横座之间共同固定连接有导向杆，且滑座滑动套接在导向杆上。
通过上述方案，具有导向限位效果，导向杆的设置能够保证滑座移动的稳定性。
优选的，所述上下往复组件包括第二电机，且第二电机固定安装在滑座的顶部，所述第二电机的驱动端固定连接有转轴，且转轴贯穿滑座的顶部延伸至内部，并与滑座之间转动连接，所述转轴的底部固定连接有主动锥齿轮，所述主动锥齿轮的外表面啮合连接有从动锥齿轮，且从动锥齿轮的安装轴贯穿滑座的内壁延伸至外部，并与滑座之间转动连接，所述从动锥齿轮的安装轴一端固定连接有凸轮，所述凸轮的顶部贴合有活动架，且活动盖板滑动套接在活动架的外表面，且网篮与活动架之间固定连接，所述活动架的顶部对称固定安装有两个弹簧，所述弹簧的顶部共同固定连接有固定座，且固定座固定安装在活动盖板的顶部。
通过上述方案，可以驱动网篮上下往复移动，具有振动效果，可以调整穿刺引导构件的位置，其中弹簧始终为活动架提供一个向下的推力，让活动架始终与凸轮贴合。
优选的，所述传动组件包括第一齿轮，且第一齿轮固定套接在转轴的外表面，所述第一齿轮的外表面啮合连接有第二齿轮，且第二齿轮的安装轴与滑座之间转动连接，且第二齿轮与放置筒之间固定连接。
通过上述方案，具有传动效果，当上下往复组件运行时，可以通过第一齿轮、第二齿轮带动放置筒转动。
优选的，所述夹持固定组件包括手轮，且手轮设置在开槽盖板的下方，所述手轮的外表面一侧固定连接有双向螺杆，所述双向螺杆的外表面转动套接有安装座，且安装座固定安装在安装盘的底部，所述双向螺杆的外表面对称螺纹套接有两个连接架，且连接架与安装座之间滑动连接，两个所述连接架相邻一侧均固定连接有夹板。
通过上述方案，可以对探头进行夹持固定，其中安装座对连接架具有限位作用，能够保证两个连接架移动的稳定性，从而保证两个夹板移动的稳定性。
（三）有益效果
本发明提供了一种彩超穿刺探头自动清洗消毒装置。具备以下有益效果：
1、该彩超穿刺探头自动清洗消毒装置，在将超声探头与穿刺引导构件分离后，分别将其置于自动清洗消毒装置中，随后即可自动对其进行清洗消毒烘干，无需人力依次清洗，降低穿刺式探头清洗消毒所耗时间，也避免人力资源浪费。
2、该彩超穿刺探头自动清洗消毒装置，通过设计的活动盖板、上下往复组件、网篮，可以在清洗消毒过程中对穿刺引导构件进行晃动，然后配合超声进行清洗、消毒、清洁作业，能够保证对穿刺引导构件的清洗消毒效果和效率。
3、该彩超穿刺探头自动清洗消毒装置，通过设计的传动组件、放置筒、安装盘、槽口、辅助气囊、夹持固定组件，在对探头进行清洗消毒时，可以避免探头接头和缆线影响到探头的清洗和消毒，同时在探头清洗消毒过程中，还能够辅助探头旋转，提升清洗消毒效果和效率。
附图说明

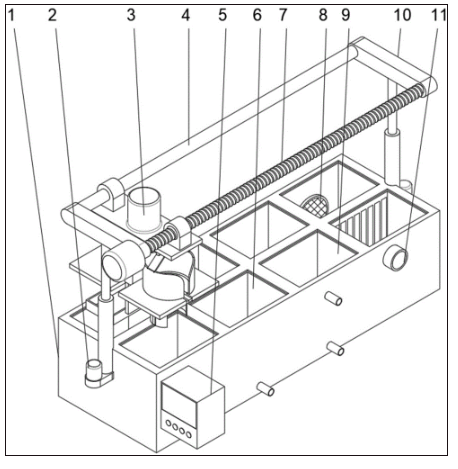

图1为本发明的第一视角结构图；

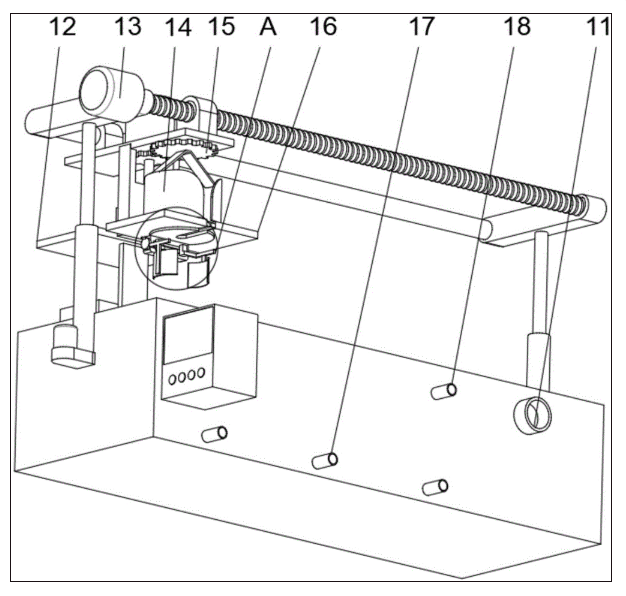

图2为本发明的第二视角结构图；

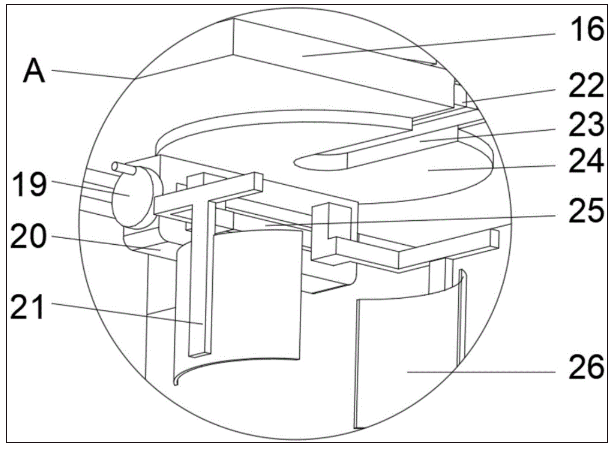

图3为图2中A处的放大图；

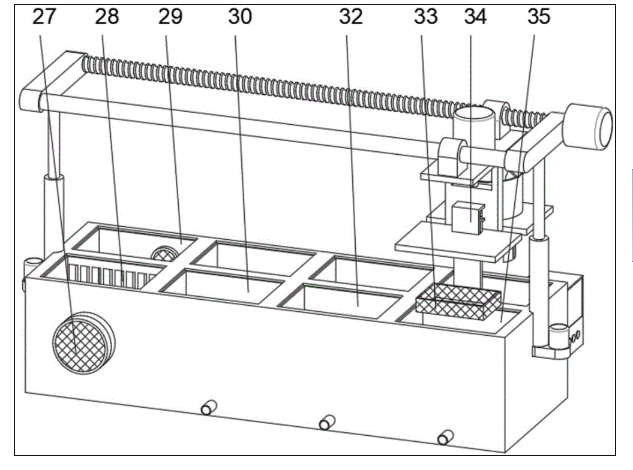

图4为本发明的第三视角结构图；

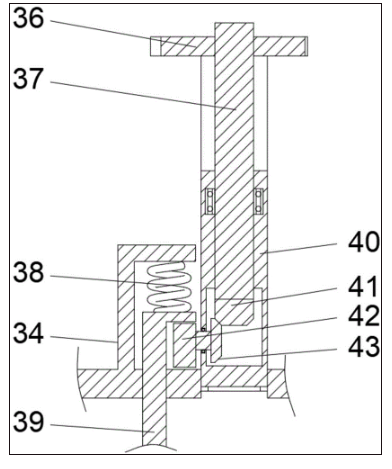

图5为本发明上下往复组件局部剖视图；

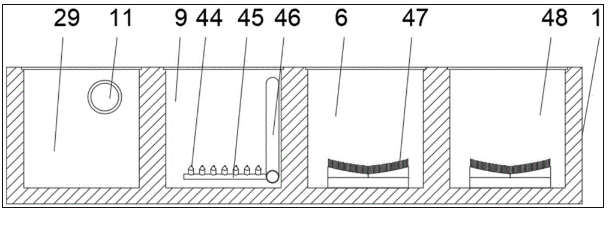

图6为本发明壳体剖视图。
其中，1、壳体；2、电动推杆；3、第二电机；4、导向杆；5、控制器；6、探头消毒槽；7、单向螺杆；8、热风机；9、探头冲洗槽；10、横座；11、排气管；12、活动盖板；13、第一电机；14、放置筒；15、第二齿轮；16、开槽盖板；17、排水管；18、进水管；19、手轮；20、安装座；21、连接架；22、辅助气囊；23、槽口；24、安装盘；25、双向螺杆；26、夹板；27、空气过滤器；28、长孔；29、烘干槽；30、超声清洁槽；32、超声消毒槽；33、网篮；34、固定座；35、超声清洗槽；36、第一齿轮；37、转轴；38、弹簧；39、活动架；40、滑座；41、主动锥齿轮；42、凸轮；43、从动锥齿轮；44、冲洗喷头；45、固定管；46、分流管；47、辅助软刷；48、探头清洗槽。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1、图4、图6所示，本发明实施例提供一种彩超穿刺探头自动清洗消毒装置，包括壳体1以及安装在壳体1外壁上的控制器5，壳体1的顶部固定嵌接有三个超声清洗消毒槽，壳体1的顶部固定嵌接有与三个超声清洗消毒槽相对应的探头清洗槽48、探头消毒槽6和探头冲洗槽9，探头清洗槽48与探头消毒槽6的内底部均固定安装有辅助软刷47，三个超声清洗消毒槽分别为超声清洗槽35、超声消毒槽32和超声清洁槽30，超声清洗槽35、超声消毒槽32、超声清洁槽30、探头清洗槽48、探头消毒槽6和探头冲洗槽9的外表面一侧均固定贯通有排水管17，且排水管17贯穿壳体1内壁延伸至外部，探头冲洗槽9内安装有冲洗组件，冲洗组件包括两个固定管45，且两个固定管45分别固定安装在探头冲洗槽9的两侧内壁上，两个固定管45的顶部均固定贯通有多个倾斜设计的冲洗喷头44，两个固定管45之间共同固定贯通有分流管46，分流管46的进水端固定贯通有进水管18，且进水管18贯穿探头冲洗槽9的内壁延伸至壳体1的外侧，壳体1的顶部对称开设有两个互通的烘干槽29，两个烘干槽29之间共同开设有多个长孔28，单个烘干槽29的一侧内壁固定嵌接有贯穿至壳体1外部的热风机8，热风机8的进风口固定贯通有空气过滤器27，另一单个烘干槽29的一侧内壁固定嵌接有贯穿至壳体1外部的排气管11，在使用时，需要在超声清洗槽35、探头清洗槽48、超声清洁槽30内添加清洁水源，在超声消毒槽32、探头消毒槽6内添加消毒液，将进水管18与外部清洁水源供水装置连接。
图1和图2所示，壳体1的两侧外壁均固定嵌接有电动推杆2，两个电动推杆2的驱动端均固定连接有横座10，两个横座10之间共同安装有电动螺杆，电动螺杆的外表面螺纹套接有滑座40，电动螺杆包括第一电机13，且第一电机13固定安装在相邻横座10的外表面一侧，第一电机13的驱动端固定连接有单向螺杆7，且两个横座10均转动套接在单向螺杆7的外表面，滑座40螺纹套接在单向螺杆7的外表面，两个横座10之间共同固定连接有导向杆4，且滑座40滑动套接在导向杆4，第一电机13与单向螺杆7配合可以驱动滑座40移动，而导向杆4可以保证滑座40移动的稳定性。
图2所示，滑座40的外表面两侧分别固定连接有活动盖板12和开槽盖板16，在清洗、消毒、清洁、冲洗、烘干过程中，对相应槽的开口进行封堵。
图4和图5所示，活动盖板12与滑座40之间共同安装有上下往复组件，上下往复组件的活动端固定连接有网篮33，上下往复组件包括第二电机3，且第二电机3固定安装在滑座40的顶部，第二电机3的驱动端固定连接有转轴37，且转轴37贯穿滑座40的顶部延伸至内部，并与滑座40之间转动连接，转轴37的底部固定连接有主动锥齿轮41，主动锥齿轮41的外表面啮合连接有从动锥齿轮43，且从动锥齿轮43的安装轴贯穿滑座40的内壁延伸至外部，并与滑座40之间转动连接，从动锥齿轮43的安装轴一端固定连接有凸轮42，凸轮42的顶部贴合有活动架39，且活动盖板12滑动套接在活动架39的外表面，且网篮33与活动架39之间固定连接，活动架39的顶部对称固定安装有两个弹簧38，弹簧38的顶部共同固定连接有固定座34，且固定座34固定安装在活动盖板12的顶部，可以驱动网篮33上下往复移动，从而达到对穿刺引导构件晃动目的，提升超声处理效果。
图2和图5，上下往复组件与滑座40之间共同安装有传动组件，传动组件的输出端底部固定连接有放置筒14，传动组件包括第一齿轮36，且第一齿轮36固定套接在转轴37的外表面，第一齿轮36的外表面啮合连接有第二齿轮15，且第二齿轮15的安装轴与滑座40之间转动连接，且第二齿轮15与放置筒14之间固定连接，放置筒14的底部固定连接有安装盘24，且安装盘24贯穿开槽盖板16设置，并与开槽盖板16之间转动连接，安装盘24的顶部开设有贯穿至顶部的槽口23，槽口23与开槽盖板16的槽相匹配，槽口23与开槽盖板16的两侧内壁均固定连接有辅助气囊22，辅助气囊22相互抵接，在完成对线缆的夹持后，依旧具有封堵效果，避免液体通过槽口23以及开槽溅出。
图3所示，安装盘24的底部固定连接有夹持固定组件，夹持固定组件包括手轮19，且手轮19设置在开槽盖板16的下方，手轮19的外表面一侧固定连接有双向螺杆25，双向螺杆25的外表面转动套接有安装座20，且安装座20固定安装在安装盘24的底部，双向螺杆25的外表面对称螺纹套接有两个连接架21，且连接架21与安装座20之间滑动连接，两个连接架21相邻一侧均固定连接有夹板26，转动手轮19，可以在各部件的配合下完成对探头的固定或解除固定。
工作原理：首先将穿刺式探头的探头与穿刺引导构件分离，然后将穿刺引导构件置于网篮33内，然后将探头置于两个夹板26之间，然后转动手轮19，手轮19带动双向螺杆25转动，双向螺杆25带动两个连接架21相互靠近，直至通过夹板26完成对探头的固定，然后将探头的电缆线挤压至槽口23内，通过两个辅助气囊22实现对电缆线的固定，而探头接头直接置于放置筒14内；
接着整体启动运行，电动推杆2驱动横座10下移，横座10通过导向杆4、单向螺杆7带动滑座40下降，滑座40带动活动盖板12以及开槽盖板16下降，从而通过各部件带动网篮33、夹持固定组件下降，将探头与穿刺引导构件分别插入相应探头清洗槽48和超声清洗槽35内，直至活动盖板12与超声清洗槽35顶部开口抵接、开槽盖板16与探头清洗槽48顶部开口抵接；
清洗时，超声清洗槽35通过超声对穿刺引导构件进行清洗，辅助软刷47与探头贴合，然后第二电机3运行，第二电机3带动转轴37转动，转轴37通过主动锥齿轮41带动从动锥齿轮43转动，从动锥齿轮43带动凸轮42转动，凸轮42与弹簧38配合能够驱动活动架39上下往复移动，从而通过网篮33带动穿刺引导构件上下晃动，转轴37带动主动锥齿轮41转动的同时，通过第一齿轮36带动第二齿轮15转动，第二齿轮15通过放置筒14、安装盘24和夹持固定组件带动探头旋转，与辅助软刷47配合实现对探头的清洗，完成后各部件复位，然后第一电机13运行，第一电机13驱动单向螺杆7转动，单向螺杆7带动滑座40移动，将探头移动至探头消毒槽6的正上方，穿刺引导构件位于超声消毒槽32的正上方，接着重复上述操作进行消毒操作，完成后将探头移动至探头冲洗槽9内，穿刺引导构件移动至超声清洁槽30内，外部供水装置将水源输送至进水管18，然后通过分流管46输送至固定管45内，然后通过冲洗喷头44喷出，对探头进行冲洗，而超声清洁槽30依旧利用超声与水配合对穿刺引导构件进行清洁，完成后，将探头和穿刺引导构件分别移动至相应烘干槽29内，热风机8运行，对二者进行烘干操作，烘干完成后各部件复位。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
