名称：一种卧式多管道烘干机

专利号：202422009070.5

专利权人：张善强

技术领域

本实用新型涉及管式烘干机技术领域，具体为一种卧式多管道烘干机。

背景技术

卧式多管道烘干机是一种高效能的工业烘干设备，它采用水平布局设计，内部集成多条并行或串联的烘干管道，这些管道内部通常配置有热风循环系统，能够均匀、快速地传递热量至待烘干物料。该机器通过外部热源（如生物质燃料、蒸汽、燃气、电加热等）产生的高温热风，在管道内循环流动，与物料充分接触，实现快速干燥的目的。卧式多管道结构不仅提高了烘干效率，还能根据不同物料的特性和烘干需求，灵活调整管道布局、风速及温度，确保烘干效果的一致性和稳定性。此外，该机型还具备自动化程度高、操作简便、能耗低、环保等优点，广泛应用于生物质燃料、食品、化工、制药、纺织等多个领域，是提升生产效率、保证产品质量的重要设备之一。

现有技术中的卧式多管道烘干机，其制作成本高，烘干温度高，排风量大，物料没有充分受热，水分没能完全释放，这样一来使用效果会极差，不便于人们使用。

发明内容

针对现有技术的不足，本实用新型提供了一种卧式多管道烘干机，解决了上述背景技术中所提出的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种卧式多管道烘干机，包括两个支撑架和驱动轮，两个所述支撑架的表面转动连接有驱动轮，两个所述驱动轮的表面啮合有驱动齿轮，所述驱动齿轮的表面固定连接有安装面板，两个所述安装面板的中部贯穿有主管道，所述主管道内腔的顶部和底部分别连通有第一排风管和第二排风管，所述安装面板外表面的两侧均贯穿有副管道，若干个所述副管道之间通过连接管互相连通，所述位于顶部的副管道与第一排风管之间互相连通，所述位于底部的副管道与第二排风管之间互相连通。

优选的，所述主管道内腔表面的两侧均固定连接有拨片，拨片其作用是通过其结构设计，对所处管道内的物料进行推进和翻炒，防止较重物料堵塞在管道内，所述拨片位于第一排风管和第二排风管的一侧。

优选的，所述副管道外表面的中部固定连接有固定件，所述固定件的表面与主管道之间固定连接。

优选的，所述主管道与副管道均为钢材料金属制成，所述副管道的两端均卡接有封闭盖，所述主管道的内腔固定连接有隔板。

该卧式多管道烘干机以其独特的长管道设计脱颖而出，这一设计不仅延长了物料在热风中的受热时间，确保了烘干过程的彻底性，还显著提升了烘干效率，其主要目的是针对生物质能源的烘干效果较好，由于物料在管道内能更长时间地与热风接触，因此相较于传统烘干方式，所需消耗的烘干燃料大大减少，实现了能源的节约与成本的降低。同时，该烘干机采用了直径相对较小的管道设计，这一创新不仅减少了占地面积，还使得所需的风量相应减小，较小的风量意味着可以配置功率更小的引风机，风量小也意味着排出的热能也小，从而进一步降低了电能消耗，实现了节能降耗的双重效果，综上所述，卧式多管道烘干机以其长管道、高效能、低能耗的特点，在众多工业烘干领域中展现出强大的竞争力和广阔的应用前景。

附图说明

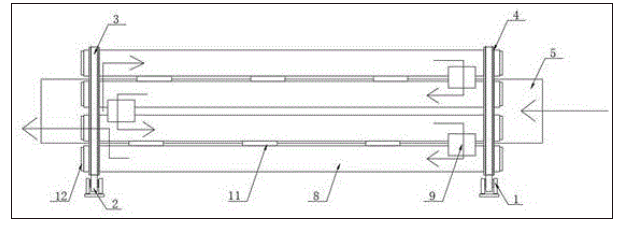

图1为本实用新型中结构的主视图；

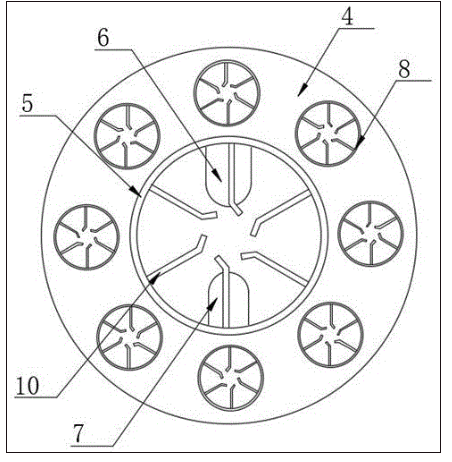

图2为本实用新型中安装面板结构的正视图；

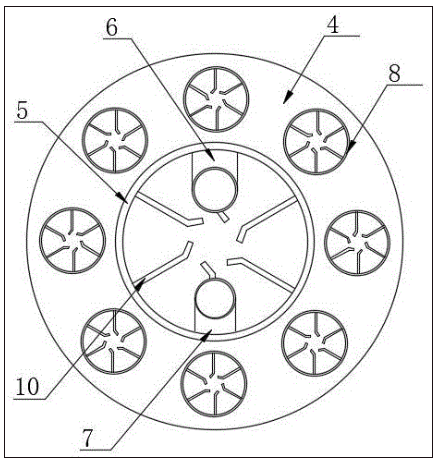

图3为本实用新型中安装面板结构的后视图；

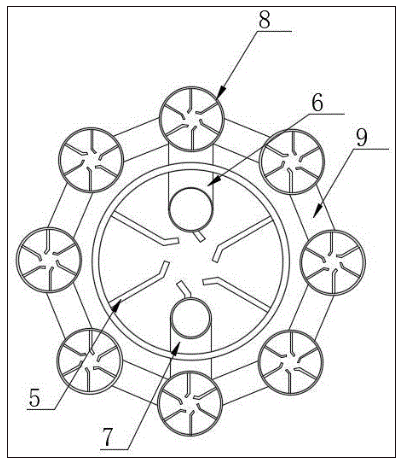

图4为本实用新型中主管道与副管道连接结构的示意图；

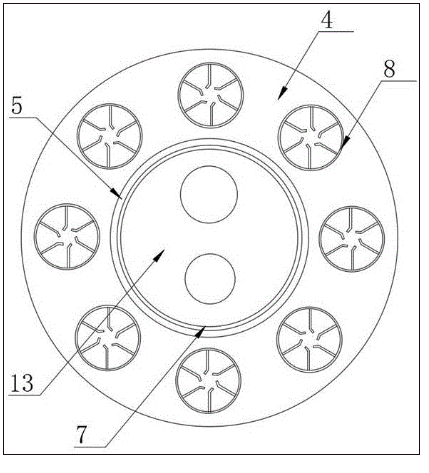

图5为本实用新型中安装面板结构的正视图。

图中，1-支撑架、2-驱动轮、3-驱动齿轮、4-安装面板、5-主管道、6-第一排风管、7-第二排风管、8-副管道、9-连接管、10-拨片、11-固定件、12-封闭盖、13-隔板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型实施例提供一种技术方案：一种卧式多管道烘干机，包括两个支撑架1和驱动轮2，两个支撑架1的表面转动连接有驱动轮2，两个驱动轮2的表面啮合有驱动齿轮3，驱动齿轮3的表面固定连接有安装面板4，两个安装面板4的中部贯穿有主管道5，主管道5内腔的顶部和底部分别连通有第一排风管6和第二排风管7，安装面板4外表面的两侧均贯穿有副管道8，若干个副管道8之间通过连接管9互相连通，位于顶部的副管道8与第一排风管6之间互相连通，多个副管道8之间互相连通，且组成一整个循环通道，联通整体主管道5以及第一排风管6和第二排风管7，整体流通通道如图1上箭头方向所示，位于底部的副管道8与第二排风管7之间互相连通，主管道5内腔表面的两侧均固定连接有拨片10，拨片其作用是通过其结构设计，对所处管道内的物料进行推进和翻炒，拨片10位于第一排风管6和第二排风管7的一侧，副管道8外表面的中部固定连接有固定件11，固定件11的表面与主管道5之间固定连接，主管道5与副管道8均为钢材料金属制成，副管道8的两端均卡接有封闭盖12，主要用于清理和维护作用。

使用时，将所需要的物料加入主管道5与副管道8中，随之启动驱动轮2，驱动轮2带动驱动齿轮3转动，从而驱动安装面板4带动整体管道结构转动，通过内部的拨片推进和翻转物料，经过副管道8通过，再由引风机排出，实现烘干加工。

由于旋转加上导板的作用，物料能快速通过管道，物料从管道口进入，通过管道里的导向板来回推进和翻转，经引风机排出，由于是多管道，所以管道直径小，所需风量就小，所以烘干机升温就快。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
