名称：一种联接卡

专利号：202610001569.2

专利权人：崔亚辉

技术领域

本申请涉及物体联接技术领域，具体涉及一种联接卡，通过此联接卡能够使物体快速联接、组装成型。

背景技术

本项发明源自于常见的书包卡，根据书包卡的联接特点，同时结合收纳筐、箱柜、移动板房等使用特点创造出此发明。

发明内容

为克服板材快速组装、拆解，循环利用率低的难题，本发明提供一种联接卡，能够实现板材快速组装、拆解和降低运输车次，同时能够提高板材循环使用率，达到降低材料、人工、运输等成本的目的。

本发明联接卡采用不锈钢、塑料等耐挤压、不变形、使用性能好的材料作为联接卡的主要材料。

本发明专利联接卡、外侧限位通过卡槽与外接板通过螺栓连为一体，使用过程中通过移动压板带动联接卡与外侧限位连接或脱离，达到快速组装、拆解的目的。联接卡不使用时通过收缩弹簧使联接卡处于收缩状态，此时联接卡与外侧限位脱离；使用时通过按压板向外推出与外侧限位连为一体，达到组装成型的目的。

本联接卡尺寸、生产材料等可根据不同构件、不同使用环境需求进行调整和生产。联接卡、限位与外接板安装为一体后，使用过程中通过移动压板带动联接卡与外侧限位连接或脱离，达到快速组装、拆解的目的，同时拆解后可以提高板材单车运输量、降低运输车次和费用。

附图说明

下面结合附图和实施例对本发明专利进一步说明，附图详见说明书附图。

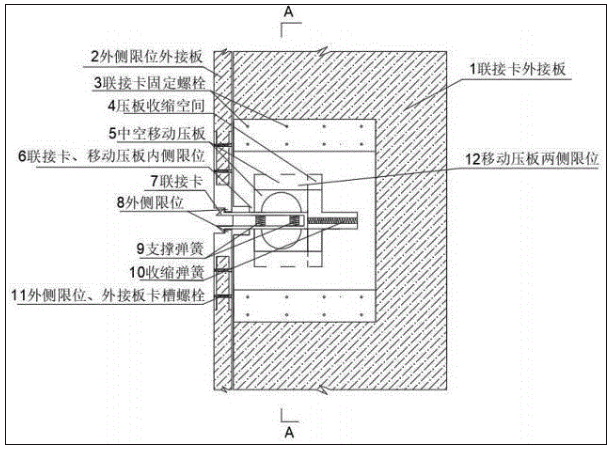

图1是联接卡与外侧限位联接状态图。

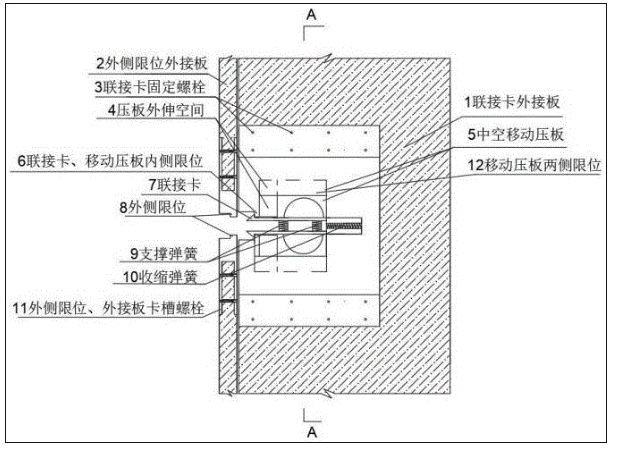

图2是联接卡与外侧限位脱离状态图。

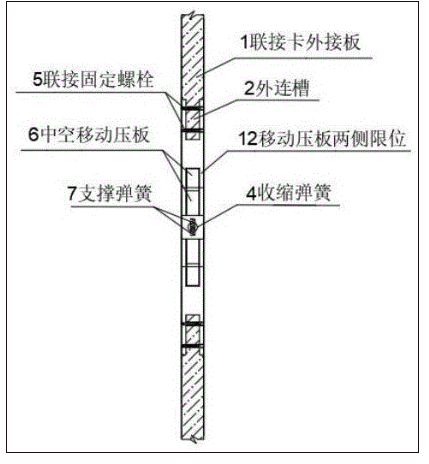

图3是联接卡A-A剖面图。

图1中：1联接卡外接板，2外侧限位外接板，3联接卡固定螺栓，4压板收缩空间，5中空移动压板，6联接卡、移动压板内侧限位，7联接卡，8外侧限位，9支撑弹簧，10收缩弹簧，11外侧限位、外接板卡槽螺栓，12移动压板两侧限位。

图2中：联接卡部件与图1基本一致，4为压板外伸空间。

图3中：1联接卡外接板，2外连槽，4收缩弹簧，5联接固定螺栓，6中空移动压板，7支撑弹簧，12移动压板两侧限位。

具体实施方式

在图1中，联接卡、外侧限位（8）与外接板（2、1）通过螺栓（3、11）连为一体；压板收缩空间（4）为中空移动压板（5）提供向左右滑移空间；移动压板两侧限位（12）使中空移动压板（5）在只能左右移动，同时防止移动压板折损；支撑弹簧（9）能够使联接卡（7）向外弹出与外侧限位联接、固定；内侧限位（6），控制联接卡最大向右移动位置；收缩弹簧（10）能够使中空压板（5）、联接卡（7）向右移动至内侧限位（6），防止联接卡（7）不使用时伸出损坏。使用过程中通过中空移动压板挤压支撑弹簧，然后向左侧移动至外侧限位位置，此时松开移动压板，支撑弹簧伸长使联接卡与外侧限位联接在一起，达到两块板材快速组装的目的。

在图2联接卡收回状态图中，构件组成与图1一致。使用过程中通过中空移动压板挤压支撑弹簧（9）收缩，使联接卡（7）与外侧限位（8）脱离，通过收缩弹簧（10）带动中空移动压板（5）、联接卡（7）向右侧移动，中空移动压板移动至端头、联接卡移动至内侧限位（6），此时联接卡完成回收，达到两块板材快速拆解、分离目的。

在图3联接卡剖面图中，联接卡整套装置通过生产过程中预留的外接槽（2）与外接板（1）连为一体,然后通过带螺帽的螺栓（5）前后贯穿连接、固定。
