名称：一种多功能杀虫装置
专利号：202411106634.5
专利权人：段江生
技术领域
本发明涉及杀虫技术领域，尤其涉及一种多功能杀虫装置。
背景技术
现有生活中，植物、墙体、岩体、人体或者宠物的体表常常存在一些病毒、细菌以及跳蚤、臭虫等寄生虫或者它们的虫卵，给植物生长以及人体或者宠物的健康安全带来危害和困扰，为了应对这些病毒、细菌以及跳蚤、臭虫等寄生虫或者虫卵壳，人们经常喷洒一些灭菌剂或者杀虫剂。但是，几乎所有的灭菌剂和杀虫剂的配方中往往含有对植物生长以及人体或者宠物有害的化学物质，直接喷洒在植物、墙体、岩体、人体或宠物表面会带来毒害，而且，灭菌剂和杀虫剂也会对环境带来一定的伤害。
为解决上述问题，中国专利CN 105638609 A公开了一种电热杀虫机，包括壳体和电元件；壳体包括出风管和手柄，手柄和出风管固接；电元件包括调速器、风扇、电热丝、温控器和总开关。随后发明人继续进行了改进，如中国专利CN 114766451 A公开了一种电热杀虫机，包括安装筒和遥控器，安装筒一侧外壁固定有导风罩，导风罩外壁套接有弹性盘，安装筒一侧外壁固定有风机，安装筒底部外壁固定有连接块，连接块外壁滑动连接有活动块，活动块底部外壁固定有第一握把，第一握把一侧外壁设置有电源按钮，安装筒内壁设置有加热机构，活动块一侧外壁设置有定位机构。
上述两种结构的电热杀虫机也只对能承受一定温度的表面进行处理，对承受一定温度的表面的虫卵进行击杀，但却不能对不能承受一定高温的表面的虫卵以及动植物表面的病毒和细菌进行处理，该电热杀虫机功能较为单一，应用领域受到一定限制。
发明内容
针对上述现有技术中存在的不足之处，本发明提供了一种多功能杀虫装置，该多功能杀虫装置可用于消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌以及跳蚤、臭虫等寄生虫或者它们的虫卵。
为实现上述技术目的，本发明采用的技术方案如下：
多功能杀虫装置，包括前导筒、后导筒、基座、滑动导轨、电热杀虫机构和紫外线杀菌机构；
所述基座上贯穿设有通孔Ⅰ，所述前导筒固定在滑动导轨的上部并靠近前端，所述后导筒固定在基座的上部，所述滑动导轨的后端穿过基座上的通孔Ⅰ并与通孔Ⅰ在前后方向上滑动配合；所述电热杀虫机构和紫外线杀菌机构设置在前导筒和后导筒之间；
所述电热杀虫机构包括电加热外圆壳体、加热部件和连接卡板Ⅰ，所述加热部件安装在电加热外圆壳体内，所述连接卡板Ⅰ固定设置在电加热外圆壳体的外壁底部，所述滑动导轨上靠近电加热外圆壳体的一侧设置有连接卡槽Ⅰ，所述电加热外圆壳体底部的连接卡板Ⅰ卡入滑动导轨上的连接卡槽Ⅰ内；
所述紫外线杀菌机构包括紫外线壳体、紫外线灯、反光板、驱动气缸和连接卡板Ⅱ，所述紫外线壳体的内壁上均布设有多个紫外线灯，所述紫外线壳体的内壁上沿圆周方向设置多个交错的反光板，所述反光板位于紫外线灯的后侧，所述反光板的一端与紫外线壳体的内壁铰接，所述反光板的另一端朝向紫外线壳体的轴线，每个反光板的后侧均设置一个驱动气缸，所述驱动气缸的缸座铰接在紫外线壳体的内壁上，所述驱动气缸的活塞杆铰接在对应的反光板的后侧表面上，所述连接卡板Ⅱ固定设置在紫外线壳体的外壁底部，所述滑动导轨上靠近紫外线壳体的一侧设置有连接卡槽Ⅱ，所述紫外线壳体底部的连接卡板Ⅱ卡入滑动导轨上的连接卡槽Ⅱ内；
所述前导筒、电加热外圆壳体、紫外线壳体和后导筒同轴线设置。
作为本发明的一种优选方案，所述连接卡板Ⅰ和连接卡板Ⅱ的前后两侧均设有内凹的定位卡槽，所述滑动导轨上的连接卡槽Ⅰ和连接卡槽Ⅱ的左右两侧均设置有定位孔，每个定位孔内均设有定位组件；
所述定位孔由内侧直径小的孔段Ⅰ和外侧直径大的孔段Ⅱ组成，所述孔段Ⅱ的内壁上靠近孔口设置有内螺纹；
所述定位组件包括定位销、定位弹簧和定位套，所述定位套的外壁设置外螺纹，所述定位套的内径与孔段Ⅰ的内径相等，所述定位销的外壁上沿圆周方向设置有外凸台，所述定位销的一端部为外凸的半球形，所述定位销放置在对应的定位孔内，所述定位套旋合在对应的孔段Ⅱ的内螺纹上，所述定位销的外凸台位于孔段Ⅱ内，所述定位销与孔段Ⅰ和定位套的内孔滑动配合，所述定位弹簧套在定位销上，所述定位弹簧的一端压在孔段Ⅰ与孔段Ⅱ之间形成的台阶上，所述定位弹簧的另一端压在定位销的外凸台的侧面上，所述定位销的半球形靠近对应的定位孔的孔口。
作为本发明的一种优选方案，所述前导筒的后端面、电加热外圆壳体的后端面和紫外线壳体的后端面均沿圆周方向设置凹槽，每个凹槽内均安装有一个导电环，所述导电环的底部设置一缺口；
所述电加热外圆壳体、紫外线壳体和后导筒的底部分别设置导线孔，所述电加热外圆壳体、紫外线壳体和后导筒的底部前侧均设置导电孔，每个导电孔内均设有导电部件；
所述导电孔由内侧直径小的孔段Ⅲ和外侧直径大的孔段Ⅳ组成，所述孔段Ⅳ的内壁上靠近孔口设置内螺纹，所述孔段Ⅲ与导线孔相通；
所述导电部件包括导电销、预压弹簧和绝缘帽，所述绝缘帽的外壁设置外螺纹，所述绝缘帽的内径与孔段Ⅲ的内径相等，所述导电销的外壁上沿圆周方向设置有外凸台，所述导电销的一端端部为外凸的导电半球，所述导电销放置在对应的导电孔内，所述绝缘帽旋合在对应的孔段Ⅳ的内螺纹上，所述导电销的外凸台位于孔段Ⅳ内，所述导电销与孔段Ⅲ和绝缘帽的内孔滑动配合，所述预压弹簧套在导电销上，所述预压弹簧的一端压在孔段Ⅲ与孔段Ⅳ之间形成的台阶上，所述预压弹簧的另一端压在导电销的外凸台的侧面上，所述导电销的导电半球靠近对应的导电孔的孔口；
所述电加热外圆壳体、紫外线壳体和后导筒底部的导线孔内均穿有电源线；所述后导筒底部导线孔内的电源线的前端与后导筒底部的导电销的后端连接，所述后导筒底部的导电销的前端与紫外线壳体上的导电环的一端对应，所述紫外线壳体底部导线孔内的电源线的后端与紫外线壳体上的导电环的另一端固定连接，所述紫外线壳体底部导线孔内的电源线的前端与紫外线壳体底部的导电销的后端连接，所述紫外线壳体底部的导电销的前端与电加热外圆壳体上的导电环的一端对应，所述电加热外圆壳体底部导线孔内的电源线的后端与电加热外圆壳体上的导电环的另一端固定连接，所述电加热外圆壳体底部导线孔内的电源线的前端与电加热外圆壳体底部的导电销的后端连接，所述电加热外圆壳体底部的导电销的前端与前导筒上的导电环的一端对应。
作为本发明的一种优选方案，所述前导筒的底部设置有导线孔，所述前导筒底部的导线孔内也穿有电源线，所述前导筒底部导线孔内的电源线的后端与前导筒上的导电环的另一端固定连接，所述前导筒的前端上设置有照明灯，所述照明灯与前导筒底部导线孔内的电源线的前端连接。
作为本发明的一种优选方案，所述基座的侧壁上设置有蓄电池，所述后导筒底部导线孔内的电源线的后端与蓄电池连接。
作为本发明的一种优选方案，所述基座的侧壁上还设置有控制器，所述加热部件、紫外线灯、电源线、照明灯和蓄电池均由控制器控制。
作为本发明的一种优选方案，所述后导筒的后侧安装有风机。
作为本发明的一种优选方案，所述前导筒的前侧安装有灯罩。
作为本发明的一种优选方案，所述基座的底部固定设置有后手柄，所述滑动导轨的底部靠近前端固定设置有前手柄，所述前手柄上固定设置有与滑动导轨平行的导向杆，所述后手柄上设置有导向滑孔，所述导向杆的后端穿过后手柄上的导向滑孔并与导向滑孔滑动配合。
作为本发明的一种优先方案，所述基座的底部和滑动导轨的底部靠近前端均设置有安装孔，所述基座底部的安装孔内以及滑动导轨底部的安装孔内均设有锁紧机构。
与现有技术相比，本发明具有如下技术效果：
1、该多功能杀虫装置可用于消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌以及跳蚤、臭虫等寄生虫或者它们的虫卵。
2、开启该多功能杀虫装置上的电热杀虫机构，可对能承受一定温度的表面的跳蚤、臭虫等寄生虫或者它们的虫卵进行高温杀虫。
3、开启该多功能杀虫装置上的紫外线杀菌机构，可消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌。
4、同时开启多功能杀虫装置上的电热杀虫机构和紫外线杀菌机构，可同时消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌，并击杀跳蚤、臭虫等寄生虫或者它们的虫卵。
5、该多功能杀虫装置上的电热杀虫机构和紫外线杀菌机构可根据实际需要来调整和安装电热杀虫机构和/或紫外线杀菌机构，使用灵活，安装和拆卸方便简单。
6、该多功能杀虫装置可通过手持操作，也可通过长柄支撑操作，还可以安装在无人机上对野外人员无法到达的地方进行灭菌和杀虫操作。
附图说明

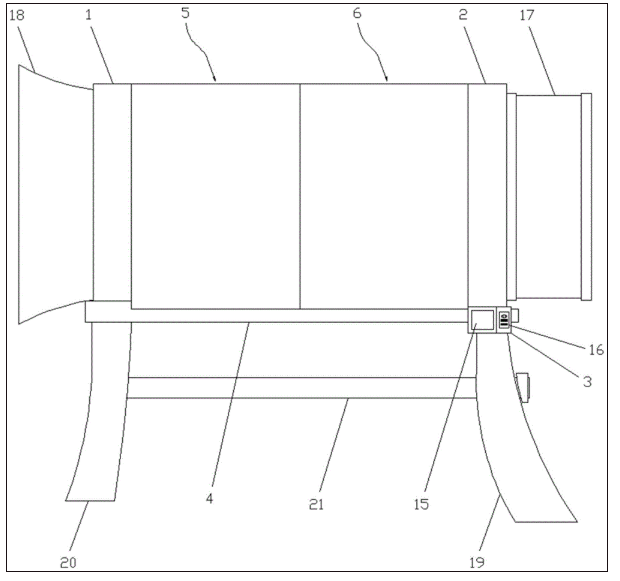

图1为一种多功能杀虫装置的结合示意图；

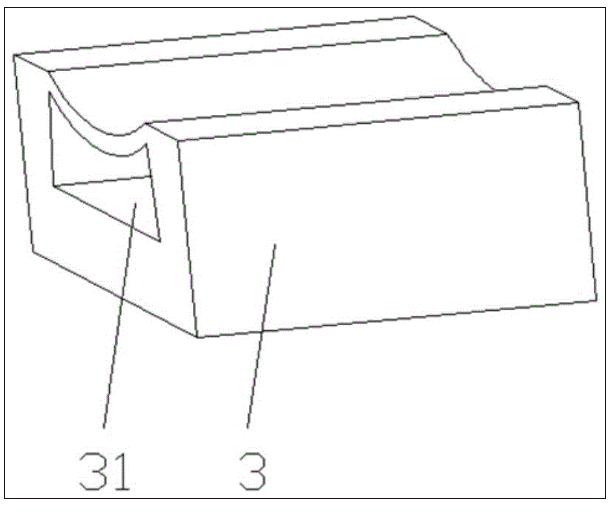

图2为基座的结构示意图；

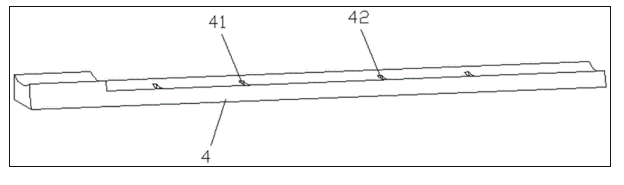

图3为滑动导轨的结构示意图；

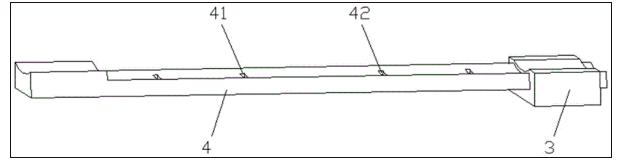

图4为滑动导轨的后端穿过基座的结构示意图；

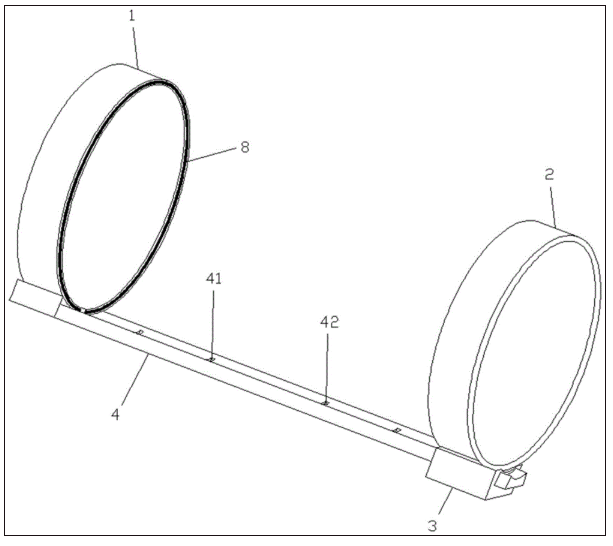

图5为前导筒、后导筒设置在滑动导轨和基座上的结构示意图；
图6为电热杀虫机构和紫外线杀菌机构设置在前导筒和后导筒之间的结构示意图；
图7为电热杀虫机构的结构示意图；
图8为电热杀虫机构的剖面结构示意图；
图9为紫外线杀菌机构的结构示意图；
图10为紫外线杀菌机构的剖面结构示意图；
图11为连接卡板Ⅰ或连接卡板Ⅱ的剖面结构示意图；
图12为滑动导轨位于连接卡槽Ⅰ和连接卡槽Ⅱ处的横截面的剖面结构示意图；
图13为滑动导轨上的连接卡槽Ⅰ和连接卡槽Ⅱ的左右两侧均设置有定位孔的结构示意图；
图14为定位孔内设有定位组件的结构示意图；
图15为电热杀虫机构上安装导电环和电源线的结构示意图；
图16为紫外线杀菌机构上安装导电环和电源线的结构示意图；
图17为前导筒上安装导电环和电源线的结构示意图；
图18为导电环、电源线、导电销和蓄电池配合的结构示意图；
图19为后导筒的剖面结构示意图；
图20为图8中A处或图10中B处放大后的结构示意图；
图21为图15中C处和图16中D处放大后的结构示意图；
图22为基座中设置安装孔和锁紧机构的结构示意图。
附图中：1-前导筒；2-后导筒；3-基座；31-通孔Ⅰ；4-滑动导轨；41-连接卡槽Ⅰ；42-连接卡槽Ⅱ；43-定位孔；44-定位销；45-定位弹簧；46-定位套；5-电热杀虫机构；51-电加热外圆壳体；52-加热部件；53-连接卡板Ⅰ；54-定位卡槽；6-紫外线杀菌机构；61-紫外线壳体；62-紫外线灯；63-反光板；64-驱动气缸；65-连接卡板Ⅱ；7-凹槽；8-导电环；9-缺口；10-导线孔；11-导电孔；12-导电部件；121-导电销；122-预压弹簧；123-绝缘帽；13-电源线；14-照明灯；15-蓄电池；16-控制器；17-风机；18-灯罩；19-后手柄；20-前手柄；21-导向杆；22-安装孔；23-锁紧机构；231-锁紧杆；232-锁紧弹簧；233-堵套；24-通孔Ⅱ；25-拉手。
具体实施方式
下面结合附图和实施例对本发明技术方案进一步说明。
如图1所示，一种多功能杀虫装置，包括前导筒1、后导筒2、基座3、滑动导轨4、电热杀虫机构5和紫外线杀菌机构6。
基座3上贯穿设有通孔Ⅰ31，基座3的结构如图2所示，滑动导轨4的结构如图3所示，滑动导轨4的后端穿过基座3上的通孔Ⅰ31并与通孔Ⅰ31在前后方向上滑动配合，如图4所示。前导筒1固定在滑动导轨4的上部并靠近前端，后导筒2固定在基座3的上部，如图5所示，通过滑动导轨4的后端在基座3上的通孔Ⅰ31中滑动，进而可调节前导筒1和后导筒2之间的距离，调节好后，可通过螺栓或者销钉将基座3和滑动导轨4之间的位置进行锁定，当然，也可采用其它方式将基座3在滑动导轨4上的位置锁死，至于采用螺栓或者销钉等方式进行锁定是本领域的常用技术手段，在此不再赘述。电热杀虫机构5和紫外线杀菌机构6设置在前导筒1和后导筒2之间，如图6所示。
其中，电热杀虫机构5包括电加热外圆壳体51、加热部件52和连接卡板Ⅰ53，如图7和图8所示，在本实施例中，加热部件52采用螺旋形电阻丝。螺旋形电阻丝安装在电加热外圆壳体51内，连接卡板Ⅰ53固定设置在电加热外圆壳体51的外壁底部，在本实施例中，电加热外圆壳体51的外壁底部设置有两个连接卡板Ⅰ53。滑动导轨4上靠近电加热外圆壳体51的一侧设置有两个连接卡槽Ⅰ41，电加热外圆壳体51底部的两个连接卡板Ⅰ53与滑动导轨4上的两个连接卡槽Ⅰ41一一对应并卡入对应的连接卡槽Ⅰ41内。
紫外线杀菌机构6包括紫外线壳体61、紫外线灯62、反光板63、驱动气缸64和连接卡板Ⅱ65，如图9和图10所示。紫外线壳体61的内壁上均布设有多个紫外线灯62，紫外线壳体61的内壁上沿圆周方向设置多个交错的反光板63，反光板63位于紫外线灯62的后侧，反光板63的一端与紫外线壳体61的内壁铰接，反光板63的另一端朝向紫外线壳体61的轴线，多个反光板63在紫外线壳体61的轴线上形成一通道。每个反光板63的后侧均设置一个驱动气缸64，驱动气缸64的缸座铰接在紫外线壳体61的内壁上，驱动气缸64的活塞杆铰接在对应的反光板63的后侧表面上，驱动气缸64可驱动对应的反光板63沿紫外线壳体61的内壁向前或者向后转动，进而增大或者减小通道的大小。连接卡板Ⅱ65固定设置在紫外线壳体61的外壁底部，在本实施例中，紫外线壳体61的外壁底部设置两个连接卡板Ⅱ65，滑动导轨4上靠近紫外线壳体61的一侧设置有两个连接卡槽Ⅱ42，紫外线壳体61底部的连接卡板Ⅱ65与滑动导轨4上的两个连接卡槽Ⅱ42一一对应并卡入对应的连接卡槽Ⅱ42内。
前导筒1、电加热外圆壳体51、紫外线壳体61和后导筒2同轴线设置，如图1和图6所示。前导筒1、电加热外圆壳体51、紫外线壳体61和后导筒2的内壁均为光滑的反光内壁，且前导筒1、电加热外圆壳体51、紫外线壳体61和后导筒2均由绝缘材料制成。电加热外圆壳体51底部的连接卡板Ⅰ53卡在连接卡槽Ⅰ41内，紫外线壳体61底部的连接卡板Ⅱ65卡在连接卡槽Ⅱ42内，依靠前导筒1和后导筒2对电热杀虫机构5和紫外线杀菌机构6进行夹持，可将前导筒1和后导筒2稳固在滑动导轨4上并位于前导筒1和后导筒2之间。
本实施例中，连接卡板Ⅰ53和连接卡板Ⅱ65的前后两侧均设有内凹的定位卡槽54，如图11所示。滑动导轨4上的连接卡槽Ⅰ41和连接卡槽Ⅱ42的左右两侧均设置有定位孔43，滑动导轨4位于连接卡槽Ⅰ41和连接卡槽Ⅱ42处的横截面的剖面结构如图12所示。定位孔43由内侧直径小的孔段Ⅰ和外侧直径大的孔段Ⅱ组成，孔段Ⅱ的内壁上靠近孔口设置有内螺纹，如图13所示。每个定位孔43内均设有定位组件，定位组件包括定位销44、定位弹簧45和定位套46，如图14所示，定位套46的外壁设置外螺纹，定位套46的内径与孔段Ⅰ的内径相等，定位销44的外壁上沿圆周方向设置有外凸台，定位销44的一端部为外凸半球形，定位销44放置在对应的定位孔43内并与定位孔43同轴线设置，定位套46旋合在对应的孔段Ⅱ的内螺纹上，定位销44的外凸台位于孔段Ⅱ内，定位销44与孔段Ⅰ和定位套46的内孔滑动配合，定位弹簧45套在定位销44上，定位弹簧45的一端压在孔段Ⅰ与孔段Ⅱ之间形成的台阶上，定位弹簧45的另一端压在定位销44的外凸台的侧面上，定位销44的半球形靠近对应的定位孔43的孔口。电热杀虫机构5上的连接卡板Ⅰ53卡入滑动导轨4上的连接卡槽Ⅰ41的过程中，连接卡板Ⅰ53的底部挤压定位销44上的外凸半球形，使定位销44在定位孔43中向内滑动，定位弹簧45被压缩，连接卡板Ⅰ53完全卡入连接卡槽Ⅰ41中时，连接卡板Ⅰ53上的定位卡槽54与定位孔43的孔口对应，定位销44在定位弹簧45的压力作用下向外移动，定位销44的外凸半球形卡入连接卡板Ⅰ53上的定位卡槽54中，使电热杀虫机构5稳固的连接在滑动导轨4上。紫外线杀菌机构6上的连接卡板Ⅱ65卡入滑动导轨4上的连接卡槽Ⅱ42的过程中，连接卡板Ⅱ65的底部挤压定位销44上的外凸半球形，使定位销44在定位孔43中向内滑动，定位弹簧45被压缩，连接卡板Ⅱ65完全卡入连接卡槽Ⅱ42中时，连接卡板Ⅱ65上的定位卡槽54与定位孔43的孔口对应，定位销44在定位弹簧45的压力作用下向外移动，定位销44的外凸半球形卡入连接卡板Ⅱ65上的定位卡槽54中，使紫外线杀菌机构6稳固的连接在滑动导轨4上。
前导筒1的后端面、电加热外圆壳体51的后端面和紫外线壳体61的后端面均沿圆周方向设置凹槽7，如图8和图10，每个凹槽7内均安装有一个导电环8，如图15、图16和图17所示，导电环8的底部设置一缺口9，如图18所示。电热杀虫机构5中的螺旋形电阻丝与电加热外圆壳体51的凹槽7中的导电环8电连接，紫外线杀菌机构6中的紫外线灯62与紫外线壳体61的凹槽7中的导电环8电连接。
电加热外圆壳体51、紫外线壳体61和后导筒2的底部分别设置导线孔10，如图8、图10、图15、图16和图19所示，电加热外圆壳体51、紫外线壳体61和后导筒2的底部前侧均设置导电孔11，导电孔11由内侧直径小的孔段Ⅲ和外侧直径大的孔段Ⅳ组成，孔段Ⅳ的内壁上靠近孔口设置内螺纹，孔段Ⅲ与导线孔10相通，如图20所示。
每个导电孔11内均设有导电部件12，如图21所示。导电部件12包括导电销121、预压弹簧122和绝缘帽123。绝缘帽123的外壁设置外螺纹，绝缘帽123的内径与孔段Ⅲ的内径相等，导电销121的外壁上沿圆周方向设置有外凸台，导电销121的一端端部为外凸的导电半球，导电销121放置在对应的导电孔11内，导电销121与导电孔11同轴线设置，绝缘帽123旋合在对应的孔段Ⅳ的内螺纹上，导电销121的外凸台位于孔段Ⅳ内，导电销121与孔段Ⅲ和绝缘帽123的内孔滑动配合，预压弹簧122套在导电销121上，预压弹簧122的一端压在孔段Ⅲ与孔段Ⅳ之间形成的台阶上，预压弹簧122的另一端压在导电销121的外凸台的侧面上，导电销121的导电半球靠近对应的导电孔11的孔口。
电加热外圆壳体51、紫外线壳体61和后导筒2底部的导线孔10内均穿有电源线13，如图15、图16和图19所示；后导筒2底部导线孔10内的电源线13的前端与后导筒2底部的导电销121的后端连接，后导筒2底部的导电销121的前端与紫外线壳体61上的导电环8的一端对应，紫外线壳体61底部导线孔10内的电源线13的后端与紫外线壳体61上的导电环8的另一端固定连接，紫外线壳体61底部导线孔10内的电源线13的前端与紫外线壳体61底部的导电销121的后端连接，紫外线壳体61底部的导电销121的前端与电加热外圆壳体51上的导电环8的一端对应，电加热外圆壳体51底部导线孔10内的电源线13的后端与电加热外圆壳体51上的导电环8的另一端固定连接，电加热外圆壳体51底部导线孔10内的电源线13的前端与电加热外圆壳体51底部的导电销121的后端连接，电加热外圆壳体51底部的导电销121的前端与前导筒1上的导电环8的一端对应，如图18所示。
前导筒1的底部设置有导线孔10，前导筒1底部的导线孔10内也穿有电源线13，如图17所示，前导筒1底部导线孔10内的电源线13的后端与前导筒1上的导电环8的另一端固定连接，前导筒1的前端上设置有照明灯14，照明灯14与前导筒1底部导线孔10内的电源线13的前端连接。照明灯14用于照明需消灭病毒、细菌以及跳蚤、臭虫等寄生虫或者它们的虫卵的方位，也可在前导筒1的前端上安装摄像头，通过摄像头和无线传输可远程查看需消灭病毒、细菌以及跳蚤、臭虫等寄生虫或者它们的虫卵的方位情况。
在本实施例中，基座3的侧壁上设置有蓄电池15，后导筒2底部导线孔10内的电源线13的后端与蓄电池15连接，蓄电池15主要向整个多功能杀虫装置提供电源。通过蓄电池15、电源线13、导电销121和导电环8配合，可向前导筒1和后导筒2以及设置在前导筒1和后导筒2之间的电热杀虫机构5和紫外线杀菌机构6上的用电部件供电。基座3的侧壁上还设置有控制器16，加热部件52、紫外线灯62、电源线13、照明灯14和蓄电池15均由控制器16控制。后导筒2的后侧安装有风机17，带动风机17转动的微型电机由蓄电池15供电，前导筒1的前侧安装有灯罩18，灯罩18的内侧壁为光滑的反光内壁，开启风机17，可通过后导筒2、紫外线杀菌机构6、电热杀虫机构5、前导筒1和灯罩18向前送风。电加热外圆壳体51、紫外线壳体61、前导筒1和灯罩18的反光内壁以及反光板63配合，可使螺旋形电阻丝产生的热和光以及紫外线灯62产生的紫外线通过反光内壁和反光板63进一步反射，光和紫外线通过灯罩18向前射出，热通过灯罩18向前吹出，进一步增强对灯罩18前方病毒和细菌的灭菌效果，也有利于产生的高温对灯罩18前方寄生虫或者它们的虫卵的杀死效果。在本实施例中，调节反光板63采用弧形反光板63，弧形反光板63的弧形面朝前，以增大反光面和反光效果。启动驱动气缸64，驱动气缸64的活塞杆驱动反光板63转动，以调节反光板63的反光角度，使紫外线灯62产生的紫外线能更多的向灯罩18的前方进行反射。
在本实施例中，基座3的底部固定设置有后手柄19，滑动导轨4的底部靠近前端固定设置有前手柄20，前手柄20上固定设置有与滑动导轨4平行的导向杆21，后手柄19上设置有导向滑孔，导向杆21的后端穿过后手柄19上的导向滑孔并与导向滑孔滑动配合，如图1所示。
在本实施例中，基座3的底部和滑动导轨4的底部靠近前端均设置有安装孔22，基座3底部的安装孔22内以及滑动导轨4底部的安装孔22内均设有锁紧机构23，如图22所示。锁紧机构23包括锁紧杆231、锁紧弹簧232和堵套233，基座3的侧壁上和滑动导轨4的侧壁上靠近安装孔22设置有与安装孔22垂直的通孔Ⅱ24，通孔Ⅱ24由靠近安装孔22的小孔段和远离安装孔22的大孔段组成，大孔段靠近外侧设置内螺纹，锁紧杆231的外壁上沿圆周方向设置有外凸台，锁紧杆231安装在通孔Ⅱ24内，锁紧杆231与通孔Ⅱ24同轴线设置，锁紧杆231的外凸台位于大孔段内，堵套233外设置外螺纹，堵套233套在锁紧杆231外并旋合在大孔段的内螺纹孔中，锁紧弹簧232套在锁紧杆231上，锁紧弹簧232的一端压在锁紧杆231的外凸台的侧壁上，锁紧弹簧232的另一端压在堵套233的侧壁上，锁紧杆231与小孔段和堵套233的内孔滑动配合，锁紧杆231靠近堵套233的一端伸出堵套233并设置有拉手25。向外拉动拉手25时，带动锁紧杆231向外移动，锁紧弹簧232被压缩，此时，锁紧杆231的内端缩进通孔Ⅱ24内，便可向基座3底部的安装孔22内插入后手柄19，向滑动导轨4底部的安装孔22内插入前手柄20，松开拉手25，在锁紧弹簧232的恢复力作用下，使锁紧杆231的内端伸出通孔Ⅱ24插入对应的后手柄19或前手柄20顶部设置的凹孔中，进而使后手柄19或前手柄20稳固的连接在基座3的底部和滑动导轨4的底部。
在本实施例中，蓄电池15和控制器16位于基座3的同一侧壁上，拉手25设置在基座3的另一侧壁上。该多功能杀虫装置可通过手握前手柄20和后手柄19进行手持操控；也可通过长柄支撑操控，只需将长柄支撑的顶端插入基座3底部的安装孔22内和滑动导轨4底部的安装孔22内；还可以安装在无人机上对野外人员无法到达的地方进行灭菌和杀虫操作，此时，只需将无人机底部的支架通过锁紧机构23与基座3底部和滑动导轨4底部的安装孔22进行安装即可。
使用该多功能杀虫装置时，既可将电热杀虫机构5和紫外线杀菌机构6从滑动导轨4上拆卸下，将滑动导轨4向基座3的通孔Ⅰ31中向后滑动，使后导筒2底部的导电销121的前端与前导筒1上的导电环8的一端对应接触并导通，此时可与无人机结合作为观察需要消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌以及跳蚤、臭虫等寄生虫或者它们的虫卵的位置和灾害程度；也可将紫外线杀菌机构6从滑动导轨4上拆卸下，使后导筒2底部的导电销121的前端与电加热外圆壳体51上的导电环8的一端对应接触并导通，此时该多功能杀虫装置可对能承受一定温度的表面的跳蚤、臭虫等寄生虫或者它们的虫卵进行高温杀虫；还可将电热杀虫机构5从滑动导轨4上拆卸下，使紫外线壳体61底部的导电销121的前端与前导筒1上的导电环8的一端对应接触并导通，此时该多功能杀虫装置可消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌；同时开启多功能杀虫装置上的电热杀虫机构5和紫外线杀菌机构6，可同时消灭植物、墙体、岩体、人体或者宠物体表的病毒、细菌，并击杀跳蚤、臭虫等寄生虫或者它们的虫卵。
最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
