名称：一种新型专业功能性跑鞋鞋底制作方法

专利号：202310500791.3

专利权人：王海军

技术领域

本发明涉及鞋底技术领域，具体为一种新型专业功能性跑鞋鞋底制作方法。

背景技术

鞋子做为人们日常生活中不可或缺的生活用品，其功能最初只是用来保护脚部免受外界环境的伤害，使行走的安全性得到保障。随着生活水平的飞速发展，人们对鞋子的要求也越来越多，越来越高。

目前，市场上销售的鞋子，在结构设计上，鞋底很密封好，透气性较差，当人们在跑步、打篮球以及健身等运动后，脚部会有汗液，因鞋底透气性较差，经常出现脚湿、有异味和鞋内潮湿的现象出现，从而使得穿起来很不舒服。

发明内容

针对上述情况，为弥补上述现有缺陷，本方案提供了一种新型专业功能性跑鞋。

本发明采取的技术方案如下：一种新型专业功能性跑鞋鞋底，包括鞋底本体、中底鞋垫和挡板，所述鞋底本体上设有气孔一和气孔二，所述气孔一位于脚掌处，所述气孔二位于脚后跟处，所述气孔一和气孔二均设有多个，所述气孔一和气孔二均为L形状，所述气孔一延伸至鞋底本体侧边的内侧与外界换气，所述气孔二延伸至鞋底本体侧边的外侧与外界换气，所述中底鞋垫设于鞋底本体上，所述中底鞋垫上设有气孔三，所述气孔三设有多个，所述气孔三与气孔一和气孔二对应设置，所述中底鞋垫与鞋底本体之间设有支撑柱，所述支撑柱设有多个，多个所述支撑柱之间设有加强杆，所述鞋底本体上设有挡板安装槽，所述挡板安装槽靠近气孔一设置，所述挡板卡合设于挡板安装槽内。

其中，所述气孔二内设有台阶。

本发明还公开了一种新型专业功能性跑鞋鞋底制作方法，至少包括如下步骤：

S1：在鞋底本体的上平面均匀地刷上符合要求量的粘合胶剂，将支撑柱和加强杆固定在鞋底本体上；

S2：放进符合要求温度的烘干烤箱，在规定的时间内烘烤，使其粘合；

S3：对气孔一、气孔二和气孔三进行加工；

S4：将加工好的鞋帮固定在特定的鞋楦上均匀地在底部平面上刷上符合要求的粘合胶剂放进烘烧设备内；

S5：进行烘烤，达到符合粘合的条件时，与鞋底同时取出同鞋底进行定位粘合，粘合后，放进专业的压合设备中进行强压固定成型。

采用上述结构本发明取得的有益效果如下：通过挡板与气孔一和气孔二的配合设置，可根据使用需求对来调节鞋内潮湿的现象出现，从而使得穿起来比较舒服。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

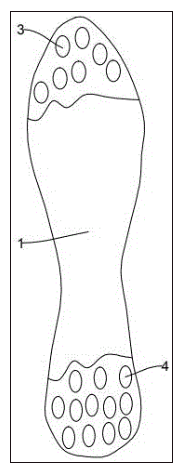

图1为本发明透气鞋底的鞋底本体俯视图；

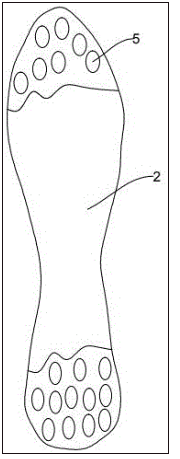

图2为本发明透气鞋底的中底鞋垫俯视图；

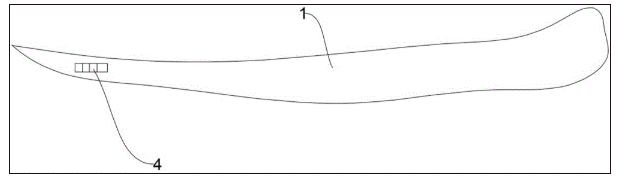

图3为本发明透气鞋底的鞋底本体侧视图一；

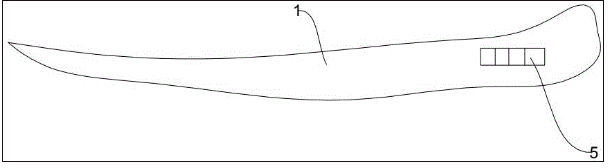

图4为本发明透气鞋底的鞋底本体侧视图二；

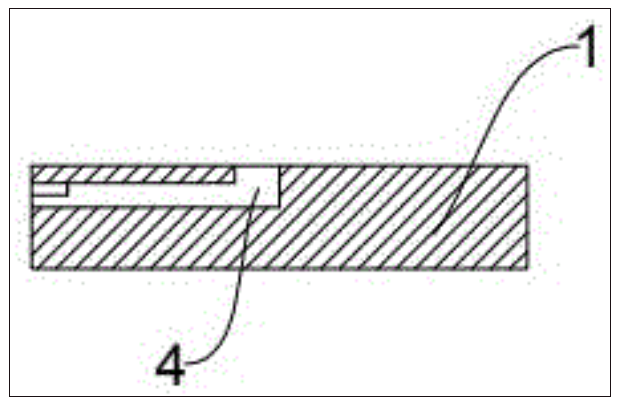

图5为本发明透气鞋底的气孔一剖视图；

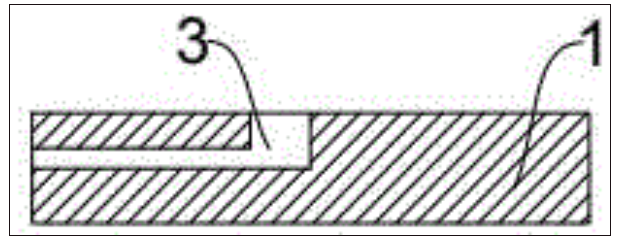

图6为本发明透气鞋底的气孔二剖视图；

图7为本发明透气鞋底的支撑柱结构示意图；

图8为本发明透气鞋底的挡板的结构图；

图9为本发明透气鞋底的挡板的俯视图；

图10为本发明透气鞋底用在跑鞋上示意图；

图11为本发明透气鞋底用在马丁靴上示意图；

图12为本发明透气鞋底用在休闲运动鞋上示意图；

图13为本发明透气鞋底用在休闲通用型鞋上示意图；

图14为本发明透气鞋底用在男士皮鞋上示意图；

图15为本发明透气鞋底用在休闲皮鞋上示意图；

图16为本发明透气鞋底用在女士高跟短靴上示意图。

其中，1、鞋底本体，2、中底鞋垫，3、挡板，4、气孔一，5、气孔二，6、气孔三，7、支撑柱，8、加强杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例；基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1至图16所示，发明采取的技术方案如下：一种新型专业功能性跑鞋鞋底，包括鞋底本体1、中底鞋垫2和挡板3，所述鞋底本体1上设有气孔一4和气孔二5，所述气孔一4位于脚掌处，所述气孔二5位于脚后跟处，所述气孔一4和气孔二5均设有多个，所述气孔一4和气孔二5均为L形状，所述气孔一4延伸至鞋底本体1侧边的内侧与外界换气，所述气孔二5延伸至鞋底本体1侧边的外侧与外界换气，所述中底鞋垫2设于鞋底本体1上，所述中底鞋垫2上设有气孔三6，所述气孔三6设有多个，所述气孔三6与气孔一4和气孔二5对应设置，所述中底鞋垫2与鞋底本体1之间设有支撑柱7，所述支撑柱7设有多个，多个所述支撑柱7之间设有加强杆8，所述鞋底本体1上设有挡板安装槽，所述挡板安装槽靠近气孔一4设置，所述挡板3卡合设于挡板安装槽内；所述气孔二5内设有台阶。

本发明还公开了一种新型专业功能性跑鞋鞋底制作方法，至少包括如下步骤：

S1：在鞋底本体的上平面均匀地刷上符合要求量的粘合胶剂，将支撑柱和加强杆固定在鞋底本体上，放进符合要求温度的烘干烤箱，在规定的时间内烘烤，使其粘合。

S3：对气孔一、气孔二和气孔三进行加工；

S4：将加工好的鞋帮固定在特定的鞋楦上均匀地在底部平面上刷上符合要求的粘合胶剂放进烘烧设备内，在规定的时间内进行烘烤，达到符合粘合的条件时，与鞋底同时取出同鞋底进行定位粘合，粘合后，放进专业的压合设备中进行强压固定成型。

其中，具体使用时，通过加工将中底鞋垫2与鞋底本体1进行固定，为了便于挡板3的更换，可将挡板3安装在挡板安装槽内；

当遇到天气变化或季节交替时，不需要鞋底本体1上的气孔一4和气孔二5进行空气交换时，将挡板3插入气孔一4内和气孔二5内进行封堵，实现气孔一4和气孔二5不在进行空气交换；当需要鞋内的热量做循环时，将挡板3拆掉即可。

鞋底本体1可使用在不同的样式的鞋，当鞋底本体1应用在跑鞋上面时如图10所指示，当鞋底本体1应用在马丁靴上面时如图11所指示，当鞋底本体1应用在休闲运动鞋上面时如图12所指示，当鞋底本体1应用在休闲通用型鞋上面时如图13所指示，当鞋底本体1应用在男士皮鞋上面时如图14所指示，当鞋底本体1应用在休闲皮鞋上面时如图15所指示，当鞋底本体1应用在女士高跟短靴上面时如图16所指示。

要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物料或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物料或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
