名称：一种具有驱动变形失真矫正功能的音频功率放大器

专利号：202222202838.1

专利权人：朱耐东

技术领域

本实用新型涉及音频功率放大器技术领域，更具体地说，本实用新型涉及一种具有驱动变形失真矫正功能的音频功率放大器。

背景技术

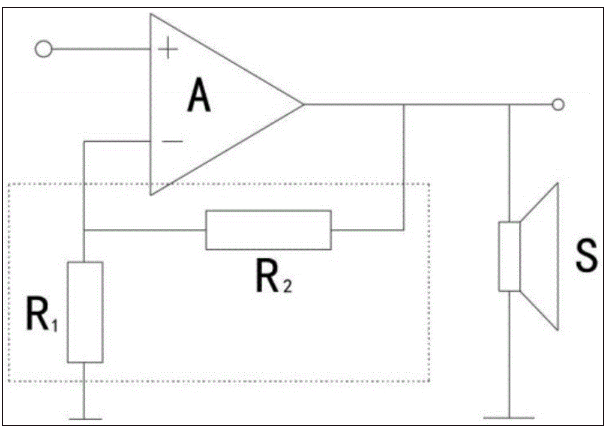

现有技术中的音响系统采用了如图2所示的音频功率放大电路，该电路中引入了电压串联负反馈，反馈网络由电阻R1和R2组成，电阻R1接于功率放大电路A的反相输入端与地之间，电阻R2接于功率放大电路A的反相输入端与输出端之间，负载扬声器SP接于功率放大电路A的输出端与地之间，输出电压u。近似等于(1+R2/R1)ui，即R1和R2的取值确定，则u。决定于ui。该电压负反馈电路表现为受控恒压源，电磁动圈扬声器SP产生的反电势可抵消部分驱动电流，使扬声器SP不能很好地还原音频信号，即该电路不能实现驱动变形失真矫正功能。

实用新型内容

为了克服现有技术的不足，本实用新型提供了一种具有驱动变形失真矫正功能的音频功率放大器，具有实现了驱动变形失真矫正功能的优点。

为实现上述目的，本实用新型提供如下技术方案：一种具有驱动变形失真矫正功能的音频功率放大器，包括功率放大器A和反馈网络组成，反馈网络连接在功率放大电路A的反向输入端与输出端之间，所述反馈网络由控制负反馈组态的电位器WR、电阻R1、电阻R2和电阻R3构成，电阻R1接于功率放大电路A的反相输入与地之间，电位器WR的一端经电阻R2接地另一端经电阻R4接于功率放大电路A的输出端，电阻R3的一端接于功率放大电路A的反相输入端，且另一端接于电阻R4，电阻R4接于功率放大电路A输出端的一端与电位器WR接地的一端接负载扬声器。

作为本实用新型的一种优选技术方案，所述电位器WR接入电路的有效阻值大于零。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过调节反馈网络中的电位器，可呈现出不同的负反馈组态，从而实现调节电压负反馈量与电流负反馈量的目的，特别是当该音频功率放大器引入电压电流混合负反馈时，该音频功率放大器具有减小电磁动圈扬声器反电势影响的作用，使扬声器处于最佳工作状态，更好地将音频输入信号还原，达到高保真电声播放效果，即达到实现驱动变形失真矫正功能。

附图说明

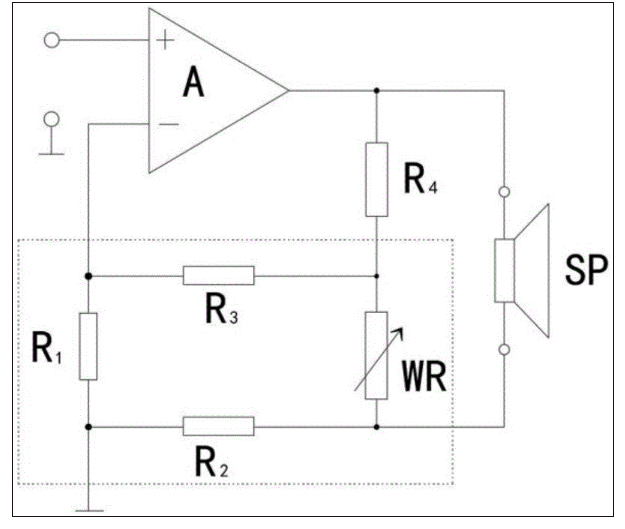

图1为本实用新型的电路原理图；

图2为现有技术中的功率放大电路原理图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实用新型提供一种具有驱动变形失真矫正功能的音频功率放大器，包括功率放大器A和反馈网络组成，反馈网络连接在功率放大电路A的反向输入端与输出端之间，所述反馈网络由控制负反馈组态的电位器WR、电阻R1、电阻R2和电阻R3构成，电阻R1接于功率放大电路A的反相输入与地之间，电位器WR的一端经电阻R2接地另一端经电阻R4接于功率放大电路A的输出端，电阻R3的一端接于功率放大电路A的反相输入端，且另一端接于电阻R4，电阻R4接于功率放大电路A输出端的一端与电位器WR接地的一端接负载扬声器，所述电位器WR接入电路的有效阻值大于零；

根据不同负载扬声器SP播放所需功率的要求，来调节电位器WR的滑动端位置，由于电路中电阻R1、电阻R2、电阻R3和电阻R4的阻值是固定不便的，在调节电位器WR滑动端的位置后，便可获得所需的电压复反馈量以及电流负反馈两，将各种声音输入信号进行放大，以使得负载扬声器SP播放出最佳的音质效果。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
