名称：一种搓洗器具

专利号：202422196684.9

专利权人：吴刚

技术领域

本实用新型涉及洗浴用品技术领域，尤其是涉及一种搓洗器具。

背景技术

搓洗块和搓背带都是辅助沐浴的工具，二者的主要区别在于使用方式不同，搓洗块具有一定体积，方便握持住，使用者常在能够自行搓擦清洁时使用搓洗块。但对于后背等手不能够到的位置，无法自行搓擦清洁，搓洗块就不能满足使用需求，转而需要使用搓背带，通过将搓背带贴合在背部，两手操作来回在背部搓动进行清洁。

但是现有技术中，搓背带和搓洗块是独立的两种产品，若需要对身上以及后背进行全面清洁，则需要分别购买搓背带和搓洗块，并各自独立使用，收纳及使用均不便。

现有专利技术例如2005-07-13授权公告的中国专利CN2708811Y，其具有在搓背巾上的突核，但是不便握持，无法作为搓洗块使用。

实用新型内容

本实用新型的目的在于提供一种搓洗器具，能够在搓洗块和搓背带之间切换使用，一物两用，使用和收纳方便；

本实用新型提供一种搓洗器具，包括底带、增强搓擦毛巾和防水发泡橡胶垫片，所述增强搓擦毛巾连接在所述底带上，所述增强搓擦毛巾上设有第一连接件，所述底带上设有第二连接件，所述第一连接件可与所述第二连接件连接或拆分；所述防水发泡橡胶垫片填充在所述增强搓擦毛巾与所述底带之间；所述增强搓擦毛巾的表面设有多个棉纤维横脊。

进一步地，所述第一连接件和所述第二连接件分别包括按扣。

进一步地，所述第一连接件包括四个阴扣，连接在所述增强搓擦毛巾上靠近一侧边缘的位置。

进一步地，所述第二连接件包括四个阳扣，连接在所述底带上靠近所述增强搓擦毛巾另一侧边缘的位置。

进一步地，所述底带的两端分别连接有绳带，所述绳带与所述底带连接成环形空间。

进一步地，所述绳带包括长度调节结构。

进一步地，所述绳带与所述底带之间设有拆装结构。

本实用新型的技术方案通过在底带上连接增强搓擦毛巾，并在增强搓擦毛巾与底带之间填充防水发泡橡胶垫片，通过增强搓擦毛巾和底带上设置第一连接件和第二连接件；当拆开第一连接件和第二连接件并展开底带时，可以作为搓背带使用；当卷起底带和增强搓擦毛巾时，增强搓擦毛巾将底带包裹，然后第一连接件和第二连接件连接起来，形成圆柱状，可以作为搓洗块使用。从而，本实用新型能够在搓洗块和搓背带之间切换使用，一物两用，使用和收纳方便。本实用新型以增强搓擦毛巾为搓擦面，洗澡时身体淋湿后，把沐浴块或搓背带抹上肥皂或沐浴露，即可搓洗，增强搓擦毛巾上的横脊棉纤维刮过体表，毛绒抚过皮肤，能做到软弹，舒服，快捷的去除体表的污垢。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

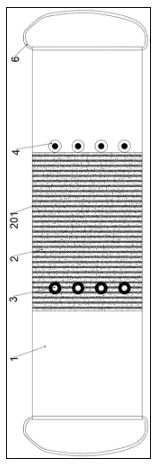

图1为本实用新型的搓背带形态正面示意图；

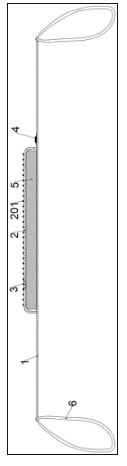

图2为本实用新型的搓背带形态侧面示意图；

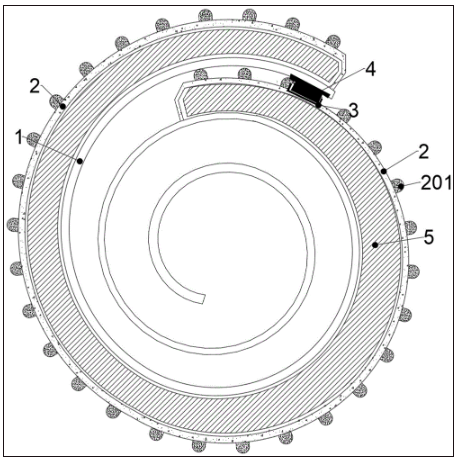

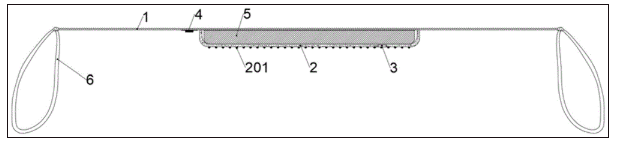

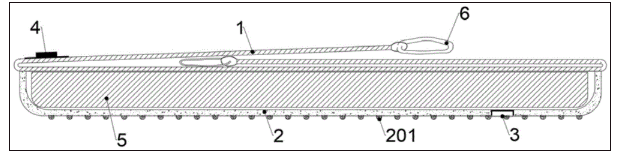

图3、图4和图5依次为本实用新型切换为搓洗块形态的过程示意图；

附图标记说明：

1-底带；2-增强搓擦毛巾；201-横脊；3-第一连接件；4-第二连接件；5-防水发泡橡胶垫片；6-绳带。

具体实施方式

下面将结合实施例对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语"中心"、"纵向"、"横向"、"长度"、"宽度"、"厚度"、"上"、"下"、"前"、"后"、"左"、"右"、"竖直"、"水平"、"顶"、"底"、"内"、"外"、"顺时针"、"逆时针"等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语"第一"、"第二"仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有"第一"、"第二"的特征可以明示或者隐含地包括一个或者更多个所述特征。在本实用新型的描述中，"多个"的含义是两个或两个以上，除非另有明确具体的限定。此外，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1

本实用新型提供一种搓洗器具，包括底带1、增强搓擦毛巾2和防水发泡橡胶垫片5，增强搓擦毛巾2连接在底带1上，增强搓擦毛巾2上设有第一连接件3，底带1上设有第二连接件4，第一连接件3可与第二连接件4连接或拆分。防水发泡橡胶垫片5填充在增强搓擦毛巾2与底带1之间。增强搓擦毛巾2的表面设有多个棉纤维横脊201。

具体的，底带1和增强搓擦毛巾2均为柔性可卷曲材料，增强搓擦毛巾2设置在底带1的中部，增强搓擦毛巾2和底带1均为柔性层，底带1可选择表面较平整柔软的布料，底带1的边缘可缝接边绳，以加强边缘，防止在作为搓背带时边缘撕裂。增强搓擦毛巾2为强搓擦沐浴毛巾，缝合连接在底带1上表面，增强搓擦毛巾2外侧表面可进行摩擦增强处理，例如棉纤维、棉绒等面，或者颗粒表面，这种增强搓擦毛巾2为现有技术产品，不再赘述其结构原理。

底带1长55cm；增强搓擦毛巾2缝接在底带1的上表面中部，长20cm；底带1和增强搓擦毛巾2宽12cm。增强搓擦毛巾2和底带1均为柔性材料层，可进行卷曲或展开，卷起时作为搓洗块使用，展开时作为搓背带使用。防水发泡橡胶垫片5为0.5cm厚的防水发泡橡胶垫片5，增强搓擦毛巾2与底带1之间留有用于固定防水发泡橡胶垫片5的空间，防水发泡橡胶垫片5可以为搓洗块和搓背带提供软、弹的效果，使用时更加舒适，去污效果高效。

本产品的辅助沐浴效果极佳，一是搓洗块和搓背带能互相转换，更重要的是其搓擦面为增强搓擦毛巾(辅以防水发泡橡胶垫片)，洗澡时增强搓擦毛巾上的横脊棉纤维刮过皮肤，毛绒抚过皮肤，能做到软，弹，天然，快捷，舒服的去除体表的污垢。而其它沐浴辅助产品如毛刷，塑料刷，剑蔴刷，搓澡手套，搓背带，甚至电动搓澡搓背刷都不能与之比较；其根本原因就是搓擦面不太理想，而增强搓擦毛巾从根本上解决了此问题。增强搓擦毛巾不宜过大，既浪费沐浴露也不便于清洗，也不利于搓洗块和搓背带之间的转换！增强搓擦毛巾上的横脊201可以直接织出或另外缝上。

第一连接件3和第二连接件4为可相互连接或拆分的匹配连接结构，例如阴按扣或阳按扣的形式。

本实用新型可切换搓洗块和搓背带两种形态进行使用：

搓洗块形态：如图3所示，将底带1翻面使增强搓擦毛巾2向下，此时第一连接件3和第二连接件4也向下；如图4所示，然后把位于增强搓擦毛巾2左侧的底带1向上翻折贴在底带1背面(连接增强搓擦毛巾2的为底带1正面)，然后把位于增强搓擦毛巾2右侧的底带1向上翻折贴在底带1背面或在前翻折的左侧底带1上，此次形成多层折叠的条型搓洗块；如图5所示，然后将条型搓洗块从右端开始向上卷起，卷成使搓擦面在外侧的圆柱状，当卷至左端时，正好第一连接件3可与第二连接件4连接起来，从而形成圆柱状的搓洗块。此时搓洗块能够方便的握持住，自行对方便清洁的身体位置进行辅助清洁污渍。

如图1和图2所示，搓背带形态：拆分第一连接件3和第二连接件4的连接状态，然后展开底带1和增强搓擦毛巾2，从而即可形成搓背带。此时可将搓背带贴合在后背，双手握住底带1的两端来回搓动，增强搓擦毛巾2即可辅助清洁后背，实现搓背功能。

实施例2

第一连接件3和第二连接件4分别包括按扣。第一连接件3包括至少四个阴扣，连接在增强搓擦毛巾2上靠近一侧边缘的位置。第二连接件4包括至少四个阳扣，连接在底带1上靠近增强搓擦毛巾2另一侧边缘的位置。

具体的，四个阴扣沿宽度方向排列设置在增强搓擦毛巾2上，由于阴扣并不突出，且沐浴时会使用肥皂或沐浴露等润滑，所以阴扣并不会在使用搓洗块或搓背带时造成不适。而四个位置与阴扣位置对应的阳扣则设置在底带1上，且位于增强搓擦毛巾2的边缘，以在卷起形成搓洗块形态时，搓洗块外侧完全由增强搓擦毛巾2围成。根据卷起形成搓洗块的周长，设置阴扣在增强搓擦毛巾2上位置(与阳扣之间的距离)。

实施例3

底带1的两端分别连接有绳带6。绳带6与底带1连接成环形空间。绳带6包括长度调节结构。绳带6与底带1之间设有拆装结构。

具体的，绳带6用于在作为搓背带时，两手从环形空间伸入握住绳带6，然后控制搓背带反复搓擦清洁；当然，如果个人的手臂长短，体型大小不同，也可以直接捏住绳带6的不同位置来控制搓背带。在作为搓洗块时，绳带6被卷起隐藏在内部。

视人体型而定，绳带6可调节长短。绳带6调节长短的方式，例如是通过改变两绳带6绑结位置调节，或者使用弹簧穿绳扣调节等。

绳带6可取下，使用时再安装。拆装绳带6的方式，通过在底带1两侧缝接一个通道，然后将绳带6穿过通道后绑结成环即可。

本实用新型的使用方式：

可切换搓洗块和搓背带两种形态进行使用：

搓洗块形态：将底带1翻面使增强搓擦毛巾2向下，此时第一连接件3和第二连接件4也向下；然后把位于增强搓擦毛巾2左侧的底带1向上翻折贴在底带1背面(连接增强搓擦毛巾2的为底带1正面)，然后把位于增强搓擦毛巾2右侧的底带1向上翻折贴在底带1背面或在前翻折的左侧底带1上，此次形成多层折叠的条型搓洗块，然后将条型搓洗块从右端开始向上卷起，卷成使搓擦面在外侧的圆柱状，当卷至左端时，正好第一连接件3可与第二连接件4连接起来，从而形成圆柱状的搓洗块。此时搓洗块能够方便的握持住，然后打上肥皂或抹沐浴露，可自行对方便清洁的身体位置进行辅助清洁污渍。

搓背带形态：拆分第一连接件3和第二连接件4的连接状态，然后展开底带1和增强搓擦毛巾2，从而即可形成搓背带。此时可将搓背带贴合在后背，打上肥皂或抹沐浴露，双手握住底带1的两端来回搓动，增强搓擦毛巾2即可辅助清洁后背，实现搓背功能。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
