名称：一种空调内接散热管

专利号：202223598495.1

专利权人：刘忠

技术领域

本实用新型涉及空调内部降温增效技术领域，具体涉及一种空调内接散热管。

背景技术

空调内部的蒸发器，是重要的空调部件，蒸发器由于本身在工作过程中具有一定的温度，且随着工作进行，会保持温度；这样一来，就会增加空调的能耗；而同时空调产生的水，也被白白浪费；

因此为了减少空调内的能耗，需要一种能够实现空调蒸发器降温的装置，通过物理降温，以达到减少能耗的目的。

实用新型内容

针对现有技术中的缺陷，本实用新型提供一种空调内接散热管，以降低能耗，通过物理降温的方式。

本实用新型提供的一种空调内接散热管，包括：管体，所述管体设有接水管口和漏水口；所述管体外形呈L形，并安装在空调中，且位于蒸发器附近；所述管体的两端密封设置；所述接水管口设置在所述管体的弯曲处，且所述接水管口与外部水源连接，并相通；所述漏水口具有多处，且均布设置在所述管体上，并贯穿管体的管壁。

进一步的，所述管体采用金属材料制成。实际运用中，采用铜制品效果最佳。

进一步的，所述管体具有水平段和垂直段；所述接水管口设置在所述水平段与所述垂直段之间。实际运用中，该设计的目的，是为了保证从外部接来的水源，能够充分滴灌在空调内的蒸发器上。

进一步的，所述垂直段的长度为150mm-350mm，所述水平段的长度为350mm-450mm。实际运用中，该长度最佳，能够有效的应用在家用的空调中；且方便安装。

进一步的，所述接水管口贯穿所述管体的管壁，并延伸进所述管体中，且所述接水管口与所述水平段的夹角为95度。实际运用中，该设计有效的保证了,水流能够分流，一部分进入到水平段，另一部分流入进垂直段。

进一步的，所述水管口与外部水源相通，其中外部水源为外接水源，或为空调冷凝水。实际运用中，多根据空调的应用环境而定，如果是商用空调，多采用外接水源，如果是家用或小型商用空调，多采用的是空调内的冷凝水。

由上述技术方案可知，本实用新型提供的一种空调内接散热管的有益效果：

(1)实际运用中，该设计通过外接水源，并同时将该装置安装在空调内的蒸发器中，通过从该装置的漏水口滴落出的水滴，实现对上述空调内的蒸发器表面的降温；这样一来就减少了能耗，提高了空调的效率；

(2)并且该管体为L形，这样一来，就能够环绕在蒸发器的外侧，极大的提高了安全性；保证了对蒸发器多个角度的降温效果；

(3)而且，该漏水口，还具有多处，且均布设置，这样一来就保证了均布散热效果。

附图说明

为了更清楚地说明本实用新型具体实施方式，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，各元件或部分并不一定按照实际的比例绘制。

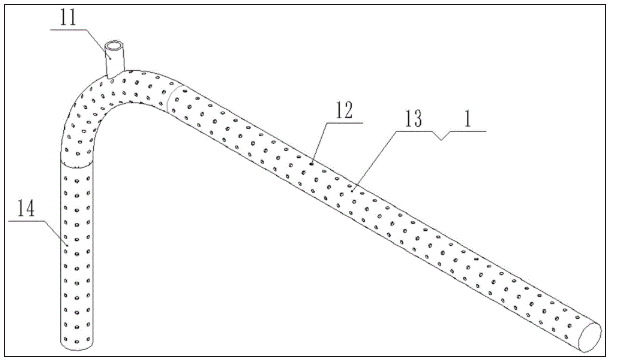

图1为本实用新型一实施例提供的一种空调内接散热管的立体结构示意图；

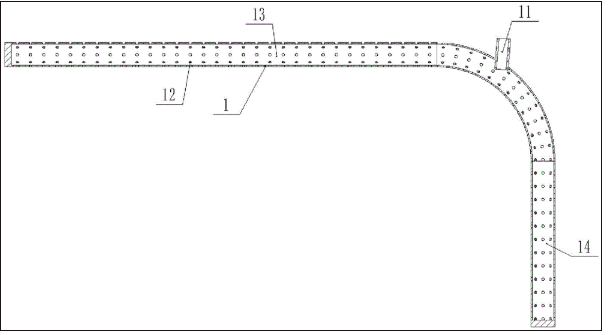

图2为图1所示的一种空调内接散热管的的内部结构示意图；

附图标记：

管体1、接水管口11、漏水口12、水平段13、垂直段14。

具体实施方式

下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。

实施例基本如附图1至图2所示：

实施例1：

如图1和图2所述，本实施例提供的一种空调内接散热管，可以降低能耗，通过物理降温的方式。

一种空调内接散热管，包括：管体1，所述管体1设有接水管口11和漏水口12；所述管体1外形呈L形，并安装在空调中，且位于蒸发器附近；所述管体1的两端密封设置；所述接水管口11设置在所述管体1的弯曲处，且所述接水管口11与外部水源连接，并相通；所述漏水口12具有多处，且均布设置在所述管体1上，并贯穿管体1的管壁。实际运用中，该设计通过外接水源，并同时将该装置安装在空调内的蒸发器中，通过从该装置的漏水口12滴落出的水滴，实现对上述空调内的蒸发器表面的降温；这样一来就减少了能耗，提高了空调的效率；并且该管体1为L形，这样一来，就能够环绕在蒸发器的外侧，极大的提高了安全性；保证了对蒸发器多个角度的降温效果；而且，该漏水口12，还具有多处，且均布设置，这样一来就保证了均布散热效果。

在本实施例中，所述管体1采用金属材料制成。实际运用中，采用铜制品效果最佳。

在本实施例中，所述管体1具有水平段13和垂直段14；所述接水管口11设置在所述水平段13与所述垂直段14之间。实际运用中，该设计的目的，是为了保证从外部接来的水源，能够充分滴灌在空调内的蒸发器上。

在本实施例中，所述垂直段14的长度为150mm-350mm，所述水平段13的长度为350mm-450mm。实际运用中，该长度最佳，能够有效的应用在家用的空调中；且方便安装。

在本实施例中，所述接水管口11贯穿所述管体1的管壁，并延伸进所述管体1中，且所述接水管口11与所述水平段13的夹角为95度。实际运用中，该设计有效的保证了,水流能够分流，一部分进入到水平段13，另一部分流入进垂直段14。

在本实施例中，所述水管口与外部水源相通，其中外部水源为外接水源，或为空调冷凝水。实际运用中，多根据空调的应用环境而定，如果是商用空调，多采用外接水源，如果是家用或小型商用空调，多采用的是空调内的冷凝水。

实际工作中，首先，将该装置整体安装在空调内，并位于蒸发器的上方；然后根据使用环境，如果是大型商超的空调，就将接水管口11与外部水源，也就是外部的水管直接连接，并相通；如果是家用，就将空调冷凝水与该接水管口11连接相通；使用时，对于家用空调，就可以直接开启空调即可；而对于大型商超的空调，打开外部水龙头，并小开，实现其流水，经管体1到漏水口12，其从漏水口12处呈滴状，而非线状，即可。

综上所述，该一种空调内接散热管，不仅设计合理，而且使用方便，且操作简单，能够实现对蒸发器的有效降温，极大的提高了空调的效率，降低了空调的能耗，因此该装置，适用于行业推广。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
