名称：一种便携式医护导流仪

专利号：202421705459.7

专利权人：聂中雄

技术领域

本实用新型涉及一种便携式医护导流仪，属于护理设备技术领域。

背景技术

在卧床女性病人护理中，常需要使用尿袋或尿壶辅助病人完成排泄。现有的尿袋或尿壶使用时极易发生漏液的问题，给手术前病人及医护人员造成了极大的隐患。另外，人工护理过程中，需要护理人员全程辅助，存有效率低、浪费护理资源的问题。由此有必要研发一种导流器以解决现有尿袋或尿壶使用过程中存有的以上问题。

发明内容

本实用新型的目的在于：提供一种便携式医护导流仪，以解决手术前排泄不便病人使用尿袋或尿壶排泄时，存有的隐患，浪费护理资源和易漏液的问题，从而达到大大提高护理效率的目的。

本实用新型的技术方案是：

一种便携簧式医护导流仪，包括护理圈、导流圈、收口式储液袋、底座和锥型弹簧；其特征在于：所述的导流圈的下端装有锥型弹簧；锥型弹簧一侧的导流圈上装有弹簧挂钩；所述的收口式储液袋袋口覆盖于导流圈圈口进入锥型弹簧内，锥型弹簧末端固定于底座或者将导流圈圈口固定于底座前端；所述的护理圈使用时，覆盖于收口式储液袋袋口，从导流圈口内部后向外翻卷，内外各半；护理圈向外翻卷后与收口式储液袋和导流圈表面贴合。

所述的护理圈由柔性吸水的材质制成。

所述的该便携簧式医护导流仪还包括挂钩式磁吸支架；所述的挂钩式磁吸支架包括支架、弧形导向管、拉手、拉绳和吸铁磁环；所述的支架的上端装有弧形导向管；弧形导向管的内部活动装有拉绳；拉绳的一端延伸至弧形导向管的下端后固装有拉手；拉手一侧的支架上装有定位挂钩；所述的拉绳的另一端延伸至弧形导向管的下端后，从吸铁磁环的中部穿过后与其固定连接，如此使拉绳与吸铁磁环之间形成一个锁紧套圈。

所述的导流圈的顶端装有固定磁环。

本实用新型的优点在于：

该便携簧式医护导流仪，结构紧凑、设计巧妙，能够十分方便的辅助卧床病人完成排泄工作，且不会发生漏液问题，由此解决了卧床病人使用尿袋或尿壶排泄时存有的护理隐患和低效率的问题，很好地解决了医护的难题。

附图说明

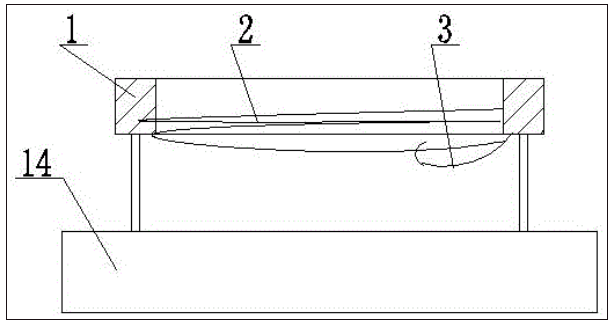

图1为本实用新型的导流圈、底座和锥型弹簧的结构示意图；

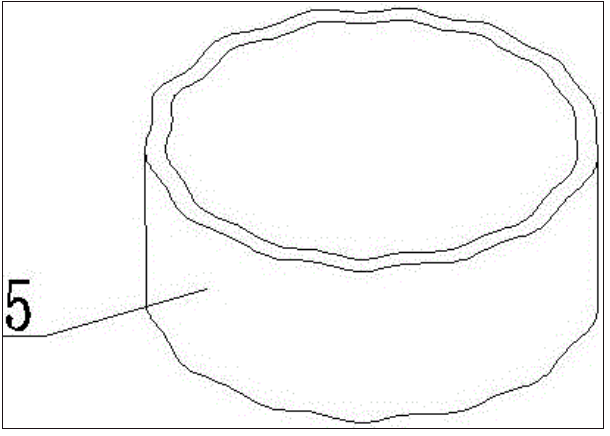

图2为本实用新型的护理圈的结构示意图；

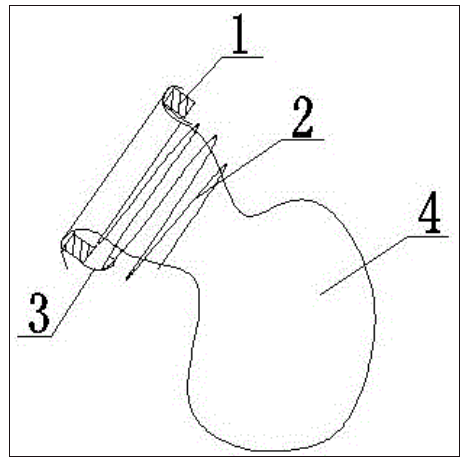

图3为本实用新型导流圈、收口式储液袋的工作状态结构示意图；

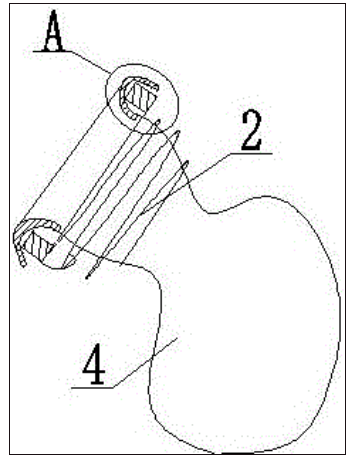

图4为本实用新型配合收口式储液袋和护理圈使用时的工作状态结构示意图；

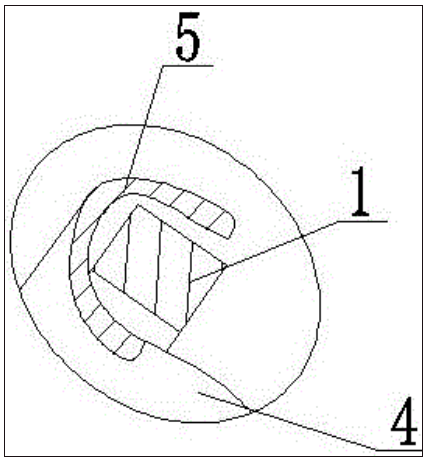

图5为图4中A处的护理圈、收口式储液袋和导流圈的放大结构示意图；

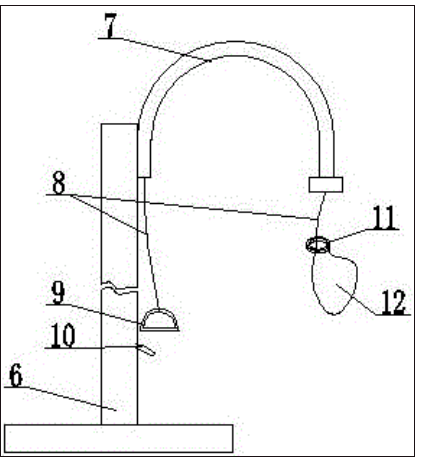

图6为本实用新型挂钩式磁吸支架的结构示意图；

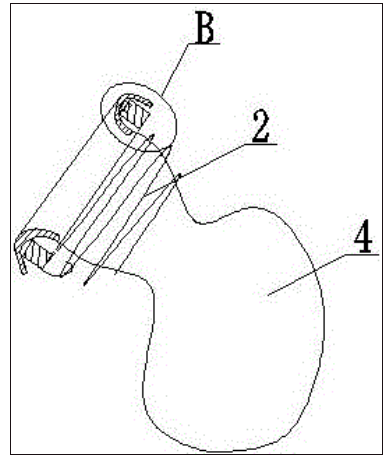

图7为本实用新型挂钩式磁吸支架使用时的结构示意图；

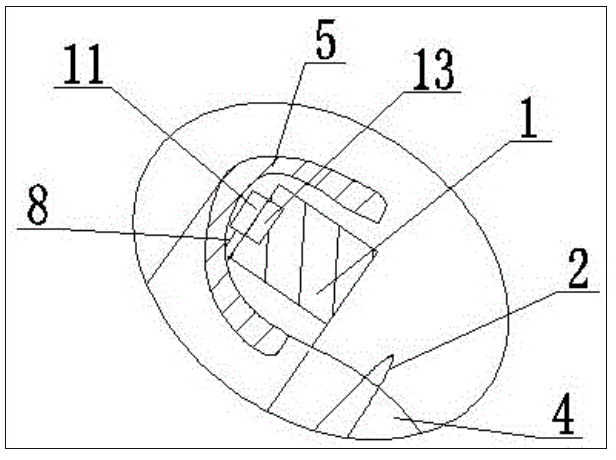

图8为图7中B处的理圈、收口式储液袋、导流圈和吸铁磁环结构示意图。

图中：1、导流圈；2、锥型弹簧；3、弹簧挂钩；4、收口式储液袋；5、护理圈；6、支架；7、弧形导向管；8、拉绳；9、拉手；10、定位挂钩；11、吸铁磁环；12、锁紧套圈；13、固定磁环；14、底座。

具体实施方式

该便携簧式医护导流仪，包括护理圈5、导流圈1、收口式储液袋4、底座14和锥型弹簧2（参见说明书附图1）。

导流圈1的下端装有锥型弹簧2；锥型弹簧2一侧的导流圈1上装有弹簧挂钩3。设置弹簧挂钩3的目的在于：以使该导流仪处于未使用状态时，弹簧挂钩3将锥型弹簧2钩住后可使其位于导流圈1的内部，如此即可达到降低导流圈1和锥型弹簧2的占用空间，进而达到便于携带和放置的目的。

收口式储液袋4袋口覆盖于导流圈1圈口进入锥型弹簧2内，锥型弹簧2末端固定于底座14；或者将导流圈1圈口固定于底座14前端；所述的护理圈5使用时，覆盖于收口式储液袋4袋口，从导流圈1口内部后向外翻卷，内外各半；护理圈5向外翻卷后与收口式储液袋4和导流圈1表面贴合。

当该医护导流仪使用时，可将弹簧挂钩3与锥型弹簧2脱钩，使锥型弹簧2在自身弹力的作用下撑开。锥型弹簧2撑开后，收口式储液袋4的上端穿过锥型弹簧2延伸至导流圈1上端后向外翻卷使其上端外翻至导流圈1的外侧。

上述工作进行完毕后，可时护理圈5位于导流圈1的内部后向外翻卷；护理圈5向外翻卷后与收口式储液袋4表面贴合。由于护理圈5由柔性吸水的材质制成，柔性吸水的材质包括吸水纸、吸水棉等。如此设置护理圈5后，当病人使用该导流仪进行排泄时，尿液可在护理圈5的引导下进入到收口式储液袋4中，在这一过程中，如果发生漏液时，漏液将会被护理圈5吸收如此即可达到了解决卧床病人使用尿袋或尿壶排泄时存有的易漏液的问题。收口式储液袋4的袋口端留可收缩线头。

作为本实用新型的一种改进，该便携簧式医护导流仪还包括挂钩式磁吸支架（参见说明书附图6）。导流圈1的顶端装有固定磁环13（参见说明书附图8）。

挂钩式磁吸支架包括支架6、弧形导向管7、拉手9、拉绳8和吸铁磁环11（参见说明书附图6）。支架6的上端装有弧形导向管7；弧形导向管7的内部活动装有拉绳8；拉绳8的一端延伸至弧形导向管7的下端后固装有拉手9；拉手9一侧的支架6上装有定位挂钩10；拉绳8的另一端延伸至弧形导向管7的下端后从吸铁磁环11的中部穿过后与其固定连接，如此使拉绳8与吸铁磁环11之间形成一个锁紧套圈12。

当该挂钩式磁吸支架使用时，需要将锁紧套圈12套在导流圈1上方收口式储液袋4的外侧，并使吸铁磁环11与固定磁环13在磁性的作用下相互吸附。当完成排泄后，病人可拉动拉绳8，拉动拉绳8后锁紧套圈12即可锁紧将收口式储液袋4的上端锁紧密封，而后拉动导流圈1，使其与吸铁磁环11脱离接触后，继续拉动拉绳8将收口式储液袋4拉动至支架6的上端后，将拉手9与定位挂钩10挂住，如此即可对拉绳8定位。随后即可等着护理人员将收口式储液袋4从拉绳8上取下即可。设置挂钩式磁吸支架的目的在于：以使病人使用该导流仪排泄过程中无需护理人员守护，当排泄完成后，护理人员可集中处理支架6上端的收口式储液袋4即可。

作为本申请的一种改进，护理圈5与收口式储液袋4之间可以装有含有消毒的清洁纸巾。

该便携簧式医护导流仪，未来可升级的必要性，严格执行医疗护理国标和国际标准，具有独创的先进的工作原理，具有很好的升级到智能医院的关键一步，前沿智能化解决了很多在医护领域和特殊领域方面的自动化终端问题。
